Установка для дослідження газових свердловин

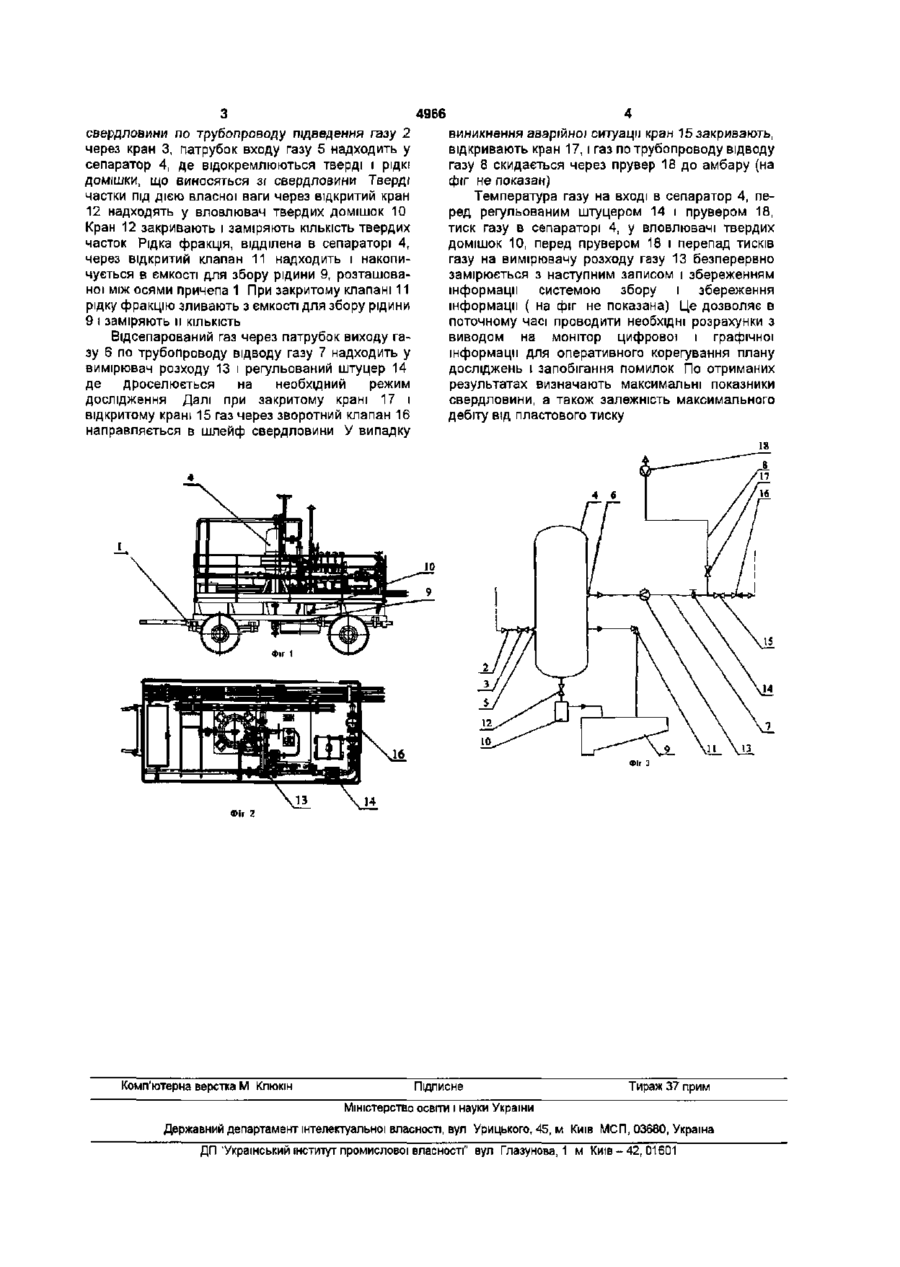

Установка для дослідження газових свердловин, що включає двовісний причіп, на якому встановлені сепаратор з патрубками входу і виходу газу, ємкість для збору рідини, уловлювач твердих домішок, вимірювач витрати газу, регульований штуцер, запірна арматура і система збору і збереження інформації, яка відрізняється тим, що вона оснащена зворотним клапаном, вхід якого з'єднаний з патрубком виходу газу сепаратора через вимірювач витрати газу і регульований штуцер, а вихід з'єднаний зі шлейфом свердловини Корисна модель відноситься до нафтогазової промисловості і може застосовуватися для дослідження газових і газоконденсатних свердловин Відома установка У-900 (див «Инструкция по комплексному исследованию газовых и газоконденсатных скважин», М , «Недра», 1971 р , стор 143-146), призначена для дослідження свердловин, що містить установлені на двохосьовому причепі сепаратор з патрубками входу і виходу газу, ємкість для збору рідини, вловлювач твердих домішок, вимірювач розходу газу, регульований штуцер, запірну арматуру і систему збору і збереження інформації До недоліків цієї установки відноситься те, що після дослідження газ спалюється на факелі, що приводить до втрати газу і, крім того, забруднення навколишнього середовища В основу корисної моделі поставлена задача удосконалення установки для дослідження газових свердловин з метою виключення втрат газу і запобігання забруднення навколишнього середовища Поставлена задача вирішується за рахунок того, що установка для дослідження газових свердловин, що містить установлені на двохосьовому причепі сепаратор з патрубками входу і виходу газу, ємкість для збору рідини, вловлювач твердих домішок, вимірювач розходу газу, регульований штуцер, запірну арматуру, систему збору і збереження інформації, ВІДПОВІДНО до технічного рішення постачена зворотним клапаном, вхід якого з'єднаний з патрубком виходу газу сепаратора через вимірювач розходу газу і регульований штуцер, а вихід з'єднаний зі шлейфом свердловини Постачання установки для дослідження газових свердловин зворотним клапаном, вхід якого з'єднаний з патрубком виходу газу сепаратора через вимірювач розходу газу і регульований штуцер, а вихід з'єднаний зі шлейфом свердловини, дозволяє здійснювати повернення газу в шлейф свердловини, і тим самим, виключити втрати газу і забруднення навколишнього середовища На фіг 1 зображена установка для дослідження газових свердловин, вигляд збоку, на фіг 2 - те ж, вигляд зверху, на фіг 3 - принципова схема установки для дослідження газових свердловин Установка для дослідження газових свердловин складається з двохосьового причепа 1, на якому встановлені трубопровід підведення газу 2 з краном 3, сепаратор 4 з патрубками входу газу 5 і виходу газу 6, трубопроводи відводу газу 7 і 8 Між осями причепа 1 під сепаратором 4 установлені ємкість для збору рідини 9, вловлювач твердих домішок 10, клапан 11 і кран 12 На трубопроводі відводу газу 7 установлені вимірювач розходу газу 13, регульований штуцер 14, кран 15 і зворотний клапан 16 На трубопроводі відводу газу 8 установлені кран 17 і прувер 18 Установка працює таким чином Установка розміщується поблизу гирла свердловини, що дає можливість вловити перші ознаки виносу твердих часток і пластової води Газ зі (О CD 4966 свердловини по трубопроводу підведення газу 2 через кран 3, патрубок входу газу 5 надходить у сепаратор 4, де відокремлюються тверді і рідкі домішки, що виносяться зі свердловини Тверді частки під дією власної ваги через відкритий кран 12 надходять у вловлювач твердих домішок 10 Кран 12 закривають і заміряють КІЛЬКІСТЬ твердих часток Рідка фракція, відділена в сепараторі 4, через відкритий клапан 11 надходить і накопичується в ємкості для збору рідини 9, розташованої між осями причепа 1 При закритому клапані 11 рідку фракцію зливають з ємкості для збору рідини 9 і заміряють и КІЛЬКІСТЬ Відсепарований газ через патрубок виходу газу 6 по трубопроводу відводу газу 7 надходить у вимірювач розходу 13 і регульований штуцер 14 де дроселюється на необхідний режим дослідження Далі при закритому крані 17 і відкритому крані 15 газ через зворотний клапан 16 направляється в шлейф свердловини У випадку виникнення аварійної ситуації кран 15 закривають, відкривають кран 17, і газ по трубопроводу відводу газу 8 скидається через прувер 18 до амбару (на фіг не показан) Температура газу на вході в сепаратор 4, перед регульованим штуцером 14 і прувером 18, тиск газу в сепараторі 4, у вловлювачі твердих домішок 10, перед прувером 18 і перепад тисків газу на вимірювачу розходу газу 13 безперервно замірюється з наступним записом і збереженням інформації системою збору і збереження інформації ( на фіг не показана) Це дозволяє в поточному часі проводити необхідні розрахунки з виводом на монітор цифрової і графічної інформації для оперативного корегування плану досліджень і запобігання помилок По отриманих результатах визначають максимальні показники свердловини, а також залежність максимального дебіту від пластового тиску Ф1> 2 Комп'ютерна верстка М Кпюкін Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ МСП, 03580, Україна ДП'Український інститут промислової власності" вул Глазунова,! м Київ-42, 01601
