Давач для вимірювання вологості діелектричних матеріалів

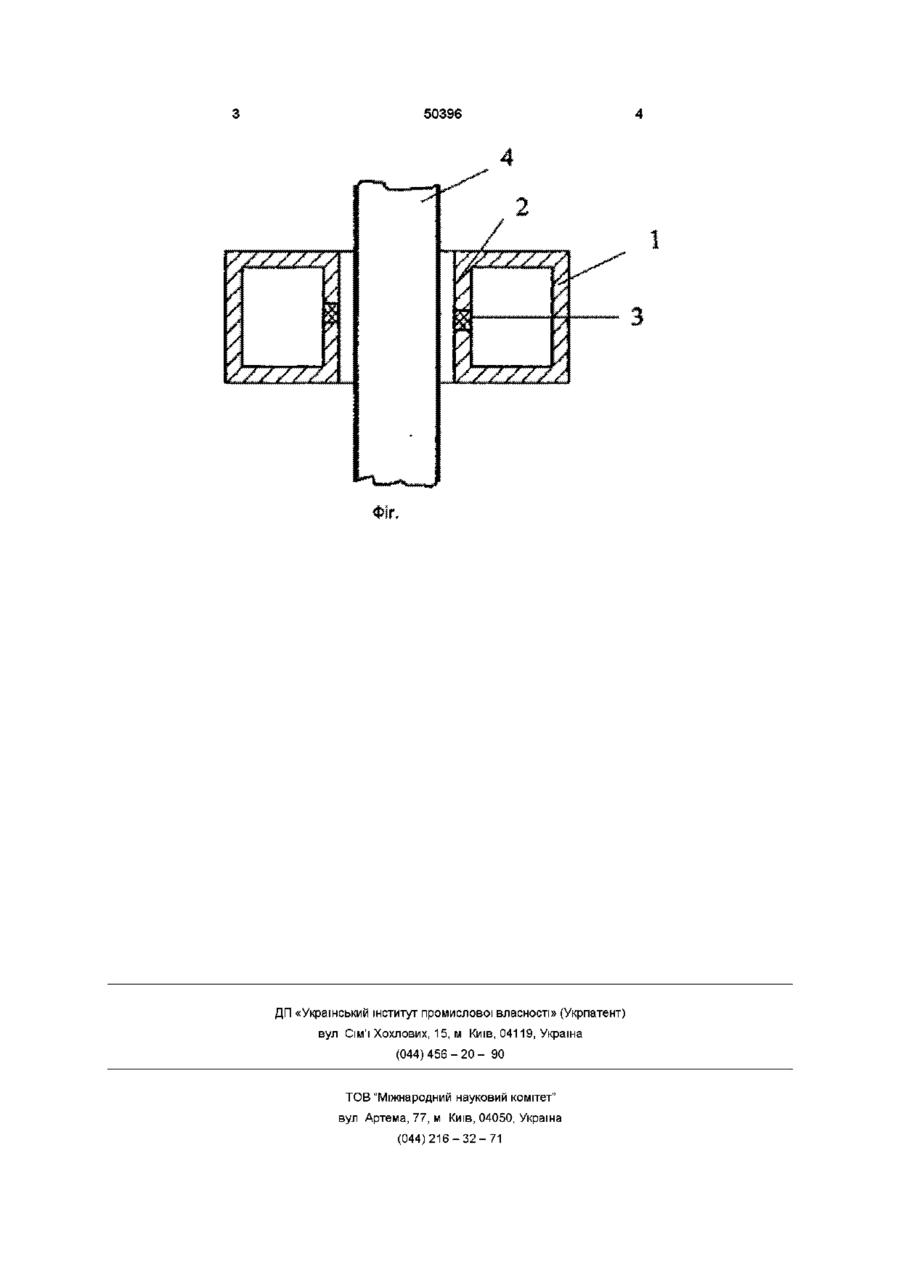

Давач для вимірювання вологості сипучих діелектричних матеріалів уявляє собою коаксіальний резонатор, внутрішній провідник якого виконаний у формі трубки та має зазор, який відрізняється тим, що трубка уявляє собою позамежний хвилевод а зазор заповнен непгроскопічним діелектриком з малими діелектричними втратами Винахід стосується радіотехніки і може бути використаний Ігри вимірюваннях на надвисоких частотах (НВЧ) Відомий коаксіальний резонатор з торцевим зазором (див Брандт А А Исследование диэлектриков на сверхвысоких частотах -М, Фзматгиз, 1963-404 с ) Резонатор складається з двох коаксіальних циліндрів з торцевим зазором, у котрому розміщують досліджуваний діелектрик Однак в описаному аналозі не забезпечується оперативність вимірювань та достатня точність при вимірюванні вогких матеріалів через необхідність збирання та розбирання конструкції у процесі вимірювання Найбільш близьким по сукупності ознак є давач для вимірювання електрофізичних параметрів циліндричних зразків (дав АС СРСР № 788Ш9 по МГЖ G01R 27/26, бюл № 46, 1980) Давач уявляє собою коаксіальний резонатор, внутрішній провідник котрого виконаний у формі трубки та має зазор У описаному прототипі недостатня точність вимірювань вогких матеріалів через можливість проникнення вологості у порожнину резонатора В основу винаходу поставлена задача створення такого давача для вимірювань вогких діелектричних матеріалів, у котрого за рахунок нової конструкції підвищилась би точність вимірювань Такий технічний результат може бути досягнутий, як що у давачі для вимірювання вологості уявляючого собою коаксіальний резонатор, внут рішній провідник якого виконаний у формі трубки та має зазор, згідно з винаходом трубка уявляє собою позамежний хвилевод, а зазор заповнен непгроскопічним діелектриком з малими діелектричними втратами Таким чином, заповнення зазору внутрішнього провідника непгроскопічним матеріалом дозволяє покращити метрологічні характеристики давача для вимірювання вологості матеріалів за рахунок запобігання попадання вологи в порожнину резонатора, а конструкція внутрішнього провідника,, виконаного у формі трубки, яка уявляє собою позамежний хвилевод, дозволяє підвищити точність вимірювання за рахунок виключення випромінювання електромагнітного поля з давача На малюнку зображено давач для вимірювання вологості діелектричних матеріалів Давач уявляє собою коаксіальний резонатор 1, внутрішній провідник 2 якого виконаний у формі трубки та має зазор 3, котрий заповнен непгроскопічним діелектриком з малими діелектричними втратами Давач реалізується таким чином В давачі збуджуються електромагнітні коливання на резонансній частоті Досліджуємий зразок 4 вводиться у середину внутрішнього провідника 2, який взаємодіє з електромагнітним полем, проникаючим з порожнини резонатора у позамежний хвилевод через зазор 3 По ЗМІНІ резонансної частоти та добротності давача судять про вологість зразка 4 (О о> со о ю 50396 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
