Перестроюваний резонатор

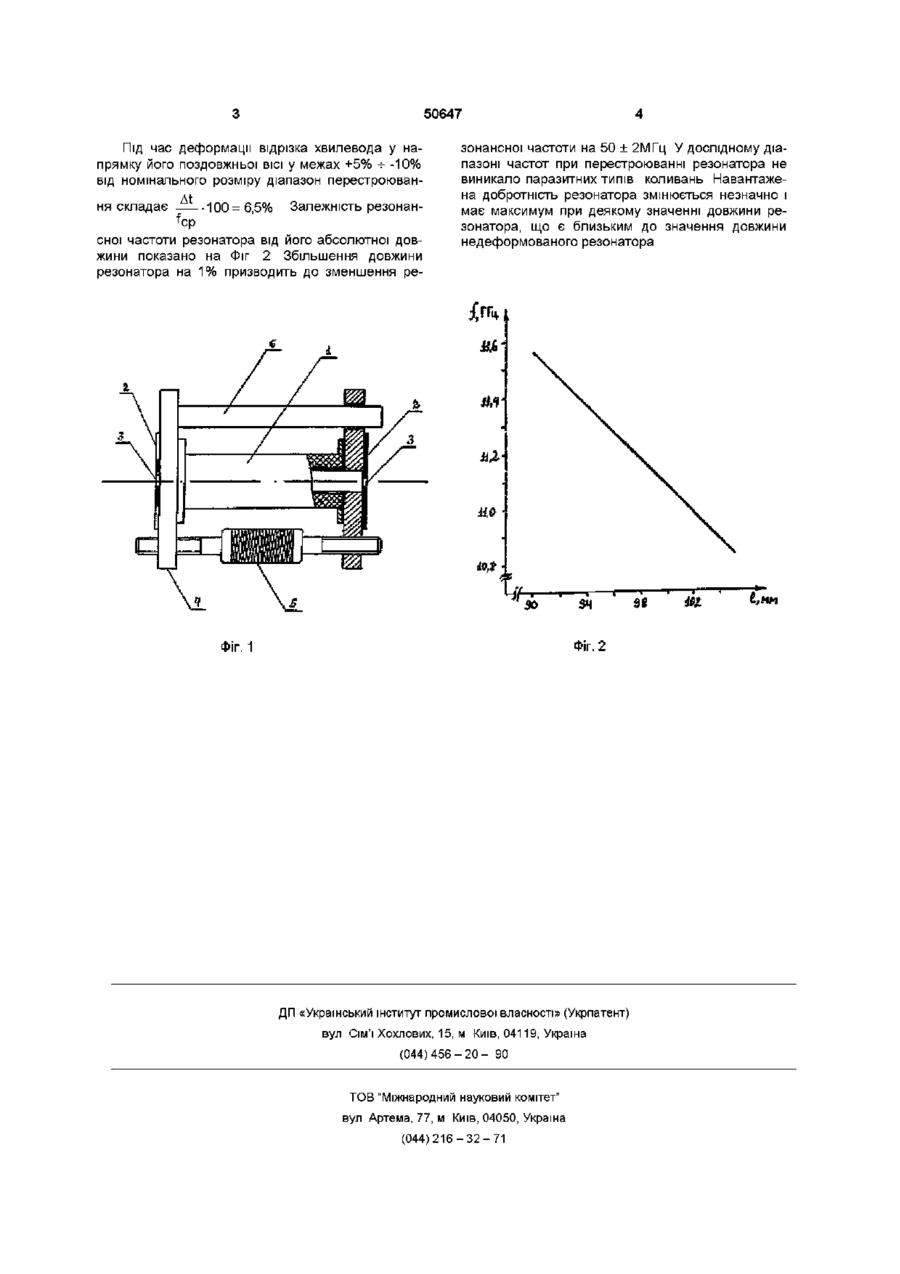

Перестроюваний резонатор, що складається з відрізка хвилеводу, який закорочено з двох боків, елементів збудження та зв'язку, механізму перестроювання, який відрізняється тим, що відрізок хвилеводу виконаний еластичним, а механізм перестроювання виконаний як елементи, які деформують відрізок хвилеводу у напрямку його поздовжньої ОСІ Винахід відноситься до техніки НВЧ і може бути використаний у якості елементу НВЧ - тракту Відомий НВЧ об'ємний резонатор [див з Франции № 2512279, МПК Н01Р7/06, опубл 04 03 83], який складається із замкненого об'єму, створеного стінкою, яка обмежена основою і кришкою, рухомого поршня, кола зв'язку та збудження Однак конструкція описаного резонатора складна і громіздка Найбільш близьким по сукупності суттєвих ознак є перестроюваний циліндричний резонатор з хвилею Н [див А С СРСР № 1401528, МКУ 4 Н01Р7/06], який складається з відрізка круглого хвилевода, закороченого з двох боків коротко замикаючими поршнями, елемента збудження і зв'язку у вигляді отворів, як виконані у стінках відрізка хвилевода у діаметрально протилежних крапках, механізму перестроювання, який забезпечує можливість синхронного пересування коротко замикаючих поршнів у один бік Даний резонатор має складне конструкційне виконання внутрішньої частини резонатора та низьку надійність, яка обмежена наявністю пересувних короткозамикаючих елементів В основу винаходу поставлено задачу створити такий перестроюваний резонатор, у якому нова конструкція механізму перестроювання дозволяла б спростити конструкцію резонатора і підвищити його надійність Такий технічний результат може бути досягнутий, якщо у перестроюваному резонаторі, який складається з відрізка хвилевода, закороченого з двох боків, елементів збудження та зв'язку, механізму перестроювання, згідно з винаходом, відрізок хвилевода виконано еластичним, а механізм перестроювання виконано у вигляді елементів, які деформують відрізок хвилевода у напрямку його поздовжньої ВІСІ Така конструкція резонатора проста для виготовлення, завдяки усуненню з резонансного об'єму пересувних короткозамикаючих елементів, а надійність значно підвищується На Фіг 1 зображено конструкцію перестроюваного резонатора, на Фіг 2 - характеристика залежності резонансної частоти резонатора від його абсолютної довжини Резонатор складається з відрізка хвилевода 1, який виконано з еластичного електропровідного матеріалу Хвилевод закорочено з обох боків струмопровідними діафрагмами 2 з отворами З зв'язку, які виконують роль елементів збудження та зв'язку Механізм перестроювання виконано у вигляді елементів деформації хвилевода, і складається з пластин 4, гвинта 5, у якого на однім КІНЦІ виконано праву різь, а на другому - ліву, та напрямної 6 Для перевірки працездатності було виготовлено резонатор на гнучкому еластичному хвилеводі перерізом 23 х 10мм і довжиною 100мм Перестроювання резонатора по частоті здійснюється шляхом деформації відрізку хвилевода 1 у напрямку його поздовжньої ВІСІ ПІД час обертання гвинта 5 пластини 4 пересуваються по напрямним 6 і, у залежності від напрямку обертання гвинта 5, стискують чи розтягують відрізок хвилевода 1 При цьому змінюються геометричні розміри резонансного об'єму, що призводить до зміни його резонансної частоти Збудження та зв'язок резонатора з ЛІНІЄЮ передачі здійснюється через отвір зв'язку - 3, який виконано в діафрагмах - 2, що закорочують відрізок хвилевода -1 (О о ю 50647 Під час деформації відрізка хвилевода у напрямку його поздовжньої ВІСІ у межах +5% -ь -10% від номінального розміру діапазон перестроювання складає 100 = 6,5% Залежність резонанfcp сної частоти резонатора від його абсолютної довжини показано на Фіг 2 Збільшення довжини резонатора на 1% призводить до зменшення ре зонансної частоти на 50 ± 2МГц У дослідному діапазоні частот при перестроюванні резонатора не виникало паразитних типів коливань Навантажена добротність резонатора змінюється незначно і має максимум при деякому значенні довжини резонатора, що є близьким до значення довжини недеформованого резонатора lib ал $0 3 4 Фіг. 2 Фіг. 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 де І, ми
