Спосіб захисту електрообладнання
Номер патенту: 50984
Опубліковано: 25.06.2010
Автори: Брюханов Олександр Михайлович, Іорданов Ігор Вячеславович, Громовий Микола Опанасович, Мнухін Анатолій Григорович
Формула / Реферат
Спосіб захисту електрообладнання, переважно трансформаторних підстанцій, розташованих в захисній оболонці, що включає контроль струмів короткого замикання і відключення електроенергії під час виникнення аварійного режиму, який відрізняється тим, що контролюють також тиск усередині оболонки, а електроенергію вимикають і в разі перевищення тиском гранично допустимої норми.
Текст

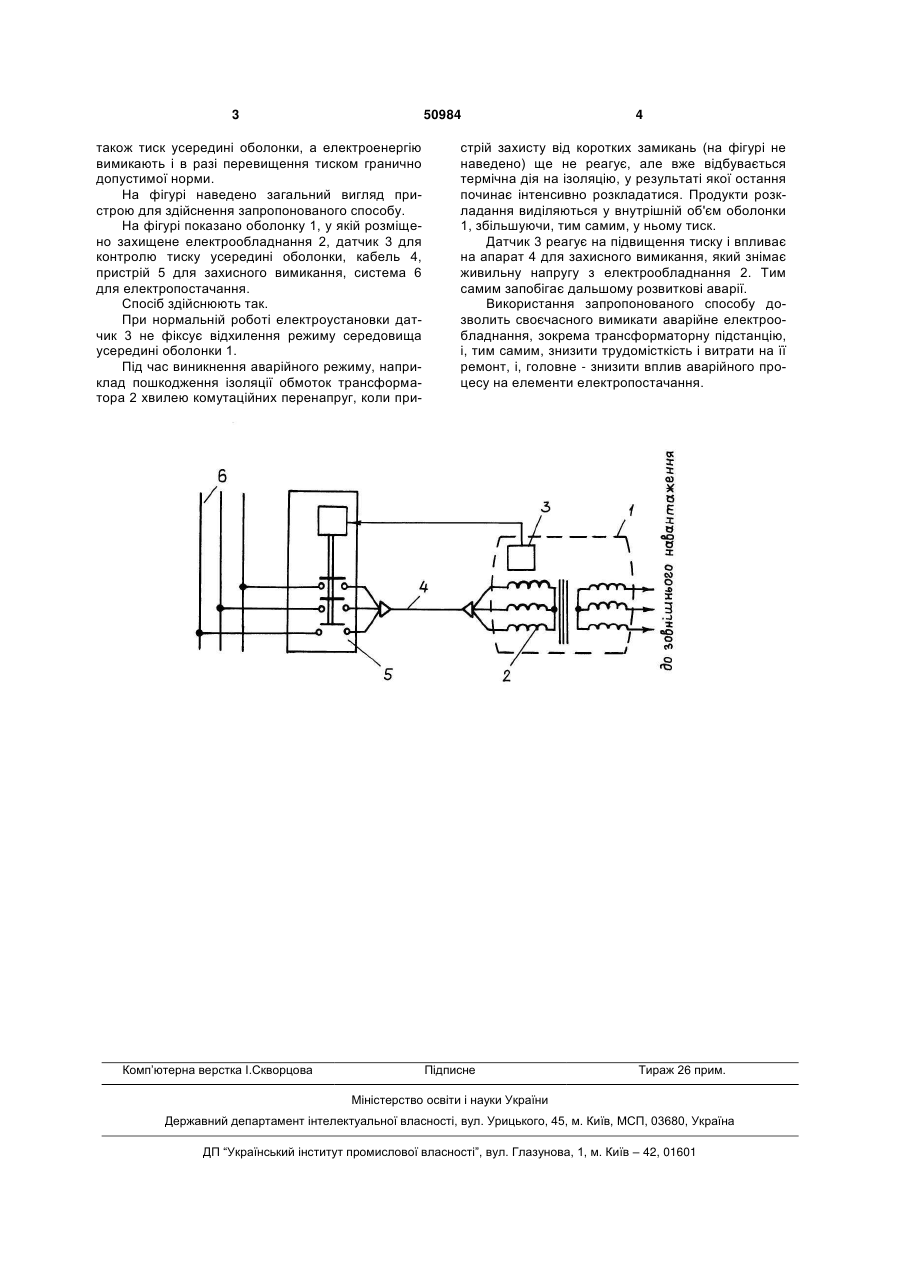

Спосіб захисту електрообладнання, переважно трансформаторних підстанцій, розташованих в захисній оболонці, що включає контроль струмів короткого замикання і відключення електроенергії під час виникнення аварійного режиму, який відрізняється тим, що контролюють також тиск усередині оболонки, а електроенергію вимикають і в разі перевищення тиском гранично допустимої норми. (19) (21) u201000614 (22) 22.01.2010 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) МНУХІН АНАТОЛІЙ ГРИГОРОВИЧ, БРЮХАНОВ ОЛЕКСАНДР МИХАЙЛОВИЧ, ІОРДАНОВ ІГОР В'ЯЧЕСЛАВОВИЧ, ГРОМОВИЙ МИКОЛА ОПАНАСОВИЧ (73) МНУХІН АНАТОЛІЙ ГРИГОРОВИЧ 3 50984 також тиск усередині оболонки, а електроенергію вимикають і в разі перевищення тиском гранично допустимої норми. На фігурі наведено загальний вигляд пристрою для здійснення запропонованого способу. На фігурі показано оболонку 1, у якій розміщено захищене електрообладнання 2, датчик 3 для контролю тиску усередині оболонки, кабель 4, пристрій 5 для захисного вимикання, система 6 для електропостачання. Спосіб здійснюють так. При нормальній роботі електроустановки датчик 3 не фіксує відхилення режиму середовища усередині оболонки 1. Під час виникнення аварійного режиму, наприклад пошкодження ізоляції обмоток трансформатора 2 хвилею комутаційних перенапруг, коли при Комп’ютерна верстка І.Скворцова 4 стрій захисту від коротких замикань (на фігурі не наведено) ще не реагує, але вже відбувається термічна дія на ізоляцію, у результаті якої остання починає інтенсивно розкладатися. Продукти розкладання виділяються у внутрішній об'єм оболонки 1, збільшуючи, тим самим, у ньому тиск. Датчик 3 реагує на підвищення тиску і впливає на апарат 4 для захисного вимикання, який знімає живильну напругу з електрообладнання 2. Тим самим запобігає дальшому розвиткові аварії. Використання запропонованого способу дозволить своєчасного вимикати аварійне електрообладнання, зокрема трансформаторну підстанцію, і, тим самим, знизити трудомісткість і витрати на її ремонт, і, головне - знизити вплив аварійного процесу на елементи електропостачання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for protection of electrical equipment
Автори англійськоюMnukhin Anatolii Hryhorovych, Briukhanov Oleksandr Mykhailovych, Iordanov Ihor Viacheslavovych, Hromovyi Mykola Opanasovych
Назва патенту російськоюСпособ защиты электрооборудования
Автори російськоюМнухин Анатолий Григорьевич, Брюханов Александр Михайлович, Иорданов Игорь Вячеславович, Громовой НиколаЙ Афанасьевич
МПК / Мітки
МПК: H02H 7/04
Мітки: захисту, електрообладнання, спосіб
