Барабанна піч спалювання сміття
Номер патенту: 53145
Опубліковано: 27.09.2010
Автори: Комкіна Наталія Вікторівна, Вознюк Тарас Анатолійович
Формула / Реферат
1. Барабанна піч спалювання сміття, що містить циліндричну камеру згоряння, раму, урухомник обертання барабана, завантажувальний лоток і розвантажувальний бункер, пальник в порожнині камери, спрямований назустріч руху сміття, установлений над розвантажувальним бункером завихрювач повітря з кільцевим соплом, направленим в камеру згоряння, яка відрізняється тим, що в барабан встановлено перфорований барабан з групами отворів, які утворюють декілька зон: зону без отворів - зону підігріву сміття, зони дрібних отворів, середніх, крупних отворів.
2. Барабанна піч спалювання сміття за п. 1, яка відрізняється тим, що в кільцевому просторі між перфорованим і зовнішнім барабаном встановлено багатозахідну спіраль.
Текст

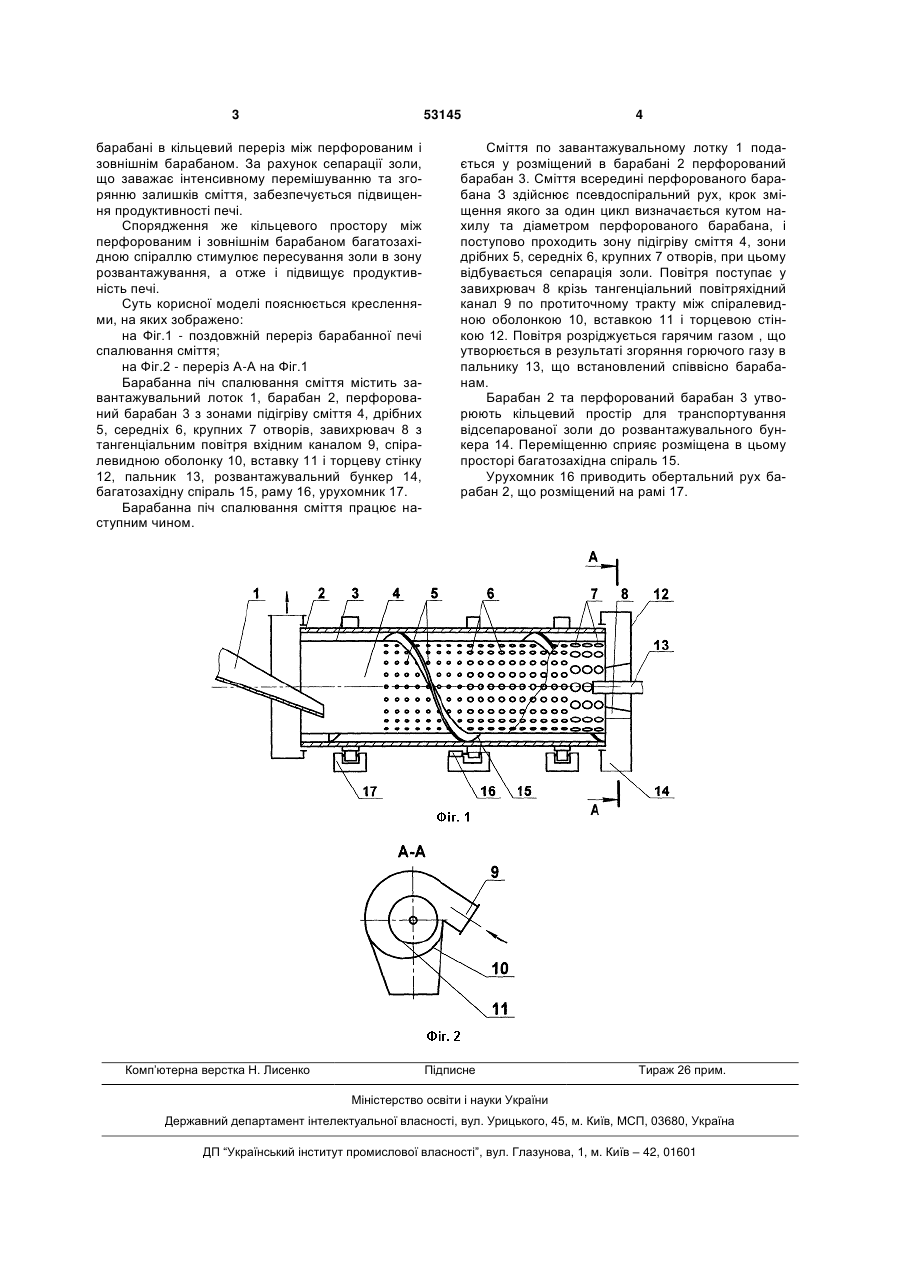

1. Барабанна піч спалювання сміття, що містить циліндричну камеру згоряння, раму, урухомник обертання барабана, завантажувальний лоток і розвантажувальний бункер, пальник в порожнині 3 53145 барабані в кільцевий переріз між перфорованим і зовнішнім барабаном. За рахунок сепарації золи, що заважає інтенсивному перемішуванню та згорянню залишків сміття, забезпечується підвищення продуктивності печі. Спорядження же кільцевого простору між перфорованим і зовнішнім барабаном багатозахідною спіраллю стимулює пересування золи в зону розвантажування, а отже і підвищує продуктивність печі. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній переріз барабанної печі спалювання сміття; на Фіг.2 - переріз А-А на Фіг.1 Барабанна піч спалювання сміття містить завантажувальний лоток 1, барабан 2, перфорований барабан 3 з зонами підігріву сміття 4, дрібних 5, середніх 6, крупних 7 отворів, завихрювач 8 з тангенціальним повітря вхідним каналом 9, спіралевидною оболонку 10, вставку 11 і торцеву стінку 12, пальник 13, розвантажувальний бункер 14, багатозахідну спіраль 15, раму 16, урухомник 17. Барабанна піч спалювання сміття працює наступним чином. Комп’ютерна верстка Н. Лиcенко 4 Сміття по завантажувальному лотку 1 подається у розміщений в барабані 2 перфорований барабан 3. Сміття всередині перфорованого барабана З здійснює псевдоспіральний рух, крок зміщення якого за один цикл визначається кутом нахилу та діаметром перфорованого барабана, і поступово проходить зону підігріву сміття 4, зони дрібних 5, середніх 6, крупних 7 отворів, при цьому відбувається сепарація золи. Повітря поступає у завихрювач 8 крізь тангенціальний повітряхідний канал 9 по протиточному тракту між спіралевидною оболонкою 10, вставкою 11 і торцевою стінкою 12. Повітря розріджується гарячим газом , що утворюється в результаті згоряння горючого газу в пальнику 13, що встановлений співвісно барабанам. Барабан 2 та перфорований барабан 3 утворюють кільцевий простір для транспортування відсепарованої золи до розвантажувального бункера 14. Переміщенню сприяє розміщена в цьому просторі багатозахідна спіраль 15. Урухомник 16 приводить обертальний рух барабан 2, що розміщений на рамі 17. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrum furnace for waste combustion
Автори англійськоюVozniuk Taras Anatoliiovych, Komkina Natalia Viktorivna
Назва патенту російськоюБарабанная печь сжигания мусора
Автори російськоюВознюк Тарас Анатолиевич, Комкина Наталия Викторовна
МПК / Мітки
МПК: F23G 5/00
Мітки: спалювання, сміття, барабанна, піч
