Мікрохвильовий пристрій допосівної обробки насіння

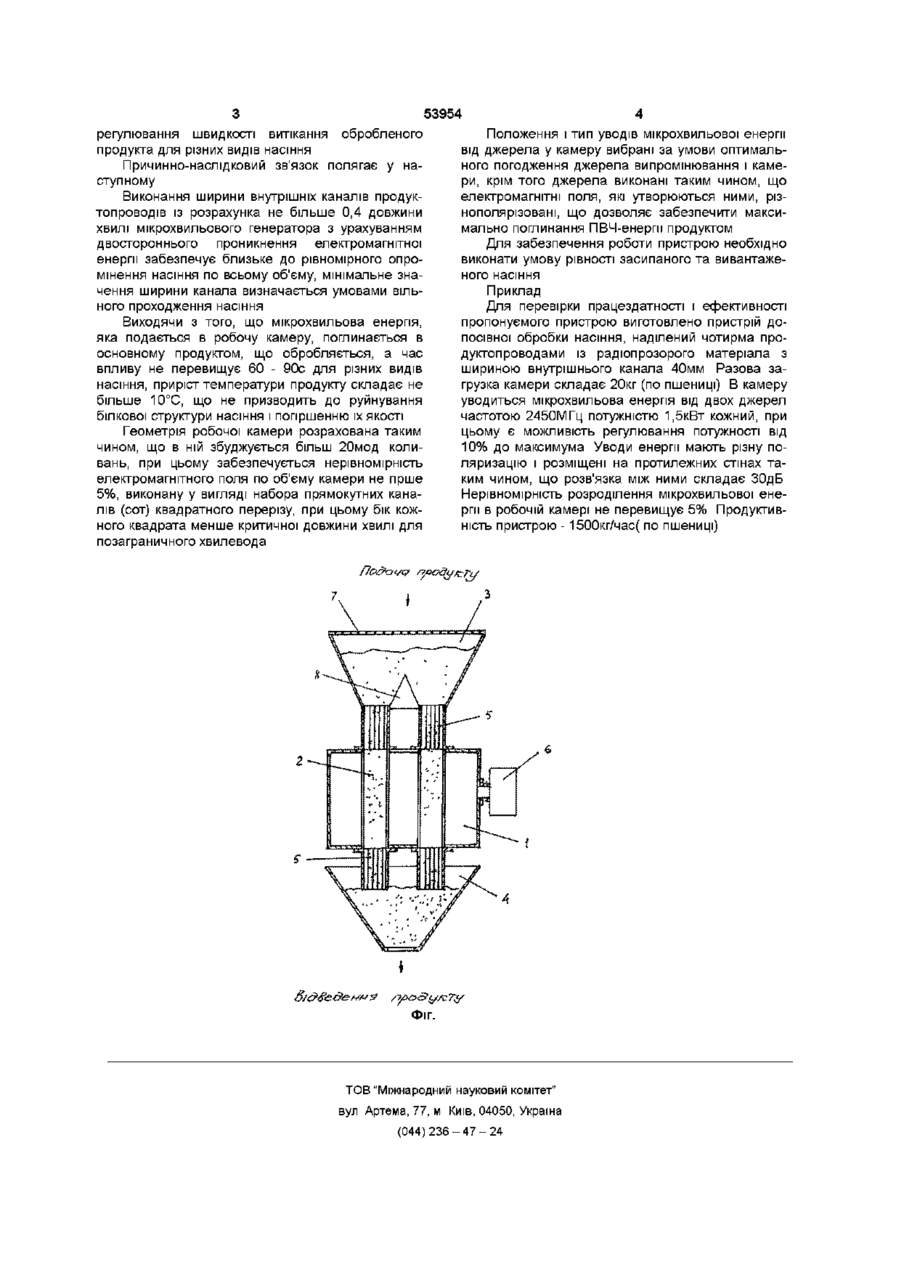

1 Мікрохвильовий пристрій ДОПОСІВНОІ обробки насіння, що містить бункер подавання насіння, з'єднаний з робочою камерою ПВЧ (понадвисокочастотної) - обробки, приймальний бункер, який відрізняється тим, що робоча камера виконана у швидкості проходження насіння крізь робочу камеру, ЩО ВІДПОВІДНО ДОЗВОЛЯЄ ПІДВИЩИТИ ЯКІСТЬ ДОПОСІВНОІ обробки насіння і збереження насіння в процесі зберігання На рисунку (фіг) представлено мікрохвильовий пристрій для ДОПОСІВНОІ обробки насіння Мікрохвильовий пристрій вміщує робочу камеру 1, систему прямокутних продуктопроводів 2, бункер подавання насіння 3, приймальний бункер 4, систему фільтрів у вигляді системи позаграничних хвилеводів 5, джерело ПВЧ-енергм 6, сітку 7 та розсікатель 8 Пристрій працює таким чином Насіння поступає у бункер подавання насіння З, що виконаний у вигляді зрізаної піраміди або конуса, який має у верхній частині сітку 7, для запобігання попадання у пристрій грудок і сміття, що можуть закупорити ВХІДНІ позаграничні хвилеводи 5 Далі насіння крізь розсікатель 8 і систему позаграничних хвилеводів 5, надходять у прямокутні продуктопроводи 2, де насіння піддається мікрохвильовій обробці від джерела 6 Із продуктопроводів 2 насіння проходить крізь нижні фільтри 5 і зсипаються у приймальний бункер 4 Конфігурація приймального бункера залежить від способа забору насіння з нього Він може бути виконаний аналогічно бункеру подавання насіння 3 у вигляді зрізаного конуса або піраміди, нижня частина якого має отвір з набором вставок різних розмірів для ю СО Ю 53954 регулювання швидкості витікання обробленого продукта для різних видів насіння Причинно-наслідковий зв'язок полягає у наступному Виконання ширини внутрішніх каналів продуктопроводів із розрахунка не більше 0,4 довжини хвилі мікрохвильового генератора з урахуванням двостороннього проникнення електромагнітної енергії забезпечує близьке до рівномірного опромінення насіння по всьому об'єму, мінімальне значення ширини канала визначається умовами вільного проходження насіння Виходячи з того, що мікрохвильова енергія, яка подається в робочу камеру, поглинається в основному продуктом, що обробляється, а час впливу не перевищує 60 - 90с для різних видів насіння, приріст температури продукту складає не більше 10°С, що не призводить до руйнування білкової структури насіння і погіршенню їх якості Геометрія робочої камери розрахована таким чином, що в ній збуджується більш 20мод коливань, при цьому забезпечується нерівномірність електромагнітного поля по об'єму камери не гірше 5%, виконану у вигляді набора прямокутних каналів (сот) квадратного перерізу, при цьому бік кожного квадрата менше критичної довжини хвилі для позаграничного хвилевода Положення і тип уводів мікрохвильової енергії від джерела у камеру вибрані за умови оптимального погодження джерела випромінювання і камери, крім того джерела виконані таким чином, що електромагнітні поля, які утворюються ними, різнополярізовані, що дозволяє забезпечити максимально поглинання ПВЧ-енергм продуктом Для забезпечення роботи пристрою необхідно виконати умову рівності засипаного та вивантаженого насіння Приклад Для перевірки працездатності і ефективності пропонуємого пристрою виготовлено пристрій допосівної обробки насіння, наділений чотирма продуктопроводами із радюпрозорого матеріала з шириною внутрішнього канала 40мм Разова загрузка камери складає 20кг (по пшениці) В камеру уводиться мікрохвильова енергія від двох джерел частотою 2450МГц потужністю 1,5кВт кожний, при цьому є можливість регулювання потужності від 10% до максимума Уводи енергії мають різну поляризацію і розміщені на протилежних стінах таким чином, що розв'язка між ними складає ЗОдБ Нерівномірність розроділення мікрохвильової енергії в робочій камері не перевищує 5% Продуктивність пристрою - 1500кг/час( по пшениці) Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
