Багатошаровий матеріал

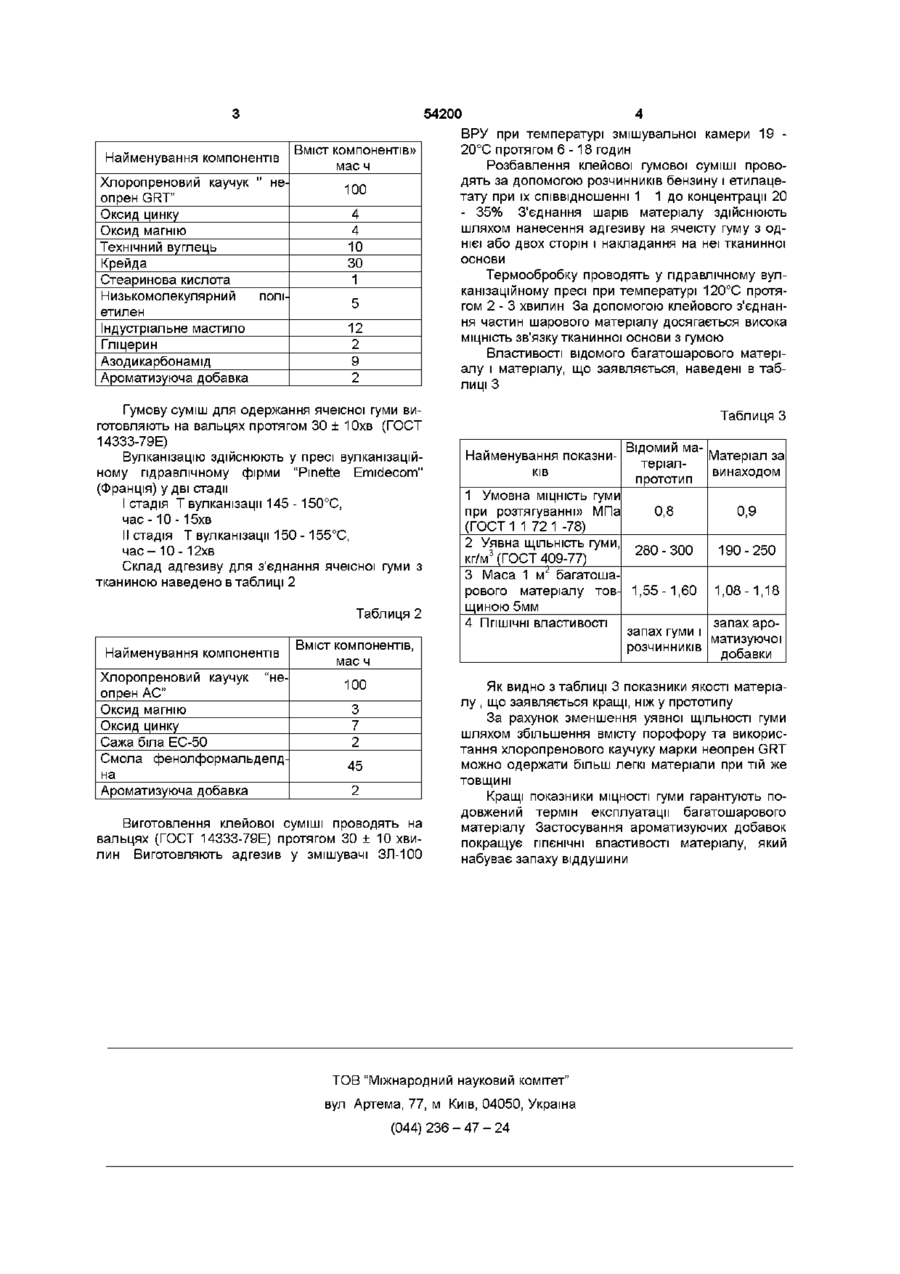

1 Багатошаровий матеріал, який складається 3 пористої гуми, з'єднаної за допомогою адгезиву з одного або з двох боків з тканиною, який відрізняється тим, що пориста гума має уявну ЩІЛЬНІСТЬ не більше 250 кг/см3 та виготовлена на основі хлоропренового каучуку марки неопрен GRT, а адгезив на основі хлоропренового каучуку марки неопрен АС, при цьому вони містять в своєму складі ароматизовану добавку КІЛЬКОСТІ 1 - 3 мас 4 на 100 мас ч каучуку 2 Багатошаровий матеріал по п 1, який відрізняється тим, що пориста гума виготовлена з гумової суміші наступного складу, мас ч Винахід відноситься до гумової промисловості, а саме до розробки багатошарових матеріалів, які можуть бути використані для виготовлення виробів для водних видів спорту, спеціальних виробів, лікувально-профілактичних і реабілітаційних засобів (бандажів поперекових, гомілкостопневих, наколінників, налокітників, напульсників, комірів та інших) Найбільш близьким до матеріалу, що заявляється, і вибраним за прототип є багатошаровий матеріал, який складається з ячеістої гуми, з'єднаної з однієї або з двох сторін з тканиною за допомогою адгезиву (Див ТР 52-968-90 Производство материала ячеистого дублированного) Недоліком відомого матеріалу є те, що він важкий, нееластичний, має неприємний запах, що погіршує його ГІГІЄНІЧНІ властивості і зручність в експлуатації В основу винаходу поставлено задачу удосконалення багатошарового матеріалу шляхом зменшення маси матеріалу, усунення неприємного запаху, завдяки чому забезпечується покращення Хлоропреновий каучук "неопрен CRT" 100 Оксид цинку 4 Оксид магнію 4 Технічний вуглець 10 Крейда ЗО Стеаринова кислота 1 Низькомолекулярний поліетилен 5 Індустріальне масло 12 Гліцерин 2 Азодикарбонамід 9 Ароматизована добавка 1-3 З Багатошаровий матеріал по п 1, який відрізняється тим, що адгезив для з'єднання пористої гуми з тканиною виготовлений із клейової суміші наступного складу, мас ч Хлоропреновий каучук "неопрен АС" Оксид магнію Оксид цинку Біла сажа БС-50 Фенолформальдепдна смола Ароматизована добавка 100 З 7 2 45 1-3 ГІГІЄНІЧНИХ та експлуатаційних властивостей матеріалу Поставлена задача вирішується тим, що у багатошаровому матеріалі, який складається з ячеістої гуми, з'єднаної та допомогою адгезиву з однієї або з двох сторін з тканиною, згідно з винаходом, ячеіста гума має уявну ЩІЛЬНІСТЬ не більше 250кг/см3 і виготовляється вона на основі хлоропренового каучука марки неопрен GRT, з адгезив на основі хлоропренового каучука марки неопрен АС, при цьому вони містять у своєму складі ароматизуючу добавку у КІЛЬКОСТІ 1 - Змас ч на 100мас ч, каучука Введення ароматизуючої добавки у КІЛЬКОСТІ меншій 1 мас частини не усуває неприємний запах гуми, а більше Змас частин надає гумі різкого запаху віддушини Склад гумової суміші для виготовлення ячеістої гуми наведений в таблиці 1 Таблиця 1 О о ю 54200 Найменування компонентів Хлоропреновий каучук " неопрен GRT" Оксид цинку Оксид магнію Технічний вуглець Крейда Стеаринова кислота Низькомолекулярний поліетилен Індустріальне мастило Гліцерин Азодикарбонамід Ароматизуюча добавка Вміст компонентів» мас ч 100 4 4 10 ЗО 1 5 12 2 9 2 Гумову суміш для одержання ячеісної гуми виготовляють на вальцях протягом ЗО ± Юхв (ГОСТ 14333-79Е) Вулканізацію здійснюють у пресі вулканізаційному гідравлічному фірми "Pmette Emidecom" (Франція) у дві стадії I стадія Т вулканізації 145 - 150°С, час -10 - 15хв II стадія Т вулканізації 150 - 155°С, ч а с - 10 - 12хв Склад адгезиву для з'єднання ячеісної гуми з тканиною наведено в таблиці 2 Таблиця 2 Найменування компонентів Хлоропреновий каучук "неопрен АС" Оксид магнію Оксид цинку Сажа біла ЕС-50 Смола фенол формальдегідна Ароматизуюча добавка ВРУ при температурі змішувальної камери 19 20°С протягом 6-18 годин Розбавлення клейової гумової суміші проводять за допомогою розчинників бензину і етилацетату при їх співвідношенні 1 1 до концентрації 20 - 35% З'єднання шарів матеріалу здійснюють шляхом нанесення адгезиву на ячеісту гуму з однієї або двох сторін і накладання на неї тканинної основи Термообробку проводять у гідравлічному вулканізаційному пресі при температурі 120°С протягом 2 - 3 хвилин За допомогою клейового з'єднання частин шарового матеріалу досягається висока МІЦНІСТЬ зв'язку тканинної основи з гумою Властивості відомого багатошарового матеріалу і матеріалу, що заявляється, наведені в таблиці З Таблиця З Найменування показників 1 Умовна МІЦНІСТЬ гуми при розтягуванні» МПа 0,8 (ГОСТ 1 1 72 1 -78) 2 Уявна ЩІЛЬНІСТЬ гуми, 280 - 300 кг/м3 (ГОСТ 409-77) 3 Маса 1 м^ багатошарового матеріалу тов- 1,55-1,60 щиною 5мм 4 ППШІЧНІ властивості Вміст компонентів, мас ч 100 3 7 2 45 2 Виготовлення клейової суміші проводять на вальцях (ГОСТ 14333-79Е) протягом ЗО ± 10 хвилин Виготовляють адгезив у змішувачі ЗЛ-100 Відомий маМатеріал за теріалвинаходом прототип 0,9 190-250 1,08-1,18 запах арозапах гуми і матизуючої розчинників добавки Як видно з таблиці 3 показники якості матеріалу , що заявляється кращі, ніж у прототипу За рахунок зменшення уявної ЩІЛЬНОСТІ гуми шляхом збільшення вмісту порофору та використання хлоропренового каучуку марки неопрен GRT можно одержати більш легкі матеріали при тій же товщині Кращі показники МІЦНОСТІ гуми гарантують подовжений термін експлуатації багатошарового матеріалу Застосування ароматизуючих добавок покращує ГІГІЄНІЧНІ властивості матеріалу, який набуває запаху віддушини ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044) 236 - 47 - 24
