Універсальний пристрій з замкнутим циклом циркулюючої рідини для вивчення низькотемпературних властивостей речовин

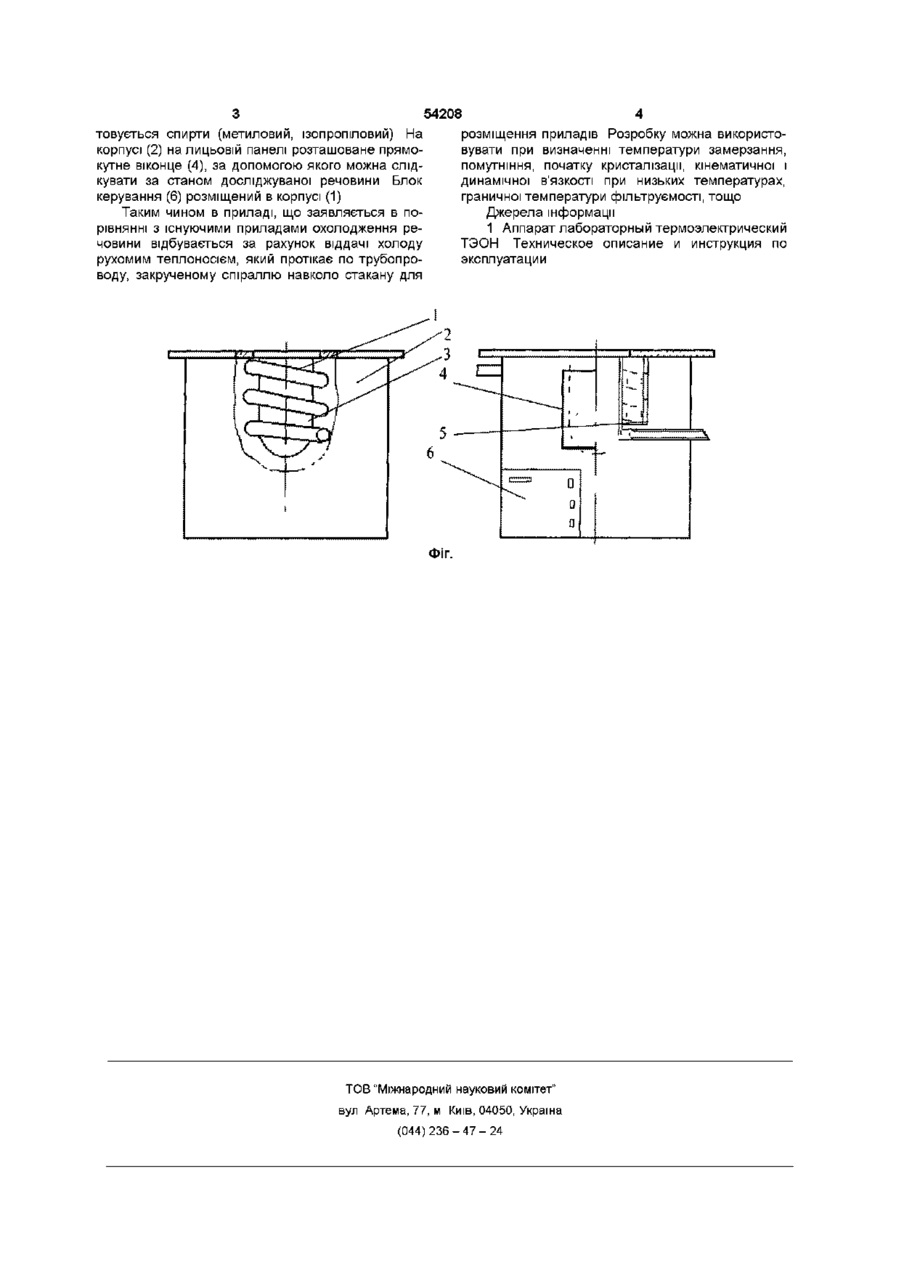

Універсальний пристрій з замкнутим циклом циркулюючої рідини для вивчення низькотемпературних властивостей речовин, що містить герметичний корпус з вмонтованим в нього блоком керування, термоелектричні батареї, розташовані всередині корпусу поруч із стаканом, який відрізняється тим, що на лицьовій панелі корпусу розміщене прямокутне віконце, а навколо стакана розташований змійовик Винахід відноситься до галузі методів аналізу низькотемпературних властивостей паливномастильних матеріалів та спеціальних рідин і може бути використаний в областях техніки, пов'язаних з роботою при низьких температурах Відомий пристрій для охолодження нафтопродуктів принцип дії якого заключається в стаціонарному охолодженні проби нафтопродукту, який містить герметичний корпус з вмонтованим в нього блоком керування, термоелектричні батареї розташовані всередині корпусу поруч із стаканом [1] Недоліком є відсутність рухомого холодоносія, який дозволяє зробити пристрій універсальним і розширити область застосування, необхідність використання устаткування для прокачування води з ціллю охолодження термоелектричних батарей, і як наслідок складність конструктивного виконання пристрою Надійність простота і універсальність конструкції підвищується за рахунок використання рухомого холодоносія Відкриваються нові функціональні можливості і підвищується виробничий контроль якості паливно-мастильних матеріалів В основу винаходу покладено задачу удосконалити пристрій для охолодження нафтопродуктів, шляхом розміщення в одному корпусі блока керування і устаткування для визначення низькотемпературних властивостей речовин, розміщення навколо ємності для приладів, змійовика, по якому прокачується хладогент Поставлена задача удосконалити винахід вирішується тим, що в універсальному пристрої для вивчення низькотемпературних властивостей речовин з замкнутим циклом циркулюючої рідини, який містить герметичний корпус з вмонтованим в нього блоком керування, термоелектричні батареї розташовані всередині корпусу поруч із стаканом, згідно з винаходом на лицьовій панелі корпусу розміщене прямокутне віконце, а навколо стакану розташований змійовик, по якому здійснюється прокачування рухомого хладогенту На фігурі зображено схему пристрою для вивчення низькотемпературних властивостей речовин Змійовик 1 з рухомим хладогентом знаходиться в герметичному корпусі 2, і розміщений коло стакану 3 для розташування приладів для вивчення низькотемпературних властивостей речовин На корпусі є віконце 4 для можливості спостерігання за процесом охолодження рідини, і також в корпусі розміщені термоелектричні батареї 5 і вмонтований блок керування 6 Прилад працює таким чином Після підключення приладу до електромережі, в ємкості з теплоносієм відбувається його охолодження При досягненні необхідної температури починається прокачування теплоносія по змійовику (1) до пристрою, який призначений для визначення низькотемпературних властивостей речовин Інтенсивність охолодження і швидкість прокачування контролюється і регулюється у ВІДПОВІДНОСТІ з за даною програмою ВІДПОВІДНИМ блоком керування (6) Теплоносій охолоджується термоелектричними батареями (5) Всередині корпуса (2) розміщений стакан (3) в який вставляються лабораторні ємкості з речовинами для визначення низькотемпературних властивостей речовин, і навколо стакана спіраллю закручений змійовик (1), по якому протікає теплоносій В якості теплоносія викорис 00 о ю 54208 товується спирти (метиловий, ізопропіловий) На корпусі (2) на лицьовій панелі розташоване прямокутне віконце (4), за допомогою якого можна слідкувати за станом досліджуваної речовини Блок керування (6) розміщений в корпусі (1) Таким чином в приладі, що заявляється в порівнянні з існуючими приладами охолодження речовини відбувається за рахунок віддачі холоду рухомим теплоносієм, який протікає по трубопроводу, закрученому спіраллю навколо стакану для розміщення приладів Розробку можна використовувати при визначенні температури замерзання, помутніння, початку кристалізації, кінематичної і динамічної в'язкості при низьких температурах, граничної температури фільтруємості, тощо Джерела інформації 1 Аппарат лабораторный термоэлектрический ТЭОН Техническое описание и инструкция по эксплуатации Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
