Блок іскрозахисту
Формула / Реферат
Блок іскрозахисту, що містить електронний ключ та ключ керування електронним ключем, який відрізняється тим, що додатково містить стабілітрон, катод якого підключений до затвора електронного ключа, а анод до мінуса джерела живлення, а також додатково містить "позитивний зворотний зв'язок", вхід якого підключений до споживача енергії, а вихід до ключа керування електронним ключем, також вхід ключа керування електронним ключем підключений до акумуляторної батареї, а вихід підключено до керуючого входу електронного ключа і ключ керування електронним ключем виконаний на базі "двотранзисторного "струмового дзеркала" і низькоомного резистора.
Текст

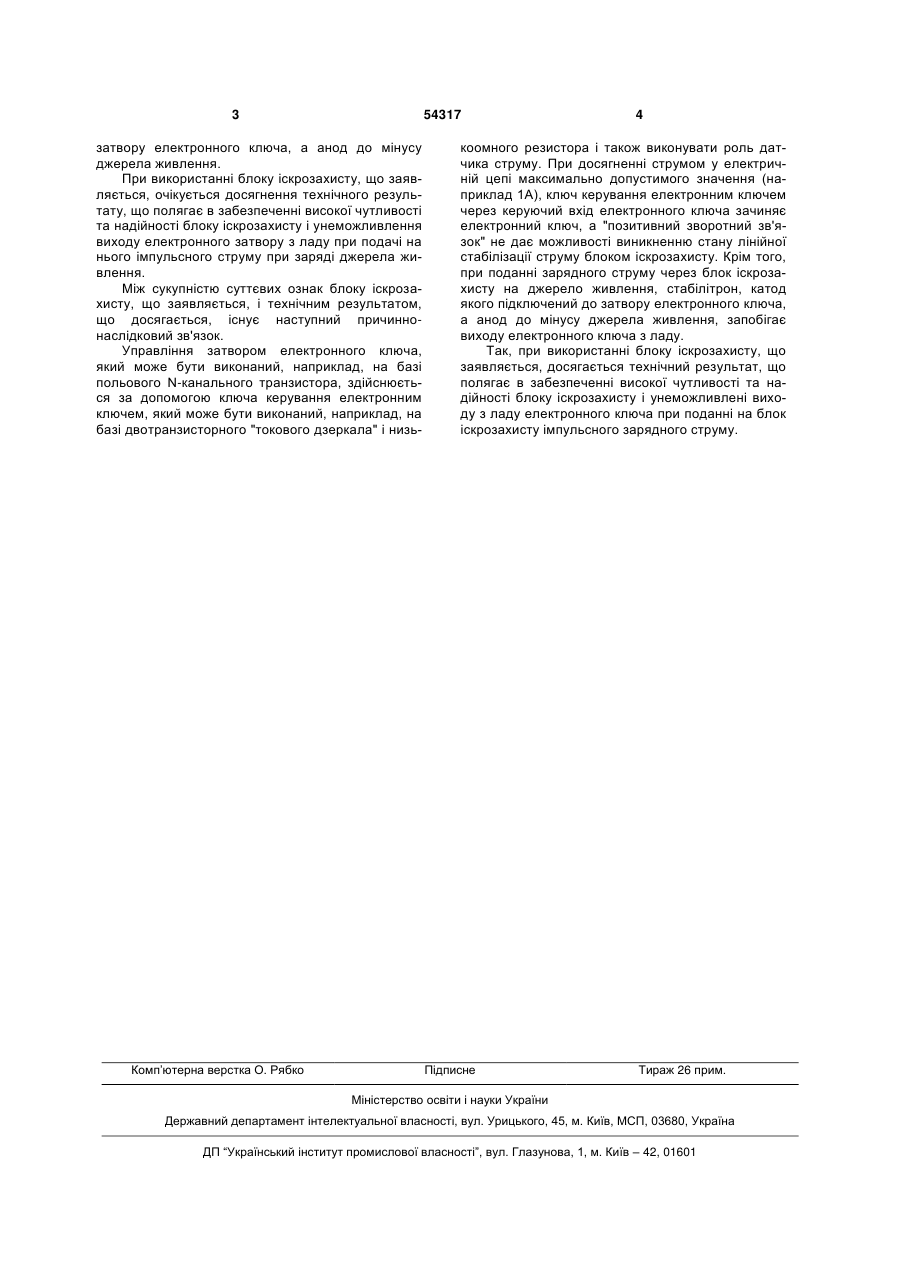

Блок іскрозахисту, що містить електронний ключ та ключ керування електронним ключем, який відрізняється тим, що додатково містить стабілітрон, катод якого підключений до затвора 3 54317 затвору електронного ключа, а анод до мінусу джерела живлення. При використанні блоку іскрозахисту, що заявляється, очікується досягнення технічного результату, що полягає в забезпеченні високої чутливості та надійності блоку іскрозахисту і унеможливлення виходу електронного затвору з ладу при подачі на нього імпульсного струму при заряді джерела живлення. Між сукупністю суттєвих ознак блоку іскрозахисту, що заявляється, і технічним результатом, що досягається, існує наступний причиннонаслідковий зв'язок. Управління затвором електронного ключа, який може бути виконаний, наприклад, на базі польового N-канального транзистора, здійснюється за допомогою ключа керування електронним ключем, який може бути виконаний, наприклад, на базі двотранзисторного "токового дзеркала" і низь Комп’ютерна верстка О. Рябко 4 коомного резистора і також виконувати роль датчика струму. При досягненні струмом у електричній цепі максимально допустимого значення (наприклад 1А), ключ керування електронним ключем через керуючий вхід електронного ключа зачиняє електронний ключ, а "позитивний зворотний зв'язок" не дає можливості виникненню стану лінійної стабілізації струму блоком іскрозахисту. Крім того, при поданні зарядного струму через блок іскрозахисту на джерело живлення, стабілітрон, катод якого підключений до затвору електронного ключа, а анод до мінусу джерела живлення, запобігає виходу електронного ключа з ладу. Так, при використанні блоку іскрозахисту, що заявляється, досягається технічний результат, що полягає в забезпеченні високої чутливості та надійності блоку іскрозахисту і унеможливлені виходу з ладу електронного ключа при поданні на блок іскрозахисту імпульсного зарядного струму. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSpark protection unit
Автори англійськоюFedorenko Yana Viktorivna
Назва патенту російськоюБлок искрозащиты
Автори російськоюФедоренко Яна Викторовна
МПК / Мітки
МПК: E21F 9/00, H05B 39/00
Мітки: блок, іскрозахисту
