Робочий орган для розсіювання мінеральних добрив

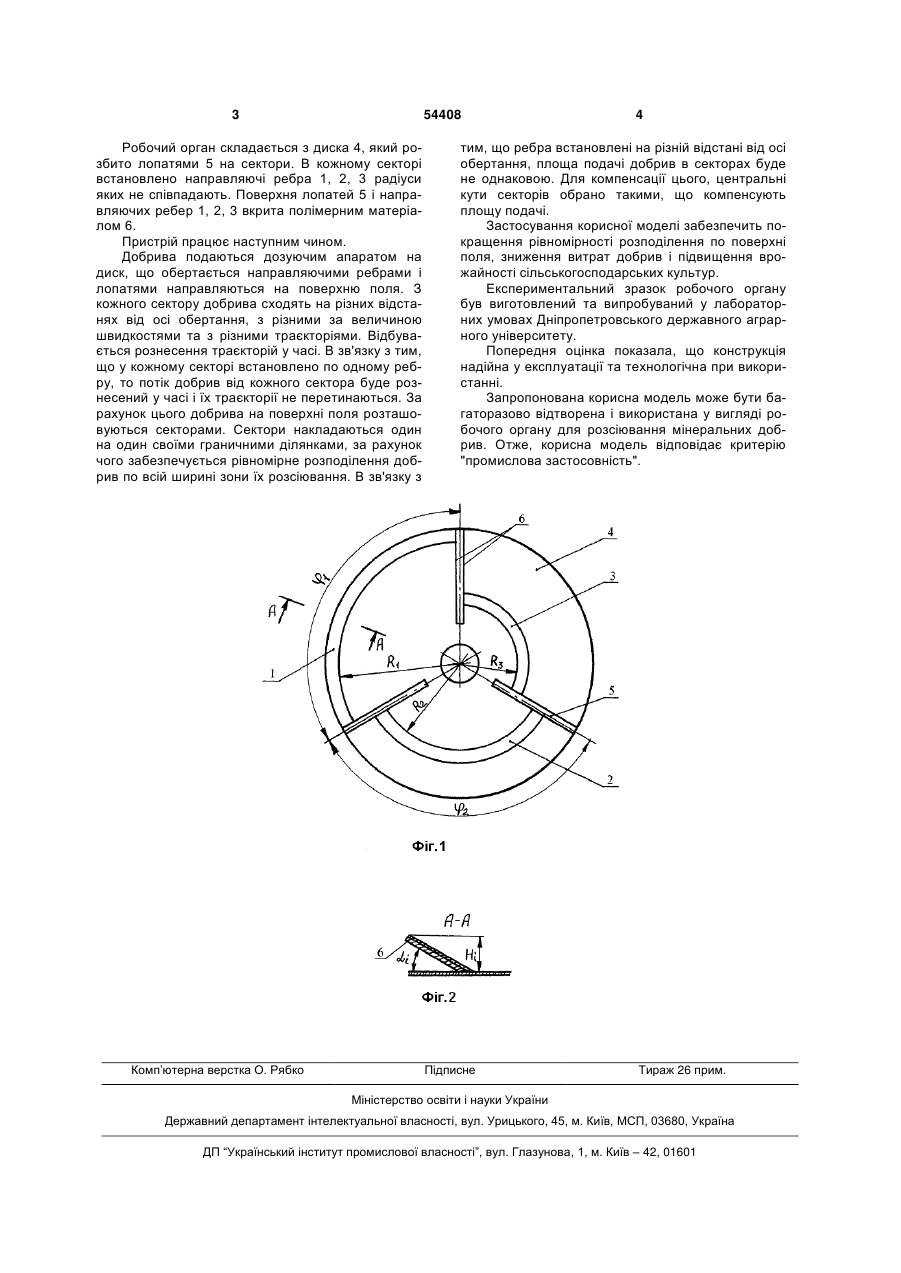

Робочий орган для розсіювання мінеральних добрив, який включає диск, поверхня якого розбита лопатями на сектори з різними центральними кутами, і в кожному секторі встановлено по одному направляючому ребру, радіуси обертання яких не співпадають, який відрізняється тим, що поверхні лопатей і направляючих ребер вкриті шаром полімерного матеріалу, наприклад капрону, що має добру адгезію з поверхнею і зменшує коефіцієнт тертя між робочими поверхнями і частками мінеральних добрив. (19) (21) u201004706 (22) 20.04.2010 (24) 10.11.2010 (46) 10.11.2010, Бюл.№ 21, 2010 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, КОБЕЦЬ ОЛЕКСАНДР МИКОЛАЙОВИЧ, ДЕРКАЧ ОЛЕКСІЙ ДМИТРОВИЧ, ВОЛИК БОРИС АНАТОЛІЙОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ, НАГІЄВА НАТАЛІЯ ОЛЕКСАНДРІВНА (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 54408 Робочий орган складається з диска 4, який розбито лопатями 5 на сектори. В кожному секторі встановлено направляючі ребра 1, 2, 3 радіуси яких не співпадають. Поверхня лопатей 5 і направляючих ребер 1, 2, 3 вкрита полімерним матеріалом 6. Пристрій працює наступним чином. Добрива подаються дозуючим апаратом на диск, що обертається направляючими ребрами і лопатями направляються на поверхню поля. З кожного сектору добрива сходять на різних відстанях від осі обертання, з різними за величиною швидкостями та з різними траєкторіями. Відбувається рознесення траєкторій у часі. В зв'язку з тим, що у кожному секторі встановлено по одному ребру, то потік добрив від кожного сектора буде рознесений у часі і їх траєкторії не перетинаються. За рахунок цього добрива на поверхні поля розташовуються секторами. Сектори накладаються один на один своїми граничними ділянками, за рахунок чого забезпечується рівномірне розподілення добрив по всій ширині зони їх розсіювання. В зв'язку з Комп’ютерна верстка О. Рябко 4 тим, що ребра встановлені на різній відстані від осі обертання, площа подачі добрив в секторах буде не однаковою. Для компенсації цього, центральні кути секторів обрано такими, що компенсують площу подачі. Застосування корисної моделі забезпечить покращення рівномірності розподілення по поверхні поля, зниження витрат добрив і підвищення врожайності сільськогосподарських культур. Експериментальний зразок робочого органу був виготовлений та випробуваний у лабораторних умовах Дніпропетровського державного аграрного університету. Попередня оцінка показала, що конструкція надійна у експлуатації та технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органу для розсіювання мінеральних добрив. Отже, корисна модель відповідає критерію "промислова застосовність". Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
