Пристрій для виробництва гранульованого металу

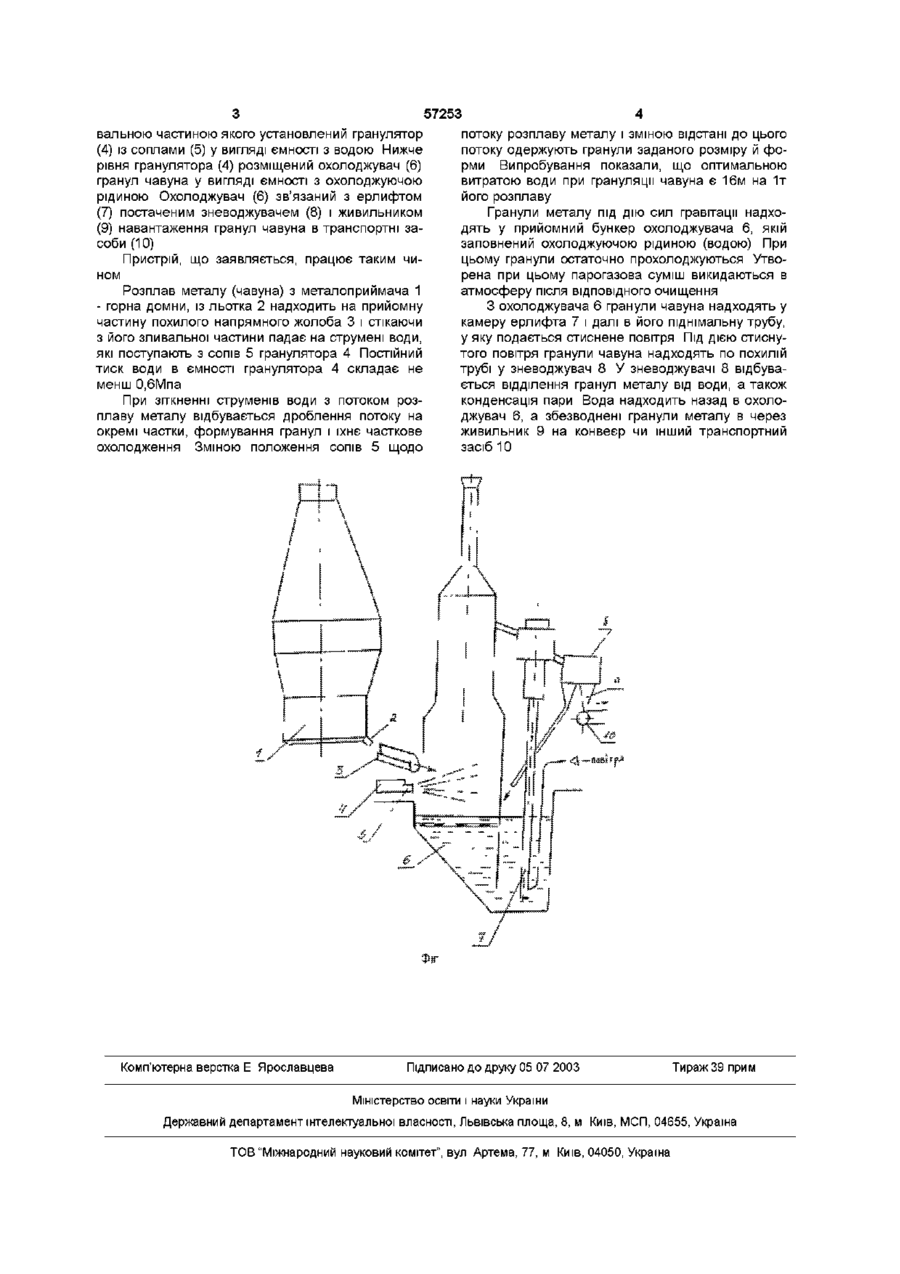

Пристрій для виробництва гранульованого металу, якій містить металоприймач з отвором для зливу розплаву металу, гранулятор із соплом для подачі води, охолоджувач гранул металу, який відрізняється тим, що металоприймачем є горн доменної печі, при цьому під устям льотки для зливу металу розташована приймальна частина напрямного жолоба, під зливальною частиною якого установлений гранулятор із соплами, виконаний у вигляді ємності з водою тиск якої складає не менш 0,6 МПа, при цьому нижче рівня гранулятора розміщений охолоджувач гранул металу у вигляді ємності з охолоджуючою рідиною, причому охолоджувач зв'язаний з ерліфтом, оснащеним зневоджувачем і живильником навантаження гранул чавуну в транспортні засоби Винахід відноситься до металургійного виробництва зокрема, до гранулювання розплавів металу Відомий пристрій для грануляції металевого розплаву, який містить жолоб для подачі розплаву, водоохолуджуємий обертовий гранулятор Гранулятор, виконаний у вигляді призми з ромбічною чи трикутною основою (А С СРСР №1263664, опубл 15 10 86р. Б В №38) Недоліком відомого пристрою є його конструктивна складність і великі енергетичні витрати на грануляцію розплаву Найбільш близьким технічним рішенням, обраним як прототип є пристрій для виробництва гранульованого металу, що містить металоприймач з отвором для зливу металу, гранулятор із соплом для подачі води, охолоджувач гранул металу (А С СРСР №1652030, опубл ЗО 05 91 р , Б В №20) Недоліком відомого пристрою є те, що розплав подається в окремий металоприймач при витіканні, із якого піддається грануляції Крім того, повне охолодження гранул здійснюється струменями води подаваними з додаткового сопла Це приводить до того, що частина металевого розплаву губиться через його охолодження в металоприймачу, а повне охолодження гранул струменями води приводить до її значних утрат Задачею винаходу є удосконалення пристрою для виробництва гранульованого металу, за раху нок його грануляції потоком води заданих параметрів, безпосередньо в МІСЦІ плавки вихідної сировини і повного охолодження в прийомної ємності заповненою водою Це дозволяє знизити втрати металу і технологічної води Поставлена задача вирішується за рахунок того, що пристрій для виробництва гранульованого металу, містить металоприймач з отвором для зливу розплаву металу, гранулятор із соплом для подачі води, охолоджувач гранул металу ВІДПОВІДНО ДО винаходу, металоприймачем є горн доменної печі, при цьому під устям льотка для зливу металу розташована прийомна частина направляючого жолоба під зливальною частиною якого установлений гранулятор із соплами, виконаний у вигляді ємності з водою тиск якої складає не менш 0,6Мпа, при цьому нижче рівня гранулятора розміщений охолоджувач гранул металу, у вигляді ємності з охолодною рідиною, при чому охолоджувач зв'язаний з ерлифтом постаченим зневоджувачем і живильником навантаження гранул чавуна в транспортні засоби Винахід, що заявляється, ілюструється схемою, на якій показаний пристрій для виробництва гранульованого металу Пристрій для виробництва гранульованого металу, містить металоприймач (1) - горн доменної печі, із льотком (2) для зливу розплаву металу Під устям льотка (2) для зливу металу розташована прийомна частина напрямного жолоба (3) під зли СО Ю 1 Ю 57253 вальною частиною якого установлений гранулятор (4) із соплами (5) у вигляді ємності з водою Нижче рівня гранулятора (4) розміщений охолоджувач (6) гранул чавуна у вигляді ємності з охолоджуючою рідиною Охолоджувач (6) зв'язаний з ерлифтом (7) постаченим зневоджувачем (8) і живильником (9) навантаження гранул чавуна в транспортні засоби (10) Пристрій, що заявляється, працює таким чином Розплав металу (чавуна) з металоприймача 1 - горна домни, із льотка 2 надходить на прийомну частину похилого напрямного жолоба 3 і стікаючи з його зливальної частини падає на струмені води, які поступають з сопів 5 гранулятора 4 Постійний тиск води в ємності гранулятора 4 складає не менш 0,6Мпа При зіткненні струменів води з потоком розплаву металу відбувається дроблення потоку на окремі частки, формування гранул і їхнє часткове охолодження Зміною положення сопів 5 щодо Комп'ютерна верстка Е Ярославцева потоку розплаву металу і зміною відстані до цього потоку одержують гранули заданого розміру й форми Випробування показали, що оптимальною витратою води при грануляції чавуна є 16м на 1т його розплаву Гранули металу під дію сил гравітації надходять у прийомний бункер охолоджувача 6, якій заповнений охолоджуючою рідиною (водою) При цьому гранули остаточно прохолоджуються Утворена при цьому парогазова суміш викидаються в атмосферу після ВІДПОВІДНОГО очищення З охолоджувача 6 гранули чавуна надходять у камеру ерлифта 7 і далі в його піднімальну трубу, у яку подається стиснене повітря Під ДІЄЮ стиснутого повітря гранули чавуна надходять по похилій трубі у зневоджувач 8 У зневоджувачі 8 відбувається відділення гранул металу від води, а також конденсація пари Вода надходить назад в охолоджувач 6, а збезводнені гранули металу в через живильник 9 на конвеєр чи інший транспортний засіб 10 Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
