Хімічна пастка із сигналізацією спрацювання

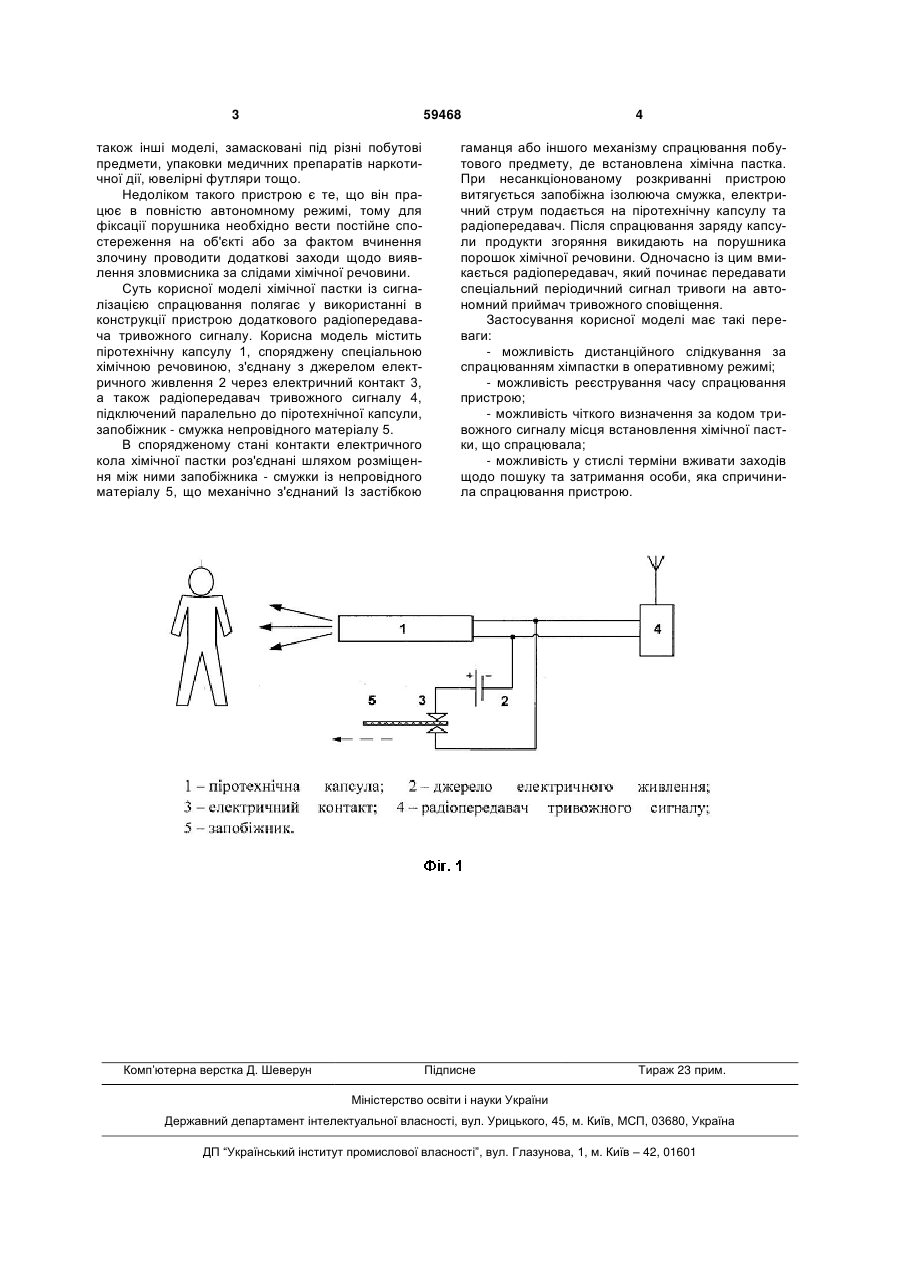

Хімічна пастка із сигналізацією спрацювання, яка складається з піротехнічної капсули, приєднаної до джерела електроживлення через нормально розімкнуті контакти, яка відрізняється тим, що паралельно до контактів піротехнічної капсули підключений радіопередавач тривожного сигналу. (19) (21) u201015864 (22) 29.12.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) ОРЛОВ ЮРІЙ ЮРІЙОВИЧ, ЗОЛОТУХІН КОСТЯНТИН СЕМЕНОВИЧ, КУХАРЕНКО СЕРГІЙ ВІКТОРОВИЧ, ЧЕРНЄЙ ВОЛОДИМИР ВАСИЛЬОВИЧ, АРТЕМЕНКО ПЕТРО ПЕТРОВИЧ 3 59468 також інші моделі, замасковані під різні побутові предмети, упаковки медичних препаратів наркотичної дії, ювелірні футляри тощо. Недоліком такого пристрою є те, що він працює в повністю автономному режимі, тому для фіксації порушника необхідно вести постійне спостереження на об'єкті або за фактом вчинення злочину проводити додаткові заходи щодо виявлення зловмисника за слідами хімічної речовини. Суть корисної моделі хімічної пастки із сигналізацією спрацювання полягає у використанні в конструкції пристрою додаткового радіопередавача тривожного сигналу. Корисна модель містить піротехнічну капсулу 1, споряджену спеціальною хімічною речовиною, з'єднану з джерелом електричного живлення 2 через електричний контакт 3, а також радіопередавач тривожного сигналу 4, підключений паралельно до піротехнічної капсули, запобіжник - смужка непровідного матеріалу 5. В спорядженому стані контакти електричного кола хімічної пастки роз'єднані шляхом розміщення між ними запобіжника - смужки із непровідного матеріалу 5, що механічно з'єднаний Із застібкою Комп’ютерна верстка Д. Шеверун 4 гаманця або іншого механізму спрацювання побутового предмету, де встановлена хімічна пастка. При несанкціонованому розкриванні пристрою витягується запобіжна ізолююча смужка, електричний струм подається на піротехнічну капсулу та радіопередавач. Після спрацювання заряду капсули продукти згоряння викидають на порушника порошок хімічної речовини. Одночасно із цим вмикається радіопередавач, який починає передавати спеціальний періодичний сигнал тривоги на автономний приймач тривожного сповіщення. Застосування корисної моделі має такі переваги: - можливість дистанційного слідкування за спрацюванням хімпастки в оперативному режимі; - можливість реєстрування часу спрацювання пристрою; - можливість чіткого визначення за кодом тривожного сигналу місця встановлення хімічної пастки, що спрацювала; - можливість у стислі терміни вживати заходів щодо пошуку та затримання особи, яка спричинила спрацювання пристрою. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
