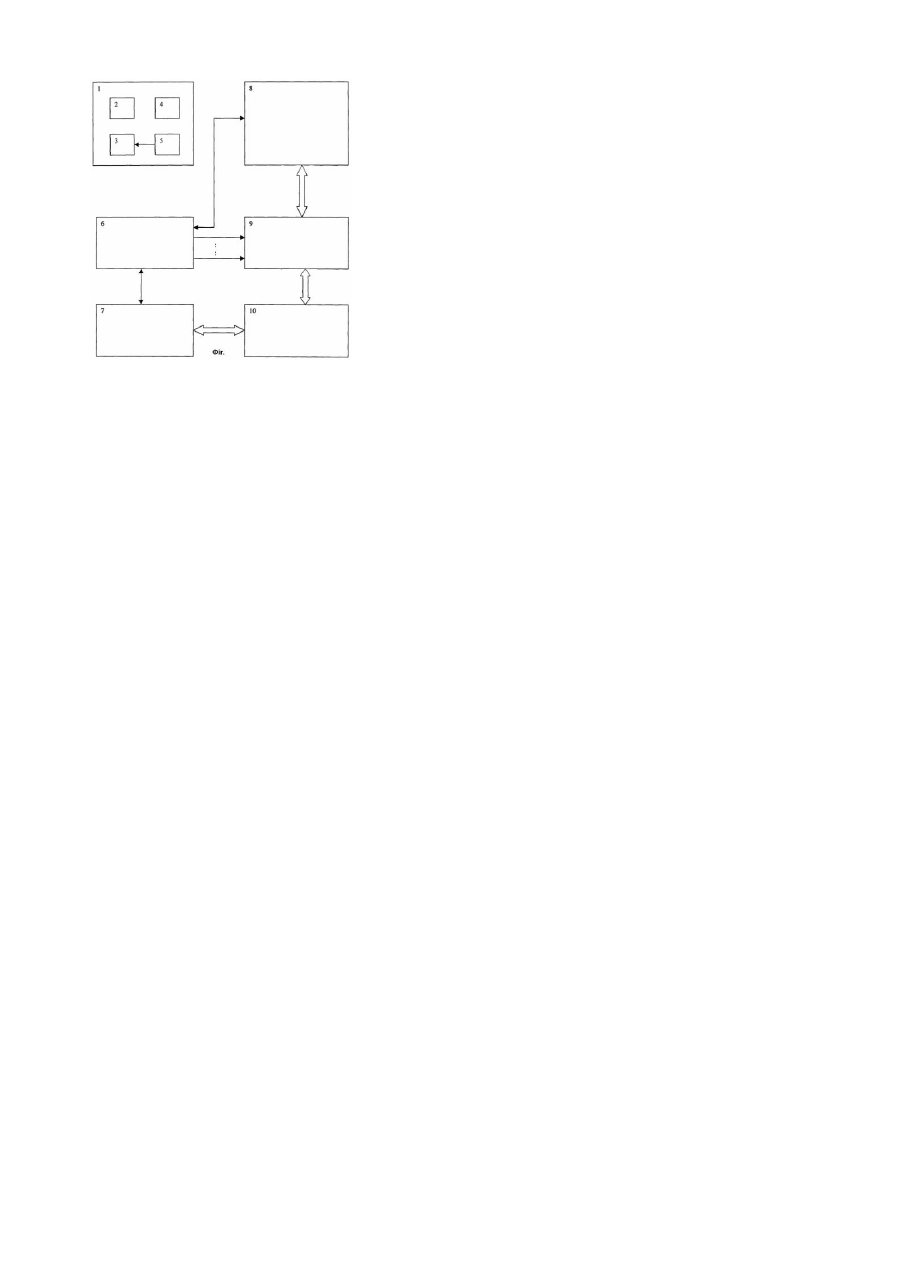

Пристрій для регулювання і перевірки антенно-фідерної системи станції радіотехнічного контролю

Корисна модель відноситься до галузі радіотехніки, а саме до радіотехнічних вимірювань і може бути використана для регулювання і перевірки антенних систем станцій радіотехнічного контролю (СРТК). Відомо, що антенно-фідерна система (АФС) будь-якої СРТК є однією із основних складових частин станції і являє собою досить складну систему антен різних частотних діапазонів у смузі розвідуваних частот, до складу яких входять опромінювачі та дзеркала. Найбільш близьким по технічній суті до пропонованого пристрою є пристрій для орієнтації антени [1], який може бути використаний для регулювання і перевірки антени і складається з щогли, на якій встановлена платформа з можливістю переміщення в просторі та фіксації у потрібному положенні. На платформі розміщують випромінюючі антени. Пристрій в складі комплексного робочого місця на спеціалізованому полігоні забезпечує орієнтацію антен імітаторів джерел радіосигналів, але його обмежені функціональні можливості не забезпечують реалізації технічних вимог до створення набору радіосигналів у широкому частотному діапазоні, зокрема неможливо забезпечити розміщення та функціонування кількох, рознесених по висоті, імітаторів радіосигналів, створення сценаріїв складної радіоелектронної обстановки при випромінені в ефір у заданому напрямку радіосигналів у розширеній смузі частот. В основу запропонованого технічного рішення поставлено завдання розробки такого пристрою для регулювання і перевірки АФС станції радіотехнічного контролю, який забезпечив би при введенні у відомий пристрій нових конструктивних елементів, а саме стенда перевірки і багатоповерхової вишки та нових зв'язків, позбавлення або зменшення впливу наведених ви ще недоліків відомого аналогічного пристрою і, як наслідок, досягнення технічного результату - підвищення виробничої та економічної ефективності виготовлення АФС, зменшення собівартості, поліпшення метрологічних показників. Вирішення поставленого завдання досягається тим, що в пристрій для регулювання і перевірки АФС СРТК, представлений комплексним робочим місцем, розгорнутим на спеціалізованому полігоні, яке містить в собі вишку, дистанційовану від АФС й забезпечену засобами електроживлення, зв'язку, управління, механічним обладнанням, антенами та НВЧ - генераторами імітаторів джерел радіосигналів, АФС на опорно-поворотному пристрої, ЕОМ та багатоканальний радіоприймач, входи якого підключені до сигнальних виходів АФС, виходи до портів ЕОМ, порти опорно-поворотного пристрою підключені до ЕОМ, введені стенд перевірки з наборами комутаторів, світлови х індикаторів, кабельною мережею та на вишці додатково встановлені кілька поверхів, утворених рухомими по вертикалі площадками, при цьому, ви ходи стенда підключені до управляючих входів АФС, а си гнальні виходи АФС до відповідних входів стенда. До відмітних ознак запропонованого технічного рішення відносяться те, що комплексне робоче місце на спеціалізованому полігоні комплектується багатоповерховою вишкою для розміщення імітаторів радіосигналів і стендом перевірки, виходи якого підключені до управляючих входів АФС, а сигнальні виходи АФС до відповідних входів стенда. Такі зміни у складі пристрою сприяють підвищенню ефективності регулювання і перевірки АФС, так як наявність обладнаної багатоповерхової вишки забезпечує еквігоризонтальне розміщення кожної випромінюючої антени імітатора радіосигналів та відповідної по частоті секції АФС. Введення стенда перевірки з наборами комутаторів, світлови х індикаторів, кабелів та. підключення його до комплексного робочого місця дозволяє об'єднати апаратні засоби регулювального процесу в комплекс під управлінням ЕОМ, який при необхідності оперативно змінює конфігурацію, синтезує пеленгаційні вимірювачі різних частотних діапазонів, частково автоматизує регулювання та перевірку АФС. Таким чином зменшуються обсяг ручних регулювальних операцій, витрати часу та підвищується достовірність результатів регулювання та їх документального оформлення. Схема комплексного робочого місця, розгорнутого на спеціалізованому полігоні, зображена на креслені (Фіг.). Вона складається з вишки 1, встановлених на ній рухомих по вертикалі площадок 2, антен 3 з підключеними НВЧгенераторами 5 та блок засобів електроживлення, управління й зв'язку 4, АФС 6, встановленої на опорноповоротному пристрої 7, підключеного до АФС 6, стенда перевірки 8, підключеного до АФС 6, багатоканального радіоприймача 9 та ЕОМ 10, порти якої підключені до опорно-поворотного пристрою 7 та багатоканального радіоприймача 9, сигнальні виходи АФС 6 підключені до входів багатоканального радіоприймача 9, входи управління радіоприймача 9 підключені до стенда 8. Пристрій працює таким чином. На спеціалізованому полігоні розгортається комплексне робоче місце, встановлюється багатоповерхова вишка з імітаторами радіосигналів, виконуються всі попередні конструкційні монтажні операції АФС, опорно-поворотного пристрою, радіоприймача, ЕОМ та стенда перевірки, електричний монтаж та підключення у відповідності зі схемою (Фіг.) та те хнічною документацією на складальні одиниці АФС. Далі виконуються юстирувальні регулювання геометричних параметрів АФС, горизонталей площадок багатоповерхової вишки та випромінюючих антен імітаторів радіосигналів. Після чого вмикаються джерела живлення і шляхом взаємодії АФС 6, опорно-поворотного пристрою 7, стенда 8, приймача 9, під керуванням ЕОМ 10 знімають парціальні діаграми направленості антен кожного частотного діапазону, виконують доводочні юстирувальні регулювання для забезпечення симетрії діаграм направленості спарених антен та фазових набігів їх радіотрактів, мінімізації рівнів бокових пелюстків антен. Далі з допомогою ЕОМ синтезують опорний пеленгаційний вимірювач в азимутальній площині на основі несиметричної рупорно-параболічної спареної антени, вимірюють метрологічні параметри вимірювача, досліджують похибки, їх розподілення, можливість мінімізації в процесі регулювальних впливів. На наступному етапі почергово створюють пеленгатори у кожному частотному діапазоні з набору, який перекриває АФС, вимірюють похибки пеленгаційних вимірювачів на основі еталонного масиву метрологічних характеристик опорного вимірювача, визначають компенсуючі доданки та/або множники до результатів вимірювань та формують файли компенсуючих поправок для кожного пеленгатора, які зберігають у пам'яті ЕОМ й використовують в процесі експлуатації для підвищення точності радіолокаційних вимірювань. Джерела інформації: 1. Патент РФ №2062535, МПК 6 H01Q 003/08.
