Аерозольний балон

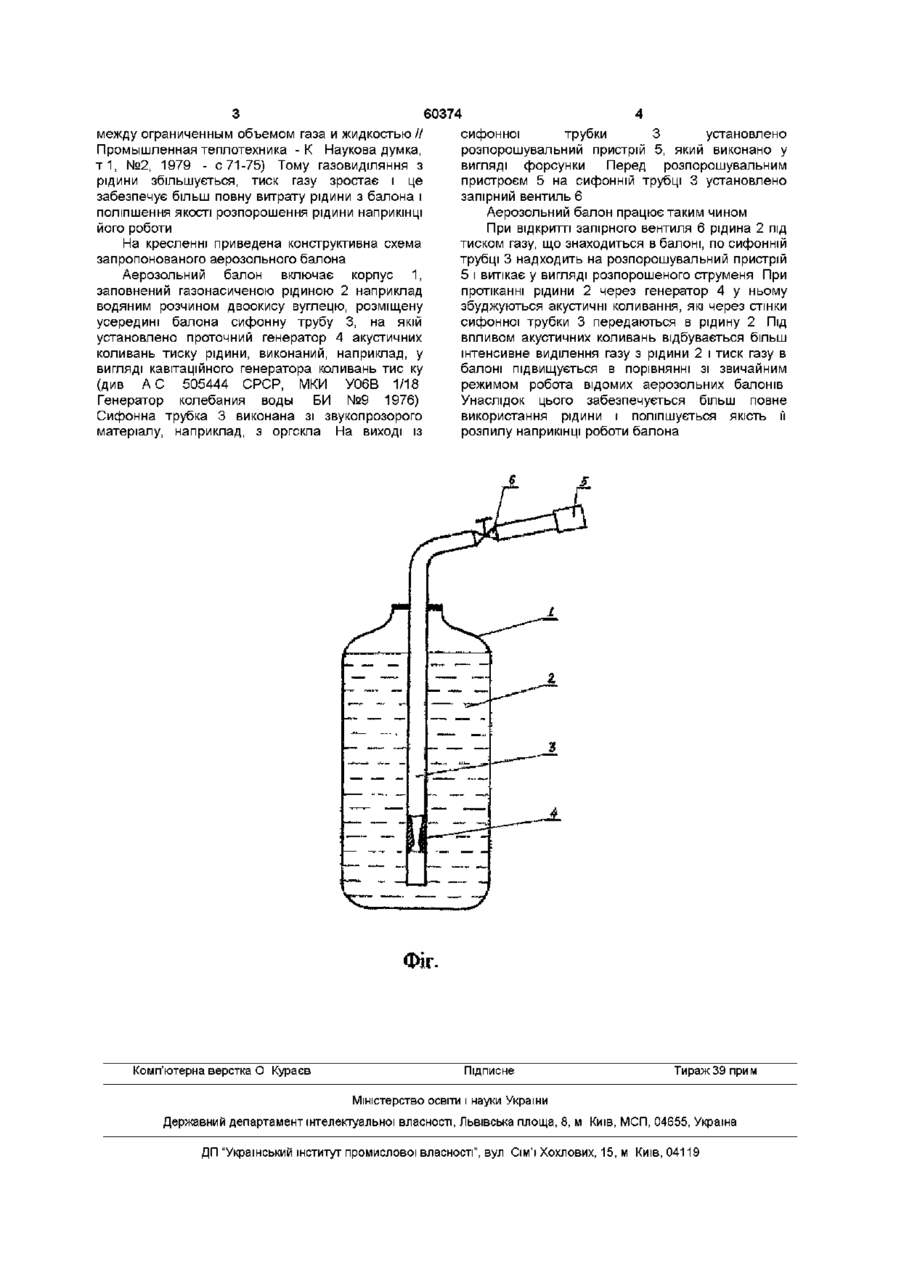

Аерозольний балон, що містить корпус з газонасиченою рідиною, сифонну трубку, запірний орган і розпилювальний пристрій, який відрізняється тим, що на сифонній трубці, що виконана зі звукопроникного матеріалу, встановлений проточний генератор акустичних коливань тиску рідини знижує корисну ємність балона В основу винаходу поставлено задачу удосконалити аерозольний балон шляхом уведення нових конструктивних елементів для забезпечення інтенсифікації газовиділення з рідини при роботі балона, що приведе до збільшення тиску газу в ба лоні і, отже, більш повній витраті рідини і поліпшенню якості розпорошення Поставлена задача розв'язується тим, що в аерозольному балоні, який містить корпус, сифонну трубку, запірний орган і розпорошувальний пристрій, ВІДПОВІДНО ДО винаходу, сифонна трубка виконана зі звукопрозорого матеріалу і на ній устаневлено проточний генератор акустичних коливань тиску рідини ВІДМІННИМИ ознаками запропонованого аерозольного балона від прототипу є наявність на сифонній трубці проточного генератора акустичних коливань і виконання сифонної трубки зі звукопрозорого матеріалу Установка на сифонній трубці проточного генератора акустичних коливань дозволяє при протіканні рідини через сифонну трубку генерувати акустичні коливання, які унаслідок звукопрозорості матеріалу трубки впливають на рідину, що знаходиться в балоні Як відомо, при впливі акустичних коливань інтенсифікується масообмін у газорідинній системі (див О К Шетанков Влияние резонансных звуковых колебаний на массообмен О го о (О между ограниченным объемом газа и жидкостью // Промышленная теплотехника - К Наукова думка, т 1 , №2, 1979 - с 71-75) Тому газовиділяння з рідини збільшується, тиск газу зростає і це забезпечує більш повну витрату рідини з балона і поліпшення якості розпорошення рідини наприкінці його роботи На кресленні приведена конструктивна схема запропонованого аерозольного балона Аерозольний балон включає корпус 1, заповнений газонасиченою рідиною 2 наприклад водяним розчином двоокису вуглецю, розміщену усередині балона сифонну трубу 3, на якій установлено проточний генератор 4 акустичних коливань тиску рідини, виконаний, наприклад, у вигляді кавітаційного генератора коливань тис ку (див А С 505444 СРСР, МКИ У06В 1/18 Генератор колебания воды БИ №9 1976) Сифонна трубка 3 виконана зі звукопрозорого матеріалу, наприклад, з оргскла На виході із 60374 сифонної трубки 3 установлено розпорошувальний пристрій 5, який виконано у вигляді форсунки Перед розпорошувальним пристроєм 5 на сифонній трубці 3 установлено запірний вентиль 6 Аерозольний балон працює таким чином При відкритті запірного вентиля 6 рідина 2 під тиском газу, що знаходиться в балоні, по сифонній трубці 3 надходить на розпорошувальний пристрій 5 і витікає у вигляді розпорошеного струменя При протіканні рідини 2 через генератор 4 у ньому збуджуються акустичні коливання, які через стінки сифонної трубки 3 передаються в рідину 2 Під впливом акустичних коливань відбувається більш інтенсивне виділення газу з рідини 2 і тиск газу в балоні підвищується в порівнянні зі звичайним режимом робота відомих аерозольних балонів Унаслідок цього забезпечується більш повне використання рідини і поліпшується якість її розпилу наприкінці роботи балона ФІГ. Комп'ютерна верстка О Кураєв Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
