Стаціонарний багатокомпонентний газоаналізатор

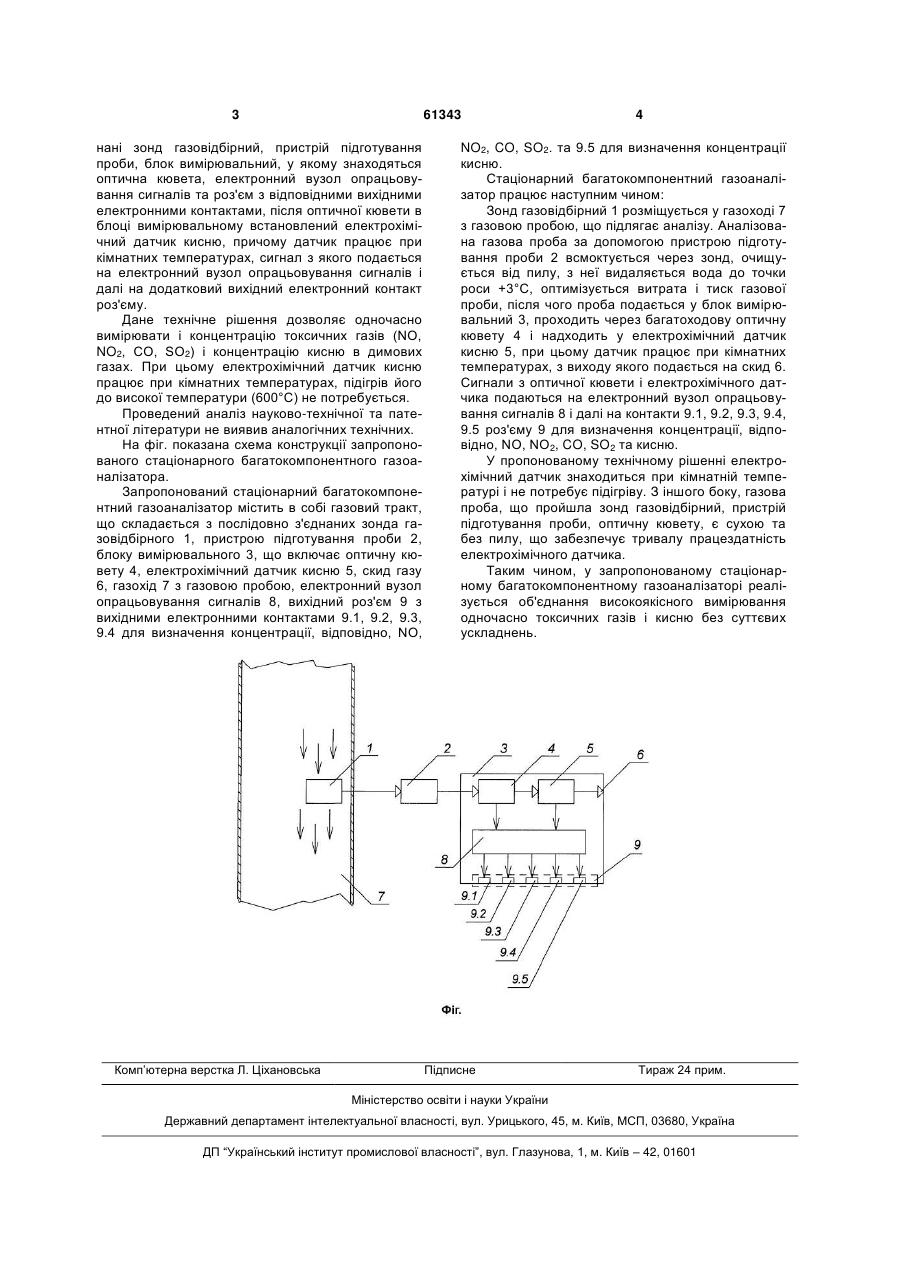

Стаціонарний багатокомпонентний газоаналізатор, який включає газовий тракт, що містить послідовно з'єднані зонд газовідбірний, пристрій під 3 61343 нані зонд газовідбірний, пристрій підготування проби, блок вимірювальний, у якому знаходяться оптична кювета, електронний вузол опрацьовування сигналів та роз'єм з відповідними вихідними електронними контактами, після оптичної кювети в блоці вимірювальному встановлений електрохімічний датчик кисню, причому датчик працює при кімнатних температурах, сигнал з якого подається на електронний вузол опрацьовування сигналів і далі на додатковий вихідний електронний контакт роз'єму. Дане технічне рішення дозволяє одночасно вимірювати і концентрацію токсичних газів (NO, NO2, CO, SО2) і концентрацію кисню в димових газах. При цьому електрохімічний датчик кисню працює при кімнатних температурах, підігрів його до високої температури (600°С) не потребується. Проведений аналіз науково-технічної та патентної літератури не виявив аналогічних технічних. На фіг. показана схема конструкції запропонованого стаціонарного багатокомпонентного газоаналізатора. Запропонований стаціонарний багатокомпонентний газоаналізатор містить в собі газовий тракт, що складається з послідовно з'єднаних зонда газовідбірного 1, пристрою підготування проби 2, блоку вимірювального 3, що включає оптичну кювету 4, електрохімічний датчик кисню 5, скид газу 6, газохід 7 з газовою пробою, електронний вузол опрацьовування сигналів 8, вихідний роз'єм 9 з вихідними електронними контактами 9.1, 9.2, 9.3, 9.4 для визначення концентрації, відповідно, NO, Комп’ютерна верстка Л. Ціхановська 4 NO2, CO, SO2. та 9.5 для визначення концентрації кисню. Стаціонарний багатокомпонентний газоаналізатор працює наступним чином: Зонд газовідбірний 1 розміщується у газоході 7 з газовою пробою, що підлягає аналізу. Аналізована газова проба за допомогою пристрою підготування проби 2 всмоктується через зонд, очищується від пилу, з неї видаляється вода до точки роси +3°С, оптимізується витрата і тиск газової проби, після чого проба подається у блок вимірювальний 3, проходить через багатоходову оптичну кювету 4 і надходить у електрохімічний датчик кисню 5, при цьому датчик працює при кімнатних температурах, з виходу якого подається на скид 6. Сигнали з оптичної кювети і електрохімічного датчика подаються на електронний вузол опрацьовування сигналів 8 і далі на контакти 9.1, 9.2, 9.3, 9.4, 9.5 роз'єму 9 для визначення концентрації, відповідно, NO, NO2, CO, SO2 та кисню. У пропонованому технічному рішенні електрохімічний датчик знаходиться при кімнатній температурі і не потребує підігріву. З іншого боку, газова проба, що пройшла зонд газовідбірний, пристрій підготування проби, оптичну кювету, є сухою та без пилу, що забезпечує тривалу працездатність електрохімічного датчика. Таким чином, у запропонованому стаціонарному багатокомпонентному газоаналізаторі реалізується об'єднання високоякісного вимірювання одночасно токсичних газів і кисню без суттєвих ускладнень. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
