Пристрій для визначення еластичності легеневих судин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 61697

Опубліковано: 25.07.2011

Автори: Уманський Володимир Якович, Норейко Борис Вікторович, Норейко Сергій Борисович, Роганов Леонід Михайлович

Завантажити PDF файл.

Формула / Реферат

Пристрій для визначення еластичності судин малого кола кровообігу, що містить мундштук - загубник з повітроводом, дросель, датчики статичного й динамічного тиску, реєструвальний прилад, датчики для реєстрації пульсації судин малого кола кровообігу, підсилювачі сигналів вихідного рівня датчиків статичного й динамічного тиску зі схемою температурної компенсації, який відрізняється тим, що датчики тиску додатково забезпечені схемами калібрування вихідної напруги, які містять ємність фіксованого об'єму, ємність змінного об'єму й під'єднувач до виходів датчиків пристрою для введення даних у комп'ютер, причому датчик динамічного тиску додатково забезпечений осцилографічним пристроєм, облаштованим датчиком акустичних коливань і пневматичною манжетою для дозованої компресії артеріальної судини великого кола кровообігу.

Текст

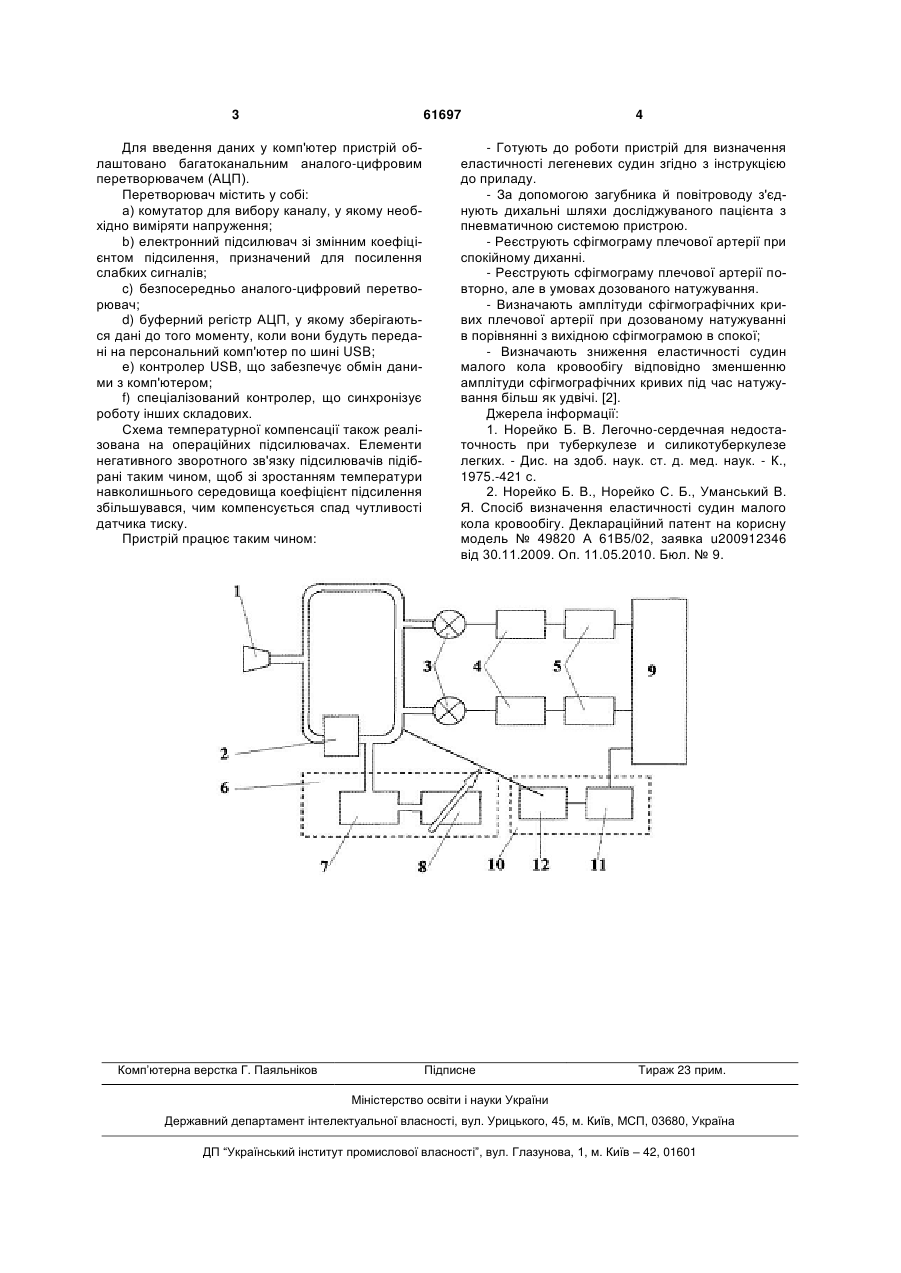

Пристрій для визначення еластичності судин малого кола кровообігу, що містить мундштук загубник з повітроводом, дросель, датчики статичного й динамічного тиску, реєструвальний прилад, датчики для реєстрації пульсації судин малого 3 61697 Для введення даних у комп'ютер пристрій облаштовано багатоканальним аналого-цифровим перетворювачем (АЦП). Перетворювач містить у собі: a) комутатор для вибору каналу, у якому необхідно виміряти напруження; b) електронний підсилювач зі змінним коефіцієнтом підсилення, призначений для посилення слабких сигналів; c) безпосередньо аналого-цифровий перетворювач; d) буферний регістр АЦП, у якому зберігаються дані до того моменту, коли вони будуть передані на персональний комп'ютер по шині USB; е) контролер USB, що забезпечує обмін даними з комп'ютером; f) спеціалізований контролер, що синхронізує роботу інших складових. Схема температурної компенсації також реалізована на операційних підсилювачах. Елементи негативного зворотного зв'язку підсилювачів підібрані таким чином, щоб зі зростанням температури навколишнього середовища коефіцієнт підсилення збільшувався, чим компенсується спад чутливості датчика тиску. Пристрій працює таким чином: Комп’ютерна верстка Г. Паяльніков 4 - Готують до роботи пристрій для визначення еластичності легеневих судин згідно з інструкцією до приладу. - За допомогою загубника й повітроводу з'єднують дихальні шляхи досліджуваного пацієнта з пневматичною системою пристрою. - Реєструють сфігмограму плечової артерії при спокійному диханні. - Реєструють сфігмограму плечової артерії повторно, але в умовах дозованого натужування. - Визначають амплітуди сфігмографічних кривих плечової артерії при дозованому натужуванні в порівнянні з вихідною сфігмограмою в спокої; - Визначають зниження еластичності судин малого кола кровообігу відповідно зменшенню амплітуди сфігмографічних кривих під час натужування більш як удвічі. [2]. Джерела інформації: 1. Норейко Б. В. Легочно-сердечная недостаточность при туберкулезе и силикотуберкулезе легких. - Дис. на здоб. наук. ст. д. мед. наук. - К., 1975.-421 с. 2. Норейко Б. В., Норейко С. Б., Уманський В. Я. Спосіб визначення еластичності судин малого кола кровообігу. Деклараційний патент на корисну модель № 49820 А 61В5/02, заявка u200912346 від 30.11.2009. Оп. 11.05.2010. Бюл. № 9. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for assessing elasticity of pulmonary blood vessels

Автори англійською

Rohanov Leonid Mykhailovych, Noreiko Borys Viktorovych, Umanskyi Volodymyr Yakovych, Noreiko Serhii Borysovych

Назва патенту російською

Устройство для определения эластичности сосудов малого круга кровообращения

Автори російською

Роганов Леонид Михайлович, Норейко Борис Викторович, Уманский Владимир Яковлевич, Норейко Сергей Борисович
