Устаткування для зневоднення осадів стічних промислових та комунальних вод

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 62010

Опубліковано: 10.08.2011

Автори: Атаманюк Олексій Анатолійович, Сидоренко Олексій Петрович, Назаренко Микола Прокопович

Завантажити PDF файл.

Формула / Реферат

Устаткування для зневоднення осадів стічних промислових та комунальних вод, що містить горизонтальний відстійник з лотками для підводу стічних вод і відводу просвітленої води, осадочну камеру, дренажні лотки, козловий грейферний кран, яке відрізняється тим, що дно відстійника виконане як жолоби, заповнені висівками коксу і з'єднані з дренажними лотками, і додатково містить графітові електроди, що з'єднані з джерелом живлення постійного струму, катоди розташовані у дренажних лотках, аноди - на поверхні стічних вод в осадочній камері.

Текст

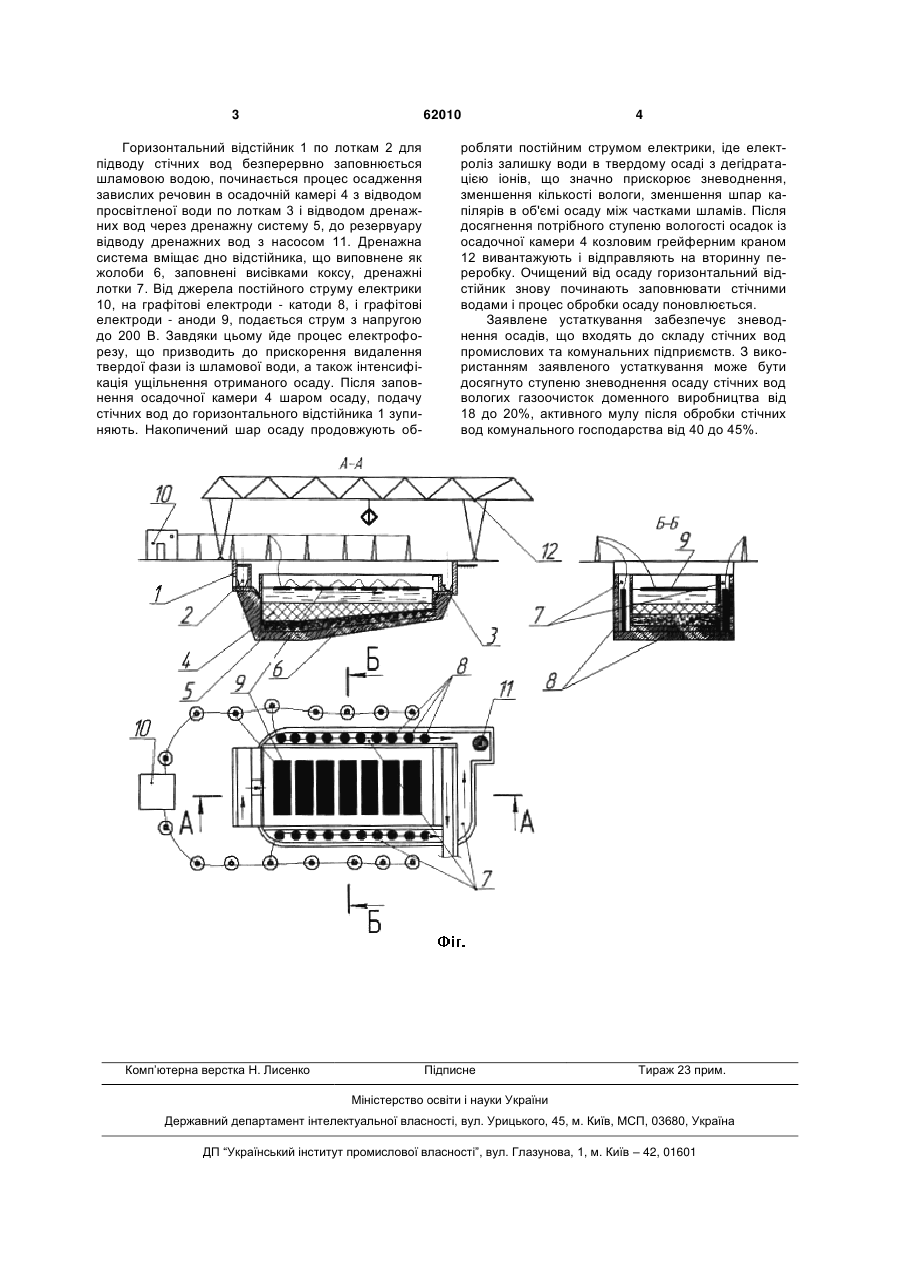

Устаткування для зневоднення осадів стічних промислових та комунальних вод, що містить го 3 62010 Горизонтальний відстійник 1 по лоткам 2 для підводу стічних вод безперервно заповнюється шламовою водою, починається процес осадження завислих речовин в осадочній камері 4 з відводом просвітленої води по лоткам 3 і відводом дренажних вод через дренажну систему 5, до резервуару відводу дренажних вод з насосом 11. Дренажна система вміщає дно відстійника, що виповнене як жолоби 6, заповнені висівками коксу, дренажні лотки 7. Від джерела постійного струму електрики 10, на графітові електроди - катоди 8, і графітові електроди - аноди 9, подається струм з напругою до 200 В. Завдяки цьому йде процес електрофорезу, що призводить до прискорення видалення твердої фази із шламової води, а також інтенсифікація ущільнення отриманого осаду. Після заповнення осадочної камери 4 шаром осаду, подачу стічних вод до горизонтального відстійника 1 зупиняють. Накопичений шар осаду продовжують об Комп’ютерна верстка Н. Лиcенко 4 робляти постійним струмом електрики, іде електроліз залишку води в твердому осаді з дегідратацією іонів, що значно прискорює зневоднення, зменшення кількості вологи, зменшення шпар капілярів в об'ємі осаду між частками шламів. Після досягнення потрібного ступеню вологості осадок із осадочної камери 4 козловим грейферним краном 12 вивантажують і відправляють на вторинну переробку. Очищений від осаду горизонтальний відстійник знову починають заповнювати стічними водами і процес обробки осаду поновлюється. Заявлене устаткування забезпечує зневоднення осадів, що входять до складу стічних вод промислових та комунальних підприємств. З використанням заявленого устаткування може бути досягнуто ступеню зневоднення осаду стічних вод вологих газоочисток доменного виробництва від 18 до 20%, активного мулу після обробки стічних вод комунального господарства від 40 до 45%. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Equipment for the dehydration of sludge of waste industrial and municipal water

Автори англійською

Atamaniuk Oleksii Anatoliiovych, Sydorenko Oleksii Petrovych, Nazarenko Mykola Prokopovych

Назва патенту російською

Оборудование для обезвоживания осадков сточных промышленных и коммунальных вод

Автори російською

Атаманюк Алексей Анатолиевич, Сидоренко Алексей Петрович, Назаренко Николай Прокопьевич

МПК / Мітки

МПК: C02F 11/00, C02F 11/12

Мітки: осадів, промислових, вод, стічних, устаткування, комунальних, зневоднення
