Пристрій для захисту гірничих виробок, споруд, обладнання та людей від ударних хвиль

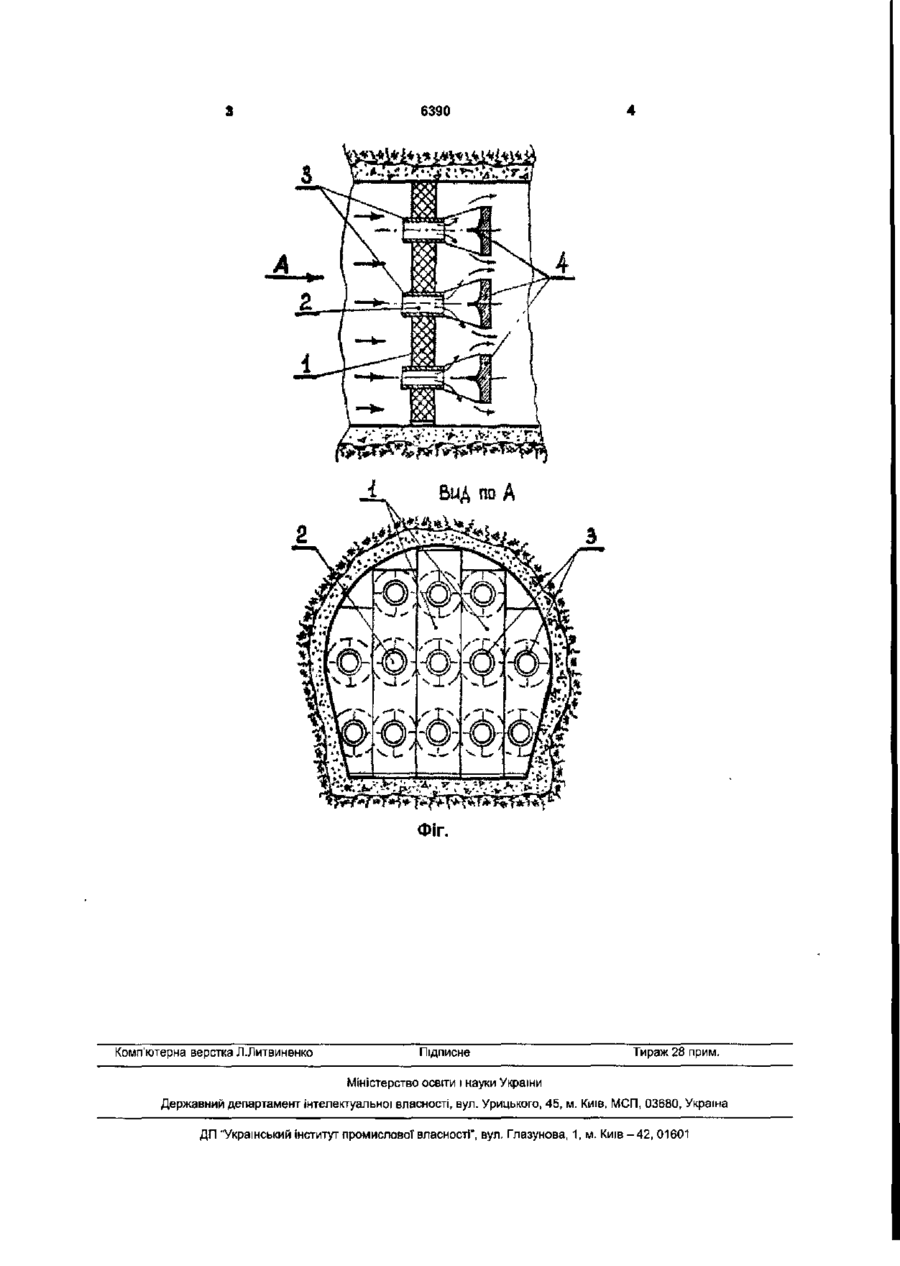

Пристрій для захисту гірничих виробок, споруд, обладнання та людей від ударних хвиль, що складається з рухомих перфорованих перемичок, які повністю перекривають поперечний переріз гірничої виробки і прикріплені до її стелі, який відрізняється тим, що в отвори перфорації впаяні металеві трубки, кінці яких з обох боків виступають за межі перемички, а за кінцями трубок, спрямованих у напрямку об'єктів, що підлягають захисту, розміщені реверсори. Корисна модель належить до гірничої та будівельної' промисловостей і може бути використана для захисту суміжних споруд, обладнання та обслуговуючого персоналу при проведенні вибухових робіт. Відомий пристрій для гасіння вибухових хвиль, що складається з еластичних перемичок, які повністю перекривають поперечний переріз гірничої виробки [1]. Недоліком існуючого пристрою є його низька ефективність. В основу корисної моделі поставлено задачу вдосконалення пристрою для захисту гірничих виробок, споруд, обладнання та людей від ударних хвиль шляхом розміщення в отворах перфорації металевих трубок, кінці яких з обох боків виступають за межі перемички, і розташування за кінцями трубок, спрямованих до об'єкта, що підлягає захисту, реверсорів забезпечити ефективне гасіння енергії вибухових хвиль та надійно захистити суміжні об'єкти, обладнання та обслуговуючий персонал при проведенні вибухових робіт Задача вирішується тим, що в отвори перфорації перемичок впаюють металеві трубки, кінці яких з обох боків виступають за межі перемички, що створює вихрові зони на шляху ударної хвилі, завдяки чому поглинається частина енергії вибуху За кінцями трубок, спрямованими в бік об'єктів, що підлягають захисту, розміщують реверсори для зміни напрямку ударних хвиль та зменшення динамічних навантажень Запропоновані вдосконалення дають змогу ефективно загасити ударні хвилі та звести до мінімуму їх вражаючу дію. На фігурі представлено схему пристрою для захисту гірничої виробки, споруд, обладнання та людей від ударних хвиль, що складається з еластичних перфорованих перемичок 1, в отвори 2 яких впаяно металеві трубки 3, за якими розташовані реверсори 4. До початку вибухових робіт між місцем їх проведення та об'єктами, що підлягають захисту, до стелі гірничої виробки кріпляться еластичні перфоровані перемички 1 з впаяними в їх отвори 2 металевими трубками 3. За кінцями трубок З, спрямованими в бік суміжних об'єктів, розміщують реверсори 4. При вибусі ударні хвилі взаємодіють з еластичною поверхнею перемичок 1 і втрачають при цьому частину енергії на подолання пружних деформацій. Частина енергії витрачається на обтікання смуг тіла перемичок. Ще частина енергії ударних хвиль поглинається вихровими потоками, які утворюються між виступаючими кінцями трубок 3. Ударні хвилі, що пройшли через трубки 3, потрапляють на реверсори 4, які змінюють напрямок їх руху та зменшують динамічні навантаження на суміжні об'єкти. Використання запропонованих вдосконалень дає змогу надійно захистити гірничі виробки, споруди, обладнання і обслуговуючий персонал від ударних хвиль. Джерела інформації. 1. Умнов А Е и др "Предупреждение и локализация взрывов в подземных выработках" М.: "Недра", 1990, с.261-277. со CD 6390 ФІГ. Комп'ютерна верстка Л.Литвиненко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вуп. Глазунова, 1, м. Київ-42, 01601
