Пристрій для розкольматації привибійної зони гідрогеологічних свердловин

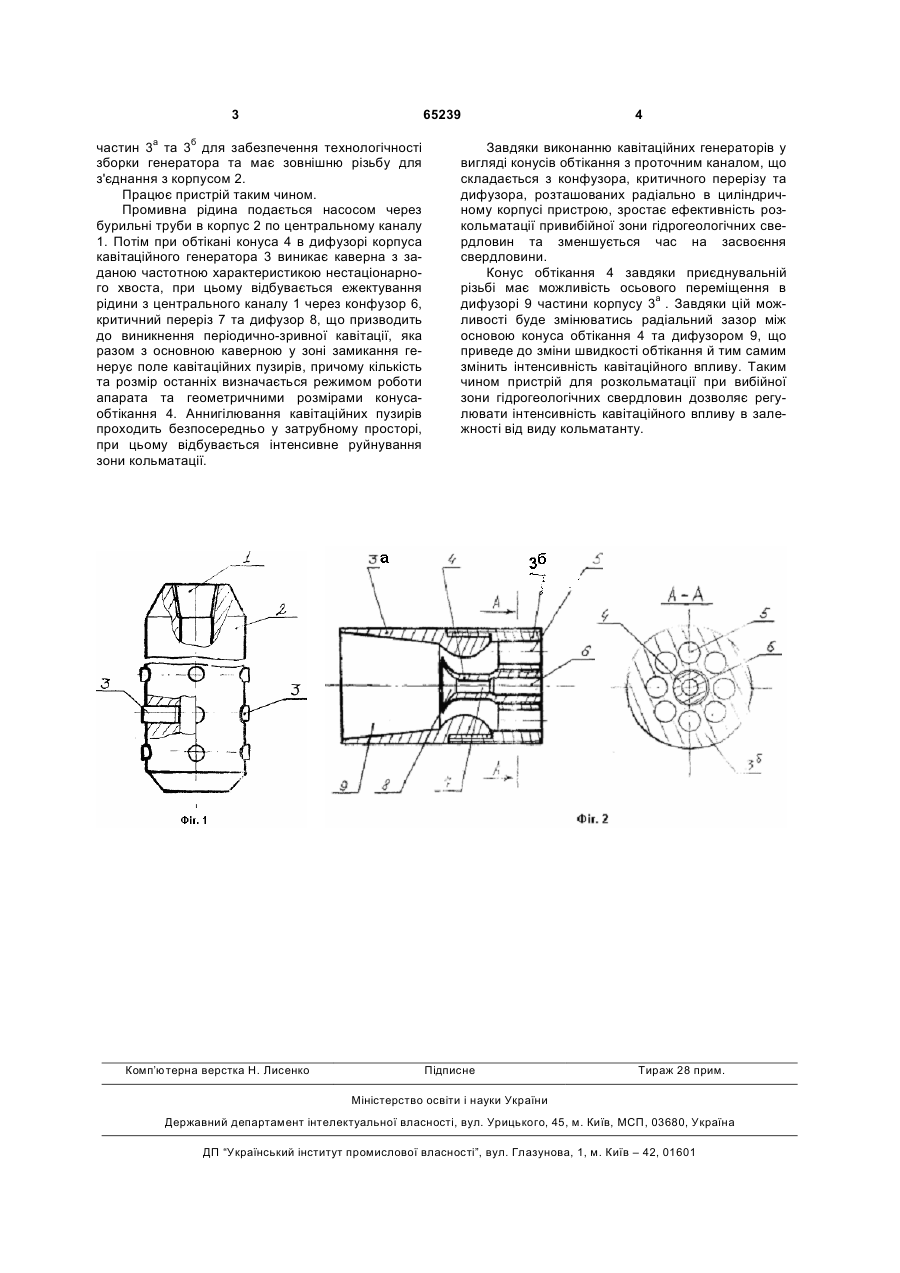

Пристрій для розкольматації привибійної зони гідрогеологічних свердловин, що містить корпус, в якому змонтовано кавітаційний генератор, який відрізняється тим, що додатково містить радіально розташовані відносно осі корпусу у декілька рядів кавітаційні генератори, кожен з яких має отвори для проходження рідини та конус обтікання з проточним каналом, що складається з конфузора, критичного перерізу та дифузора з можливістю осьового переміщення. (19) (21) 2003065823 (22) 24.06.2003 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ДАВИДЕНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ, UA, КАМИШАЦЬКИЙ ОЛЕКСАНДР ФЕДОРОВИЧ, UA (73) НАЦІОНАЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ, UA (56) RU 2047729, C1, 10.11.1995 RU 2070286, C1, 10.12.1996 3 65239 частин 3а та 3б для забезпечення технологічності зборки генератора та має зовнішню різьбу для з'єднання з корпусом 2. Працює пристрій таким чином. Промивна рідина подається насосом через бурильні труби в корпус 2 по центральному каналу 1. Потім при обтікані конуса 4 в дифузорі корпуса кавітаційного генератора 3 виникає каверна з заданою частотною характеристикою нестаціонарного хвоста, при цьому відбувається ежектування рідини з центрального каналу 1 через конфузор 6, критичний переріз 7 та дифузор 8, що призводить до виникнення періодично-зривної кавітації, яка разом з основною каверною у зоні замикання генерує поле кавітаційних пузирів, причому кількість та розмір останніх визначається режимом роботи апарата та геометричними розмірами конусаобтікання 4. Аннигілювання кавітаційних пузирів проходить безпосередньо у затрубному просторі, при цьому відбувається інтенсивне руйнування зони кольматації. Комп’ютерна верстка Н. Лисенко 4 Завдяки виконанню кавітаційних генераторів у вигляді конусів обтікання з проточним каналом, що складається з конфузора, критичного перерізу та дифузора, розташованих радіально в циліндричному корпусі пристрою, зростає ефективність розкольматації привибійної зони гідрогеологічних свердловин та зменшується час на засвоєння свердловини. Конус обтікання 4 завдяки приєднувальній різьбі має можливість осьового переміщення в дифузорі 9 частини корпусу 3а . Завдяки цій можливості буде змінюватись радіальний зазор між основою конуса обтікання 4 та дифузором 9, що приведе до зміни швидкості обтікання й тим самим змінить інтенсивність кавітаційного впливу. Таким чином пристрій для розкольматації при вибійної зони гідрогеологічних свердловин дозволяє регулювати інтенсивність кавітаційного впливу в залежності від виду кольматанту. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
