Пристрій для обробки біологічних об’єктів у змінному електромагнітному полі

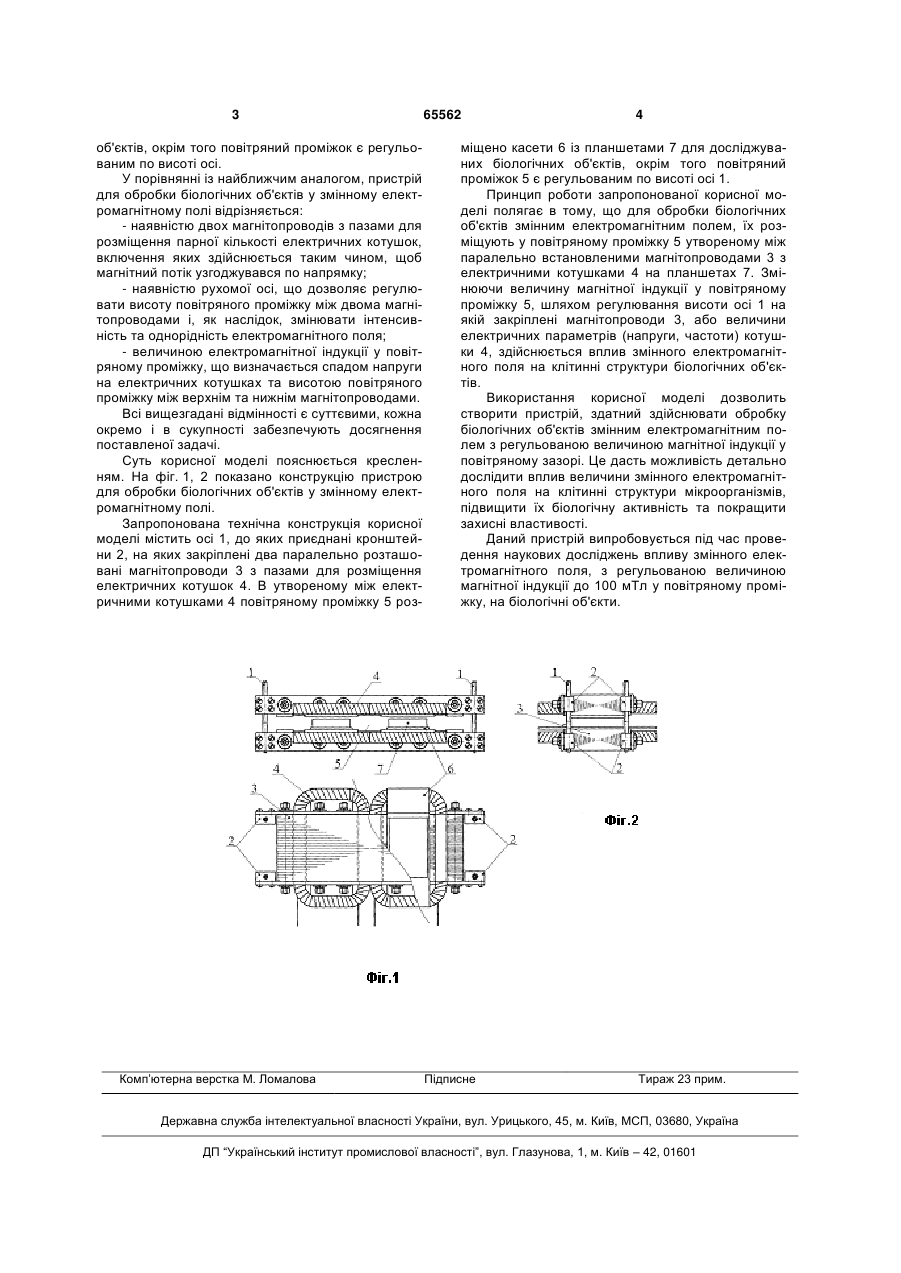

Пристрій для обробки біологічних об'єктів у змінному електромагнітному полі, що містить завантажувальний транспортер, на якому закріплений кронштейн з стопорним пальцем та кріпильними болтами, до якого прикріплене коромисло, що утримує шість модулів, кожен з яких склада 3 об'єктів, окрім того повітряний проміжок є регульованим по висоті осі. У порівнянні із найближчим аналогом, пристрій для обробки біологічних об'єктів у змінному електромагнітному полі відрізняється: - наявністю двох магнітопроводів з пазами для розміщення парної кількості електричних котушок, включення яких здійснюється таким чином, щоб магнітний потік узгоджувався по напрямку; - наявністю рухомої осі, що дозволяє регулювати висоту повітряного проміжку між двома магнітопроводами і, як наслідок, змінювати інтенсивність та однорідність електромагнітного поля; - величиною електромагнітної індукції у повітряному проміжку, що визначається спадом напруги на електричних котушках та висотою повітряного проміжку між верхнім та нижнім магнітопроводами. Всі вищезгадані відмінності є суттєвими, кожна окремо і в сукупності забезпечують досягнення поставленої задачі. Суть корисної моделі пояснюється кресленням. На фіг. 1, 2 показано конструкцію пристрою для обробки біологічних об'єктів у змінному електромагнітному полі. Запропонована технічна конструкція корисної моделі містить осі 1, до яких приєднані кронштейни 2, на яких закріплені два паралельно розташовані магнітопроводи 3 з пазами для розміщення електричних котушок 4. В утвореному між електричними котушками 4 повітряному проміжку 5 роз Комп’ютерна верстка М. Ломалова 65562 4 міщено касети 6 із планшетами 7 для досліджуваних біологічних об'єктів, окрім того повітряний проміжок 5 є регульованим по висоті осі 1. Принцип роботи запропонованої корисної моделі полягає в тому, що для обробки біологічних об'єктів змінним електромагнітним полем, їх розміщують у повітряному проміжку 5 утвореному між паралельно встановленими магнітопроводами 3 з електричними котушками 4 на планшетах 7. Змінюючи величину магнітної індукції у повітряному проміжку 5, шляхом регулювання висоти осі 1 на якій закріплені магнітопроводи 3, або величини електричних параметрів (напруги, частоти) котушки 4, здійснюється вплив змінного електромагнітного поля на клітинні структури біологічних об'єктів. Використання корисної моделі дозволить створити пристрій, здатний здійснювати обробку біологічних об'єктів змінним електромагнітним полем з регульованою величиною магнітної індукції у повітряному зазорі. Це дасть можливість детально дослідити вплив величини змінного електромагнітного поля на клітинні структури мікроорганізмів, підвищити їх біологічну активність та покращити захисні властивості. Даний пристрій випробовується під час проведення наукових досліджень впливу змінного електромагнітного поля, з регульованою величиною магнітної індукції до 100 мТл у повітряному проміжку, на біологічні об'єкти. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
