Протифільтраційна система для заглибленої частини споруди

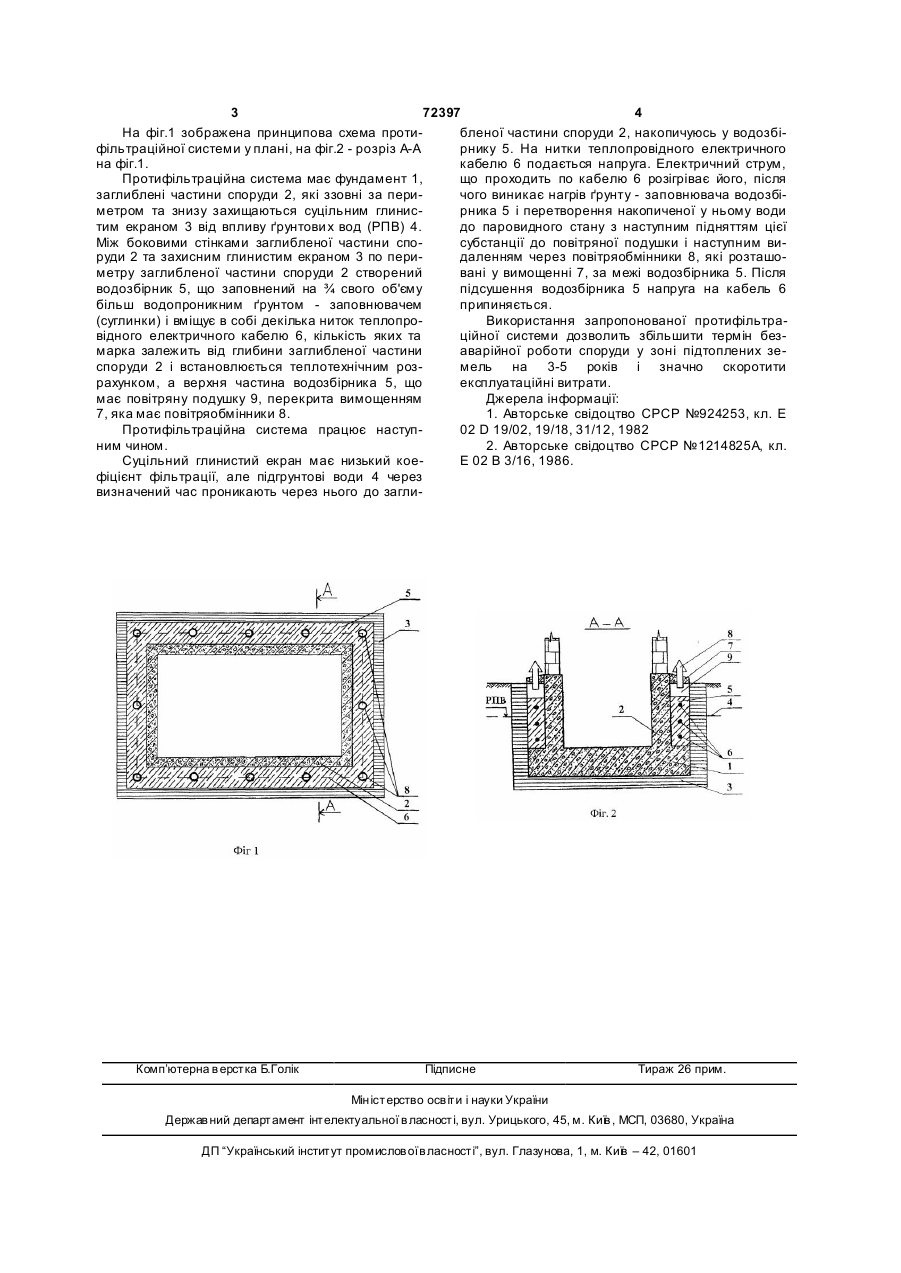

Протифільтраційна система для заглибленої частини споруди, що включає перепону, що утворена розташованою у ґрунті стінкою, яка має екран, що розташований у її основі і примикає до її 3 72397 4 На фіг.1 зображена принципова схема протибленої частини споруди 2, накопичуюсь у водозбіфільтраційної системи у плані, на фіг.2 - розріз А-А рнику 5. На нитки теплопровідного електричного на фіг.1. кабелю 6 подається напруга. Електричний струм, Протифільтраційна система має фундамент 1, що проходить по кабелю 6 розігріває його, після заглиблені частини споруди 2, які ззовні за перичого виникає нагрів ґрунту - заповнювача водозбіметром та знизу захищаються суцільним глинисрника 5 і перетворення накопиченої у ньому води тим екраном 3 від впливу ґрунтови х вод (РПВ) 4. до паровидного стану з наступним підняттям цієї Між боковими стінками заглибленої частини спосубстанції до повітряної подушки і наступним вируди 2 та захисним глинистим екраном 3 по перидаленням через повітряобмінники 8, які розташометру заглибленої частини споруди 2 створений вані у вимощенні 7, за межі водозбірника 5. Після водозбірник 5, що заповнений на ¾ свого об'єму підсушення водозбірника 5 напруга на кабель 6 більш водопроникним ґрунтом - заповнювачем припиняється. (суглинки) і вміщує в собі декілька ниток теплопроВикористання запропонованої протифільтравідного електричного кабелю 6, кількість яких та ційної системи дозволить збільшити термін безмарка залежить від глибини заглибленої частини аварійної роботи споруди у зоні підтоплених зеспоруди 2 і встановлюється теплотехнічним розмель на 3-5 років і значно скоротити рахунком, а верхня частина водозбірника 5, що експлуатаційні витрати. має повітряну подушку 9, перекрита вимощенням Джерела інформації: 7, яка має повітряобмінники 8. 1. Авторське свідоцтво СРСР №924253, кл. Е Протифільтраційна система працює наступ02 D 19/02, 19/18, 31/12, 1982 ним чином. 2. Авторське свідоцтво СРСР №1214825А, кл. Суцільний глинистий екран має низький коеЕ 02 В 3/16, 1986. фіцієнт фільтрації, але підгрунтові води 4 через визначений час проникають через нього до загли Комп’ютерна в ерстка Б.Голік Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
