Генератор озону

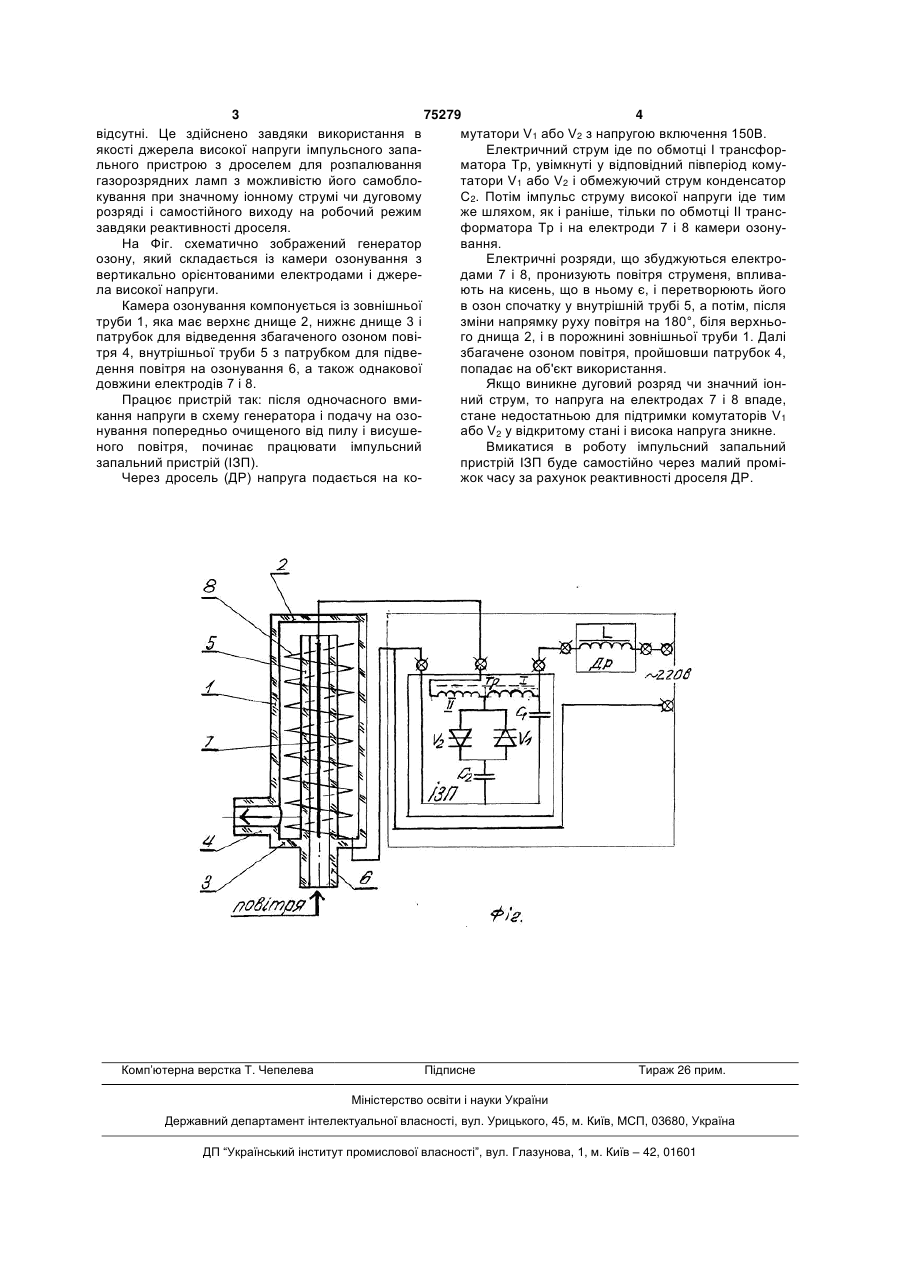

1. Генератор озону, який складається із камери озонування з вертикально орієнтованими електродами і джерела високої напруги, який відрізняється тим, що камера озонування виконана у вигляді двох концентричних труб, зовнішня із яких має верхнє і нижнє днища і патрубок внизу для відведення озонованого повітря, внутрішня труба з патрубком для підведення повітря на озонування 3 75279 4 відсутні. Це здійснено завдяки використання в мутатори V1 або V2 з напругою включення 150В. якості джерела високої напруги імпульсного запаЕлектричний струм іде по обмотці І трансфорльного пристрою з дроселем для розпалювання матора Тр, увімкнуті у відповідний півперіод комугазорозрядних ламп з можливістю його самоблотатори V1 або V2 і обмежуючий струм конденсатор кування при значному іонному струмі чи дуговому С2. Потім імпульс струму високої напруги іде тим розряді і самостійного виходу на робочий режим же шляхом, як і раніше, тільки по обмотці II трансзавдяки реактивності дроселя. форматора Тр і на електроди 7 і 8 камери озонуНа Фіг. схематично зображений генератор вання. озону, який складається із камери озонування з Електричні розряди, що збуджуються електровертикально орієнтованими електродами і джередами 7 і 8, пронизують повітря струменя, впливала високої напруги. ють на кисень, що в ньому є, і перетворюють його Камера озонування компонується із зовнішньої в озон спочатку у внутрішній трубі 5, а потім, після труби 1, яка має верхнє днище 2, нижнє днище 3 і зміни напрямку руху повітря на 180°, біля верхньопатрубок для відведення збагаченого озоном повіго днища 2, і в порожнині зовнішньої труби 1. Далі тря 4, внутрішньої труби 5 з патрубком для підвезбагачене озоном повітря, пройшовши патрубок 4, дення повітря на озонування 6, а також однакової попадає на об'єкт використання. довжини електродів 7 і 8. Якщо виникне дуговий розряд чи значний іонПрацює пристрій так: після одночасного вминий струм, то напруга на електродах 7 і 8 впаде, кання напруги в схему генератора і подачу на озостане недостатньою для підтримки комутаторів V1 нування попередньо очищеного від пилу і висушеабо V2 у відкритому стані і висока напруга зникне. ного повітря, починає працювати імпульсний Вмикатися в роботу імпульсний запальний запальний пристрій (ІЗП). пристрій ІЗП буде самостійно через малий проміЧерез дросель (ДР) напруга подається на кожок часу за рахунок реактивності дроселя ДР. Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
