Витратомір дудіна для рідких та газоподібних середовищ

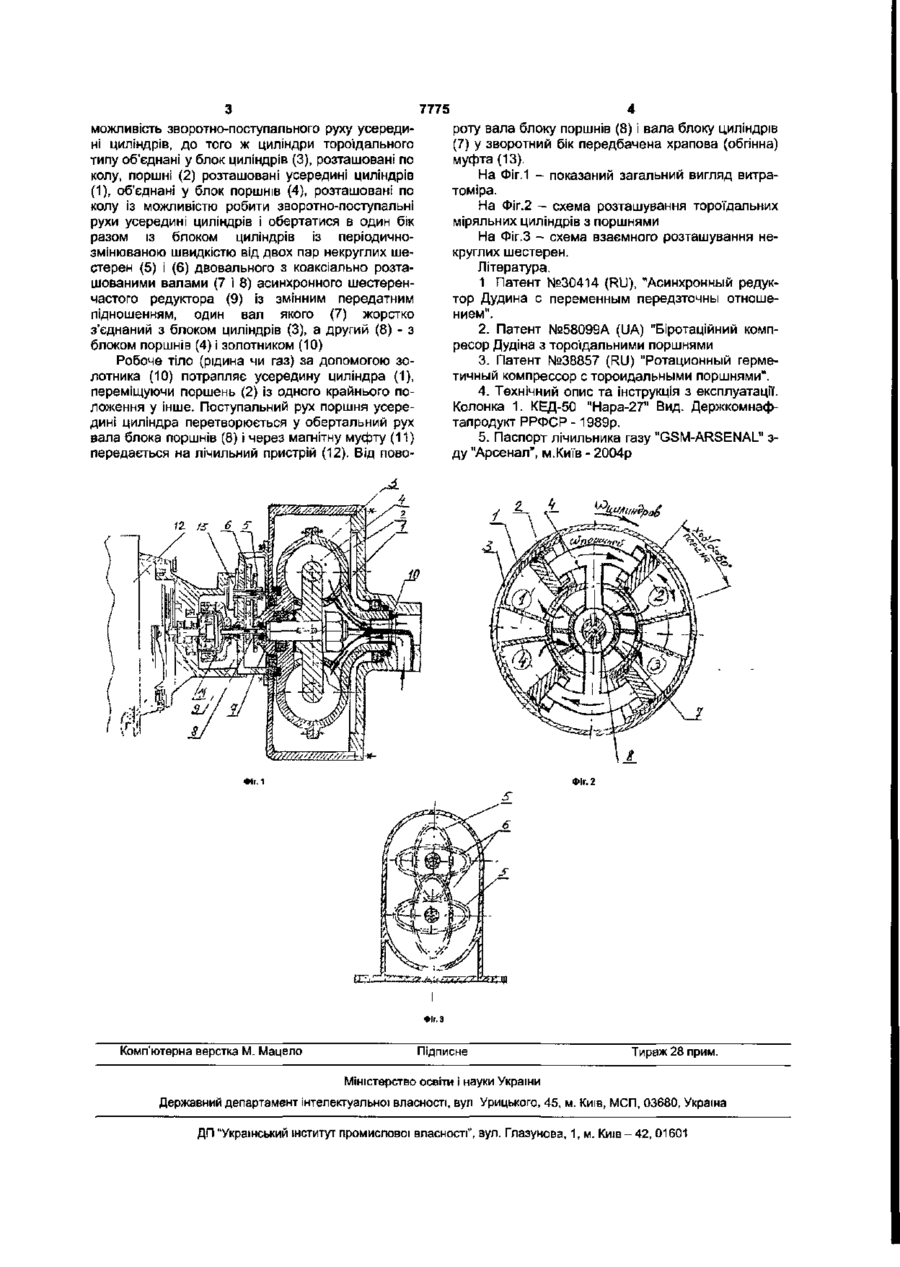

Витратомір для рідких та газоподібних середовищ складається з корпусу, блока циліндрів з поршнями, які мають можливість зворотнопоступального руху усередині циліндрів, який від різняється тим, що тороїдального типу, розташовані по колу поршні розміщені усередині циліндрів і з'єднані у блок поршнів, розташовані по колу з можливістю здійснювати зворотно-поступальні рухи усередині циліндрів і обертатися в один бік з блоком циліндрів від некруглих шестерень двовального з коаксіально розташованими валами асинхронного шестеренчастого редуктора із змінним передатним відношенням, один вал якого жорстко з'єднаний з блоком циліндрів, а другий - з блоком поршнів. Витратомір Дудіна призначений для вимірювання витрат рідких та газоподібних середовищ Відомий вимірювач об'єму рідини типу ПЖ-425, який використовується для виміру палива у бензоколонках, який являє собою чотирьохциліндровий гідравлічний двигун, циліндри якого вилиті у спільному блоці і розташовані за взаємно перпендикулярними вісями. У циліндрах знаходяться поршні, які ущільнені манжетами, та куліси, які з'єднані із колінчастим валом, на кінці якого жорстко посаджений золотник, що обертається. Потік палива за допомогою золотника спрямовується по черзі до кожного із циліндрів, переміщуючи поршні усередині циліндрів із одного крайнього положення в інше Поступальний рух поршнів за допомогою куліс перетворюється у обертальний рух колінчастого валу та золотника, який передається на лічильне обладнання. Кожна пара поршнів має вільний хід за рахунок зазору між роликами колінчастого валу та пазом куліси, який регулюється юстирувальним гвинтом. Внаслідок чого при незмінній довжині циліндра збільшується чи зменшується мертва зона між днищем циліндра та поршнем у його мертвій точці, що при малих витратах знижує точність приладу, таким чином його погрішність вельми зростає. Є відомим витратомір для природного газу та інших неагресивних газових середовищ типу "CSM-ARSENAL", принцип дії якого базується на обертанні двох роторів усередині спільного корпу су, синхронне обертання яких забезпечується за допомогою зубчастої передачі, яка складається із двох круглих синхронізуючих шестерен, що жорстко посаджені на вали роторів та знаходяться між собою у зачіпленні. При обертанні ротори своїми боковими поверхнями як лопастями перегоняють газ усередині корпусу від вхідного отвору до вихідного. За один оберт чиниться чотирьохразове переміщення одиничного об'єму газу. Обертання роторів передається на лічильний пристрій. Недоліком цього типу витратомірів є важкість досягнення якісного ущільнення по твірним роторів, які труться по корпусних деталях і при найменшому зносі поверхонь, що труться у роторів, різко збільшується перетікання газу. Спрацьовані поверхні корпусних деталей та роторів відновленню не підлягають із-за економічної недоцільності, тому термін служби роторних витратомірів обмежений. Розроблена авторами конструкція витратоміру також являється двороторна (Фіг.2), у якої чотири міряльні камери працюють за принципом переміщування круглих поршнів, які ущільнені манжетами чи ущільненими кільцями, усередині циліндрів тороїдального типу на кут 60°, що дозволяє проводити заміну кілець при їх зносі, на ремонтні та відновлювати необхідні зазори, продовжуючи термін служби витратоміра. Витратомір, який заявляється авторами, є біроторний пневмогідравлічний двигун із тороїдальними циліндрами (1) з поршнями (2), які мають 7775 можливість зворотно-поступального руху усередині циліндрів, до того ж циліндри тороїдального типу об'єднані у блок циліндрів (3), розташовані по колу, поршні (2) розташовані усередині циліндрів (1), об'єднані у блок поршнів (4), розташовані по колу із можливістю робити зворотно-поступальні рухи усередині циліндрів і обертатися в один бік разом із блоком циліндрів із періодичнозмінюваною швидкістю від двох пар некруглих шестерен (5) і (6) двовального з коаксіально розташованими валами (7 і 8) асинхронного шестеренчастого редуктора (9) із змінним передатним підношенням, один вал якого (7) жорстко з'єднаний з блоком циліндрів (3), а другий (8) - з блоком поршнів (4) і золотником (10) Робоче тіло (рідина чи газ) за допомогою золотника (10) потрапляє усередину циліндра (1), переміщуючи поршень (2) із одного крайнього положення у інше. Поступальний рух поршня усередині циліндра перетворюється у обертальний рух вала блока поршнів (8) і через магнітну муфту (11) передається на лічильний пристрій (12). Від пово роту вала блоку поршнів (8) і вала блоку циліндрів (7) у зворотний бік передбачена храпова (обгінна) муфта (13). На Фіг.1 - показаний загальний вигляд витратоміра. На Фіг.2 — схема розташування тороїдальних міряльних циліндрів з поршнями На Фіг.З - схема взаємного розташування некруглих шестерен. Література. 1 Патент №30414 (RU), "Асинхронный редуктор Дудина с переменным передзточны отношением". 2. Патент №58099А (UA) "Біротаційний компресор Дудіна з тороїдальними поршнями 3. Патент №38857 (RU) "Ротационный герметичный компрессор с тороидальными поршнями". 4. Технічний опис та інструкція з експлуатації. Колонка 1. КЕД-50 "Нара-27" Вид. Держкомнафтапродукт РРФСР - 1989р. 5. Паспорт лічильника газу "GSM-ARSENAL" зду "Арсенал", м.Київ - 2004р ФІг.2 Комп'ютерна верстка М. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
