Спосіб розробки пологих вугільних пластів

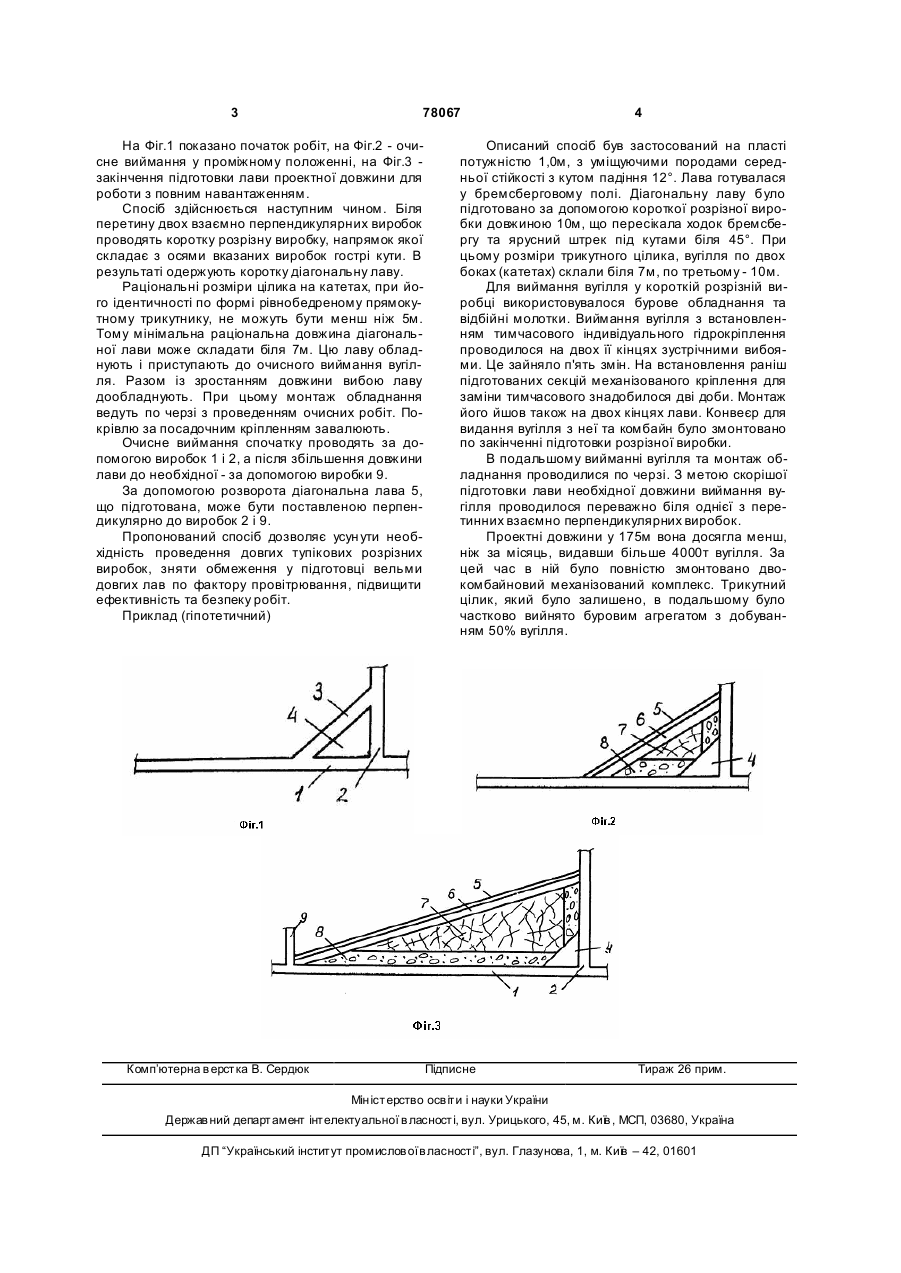

1. Спосіб розробки пологих вугільних пластів, що включає одержання в процесі проведення підготовчи х робіт короткої лави, діагонально розташованої до двох взаємно перпендикулярних підготовчи х виробок, її роботу від місця перетину цих 3 78067 На Фіг.1 показано початок робіт, на Фіг.2 - очисне виймання у проміжному положенні, на Фіг.3 закінчення підготовки лави проектної довжини для роботи з повним навантаженням. Спосіб здійснюється наступним чином. Біля перетину двох взаємно перпендикулярних виробок проводять коротку розрізну виробку, напрямок якої складає з осями вказаних виробок гострі кути. В результаті одержують коротку діагональну лаву. Раціональні розміри цілика на катетах, при його ідентичності по формі рівнобедреному прямокутному трикутнику, не можуть бути менш ніж 5м. Тому мінімальна раціональна довжина діагональної лави може складати біля 7м. Цю лаву обладнують і приступають до очисного виймання вугілля. Разом із зростанням довжини вибою лаву дообладнують. При цьому монтаж обладнання ведуть по черзі з проведенням очисних робіт. Покрівлю за посадочним кріпленням завалюють. Очисне виймання спочатку проводять за допомогою виробок 1 і 2, а після збільшення довжини лави до необхідної - за допомогою виробки 9. За допомогою розворота діагональна лава 5, що підготована, може бути поставленою перпендикулярно до виробок 2 і 9. Пропонований спосіб дозволяє усун ути необхідність проведення довгих тупікових розрізних виробок, зняти обмеження у підготовці вельми довгих лав по фактору провітрювання, підвищити ефективність та безпеку робіт. Приклад (гіпотетичний) Комп’ютерна в ерстка В. Сердюк 4 Описаний спосіб був застосований на пласті потужністю 1,0м, з уміщуючими породами середньої стійкості з кутом падіння 12°. Лава готувалася у бремсберговому полі. Діагональну лаву було підготовано за допомогою короткої розрізної виробки довжиною 10м, що пересікала ходок бремсбергу та ярусний штрек під кутами біля 45°. При цьому розміри трикутного цілика, вугілля по двох боках (катетах) склали біля 7м, по третьому - 10м. Для виймання вугілля у короткій розрізній виробці використовувалося бурове обладнання та відбійні молотки. Виймання вугілля з встановленням тимчасового індивідуального гідрокріплення проводилося на двох її кінцях зустрічними вибоями. Це зайняло п'ять змін. На встановлення раніш підготованих секцій механізованого кріплення для заміни тимчасового знадобилося дві доби. Монтаж його йшов також на двох кінцях лави. Конвеєр для видання вугілля з неї та комбайн було змонтовано по закінченні підготовки розрізної виробки. В подальшому вийманні вугілля та монтаж обладнання проводилися по черзі. З метою скорішої підготовки лави необхідної довжини виймання вугілля проводилося переважно біля однієї з перетинних взаємно перпендикулярних виробок. Проектні довжини у 175м вона досягла менш, ніж за місяць, видавши більше 4000т вугілля. За цей час в ній було повністю змонтовано двокомбайновий механізований комплекс. Трикутний цілик, який було залишено, в подальшому було частково вийнято буровим агрегатом з добуванням 50% вугілля. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
