Гнучкий гвинтовий робочий орган соковитискача

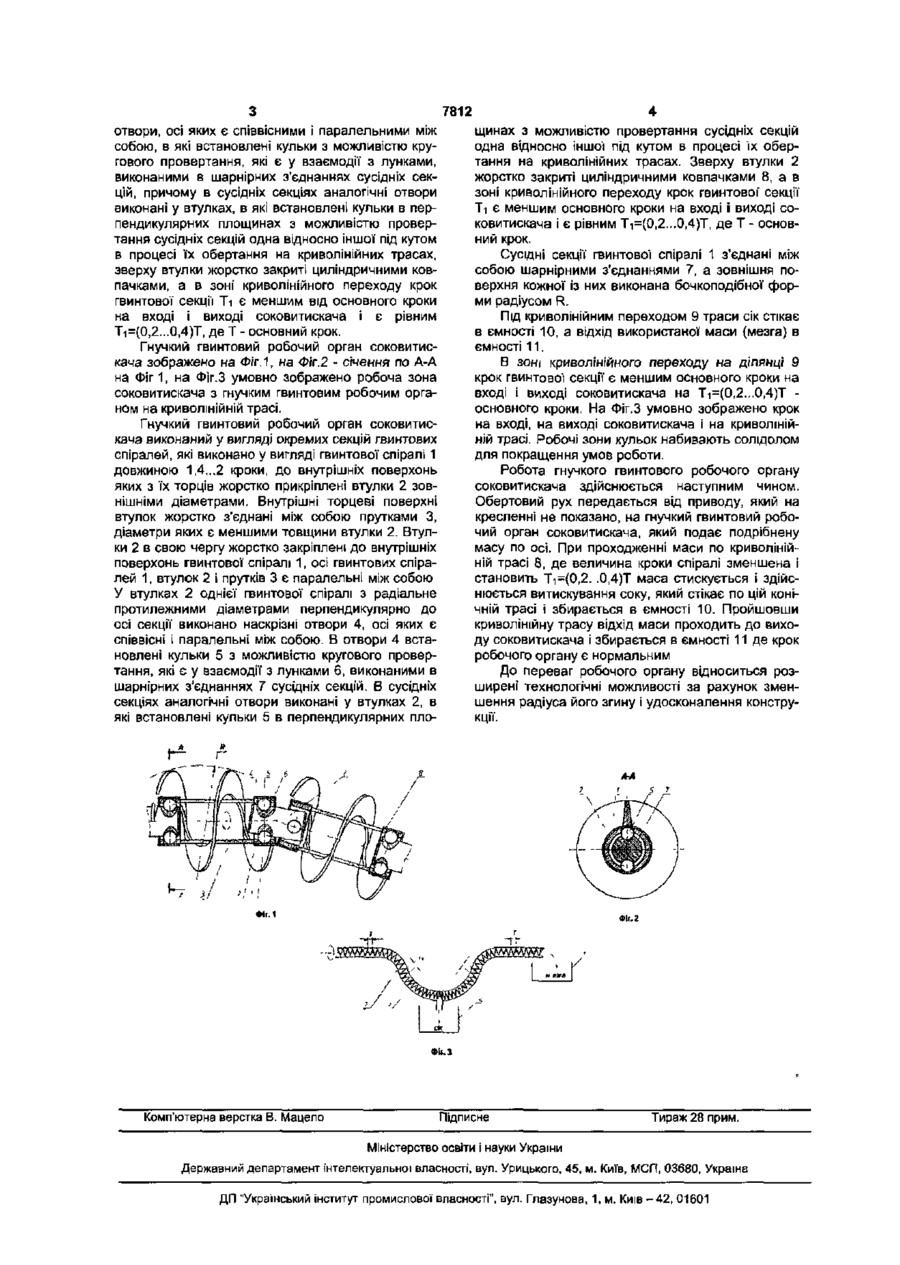

Гнучкий гвинтовий робочий орган соковитискача, який виконаний у вигляді окремих секцій гвинтових спіралей, втулок, які з'єднані між собою за допомогою шарнірних з'єднань, а зовнішня поверхня кожної секції гвинтової спіралі виконана бочкоподібної форми, який відрізняється тим, що секції* гнучкого соковитискача виконано у вигляді гвинтової спіралі довжиною 1,4.. 2 кроки, до внутрішніх поверхонь секцій з їх торців жорстко прикріплені втулки зовнішніми діаметрами, внутрішні торцеві поверхні втулок жорстко з'єднані між собою прутками, діаметри яких є меншими від товщини втул ки, вони, в свою чергу, жорстко закріплені до внутрішніх поверхонь гвинтової' спіралі, осі гвинтової секції, втулок і прутків є паралельними між собою, а в циліндричних втулках однієї гвинтової секції з радіально протилежними діаметрами перпендикулярно до осі секції виконано наскрізні отвори, осі яких є СПІВВІСНИМИ і паралельними між собою, в які встановлені кульки з можливістю кругового провертання, які є у взаємодії з лунками, виконаними в шарнірних з'єднаннях сусідніх секцій, причому в сусідніх секціях аналогічні отвори виконані у втулках, в які встановлені кульки в перпендикулярних площинах з можливістю провертання сусідніх секцій одна відносно іншої під кутом в процесі їх обертання на криволінійних трасах, зверху втулки жорстко закриті циліндричними ковпачками, а в зоні криволінійного переходу крок гвинтової секції Ті є меншим від основного кроку на вході і виході соковитискача і є рівним Ті=(0,2...0,4)Т, де Т - основний крок. CM Корисна модель відноситься до галузевого, харчового і переробного машинобудування і може мати практичне використання для видалення соку в овочах, фруктах, лікарських рослинах та інше. Відомий гнучкий робочий орган соковитискача, у вигляді окремих секцій гвинтових спіралей, втулок які з'єднані між собою за допомогою шарнірних з'єднань, а зовнішня поверхня кожної секції гвинтової спіралі виконана бочкоподібної форми [Патент №32020 Україна, Бюл. №7-11 2000р. Лещук Р.Я., Гевко Р.Б.]. Основний недолік гнучкого робочого органу полягає в тому, що при роботі на криволінійних трасах радіус кривизни є досить великим, тому конструкція має обмежені технологічні властивості. В основу корисної моделі покладена задача вдосконалення конструкції гнучкого гвинтового робочого органу і розширення функціональних можливостей соковитискача, шляхом виконання його у вигляді окремих секцій гвинтових спіралей, втулок, які з'єднані між собою за допомогою шарнірних з'єднань, а зовнішня поверхня кожної секції гвинтової спіралі виконана бочкоподібної форми, причому секції" гнучкого соковитискача виконано у вигляді гвинтової спіралі довжиною 1,4... 2 кроки, до внутрішніх поверхонь секцій з їх торців жорстко прикріплені втулки зовнішніми діаметрами, внутрішні торцеві поверхні втулок жорстко з'єднані між собою прутками, діаметри яких є меншими від товщини втулки, вони, в свою чергу, жорстко закріплені до внутрішніх поверхонь гвинтової спіралі, осі гвинтової секції, втулок і прутків є паралельними між собою, а в циліндричних втулках однієї гвинтової секції з радіальне протилежними діаметрами перпендикулярно до осі секції виконано наскрізні оо 7812 щинах з можливістю провертання сусідніх секцій одна відносно іншої під кутом в процесі їх обертання на криволінійних трасах. Зверху втулки 2 жорстко закриті циліндричними ковпачками 8, а в зоні криволінійного переходу крок гвинтової секції Ті є меншим основного кроки на вході і виході соковитискача і є рівним Ті=(0,2...0,4)Т, де Т - основний крок, Сусідні секції гвинтової спіралі 1 з'єднані між собою шарнірними з'єднаннями 7, а зовнішня поверхня кожної із них виконана бочкоподібної1 форми радіусом R. Під криволінійним переходом 9 траси сік стікає в ємності 10, а відхід використаної маси (мезга) в ємності 11. В зоні криволінійного переходу на ділянці 9 крок гвинтової секції є меншим основного кроки на вході і виході соковитискача на Ті=(0,2...0,4)Т основного кроки. На Фіг.З умовно зображено крок на вході, на виході соковитискача і на криволінійній трасі. Робочі зони кульок набивають солідолом для покращення умов роботи. Робота гнучкого гвинтового робочого органу соковитискача здійснюється наступним чином. Обертовий рух передається від приводу, який на кресленні не показано, на гнучкий гвинтовий робочий орган соковитискача, який подає подрібнену масу по осі. При проходженні маси по криволінійній трасі 8, де величина кроки спіралі зменшена і становить Ті=(0,2. .0,4)Т маса стискується і здійснюється витискування соку, який стікає по цій конічній трасі і збирається в ємності 10. Пройшовши криволінійну трасу відхід маси проходить до виходу соковитискача І збирається в ємності 11 де крок робочого органу є нормальним До переваг робочого органу відноситься розширені технологічні можливості за рахунок зменшення радіуса його згину і удосконалення конструкції. отвори, осі яких є СПІВВІСНИМИ і паралельними між собою, в які встановлені кульки з можливістю кругового провертання, які є у взаємодії з лунками, виконаними в шарнірних з'єднаннях сусідніх секцій, причому в сусідніх секціях аналогічні отвори виконані у втулках, в які встановлені кульки в перпендикулярних площинах з можливістю провертання сусідніх секцій одна відносно іншої під кутом в процесі їх обертання на криволінійних трасах, зверху втулки жорстко закриті циліндричними ковпачками, а в зоні криволінійного переходу крок гвинтової секції Ті є меншим від основного кроки на вході і виході соковитискача І є рівним Т-і=(0,2...0,4)Т, де Т - основний крок. Гнучкий гвинтовий робочий орган соковитискача зображено на Фіг. 1, на Фіг.2 - січення по А-А на Фіг 1, на Фіг.З умовно зображено робоча зона соковитискача з гнучким гвинтовим робочим органом на криволінійній трасі. Гнучкий гвинтовий робочий орган соковитискача виконаний у вигляді окремих секцій гвинтових спіралей, які виконано у вигляді гвинтової спіралі 1 довжиною 1,4...2 кроки, до внутрішніх поверхонь яких з їх торців жорстко прикріплені втулки 2 зовнішніми діаметрами. Внутрішні торцеві поверхні втулок жорстко з'єднані між собою прутками З, діаметри яких є меншими товщини втулки 2. Втулки 2 в свою чергу жорстко закріплені до внутрішніх поверхонь гвинтової спіралі 1, осі гвинтових спіралей 1, втулок 2 і прутків 3 є паралельні між собою У втулках 2 однієї гвинтової спіралі з радіальне протилежними діаметрами перпендикулярно до осі секції виконано наскрізні отвори 4, осі яких є співвісні і паралельні між собою. В отвори 4 встановлені кульки 5 з можливістю кругового провертання, які є у взаємодії з лунками 6, виконаними в шарнірних з'єднаннях 7 сусідніх секцій. В сусідніх секціях аналогічні отвори виконані у втулках 2, в які встановлені кульки 5 в перпендикулярних пло Фіі.3 Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
