Установка для заглиблення елементів будівельних конструкцій в ґрунт з дна котлованів та майданчиків з твердим покриттям
Формула / Реферат
Установка для заглиблення елементів будівельних конструкцій в ґрунт з дна котлованів та майданчиків з твердим покриттям, яка містить поздовжній та поперечні мости, щоглу, що пересувається по мосту на ходових візках, змонтовані на щоглі заглиблювач і підйомний механізм, привідні та ходові каретки, прикріплені до поперечних мостів, що переміщуються по рейкових коліях, яка відрізняється тим, що до поздовжнього моста прикріплені додаткові опори змінної висоти у вигляді складених з двох коробів опорних башмаків з розміщеними між ними надувними подушками, а на поздовжньому мосту влаштовано склад елементів будівельних конструкцій.
Текст

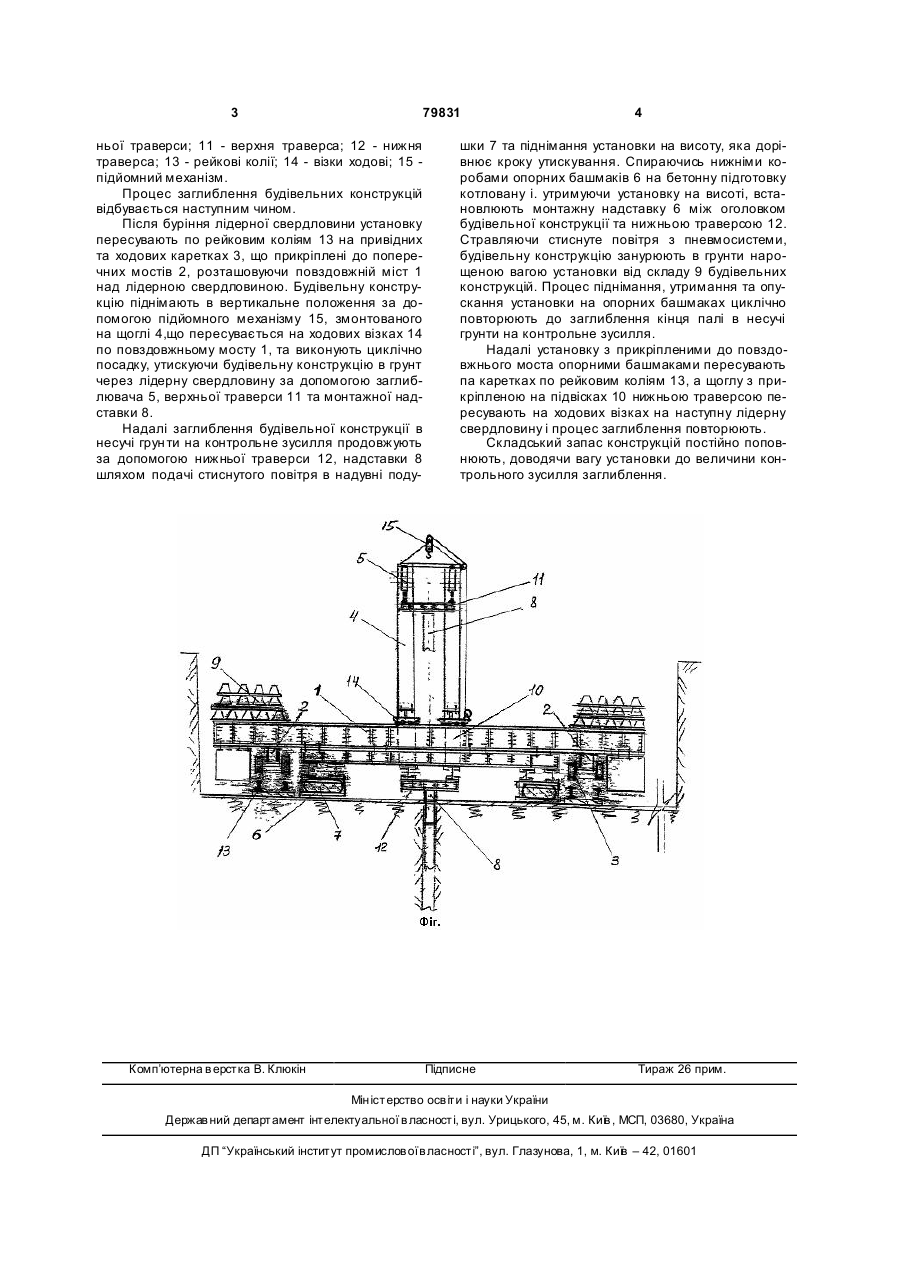

Установка для заглиблення елементів будівельних конструкцій в ґрунт з дна котлованів та майданчиків з твердим покриттям, яка містить поздов 3 79831 ньої траверси; 11 - верхня траверса; 12 - нижня траверса; 13 - рейкові колії; 14 - візки ходові; 15 підйомний механізм. Процес заглиблення будівельних конструкцій відбувається наступним чином. Після буріння лідерної свердловини установку пересувають по рейковим коліям 13 на привідних та ходових каретках 3, що прикріплені до поперечних мостів 2, розташовуючи повздовжній міст 1 над лідерною свердловиною. Будівельну конструкцію піднімають в вертикальне положення за допомогою підйомного механізму 15, змонтованого на щоглі 4,що пересувається на ходових візках 14 по повздовжньому мосту 1, та виконують циклічно посадку, утискуючи будівельну конструкцію в грунт через лідерну свердловину за допомогою заглиблювача 5, верхньої траверси 11 та монтажної надставки 8. Надалі заглиблення будівельної конструкції в несучі грун ти на контрольне зусилля продовжують за допомогою нижньої траверси 12, надставки 8 шляхом подачі стиснутого повітря в надувні поду Комп’ютерна в ерстка В. Клюкін 4 шки 7 та піднімання установки на висоту, яка дорівнює кроку утискування. Спираючись нижніми коробами опорних башмаків 6 на бетонну підготовку котловану і. утримуючи установку на висоті, встановлюють монтажну надставку 6 між оголовком будівельної конструкції та нижньою траверсою 12. Стравляючи стиснуте повітря з пневмосистеми, будівельну конструкцію занурюють в грунти нарощеною вагою установки від складу 9 будівельних конструкцій. Процес піднімання, утримання та опускання установки на опорних башмаках циклічно повторюють до заглиблення кінця палі в несучі грунти на контрольне зусилля. Надалі установку з прикріпленими до повздовжнього моста опорними башмаками пересувають па каретках по рейковим коліям 13, а щоглу з прикріпленою на підвісках 10 нижньою траверсою пересувають на ходових візках на наступну лідерну свердловину і процес заглиблення повторюють. Складський запас конструкцій постійно поповнюють, доводячи вагу установки до величини контрольного зусилля заглиблення. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for deepening elements of building structures to earth from bottom of pits and sites with solid cover
Автори англійськоюFedorenko Petro Petrovych
Назва патенту російськоюУстановка для углубления элементов строительных конструкций в грунт со дна котлованов и площадок с твердым покрытием
Автори російськоюФедоренко Петр Петрович
МПК / Мітки
МПК: E02D 7/20
Мітки: ґрунт, дна, заглиблення, установка, покриттям, твердим, будівельних, елементів, майданчиків, конструкцій, котлованів
