Цифровий генератор гідроакустичних сигналів
Номер патенту: 83020
Опубліковано: 10.06.2008
Формула / Реферат
Цифровий генератор гідроакустичних сигналів, що містить послідовно з'єднані помножувальний цифро-аналоговий перетворювач та фільтр нижніх частот, який відрізняється тим, що в нього додатково введені синтезатор несучого ультразвукового коливання, вхід якого з'єднаний з виходом генератора керування частотою синтезатора несучого ультразвукового коливання, та цифровий блок синтезу сигналу, що огинає несуче коливання, причому до одного входу помножувального цифро-аналогового перетворювача підключений вихід синтезатора несучого ультразвукового коливання, а до іншого - вихід цифрового блока синтезу сигналу, що огинає несуче коливання, вихід фільтра нижніх частот є виходом цифрового генератора гідроакустичних сигналів.
Текст

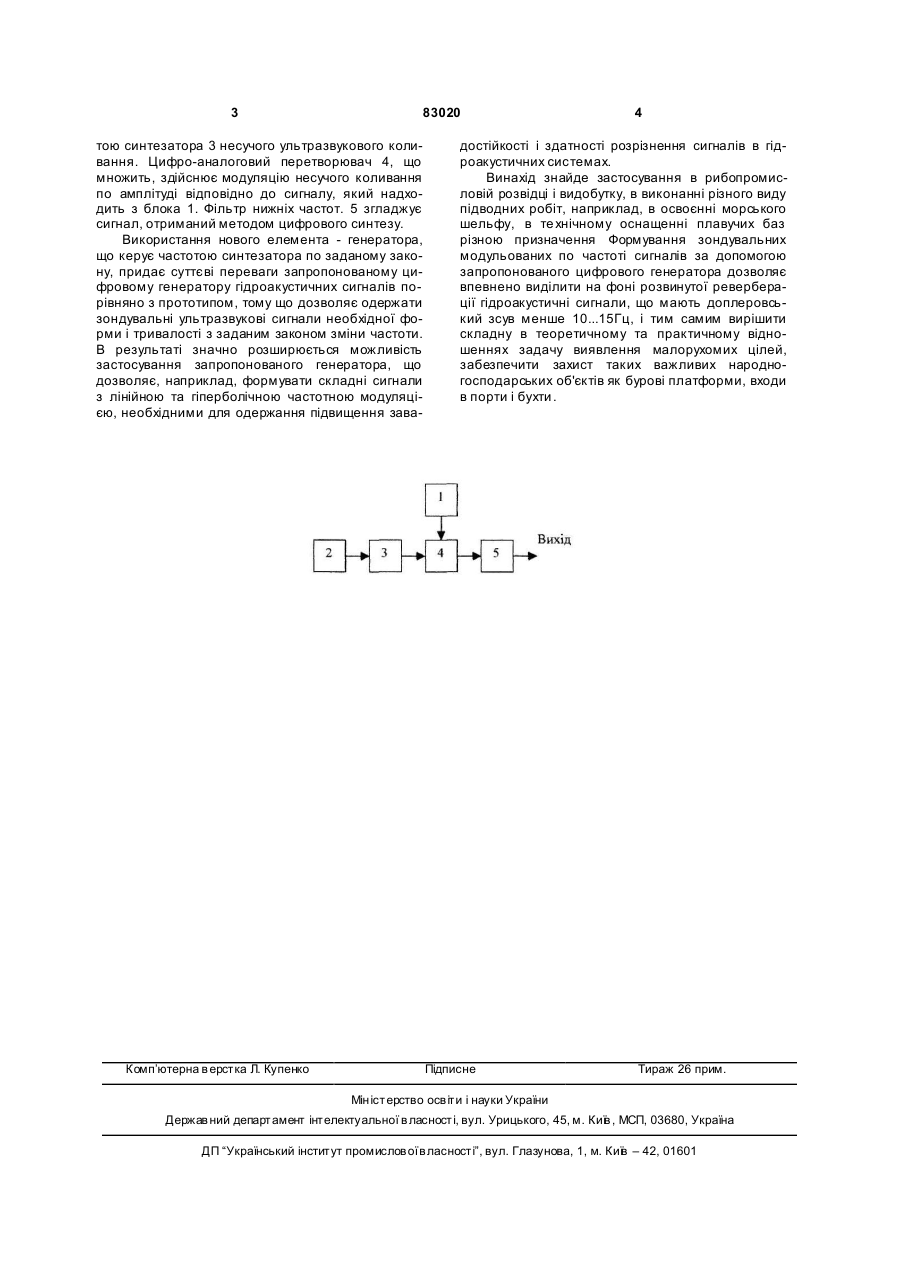

Цифровий генератор гідроакустичних сигналів, що містить послідовно з'єднані помножуваль 3 83020 тою синтезатора 3 несучого ультразвукового коливання. Цифро-аналоговий перетворювач 4, що множить, здійснює модуляцію несучого коливання по амплітуді відповідно до сигналу, який надходить з блока 1. Фільтр нижніх частот. 5 згладжує сигнал, отриманий методом цифрового синтезу. Використання нового елемента - генератора, що керує частотою синтезатора по заданому закону, придає суттєві переваги запропонованому цифровому генератору гідроакустичних сигналів порівняно з прототипом, тому що дозволяє одержати зондувальні ультразвукові сигнали необхідної форми і тривалості з заданим законом зміни частоти. В результаті значно розширюється можливість застосування запропонованого генератора, що дозволяє, наприклад, формувати складні сигнали з лінійною та гіперболічною частотною модуляцією, необхідними для одержання підвищення зава Комп’ютерна в ерстка Л. Купенко 4 достійкості і здатності розрізнення сигналів в гідроакустичних системах. Винахід знайде застосування в рибопромисловій розвідці і видобутку, в виконанні різного виду підводних робіт, наприклад, в освоєнні морського шельфу, в те хнічному оснащенні плавучих баз різною призначення Формування зондувальних модульованих по частоті сигналів за допомогою запропонованого цифрового генератора дозволяє впевнено виділити на фоні розвинутої реверберації гідроакустичні сигнали, що мають доплеровський зсув менше 10...15Гц, і тим самим вирішити складну в теоретичному та практичному відношеннях задачу виявлення малорухомих цілей, забезпечити захист таких важливих народногосподарських об'єктів як бурові платформи, входи в порти і бухти . Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDigital generator of sonar signals
Автори англійськоюBaburov Eduard Fedorovych, Korobitsyn Andrii Ivanovych
Назва патенту російськоюЦифровой генератор гидроакустических сигналов
Автори російськоюБабуров Эдуард Федорович, Коробицин Андрей Иванович
МПК / Мітки
МПК: G01S 15/00, G01N 29/00, H04B 1/59
Мітки: цифровий, сигналів, гідроакустичних, генератор
