Пристрій для виготовлення полімерної тари

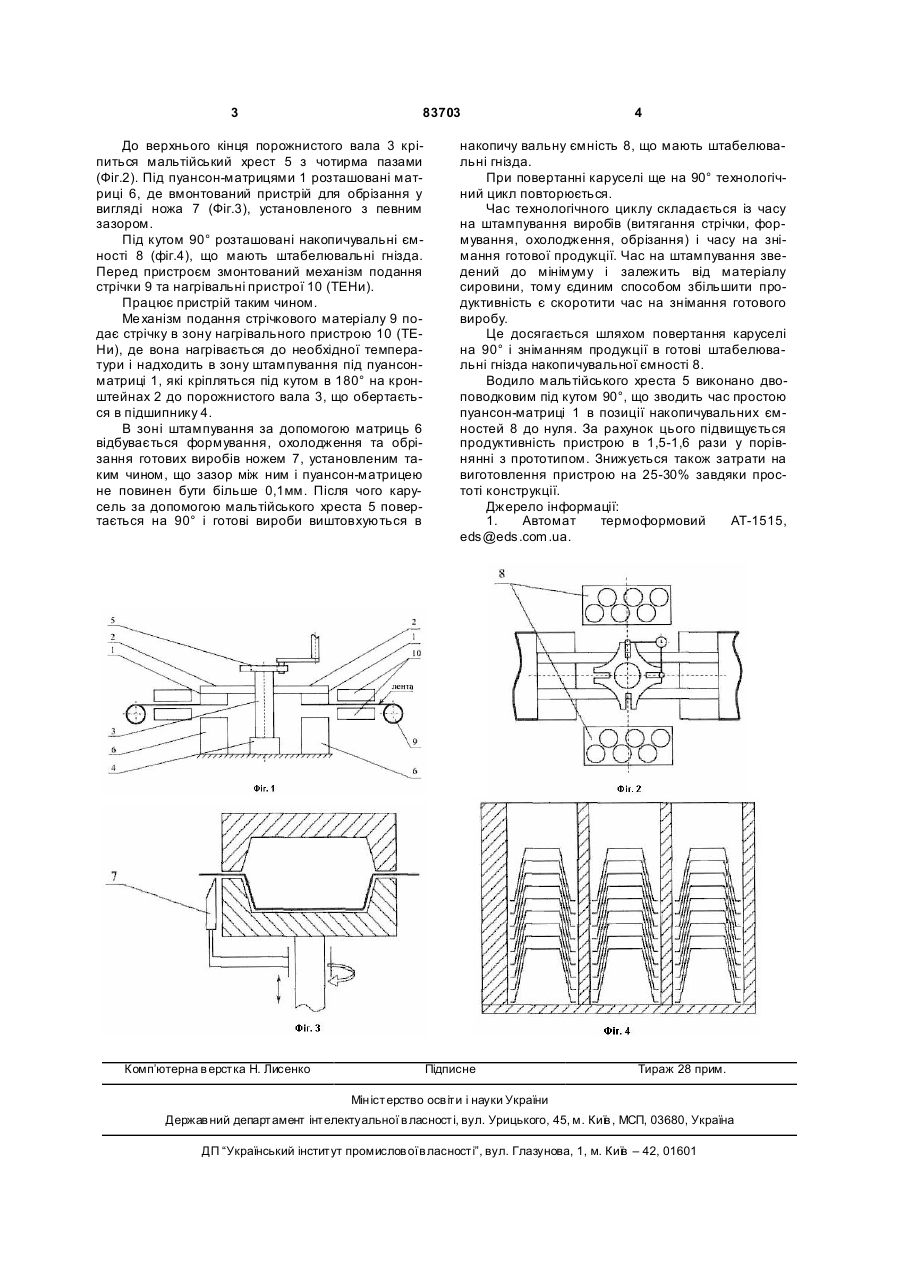

Пристрій для виготовлення полімерної тари, що містить механізм подання стрічкового матеріалу, нагрівальний пристрій, виконавчий механізм і накопичувальну ємність, який відрізняється тим, що виконавчий механізм виконаний у вигляді двопозиційної каруселі, установленої на порожнистому валу, що встановлений з можливістю обертання, з кронштейнами, до яких прикріплено пуансонматриці, та мальтійським хрестом з чотирма пазами, під пуансон-матрицями розташовані матриці з пристроєм для обрізання виробів у вигляді ножа, що встановлений із зазором між його різальним краєм і пуансон-матрицею не більше 0,1мм, а накопичувальна ємність виконана у вигляді штабелювальних гнізд для готових виробів. (19) (21) a200607250 (22) 30.06.2006 (24) 11.08.2008 (46) 11.08.2008, Бюл.№ 15, 2008 р. (72) ЩЕРБАК ЛЕОНІД ОЛЕКС АНДРОВИЧ, U A (73) ЩЕРБАК ЛЕОНІД ОЛЕКС АНДРОВИЧ, U A (56) RU 2163853 10.03.2001 SU 76919 15.01.1948 US 2003/0122277 03.07.2003 SU 177604 18.12.1965 SU 290524 22.12.1970 SU 402188 12.10.1973 SU 763248 15.09.1980 GB 1294396 29.04.1969 EP 1090735 11.04.2001 3 83703 До верхнього кінця порожнистого вала 3 кріпиться мальтійський хрест 5 з чотирма пазами (Фіг.2). Під пуансон-матрицями 1 розташовані матриці 6, де вмонтований пристрій для обрізання у вигляді ножа 7 (Фіг.3), установленого з певним зазором. Під кутом 90° розташовані накопичувальні ємності 8 (фіг.4), що мають штабелювальні гнізда. Перед пристроєм змонтований механізм подання стрічки 9 та нагрівальні пристрої 10 (ТЕНи). Працює пристрій таким чином. Ме ханізм подання стрічкового матеріалу 9 подає стрічку в зону нагрівального пристрою 10 (ТЕНи), де вона нагрівається до необхідної температури і надходить в зону штампування під пуансонматриці 1, які кріпляться під кутом в 180° на кронштейнах 2 до порожнистого вала 3, що обертається в підшипнику 4. В зоні штампування за допомогою матриць 6 відбувається формування, охолодження та обрізання готових виробів ножем 7, установленим таким чином, що зазор між ним і пуансон-матрицею не повинен бути більше 0,1мм. Після чого карусель за допомогою мальтійського хреста 5 повертається на 90° і готові вироби виштовхуються в Комп’ютерна в ерстка Н. Лисенко 4 накопичу вальну ємність 8, що мають штабелювальні гнізда. При повертанні каруселі ще на 90° технологічний цикл повторюється. Час технологічного циклу складається із часу на штампування виробів (витягання стрічки, формування, охолодження, обрізання) і часу на знімання готової продукції. Час на штампування зведений до мінімуму і залежить від матеріалу сировини, тому єдиним способом збільшити продуктивність є скоротити час на знімання готового виробу. Це досягається шляхом повертання каруселі на 90° і зніманням продукції в готові штабелювальні гнізда накопичувальної ємності 8. Водило мальтійського хреста 5 виконано двоповодковим під кутом 90°, що зводить час простою пуансон-матриці 1 в позиції накопичувальних ємностей 8 до нуля. За рахунок цього підвищується продуктивність пристрою в 1,5-1,6 рази у порівнянні з прототипом. Знижується також затрати на виготовлення пристрою на 25-30% завдяки простоті конструкції. Джерело інформації: 1. Автомат термоформовий AT-1515, eds@eds.com.ua. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
