Спосіб виготовлення гільз для патронів травматичної дії з еластичними кулями

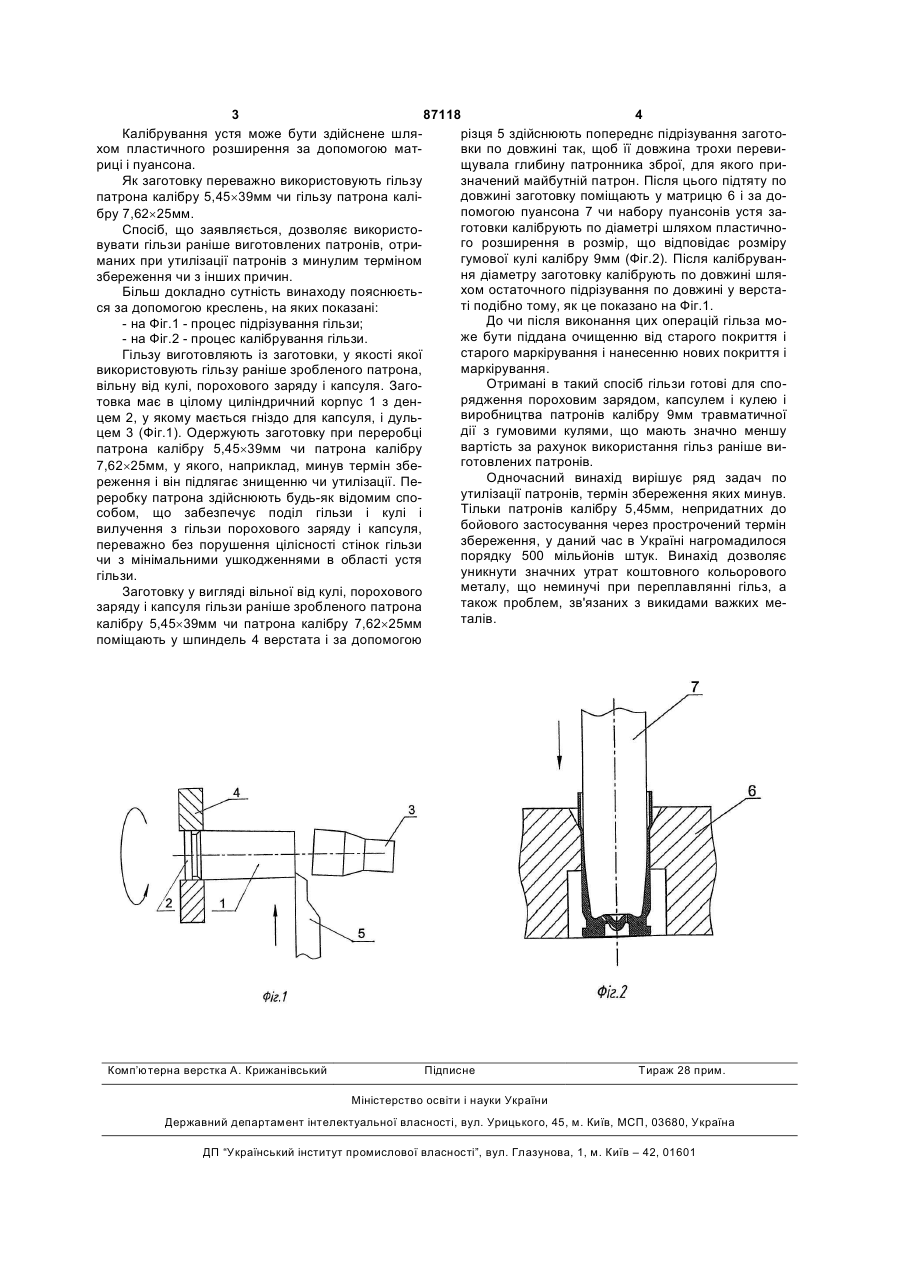

1. Спосіб виготовлення гільз для патронів травматичної дії з еластичними кулями, що включає одержання заготовки гільзи, що має денце з гніздом для капсуля й у цілому циліндричні бічні стінки, і доведення розмірів її бічних стінок шляхом механічної обробки, який відрізняється тим, що як заготовку використовують гільзу раніше виконаного патрона меншого діаметра по її вінця, звіль C2 1 3 87118 4 Калібрування устя може бути здійснене шлярізця 5 здійснюють попереднє підрізування заготохом пластичного розширення за допомогою матвки по довжині так, щоб її довжина трохи перевириці і пуансона. щувала глибину патронника зброї, для якого приЯк заготовку переважно використовують гільзу значений майбутній патрон. Після цього підтяту по довжині заготовку поміщають у матрицю 6 і за допатрона калібру 5,45´39мм чи гільзу патрона каліпомогою пуансона 7 чи набору пуансонів устя забру 7,62´25мм. готовки калібрують по діаметрі шляхом пластичноСпосіб, що заявляється, дозволяє використого розширення в розмір, що відповідає розміру вувати гільзи раніше виготовлених патронів, отригумової кулі калібру 9мм (Фіг.2). Після калібруванманих при утилізації патронів з минулим терміном ня діаметру заготовку калібрують по довжині шлязбереження чи з інших причин. хом остаточного підрізування по довжині у верстаБільш докладно сутність винаходу пояснюєтьті подібно тому, як це показано на Фіг.1. ся за допомогою креслень, на яких показані: До чи після виконання цих операцій гільза мо- на Фіг.1 - процес підрізування гільзи; же бути піддана очищенню від старого покриття і - на Фіг.2 - процес калібрування гільзи. старого маркірування і нанесенню нових покриття і Гільзу виготовляють із заготовки, у якості якої маркірування. використовують гільзу раніше зробленого патрона, Отримані в такий спосіб гільзи готові для сповільну від кулі, порохового заряду і капсуля. Загорядження пороховим зарядом, капсулем і кулею і товка має в цілому циліндричний корпус 1 з денвиробництва патронів калібру 9мм травматичної цем 2, у якому мається гніздо для капсуля, і дульдії з гумовими кулями, що мають значно меншу цем 3 (Фіг.1). Одержують заготовку при переробці вартість за рахунок використання гільз раніше випатрона калібру 5,45´39мм чи патрона калібру готовлених патронів. 7,62´25мм, у якого, наприклад, минув термін збеОдночасний винахід вирішує ряд задач по реження і він підлягає знищенню чи утилізації. Пеутилізації патронів, термін збереження яких минув. реробку патрона здійснюють будь-як відомим споТільки патронів калібру 5,45мм, непридатних до собом, що забезпечує поділ гільзи і кулі і бойового застосування через прострочений термін вилучення з гільзи порохового заряду і капсуля, збереження, у даний час в Україні нагромадилося переважно без порушення цілісності стінок гільзи порядку 500 мільйонів штук. Винахід дозволяє чи з мінімальними ушкодженнями в області устя уникнути значних утрат коштовного кольорового гільзи. металу, що неминучі при переплавлянні гільз, а Заготовку у вигляді вільної від кулі, порохового також проблем, зв'язаних з викидами важких мезаряду і капсуля гільзи раніше зробленого патрона талів. калібру 5,45´39мм чи патрона калібру 7,62´25мм поміщають у шпиндель 4 верстата і за допомогою Комп’ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
