Система опалення і вентиляції житлових та промислових будівель

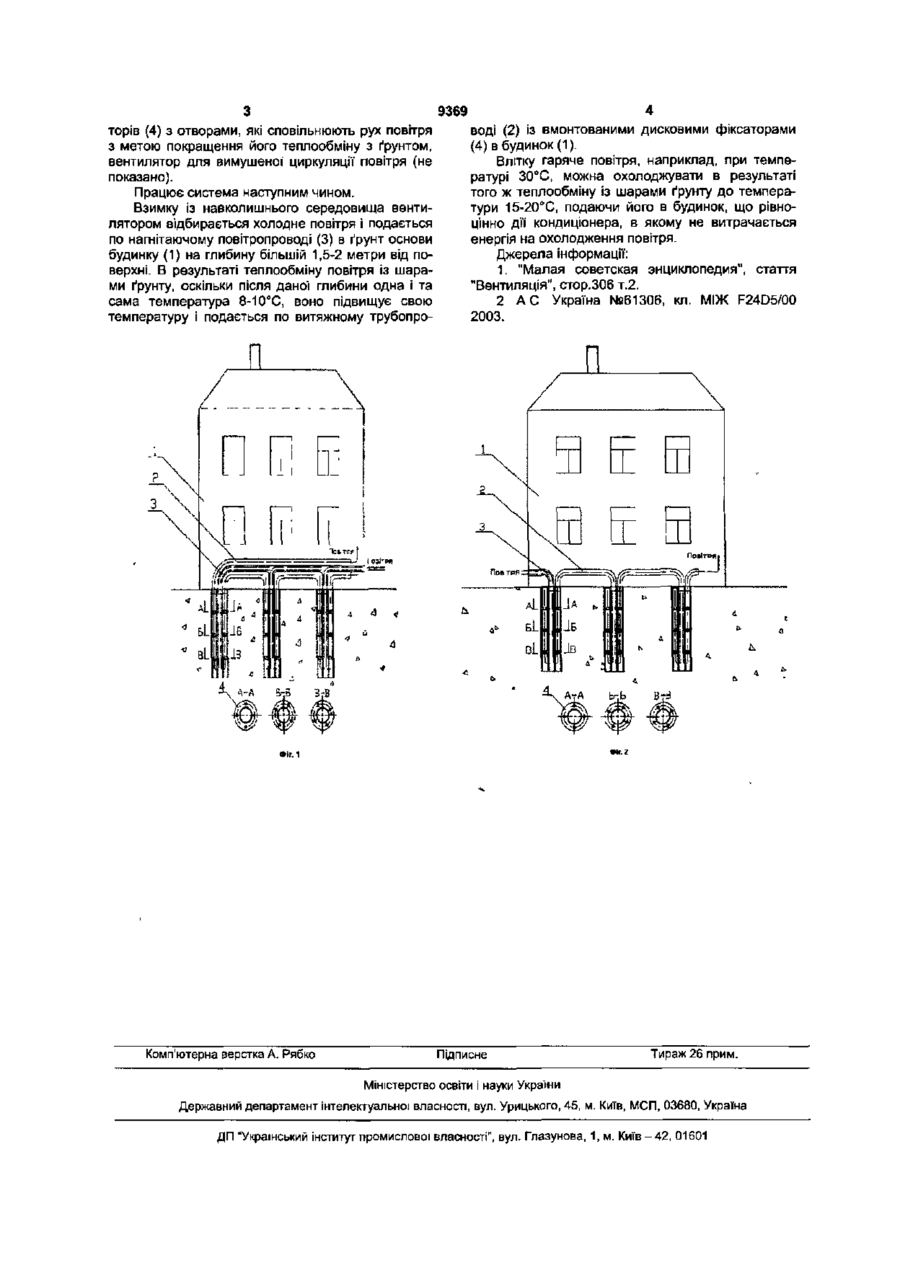

Система опалення і вентиляції житлових та промислових будівель, яка включає в себе будівлю, вентилятор для вимушеної' циркуляції повітря, теплообмінник, розташований під землею на гли бині більшій, ніж 1,5-2 метри від поверхні, і включений в систему повітропроводів таким чином, що повітря, яке ззовні подається до будівлі, проходить через нього, яка відрізняється тим, що частина повітропроводів розміщена у теплообміннику у вигляді системи "труба в трубі", між якими встановлені дискові фіксатори з отворами для сповільнення руху повітря, при цьому система "труба в трубі" розміщена в землі під кутом до горизонту, що коливається від 45° до 90", а самих систем "труба в трубі" може бути декілька, з'єднаних між собою послідовно або паралельно. Корисна модель відноситься до опалення і вентиляції житлових та промислових будівель і частково до використання альтернативних відновлювальних джерел енергії. Відома система [1] вентиляції і опалення будинку, яка включає в себе повітрозабірники, вентилятори, повітропроводи, калорифери. Недоліком відомої системи є велика енергомісткість, яка виникла внаслідок необхідності додаткового джерела енергії для підігріву повітря. Найближчим за технічною суттю до системи, що заявляється, є відома система термостабілізаціі житлових і промислових будівель, яка обрана за прототип [2] та включає в себе, власне, будівлю, систему опалення, систему вентиляції з повітропроводами, що має теплообмінник, розташований горизонтально під землею на глибині більшій, ніж 1,5-2 метри від поверхні, і включений в систему повітропроводів таким чином, що повітря, яке ззовні подається до будівель, проходить через нього. Недоліком даної системи є складність монтажу за рахунок заглиблення її на 1,5-2 метри і більше. Це вимагає риття глибоких траншей, що технічно складно, та підвищення собівартості системи. В основу корисної моделі поставлено завдання створити просту за конструкцією та монтажем енергозберігаючу, екологічно чисту та надійну систему опалення і вентиляції житлових та промислових будівель з необмеженою глибиною розташування. Поставлене завдання досягається тим, що в системі опалення і вентиляції житлових та промислових будівель, яка включає в себе будівлю, вентилятор для вимушеної циркуляції повітря, теплообмінник, розташований під землею на глибині більшій, ніж 1,5-2 метри від поверхні і включений в систему повітропроводів таким чином, що повітря, яке ззовні подається до будівлі, проходить через нього, відповідно до запропонованої корисної моделі, частина повітропроводів розміщена в теплообміннику у вигляді системи "труба в трубі", між якими встановлено дискові фіксатори з отворами для сповільнення руху повітря, при цьому система "труба в трубі" розміщена в землі під кутом до горизонту, який коливається від 45° до 90°, що суттєво спрощує його монтаж, так як для цього лише необхідно зробити отвір певного діаметру на визначену глибину за допомогою стандартних бурів. Самих систем "труба в трубі" може застосовуватися декілька, з'єднаних між собою послідовно або паралельно, які можуть бути розташовані на глибині 5-10 метрів і більше (глибина практично необмежена). На кресленнях зображено: на фіг 1 - система опалення і вентиляції з паралельно з'єднаними теплообмінниками; на фіг.2 - система з послідовно з'єднаними теплообмінниками. Система опалення і вентиляції, включає будинок (1), разом з фундаментом якого сформовано теплообмінник, що складається з нагнітаючого (2) і витяжного (3) повітропроводів та дискових фікса (О со 9369 торів (4) з отворами, які сповільнюють рух повітря з метою покращення його теплообміну з ґрунтом, вентилятор для вимушеної' циркуляції повітря (не показано). Працює система наступним чином. Взимку із навколишнього середовища вентилятором відбирається холодне повітря і подається по нагнітаючому повітропроводі (3) в ґрунт основи будинку (1) на глибину більшій 1,5-2 метри від поверхні. В результаті теплообміну повітря Із шарами ґрунту, оскільки після даної глибини одна і та сама температура 8-10°С, воно підвищує свою температуру і подається по витяжному трубопро Комп'ютерна верстка А. Рябко 4 воді (2) із вмонтованими дисковими фіксаторами (4) в будинок (1). Влітку гаряче повітря, наприклад, при температурі 30°С, можна охолоджувати в результаті того ж теплообміну із шарами ґрунту до температури 15-20"С, подаючи його в будинок, що рівноцінно дії кондиціонера, в якому не витрачається енергія на охолодження повітря. Джерела інформації: 1. "Малая советская энциклопедия", стаття "Вентиляція", стор.306 т.2. 2 А С Україна №61306, кл. МІЖ F24D5/00 2003. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
