Спосіб керування променем ультразвукової фазованої антенної ґратки
Номер патенту: 94997
Опубліковано: 25.06.2011
Автори: Баженов Віктор Григорович, Крепак Дар'я Костянтинівна, Галаган Роман Михайлович
Формула / Реферат
Спосіб керування променем ультразвукової фазованої антенної ґратки (УЗФАҐ), що включає послідовне збудження сусідніх елементів УЗФАҐ сигналом з однаковим часом затримки, який відрізняється тим, що сигналом збудження зазначених елементів є набір тактових імпульсів і кількість тактових імпульсів набору відповідає кількості елементів УЗФАҐ, а при керуванні променем УЗФАҐ змінюють період слідування тактових імпульсів набору таким чином, що змінюється значення затримки сигналу між сусідніми елементами УЗФАҐ, що приводить до відповідної зміни кута променю УЗФАҐ, при цьому вказаний період слідування тактових імпульсів набору дорівнює значенню затримки збудження сусідніх елементів УЗФАҐ.
Текст

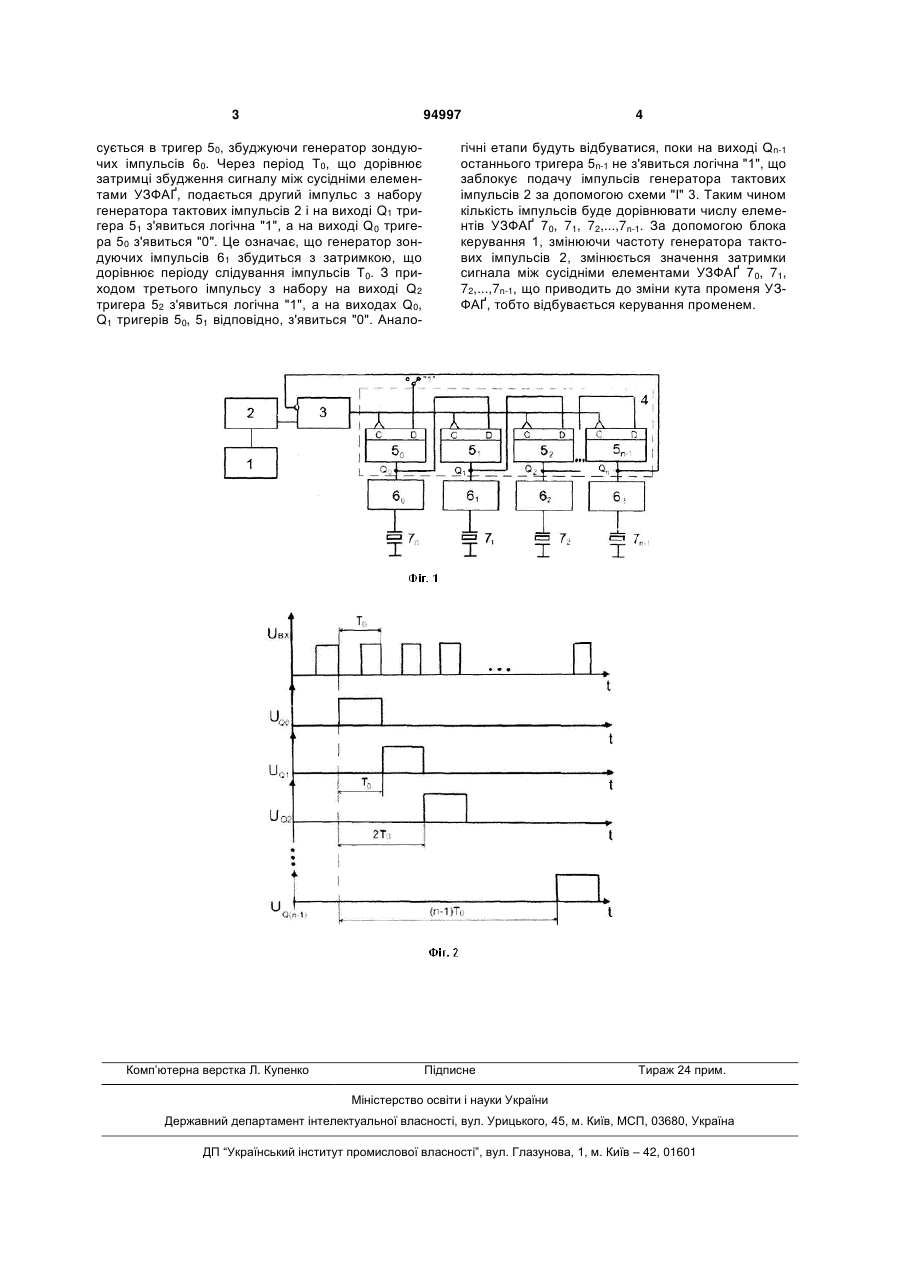

Спосіб керування променем ультразвукової фазованої антенної ґратки (УЗФАҐ), що включає послідовне збудження сусідніх елементів УЗФАҐ сигналом з однаковим часом затримки, який відрізняється тим, що сигналом збудження зазначених елементів є набір тактових імпульсів і кількість тактових імпульсів набору відповідає кількості елементів УЗФАҐ, а при керуванні променем УЗФАҐ змінюють період слідування тактових імпульсів набору таким чином, що змінюється значення затримки сигналу між сусідніми елементами УЗФАҐ, що приводить до відповідної зміни кута променю УЗФАҐ, при цьому вказаний період слідування тактових імпульсів набору дорівнює значенню затримки збудження сусідніх елементів УЗФАҐ. (19) (21) a200911435 (22) 10.11.2009 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) БАЖЕНОВ ВІКТОР ГРИГОРОВИЧ, КРЕПАК ДАР'Я КОСТЯНТИНІВНА, ГАЛАГАН РОМАН МИХАЙЛОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" (56) SU 1807539 A1; 07.04.1993 SU 1087020 A1; 20.10.1996 RU 2354017 C1; 27.04.2009 US 6163296; 19.12.2000 JP 2005269569 A; 29.09.2005 JP 11072556 A; 16.03.1999 EP 0898175 A1; 24.02.1999 3 94997 сується в тригер 50, збуджуючи генератор зондуючих імпульсів 60. Через період Т0, що дорівнює затримці збудження сигналу між сусідніми елементами УЗФАҐ, подається другий імпульс з набору генератора тактових імпульсів 2 і на виході Q1 тригера 51 з'явиться логічна "1", а на виході Q0 тригера 50 з'явиться "0". Це означає, що генератор зондуючих імпульсів 61 збудиться з затримкою, що дорівнює періоду слідування імпульсів Т0. З приходом третього імпульсу з набору на виході Q2 тригера 52 з'явиться логічна "1", а на виходах Q0, Q1 тригерів 50, 51 відповідно, з'явиться "0". Анало Комп’ютерна верстка Л. Купенко 4 гічні етапи будуть відбуватися, поки на виході Qn-1 останнього тригера 5n-1 не з'явиться логічна "1", що заблокує подачу імпульсів генератора тактових імпульсів 2 за допомогою схеми "І" 3. Таким чином кількість імпульсів буде дорівнювати числу елементів УЗФАҐ 70, 71, 72,...,7n-1. За допомогою блока керування 1, змінюючи частоту генератора тактових імпульсів 2, змінюється значення затримки сигнала між сусідніми елементами УЗФАҐ 70, 71, 72,...,7n-1, що приводить до зміни кута променя УЗФАҐ, тобто відбувається керування променем. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for beam control of ultrasonic phase array
Автори англійськоюBazhenov Viktor Hryhorovych, Krepak Daria Kostiantynivna, Halahan Roman Mykhaylovich
Назва патенту російськоюСпособ управления лучом ультразвуковой фазированной антенной решетки
Автори російськоюБаженов Виктор Григорьевич, Крепак Дарья Константиновна, Галаган Роман Михайлович
