Пристрій для вимірювання артеріального тиску, пульсу, наявності аритмії

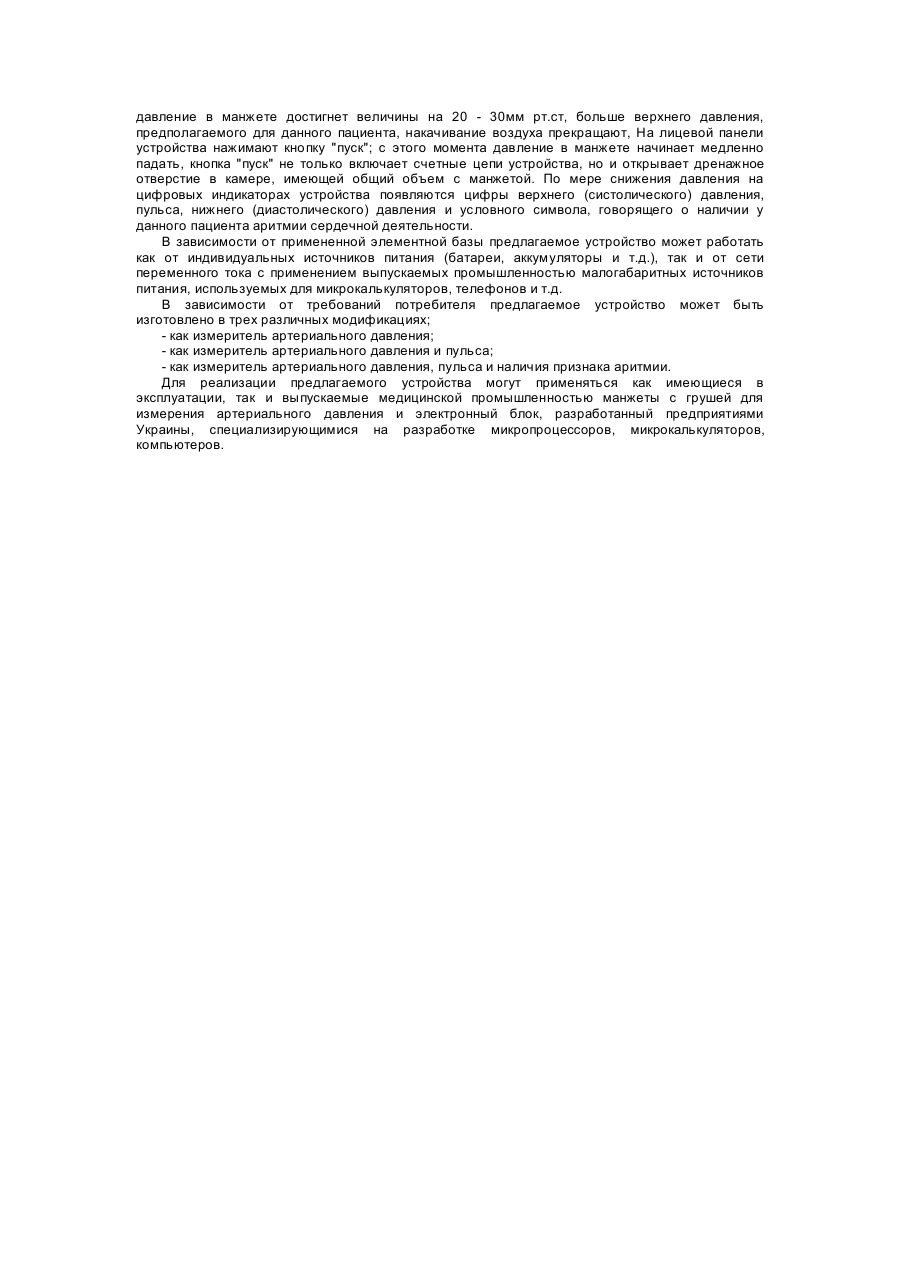

Изобретение относится к медицинской технике и может быть использовано при определении артериального давления, пульса и наличия аритмии сердечной деятельности. Наиболее близким к заявляемому устройству для измерения давления является измеритель артериального давления "Электроника", содержащий манжету, клапан и грушу, аналогичные описанному выше прибору ИАДМ-ОП. При этом, в манжету вмонтирован датчик тонов Короткова (ДТК), представляющий собой пьезодатчик для преобразования механических перемещений в электрический сигнал. Провод от ДТК подключен к электронному блоку, в корпусе которого установлен стрелочный манометр, соединенный гибким шлангом с манжетой. Измерение давления при помощи этого устройства заключается в следующем. Манжету с укрепленным в ней ДТК оборачивают вокруг руки пациента в месте наилучшей (для данного пациента) регистрации датчиком пульсовой волны. При помощи гибкого шланга манжета подсоединяется к стрелочному манометру, а ДТК подключен при помощи гибкого провода к электронному блоку. В манжету накачивают воздух до величины, на 20 - 30мм рт.ст. больше верхнего давления, предполагаемого для данного пациента, после чего нагнетание воздуха прекращают. Медленно выпускают воздух из манжеты, наблюдая за показаниями стрелочного манометра и прислушиваясь к появлению звуковых сигналов от электронного блока; одновременно со звуковыми сигналами появляются и световые сигналы на электронном блоке. При появлении первого звукового и светового сигнала от электронного блока замечают величину давления, которое указывает стрелка манометра. Это соответствует верхнему (систолическому) давлению пациента. Затем, по мере дальнейшего снижения давления в манжете, измеряющий следит за показаниями стрелки манометра и за началом исчезновения звуковых и световых сигналов электронного блока. Услышав последний звуковой сигнал (увидев последний световой сигнал), измеряющий замечает показание стрелки манометра - величину нижнего (диастолического) давления пациента. Недостатками этого устройства являются: - наличие стрелочного манометра, датчика тонов Короткова; - сложность в первоначальной установке манжеты с ДТК на руке пациента; - возможность пропадания сигналов с электронного блока из-за случайного смещения ДТК в процессе измерения; - применение стрелочного манометра у позволяет измерить артериальное давление с погрешностью не лучше ±4мм рт.ст.; - невозможность измерений пульса и, регистрации наличия аритмии. Кроме того, применяемый в этом устройстве в качестве чувствительного элемента датчик тонов Короткова конструктивно помещен в специальный корпус, предохраняющий его от случайных механических повреждений; а корпус с ДТК помещен в подкладку манжеты. Таким образом, пульсовая волна, возникающая в пережатой руке пациента, давит вначале на тканевую подкладку манжеты, затем на корпус с ДТК, вследствие чего при слабом пульсе пациента эта пульсовая волна настолько ослабляется на переходе от руки пациента к чувствительному элементу (к ДТК), что не фиксируется электронным блоком, или фиксируется неустойчиво. В основу изобретения поставлена задача создать такое устройство измерения артериального давления, в котором путем изменения размещения чувствительного элемента достигается повышение достоверности и эффективности измерения. Поставленная задача решается тем, что предложенное устройство измерения артериального давления, пульса и наличия аритмии, содержащее манжету с грушей, электронный блок и чувствительный элемент, в котором, согласно изобретению, чувствительный элемент заключен в камеру, объединенную с полостью манжеты, а электронный блок соединен со световым табло и (или) печатающим устройством. Давление пульсовой волны передается непосредственно чувствительному элементу, а не через прокладку манжеты; это достигается объединением полостей манжеты и камеры, в которой расположен чувствительный элемент. Таким образом, пульсовая волна, возникающая в пережатой руке пациента, колеблет воздух внутри манжеты и, поскольку полость манжеты объединена с полостью камеры с чувствительным элементом, - эти колебания воздуха передаются непосредственно чувствительному элементу, вырабатывающему напряжение пропорционально величине давления воздуха в манжете. Это напряжение поступает в электронный блок, где обрабатывается, и результаты индуцируются на световом табло или выдаются на печатающие устройства. Применение предложенного устройства обеспечит упрощение процесса измерения артериального давления, повысит точность измерений, а также позволит одновременно измерять пульс и оценить наличие аритмии сердечной деятельности, что, в свою очередь, значительно снизит утомляемость медицинского персонала при измерении давления, более чем вдвое сократит время на выявление параметров сердечной деятельности пациента, предоставит возможность значительно расширить круг потребителей в связи с простотой пользования и наглядной цифровой индикацией результатов. С учетом изложенного измерение артериального давления, пульса и выявление наличия аритмии сердечной деятельности осуществляется следующим путем. В манжету, обернутую вокруг руки пациента, накачивают воздух; величину давления, создаваемого при этом, контролируют по показаниям цифрового индикатора устройства; когда давление в манжете достигнет величины на 20 - 30мм рт.ст, больше верхнего давления, предполагаемого для данного пациента, накачивание воздуха прекращают, На лицевой панели устройства нажимают кнопку "пуск"; с этого момента давление в манжете начинает медленно падать, кнопка "пуск" не только включает счетные цепи устройства, но и открывает дренажное отверстие в камере, имеющей общий объем с манжетой. По мере снижения давления на цифровых индикаторах устройства появляются цифры верхнего (систолического) давления, пульса, нижнего (диастолического) давления и условного символа, говорящего о наличии у данного пациента аритмии сердечной деятельности. В зависимости от примененной элементной базы предлагаемое устройство может работать как от индивидуальных источников питания (батареи, аккумуляторы и т.д.), так и от сети переменного тока с применением выпускаемых промышленностью малогабаритных источников питания, используемых для микрокалькуляторов, телефонов и т.д. В зависимости от требований потребителя предлагаемое устройство может быть изготовлено в трех различных модификациях; - как измеритель артериального давления; - как измеритель артериального давления и пульса; - как измеритель артериального давления, пульса и наличия признака аритмии. Для реализации предлагаемого устройства могут применяться как имеющиеся в эксплуатации, так и выпускаемые медицинской промышленностью манжеты с грушей для измерения артериального давления и электронный блок, разработанный предприятиями Украины, специализирующимися на разработке микропроцессоров, микрокалькуляторов, компьютеров.
