Курильний виріб, який включає в себе здвоєні теплопровідні елементи

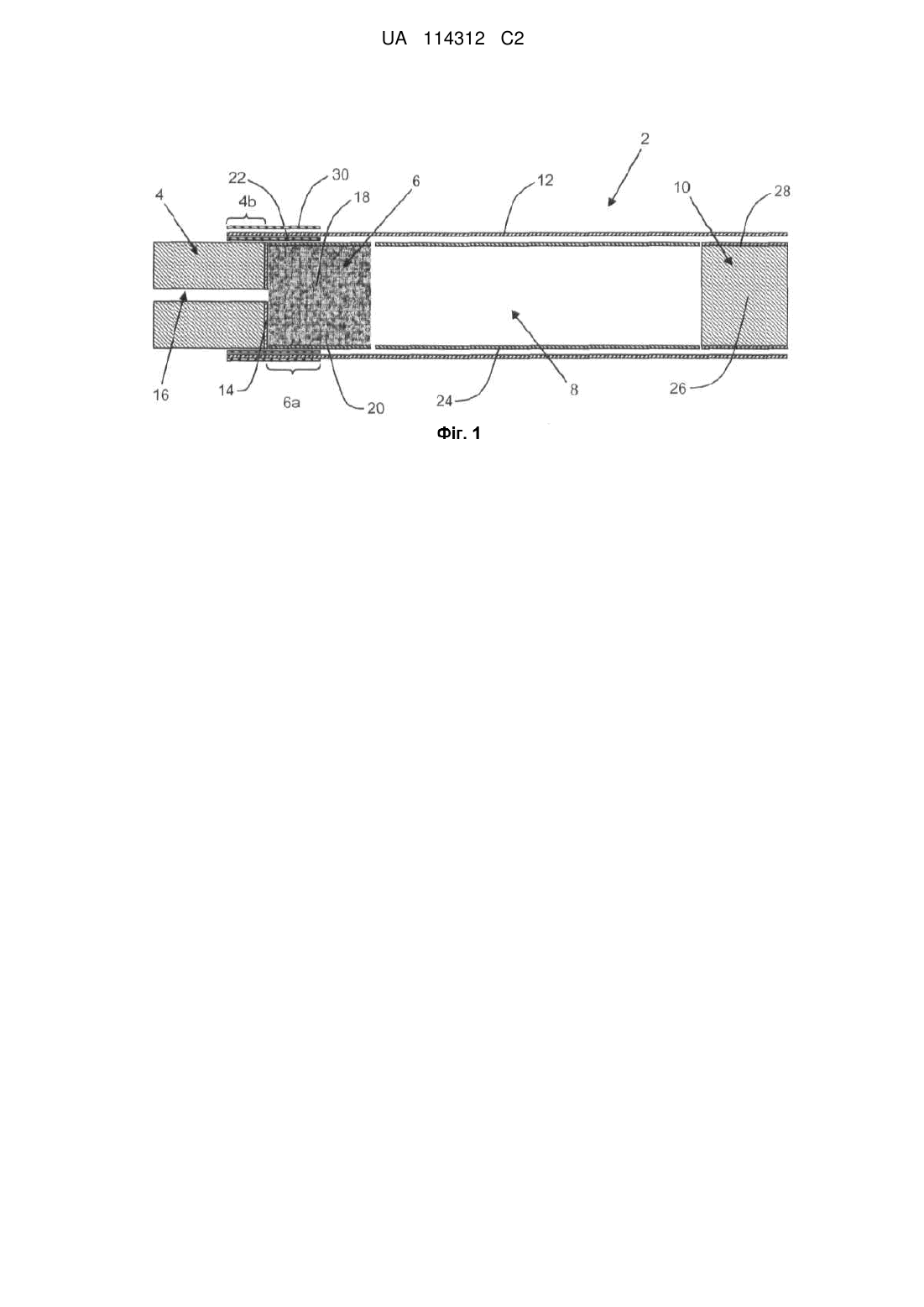

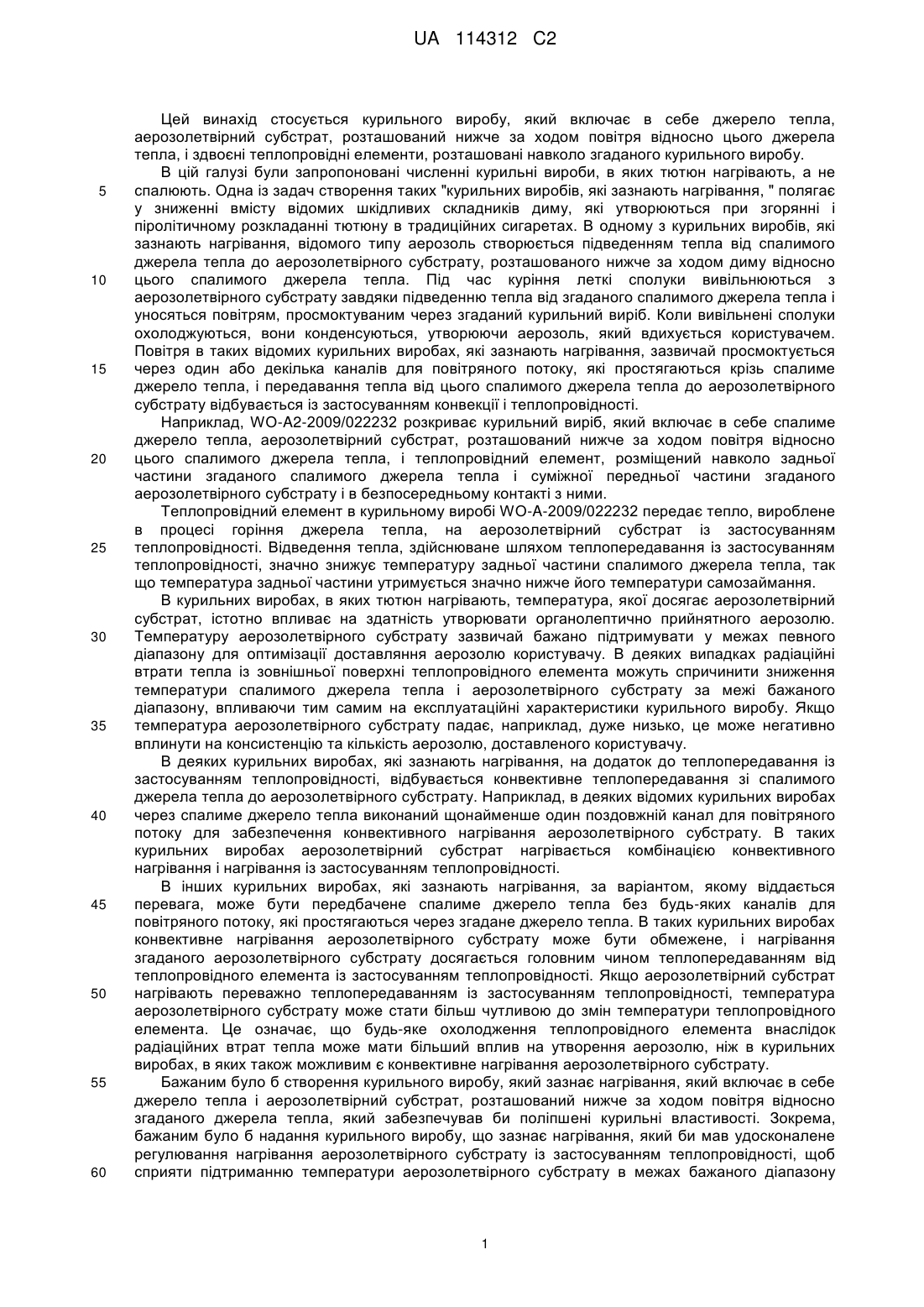

Реферат: Курильний виріб (2) включає в себе джерело (4) тепла, аерозолетвірний субстрат (6), розташований нижче за ходом повітря відносно цього джерела (4) тепла, перший теплопровідний елемент (22), розташований навколо задньої частини (4b) згаданого джерела тепла і суміжної передньої частини (6а) аерозолетвірного субстрату і в контакті з ними, і другий теплопровідний елемент (30), розташований навколо принаймні частини першого теплопровідного елемента (22). Принаймні частина другого теплопровідного елемента (30) радіально відокремлена від першого теплопровідного елемента (22). За варіантом, якому віддають перевагу, перший (22) і другий (30) теплопровідні елементи відокремлені один від іншого зовнішньою паперовою обгорткою (12). UA 114312 C2 (12) UA 114312 C2 UA 114312 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід стосується курильного виробу, який включає в себе джерело тепла, аерозолетвірний субстрат, розташований нижче за ходом повітря відносно цього джерела тепла, і здвоєні теплопровідні елементи, розташовані навколо згаданого курильного виробу. В цій галузі були запропоновані численні курильні вироби, в яких тютюн нагрівають, а не спалюють. Одна із задач створення таких "курильних виробів, які зазнають нагрівання, " полягає у зниженні вмісту відомих шкідливих складників диму, які утворюються при згорянні і піролітичному розкладанні тютюну в традиційних сигаретах. В одному з курильних виробів, які зазнають нагрівання, відомого типу аерозоль створюється підведенням тепла від спалимого джерела тепла до аерозолетвірного субстрату, розташованого нижче за ходом диму відносно цього спалимого джерела тепла. Під час куріння леткі сполуки вивільнюються з аерозолетвірного субстрату завдяки підведенню тепла від згаданого спалимого джерела тепла і уносяться повітрям, просмоктуваним через згаданий курильний виріб. Коли вивільнені сполуки охолоджуються, вони конденсуються, утворюючи аерозоль, який вдихується користувачем. Повітря в таких відомих курильних виробах, які зазнають нагрівання, зазвичай просмоктується через один або декілька каналів для повітряного потоку, які простягаються крізь спалиме джерело тепла, і передавання тепла від цього спалимого джерела тепла до аерозолетвірного субстрату відбувається із застосуванням конвекції і теплопровідності. Наприклад, WO-A2-2009/022232 розкриває курильний виріб, який включає в себе спалиме джерело тепла, аерозолетвірний субстрат, розташований нижче за ходом повітря відносно цього спалимого джерела тепла, і теплопровідний елемент, розміщений навколо задньої частини згаданого спалимого джерела тепла і суміжної передньої частини згаданого аерозолетвірного субстрату і в безпосередньому контакті з ними. Теплопровідний елемент в курильному виробі WO-A-2009/022232 передає тепло, вироблене в процесі горіння джерела тепла, на аерозолетвірний субстрат із застосуванням теплопровідності. Відведення тепла, здійснюване шляхом теплопередавання із застосуванням теплопровідності, значно знижує температуру задньої частини спалимого джерела тепла, так що температура задньої частини утримується значно нижче його температури самозаймання. В курильних виробах, в яких тютюн нагрівають, температура, якої досягає аерозолетвірний субстрат, істотно впливає на здатність утворювати органолептично прийнятного аерозолю. Температуру аерозолетвірного субстрату зазвичай бажано підтримувати у межах певного діапазону для оптимізації доставляння аерозолю користувачу. В деяких випадках радіаційні втрати тепла із зовнішньої поверхні теплопровідного елемента можуть спричинити зниження температури спалимого джерела тепла і аерозолетвірного субстрату за межі бажаного діапазону, впливаючи тим самим на експлуатаційні характеристики курильного виробу. Якщо температура аерозолетвірного субстрату падає, наприклад, дуже низько, це може негативно вплинути на консистенцію та кількість аерозолю, доставленого користувачу. В деяких курильних виробах, які зазнають нагрівання, на додаток до теплопередавання із застосуванням теплопровідності, відбувається конвективне теплопередавання зі спалимого джерела тепла до аерозолетвірного субстрату. Наприклад, в деяких відомих курильних виробах через спалиме джерело тепла виконаний щонайменше один поздовжній канал для повітряного потоку для забезпечення конвективного нагрівання аерозолетвірного субстрату. В таких курильних виробах аерозолетвірний субстрат нагрівається комбінацією конвективного нагрівання і нагрівання із застосуванням теплопровідності. В інших курильних виробах, які зазнають нагрівання, за варіантом, якому віддається перевага, може бути передбачене спалиме джерело тепла без будь-яких каналів для повітряного потоку, які простягаються через згадане джерело тепла. В таких курильних виробах конвективне нагрівання аерозолетвірного субстрату може бути обмежене, і нагрівання згаданого аерозолетвірного субстрату досягається головним чином теплопередаванням від теплопровідного елемента із застосуванням теплопровідності. Якщо аерозолетвірний субстрат нагрівають переважно теплопередаванням із застосуванням теплопровідності, температура аерозолетвірного субстрату може стати більш чутливою до змін температури теплопровідного елемента. Це означає, що будь-яке охолодження теплопровідного елемента внаслідок радіаційних втрат тепла може мати більший вплив на утворення аерозолю, ніж в курильних виробах, в яких також можливим є конвективне нагрівання аерозолетвірного субстрату. Бажаним було б створення курильного виробу, який зазнає нагрівання, який включає в себе джерело тепла і аерозолетвірний субстрат, розташований нижче за ходом повітря відносно згаданого джерела тепла, який забезпечував би поліпшені курильні властивості. Зокрема, бажаним було б надання курильного виробу, що зазнає нагрівання, який би мав удосконалене регулювання нагрівання аерозолетвірного субстрату із застосуванням теплопровідності, щоб сприяти підтриманню температури аерозолетвірного субстрату в межах бажаного діапазону 1 UA 114312 C2 5 10 15 20 25 30 35 40 45 50 55 60 температур під час куріння. Відповідно до цього винаходу запропонований курильний виріб, який включає в себе джерело тепла; аерозолетвірний субстрат, розташований нижче за ходом повітря відносно цього джерела тепла; перший теплопровідний елемент, розташований навколо задньої частини згаданого джерела тепла і суміжної передньої частини згаданого аерозолетвірного субстрату і в безпосередньому контакті з ними; і другий теплопровідний елемент, розташований навколо принаймні частини згаданого першого теплопровідного елемента. Принаймні частина згаданого другого теплопровідного елемента радіально відокремлена від згаданого першого теплопровідного елемента. У цьому описі терміни "вище за ходом повітря", "передній", "нижче за ходом повітря" і "задній" вжиті для характеризування відносного розташування компонентів або частин компонентів курильних виробів за цим винаходом відносно напрямку, в якому користувач просмоктує повітря через курильні вироби під час їх використання. Курильні вироби за цим винаходом мають вставлюваний в рот кінець і протилежний віддалений кінець. При використанні користувач всмоктує повітря через вставлюваний в рот кінець курильного виробу. Згаданий вставлюваний в рот кінець розташований нижче за ходом повітря відносно згаданого віддаленого кінця. Джерело тепла розташоване на віддаленому кінці або поблизу від нього. Задня частина згаданого джерела тепла являє собою частину, яка оточена вздовж обводу згаданим першим теплопровідним елементом і знаходиться з ним в безпосередньому контакті. Передня частина згаданого аерозолетвірного субстрату являє собою частину, яка оточена вздовж обводу згаданим першим теплопровідним елементом і знаходиться з ним в безпосередньому контакті. У цьому описі термін "довжина" вжитий для опису виміру згаданого курильного виробу в поздовжньому напрямку. У цьому описі термін "безпосередній контакт" вжитий для позначення контакту між двома компонентами без будь-якого проміжного з'єднувального матеріалу, так що поверхні згаданих компонентів стикаються одна з іншою. У цьому описі термін "радіально відокремлена" вжитий для зазначення того, що принаймні частина другого теплопровідного елемента відділена проміжком від згаданого першого теплопровідного елемента, що лежить нижче в радіальному напрямку, так що між згаданою частиною другого теплопровідного елемента і згаданим першим теплопровідним елементом немає безпосереднього контакту. Курильний виріб за цим винаходом включає в себе другий теплопровідний елемент, який лежить над принаймні частиною згаданого першого теплопровідного елемента. Між згаданими першим і другим теплопровідними елементами наявний радіальний проміжок в одному або декількох положеннях на курильному виробі. За варіантом, якому віддають перевагу, весь або по суті весь другий теплопровідний елемент радіально відокремлений від першого теплопровідного елемента, так що між першим і другим теплопровідними елементами по суті немає безпосереднього контакту для обмеження або перешкоджання теплопередавання(-ю) із застосуванням теплопровідності від згаданого першого теплопровідного елемента до згаданого другого теплопровідного елемента. Тому передавання тепла від згаданого першого теплопровідного елемента до згаданого другого теплопровідного елемента переважно обмежене радіаційним теплопередаванням. Як результат, другий теплопровідний елемент зберігає більш низьку температуру, ніж температура першого теплопровідного елемента. Радіаційні втрати тепла із зовнішніх поверхонь курильного виробу є зниженими в порівнянні з курильним виробом, який не має другого теплопровідного елемента навколо принаймні частини першого теплопровідного елемента. Другий теплопровідний елемент за варіантом, який забезпечує перевагу, зменшує втрати тепла з першого теплопровідного елемента. Другий теплопровідний елемент виготовлений з теплопровідного матеріалу, температура якого буде підвищуватись під час куріння курильного виробу в міру вироблення тепла джерелом тепла. Підвищена температура згаданого другого теплопровідного елемента зменшує різницю температур між першим теплопровідним елементом і матеріалом, що лежить вище, так що втрати тепла з першого теплопровідного елемента можуть бути зменшені. Зниженням втрат тепла з першого теплопровідного елемента згаданий другий теплопровідний елемент за варіантом, який забезпечує перевагу, сприяє кращому підтриманню температури першого теплопровідного елемента в межах бажаного діапазону температур. Другий теплопровідний елемент за варіантом, який забезпечує перевагу, сприяє більш ефективному використанню тепла від згаданого джерела тепла для нагрівання 2 UA 114312 C2 5 10 15 20 25 30 35 40 45 50 55 60 аерозолетвірного субстрату до бажаного діапазону температур. Інша перевага полягає в тому, що згаданий другий теплопровідний елемент сприяє підтримуванню температури згаданого аерозолетвірного субстрату на більш високому рівні. Другий теплопровідний елемент, в свою чергу, покращує утворення аерозолю зі згаданого аерозолетвірного субстрату. За варіантом, який забезпечує перевагу, другий теплопровідний елемент підвищує загальну доставку аерозолю користувачу. Зокрема, видно, що в результаті додання другого теплопровідного елемента доставка нікотину може бути значно поліпшена. Крім того, другий теплопровідний елемент, як було встановлено, за варіантом, який забезпечує перевагу, збільшує тривалість куріння курильного виробу, так що може бути здійснена більша кількість затяжок. В деяких варіантах виконання, яким віддають перевагу, другий теплопровідний елемент проводить тепло вздовж курильного виробу від джерела тепла так само, як і перший теплопровідний елемент. Тому в таких варіантах виконання другий теплопровідний елемент може також підвищити ефективність теплопровідності від згаданого джерела тепла до згаданого аерозолетвірного субстрату, а отже й нагрівання цього аерозолетвірного субстрату. Поліпшення теплопередавання із застосуванням теплопровідності, досягнуте завдяки включенню другого теплопровідного елемента, є особливо корисним для курильних виробів, в яких відбувається мінімальне конвективне теплопередавання. Радіальний проміжок між згаданими першим і другим теплопровідними елементами за варіантом, якому віддають перевагу, утворюють шляхом включення одного або декількох проміжних шарів між першим і другим теплопровідними елементами. На всій площі, на якій згаданий другий теплопровідний елемент лежить вище згаданого першого теплопровідного елемента, можуть бути передбачені один або декілька проміжних шарів. Альтернативно один або декілька проміжних шарів можуть бути передбачені лише на частині або частинах цієї площі. Один або декілька проміжний(-их) шар(-ів) можуть в деяких випадках виступати за межі першого і другого теплопровідних елементів, наприклад, вздовж курильного виробу за межі першого і другого теплопровідних елементів у напрямку нижче за ходом повітря або вище за ходом повітря. За варіантом, якому віддають перевагу, перший і другий теплопровідні елементи відокремлені в радіальному напрямку одним або декількома шарами теплоізоляційного матеріалу, такого як папір. Наприклад, в одному з варіантів здійснення цього винаходу, якому віддають перевагу, перший теплопровідний елемент покритий паперовою обгорткою, яка оточує вздовж обводу курильний виріб на принаймні частині його довжини. Оточення паперовою обгорткою забезпечує перевагу, яка полягає в повному відокремленні першого і другого теплопровідних елементів, так що прямий контакт між поверхнями цих теплопровідних елементів повністю відсутній. За варіантом, якому віддають особливу перевагу, перший і другий теплопровідні елементи відокремлені зовнішньою обгорткою курильного виробу, яка оточує вздовж обводу курильний виріб по його довжині. У таких варіантах виконання зовнішню обгортку обгортають навколо курильного виробу над першим теплопровідним елементом, після чого другий теплопровідний елемент розміщують поверх принаймні частини згаданої зовнішньої обгортки. Отже, другий теплопровідний елемент може бути розміщений на зовнішньому боці виробу для куріння, так що другий теплопровідний елемент є видимим на зовнішній поверхні курильного виробу. Альтернативно над другим теплопровідним елементом може бути розміщена додаткова обгортка для утворення зовнішньої поверхні курильного виробу. Ця додаткова обгортка може простягатися уздовж всієї або лише частини курильного виробу. Розміщення другого теплопровідного елемента над зовнішньою обгорткою забезпечує додаткові переваги стосовно зовнішнього вигляду курильних виробів, які відповідають цьому винаходу, і, зокрема, зовнішнього вигляду курильного виробу під час і після куріння. В деяких випадках спостерігається незначна зміна кольору зовнішньої обгортки на ділянці джерела тепла, коли обгортка зазнає впливу тепла від джерела тепла. Зовнішня обгортка може додатково забарвлюватись в результаті міграції аерозолеутворювача з аерозолетвірного субстрату в зовнішню обгортку. В курильних виробах, що відповідають цьому винаходу, другий теплопровідний елемент може бути розташований над принаймні частиною джерела тепла та суміжною частиною аерозолетвірного субстрату, так що зміна кольору або забарвлення є закритою(-им) зверху і більше не є видимою(-им). Тому первісний зовнішній вигляд курильного виробу може бути збережений під час куріння. Альтернативно або на додаток до проміжного шару матеріалу між згаданими першим і другим теплопровідними елементами, принаймні частина згаданих першого і другого теплопровідних елементів може бути радіально відокремлена повітряним зазором. Повітряний 3 UA 114312 C2 5 10 15 20 25 30 35 40 45 50 55 60 зазор може бути утворений шляхом включення одного або декількох розпірних елементів між згаданими першим теплопровідним елементом і другим теплопровідним елементом для підтримання визначеного проміжку між ними. Це може бути досягнуто, наприклад, перфоруванням або видавленням рельєфу на другому теплопровідному елементі. У таких варіантах виконання рельєфні частини другого теплопровідного елемента можуть контактувати з першим теплопровідним елементом, в той час як нерельєфні частини відокремлені повітряним зазором від першого теплопровідного елемента, або навпаки. Альтернативно між теплопровідними елементами може(-уть) бути розміщений(-і) один або декілька окремий(-их) розпірний(-их) елемент(-ів). За варіантом, якому віддають перевагу, радіальний проміжок між першим і другим теплопровідними елементами становить щонайменше 50 мкм, за варіантом, якому віддають більшу перевагу, - щонайменше 75 мкм, і за варіантом, якому віддають найбільшу перевагу, щонайменше 100 мкм. Якщо між згаданими теплопровідними елементами розміщений(-і) один або декілька проміжний(-их) шар(-ів), як описано вище, величина радіального проміжку між згаданими теплопровідними елементами буде залежати від товщини згаданого(-их) одного або декількох проміжного(-их) шару(-ів). Як описано вище, перший теплопровідний елемент курильних виробів, які відповідають цьому винаходу, контактує із задньою частиною джерела тепла і суміжною передньою частиною згаданого аерозолетвірного субстрату. У варіантах виконання зі спалимим джерелом тепла згаданий теплопровідний елемент за варіантом, якому віддають перевагу, є стійким до згоряння і має обмежену проникність для кисню. У варіантах здійснення цього винаходу, яким віддають особливу перевагу, перший теплопровідний елемент утворює суцільну гільзу, яка щільно оточує вздовж обводу задню частину джерела тепла і передню частину аерозолетвірного субстрату. За варіантом, якому віддають перевагу, перший теплопровідний елемент забезпечує по суті повітронепроникне з'єднання між джерелом тепла і аерозолетвірним субстратом. Це забезпечує перевагу, яка полягає у запобіганні легкому всмоктуванню газоподібних продуктів згоряння джерела тепла до аерозолетвірного субстрату по його периметру. Таке з'єднання також зводить до мінімуму або по суті виключає конвективне теплопередавання від джерела тепла до аерозолетвірного субстрату гарячим повітрям, всмоктуваним по його периметру. Перший теплопровідний елемент може бути виготовлений з будь-якого прийнятного термостійкого матеріалу або комбінації матеріалів з відповідною теплопровідністю. За варіантом, якому віддають перевагу, перший теплопровідний елемент виготовлений з матеріалу, який має об'ємну теплопровідність від приблизно 10 Вт/(мK) до приблизно 500 Вт/(мК), за варіантом, якому віддають більшу перевагу, - від приблизно 15 Вт/(мK) до приблизно 400 Вт/(мК), при температурі 23 °C і відносній вологості 50 %, у разі вимірювання із застосуванням методу модифікованого нестаціонарного плаского джерела (MTPS). До прийнятних перших теплопровідних елементів для використання в курильних виробах, які відповідають цьому винаходу, належать, але без обмеження ними, обгортки з металевої фольги, такі як, наприклад, обгортки з алюмінієвої фольги, сталеві обгортки, обгортки із залізної фольги і обгортки з мідної фольги; та обгортки із фольги з металевих сплавів. За варіантом, якому віддають перевагу, товщина першого теплопровідного елемента становить від приблизно 5 мкм до приблизно 50 мкм, за варіантом, якому віддають більшу перевагу, - від приблизно 10 мкм до приблизно 30 мкм, і за варіантом, якому віддають найбільшу перевагу, - приблизно 20 мкм. У варіантах здійснення цього винаходу, яким віддають особливу перевагу, перший теплопровідний елемент виготовлений з алюмінієвої фольги, яка має товщину приблизно 20 мкм. За варіантом, якому віддають перевагу, довжина задньої частини джерела тепла, оточеної вздовж обводу першим теплопровідним елементом, становить від приблизно 2 мм до приблизно 8 мм, за варіантом, якому віддають більшу перевагу, - від приблизно 3 мм до приблизно 5 мм. За варіантом, якому віддають перевагу, довжина передньої частини джерела тепла, не оточеної вздовж обводу першим теплопровідним елементом, становить від приблизно 5 мм до приблизно 15 мм, за варіантом, якому віддають більшу перевагу, - від приблизно 6 мм до приблизно 8 мм. За варіантом, якому віддають перевагу, аерозолетвірний субстрат виступає на щонайменше приблизно 3 мм нижче за ходом повітря за межі першого теплопровідного елемента. В інших варіантах виконання аерозолетвірний субстрат може виступати на менше ніж 3 мм нижче за ходом повітря за межі першого теплопровідного елемента. В інших варіантах виконання перший теплопровідний елемент може оточувати аерозолетвірний субстрат по всій його довжині. 4 UA 114312 C2 5 10 15 20 25 30 35 40 45 50 55 60 Другий теплопровідний елемент розташований над принаймні частиною першого теплопровідного елемента і може простягатися навколо всього або частини обводу курильного виробу. За варіантом, якому віддають перевагу, другий теплопровідний елемент має форму суцільної гільзи, яка оточує вздовж обводу курильний виріб над ділянкою принаймні першого теплопровідного елемента. Другий теплопровідний елемент може бути виготовлений з будь-якого прийнятного термостійкого матеріалу або комбінації матеріалів з відповідною теплопровідністю. За варіантом, якому віддають перевагу, другий теплопровідний елемент виготовлений з матеріалу, який має об'ємну теплопровідність від приблизно 10 Вт/(мK) до приблизно 500 Вт/(мК), за варіантом, якому віддають більшу перевагу, - від приблизно 15 Вт/(мK) до приблизно 400 Вт/(мK)), при температурі 23 °C і відносній вологості 50 %, у разі вимірювання із застосуванням методу модифікованого нестаціонарного плаского джерела (MTPS). До прийнятних других теплопровідних елементів для використання в курильних виробах, які відповідають цьому винаходу, належать, але без обмеження ними, обгортки з металевої фольги, такі як, наприклад, обгортки з алюмінієвої фольги, сталеві обгортки, обгортки із залізної фольги і обгортки з мідної фольги; та обгортки із фольги з металевих сплавів. Другий теплопровідний елемент може бути виготовлений з такого самого матеріалу, що і перший теплопровідний елемент, або з іншого матеріалу. За варіантом, якому віддають перевагу, згадані перший і другий теплопровідні елементи виготовлені з одного й того самого матеріалу, яким, за варіантом, якому віддають найбільшу перевагу, є алюмінієва фольга. У варіантах виконання цього винаходу, яким віддають особливу перевагу, другий теплопровідний елемент містить тепловідбивний матеріал, такий як алюміній або сталь. У таких варіантах виконання другий теплопровідний елемент забезпечує перевагу, яка полягає у відбиванні певної частини тепла, що випромінюється першим теплопровідним елементом, назад до згаданого першого теплопровідного елемента. Це ще більше знижує втрати тепла з першого теплопровідного елемента, так що температуру цього теплопровідного елемента можна краще регулювати, і температуру джерела тепла можна підтримувати на більш високому рівні. У цьому описі термін "тепловідбивний матеріал" означає матеріал, який має відносно високу тепловідбивну здатність і відносно низьку тепловипромінювальну здатність, так що цей матеріал відбиває зі своєї поверхні частину падаючого випромінення, більшу за ту, яку випромінює. За варіантом, якому віддають перевагу, згаданий матеріал відбиває більше ніж 50 % падаючого випромінення, за варіантом, якому віддають більшу перевагу, - більше ніж 70 % падаючого випромінення, і за варіантом, якому віддають найбільшу перевагу, - більше ніж 75 %. У варіантах виконання, в яких другий теплопровідний елемент містить тепловідбивний матеріал, за варіантом, якому віддають перевагу, весь або по суті весь другий теплопровідний елемент радіально відокремлений від першого теплопровідного елемента з метою полегшення відбиття тепла у напрямку першого теплопровідного елемента. Відбивна здатність другого теплопровідного елемента може бути поліпшена шляхом створення блискучої внутрішньої поверхні, при цьому згадана внутрішня поверхня являє собою поверхню другого теплопровідного елемента, яка звернена до зовнішньої поверхні першого теплопровідного елемента. В деяких варіантах виконання, яким віддають перевагу, другий теплопровідний елемент може бути сформований з одного шару теплопровідного матеріалу, такого як алюміній. Альтернативно другий теплопровідний елемент може бути сформований з багатошарового або шаруватого матеріалу, який містить щонайменше один шар теплопровідного матеріалу в поєднанні з одним або декількома іншим(-ми) провідним(-ми) або непровідним(-ми) шаром(ами). Теплопровідний шар може бути сформований з будь-якого з матеріалів, зазначених вище. В деяких варіантах виконання другий теплопровідний елемент може бути сформований із шаруватого матеріалу, який містить щонайменше один теплопровідний шар і щонайменше один теплоізолювальний шар, при цьому згаданий другий теплопровідний елемент споряджений теплоізолювальним шаром, який утворює внутрішній шар між згаданими теплопровідними елементами. У цьому випадку згаданий теплоізолювальний шар шаруватого матеріалу обумовлює бажане радіальне відокремлення згаданих теплопровідних елементів. У разі необхідності над згаданим теплопровідним шаром можуть бути розташовані додаткові зовнішні шари. Наприклад, зовнішній шар з паперу може бути розташований над теплопровідним шаром з естетичних міркувань. Використання шаруватого матеріалу для виготовлення другого теплопровідного елемента може також бути корисним при виготовленні курильних виробів, які відповідають цьому винаходу, оскільки згаданий теплоізолювальний шар може надати додаткову міцність і 5 UA 114312 C2 5 10 15 20 25 30 35 40 45 50 55 60 жорсткість. Це забезпечує можливість більш легкої обробки матеріалу, з меншим ризиком зминання або руйнування теплопровідного шару, який може бути відносно тонким і крихким. Одним із прикладів особливо прийнятного шаруватого матеріалу для виготовлення другого теплопровідного елемента є двошаровий ламінат, який включає в себе зовнішній шар з алюмінію і внутрішній шар з паперу. За варіантом, якому віддають перевагу, товщина другого теплопровідного елемента становить від приблизно 5 мкм до приблизно 50 мкм, за варіантом, якому віддають більшу перевагу, - від приблизно 10 мкм до приблизно 30 мкм, і за варіантом, якому віддають найбільшу перевагу, - приблизно 20 мкм. Товщина другого теплопровідного елемента може бути загалом такою самою, як і товщина першого теплопровідного елемента, або ж теплопровідні елементи можуть мати різну товщину. За варіантом, якому віддають перевагу, як перший, так і другий теплопровідні елементи виготовлені з алюмінієвої фольги, яка має товщину приблизно 20 мкм. Положення другого теплопровідного елемента і площа, яку він вкриває, можуть бути відрегульовані по відношенню до згаданого першого теплопровідного елемента і згаданих джерела тепла і аерозолетвірного субстрату, що лежать нижче, щоб регулювати нагрівання курильного виробу під час куріння. Другий теплопровідний елемент може бути розташований над принаймні частиною аерозолетвірного субстрату. Альтернативно або на додаток, другий теплопровідний елемент може бути розташований над принаймні частиною джерела тепла. За варіантом, якому віддають більшу перевагу, другий теплопровідний елемент розташований як над частиною аерозолетвірного субстрату, так і над частиною джерела тепла, так само як і перший теплопровідний елемент. Протяжність другого теплопровідного елемента по відношенню до першого теплопровідного елемента у напрямках вище за ходом повітря і нижче за ходом повітря можна регулювати залежно від бажаних властивостей курильного виробу. Другий теплопровідний елемент може вкривати загалом таку саму площу курильного виробу як і перший теплопровідний елемент, так що теплопровідні елементи простягаються вздовж такої самої довжини курильного виробу. В цьому випадку другий теплопровідний елемент за варіантом, якому віддають перевагу, лежить безпосередньо над першим теплопровідним елементом і повністю закриває цей перший теплопровідний елемент. Альтернативно другий теплопровідний елемент може виступати за межі першого теплопровідного елемента у напрямку вище за ходом повітря, у напрямку нижче за ходом повітря або як у напрямку вище за ходом повітря, так і у напрямку нижче за ходом повітря. Альтернативно або на додаток перший теплопровідний елемент може виступати за межі другого теплопровідного елемента у щонайменше одному зі згаданих напрямків вище та нижче за ходом повітря. За варіантом, якому віддають перевагу, другий теплопровідний елемент не виступає за межі першого теплопровідного елемента у напрямку вище за ходом повітря. Другий теплопровідний елемент може займати приблизно таке саме положення на джерелі тепла, як і перший теплопровідний елемент, так що згадані перший і другий теплопровідні елементи є загалом суміщеними над джерелом тепла. Альтернативно перший теплопровідний елемент може виступати за межі другого теплопровідного елемента у напрямку вище за ходом повітря. Таке розташування може знизити температуру джерела тепла. За варіантом, якому віддають перевагу, другий теплопровідний елемент може простягатися у напрямку нижче за ходом повітря до принаймні того самого положення, що і перший теплопровідний елемент. Другий теплопровідний елемент може простягатися до приблизно того самого положення на аерозолетвірному субстраті, що і перший теплопровідний елемент, так що згадані перший і другий теплопровідні елементи є загалом суміщеними над аерозолетвірним субстратом. Альтернативно другий теплопровідний елемент може виступати за межі першого теплопровідного елемента у напрямку нижче за ходом повітря, так що другий теплопровідний елемент вкриває аерозолетвірний субстрат на більшій частині його довжини, ніж перший теплопровідний елемент. Наприклад, другий теплопровідний елемент може виступати на щонайменше 1 мм за межі першого теплопровідного елемента, або на щонайменше 2 мм за межі першого теплопровідного елемента. Однак за варіантом, якому віддають перевагу, аерозолетвірний субстрат виступає нижче за ходом повітря на щонайменше 2 мм за межі другого теплопровідного елемента, так що задню частину згаданого аерозолетвірного субстрату не вкриває ні один зі згаданих теплопровідних елементів. Несподівано було виявлено, що протяжність другого теплопровідного елемента відносно першого теплопровідного елемента на аерозолетвірному субстраті істотно впливає на курильні властивості курильного виробу. Тому площу аерозолетвірного субстрату, охоплювану другим 6 UA 114312 C2 5 10 15 20 25 30 35 40 45 50 55 60 теплопровідним елементом, можна регулювати для того, щоб регулювати профіль доставки аерозолю згаданого курильного виробу. Зокрема, було виявлено, що якщо другий теплопровідний елемент виступає за межі першого теплопровідного елемента у напрямку нижче за ходом повітря, то під час куріння забезпечується більш постійна доставка аерозолю між затяжками. Зокрема, виявили, що доставка аерозолю протягом середніх затяжок зменшується, знижуючи тим самим інтенсивність куріння під час цих затяжок для приведення її у більшу відповідність з інтенсивністю на початку і в кінці процесу куріння. Крім того, було встановлено, що також збільшується тривалість куріння. Якщо другий теплопровідний елемент виступає за межі першого теплопровідного елемента над аерозолетвірним субстратом, то згаданий другий теплопровідний елемент вкриває більшу площу аерозолетвірного субстрату. Тому тепло диспергується у більшому об'ємі аерозолетвірного субстрату, такщо між різними частинами аерозолетвірного субстрату спостерігається менша різниця температур. Результатом цього є зниження температури передньої частини аерозолетвірного субстрату і підвищення температури нижніх за ходом повітря частин аерозолетвірного субстрату. Вважають, що це є причиною спостережуваного впливу на доставку аерозолю між затяжками. Крім того, було встановлено, що регулювання протяжності другого теплопровідного елемента за межами першого теплопровідного елемента у напрямку нижче за ходом повітря змінює тривалість періоду часу до першої затяжки курильним виробом. Зокрема, час до першої затяжки буде збільшуватись у разі збільшення величини протяжності другого теплопровідного елемента за межами першого теплопровідного елемента в напрямку нижче за ходом повітря. Відповідно до цього винаходу також запропонований спосіб регулювання доставки аерозолю між затяжками курильним виробом, при цьому згаданий спосіб включає забезпечення наявності курильного виробу за цим винаходом, як описано вище, і регулювання величини, на яку другий теплопровідний елемент виступає за межі першого теплопровідного елемента у напрямку нижче за ходом повітря над аерозолетвірним субстратом. У цьому описі термін "доставка аерозолю між затяжками" стосується профілю кількості аерозолю, доставленого користувачу під час кожної наступної затяжки курильним виробом. Для типового курильного виробу, який зазнає нагрівання, згаданий профіль має вигляд дзвоноподібної кривої зі збільшенням кількості доставленого аерозолю при наближенні до середніх затяжок перед подальшим зменшенням при наближенні до кінця куріння. Доставку аерозолю між затяжками можна регулювати так, що фактична кількість аерозолю, доставлена користувачу при кожній затяжці, може бути змінена. Альтернативно або на додаток відносні кількості, що доставляються при кожному затягуванні, можуть бути змінені так, щоб змінилася форма профілю. В курильних виробах, які відповідають цьому винаходу, тепло генерується джерелом тепла. Джерелом тепла може бути, наприклад, поглинач тепла, хімічне джерело тепла, спалиме джерело тепла або електричне джерело тепла. Згадане джерело тепла за варіантом, якому віддають перевагу, являє собою спалиме джерело тепла і включає будь-яке прийнятне спалиме паливо, в тому числі, але без обмеження ними, вуглець, алюміній, магній, карбіди, нітрити та їх суміші. За варіантом, якому віддають перевагу, джерело тепла курильних виробів за цим винаходом являє собою вуглецьвмісне спалиме джерело тепла. У цьому описі термін "вуглецьвмісне" вжитий для опису джерела тепла, що містить вуглець. За варіантом, якому віддають перевагу, вуглецьвмісні спалимі джерела тепла за цим винаходом мають вміст вуглецю щонайменше приблизно 35 %, за варіантом, якому віддають більшу перевагу, - приблизно 40 %, за варіантом, якому віддають найбільшу перевагу, - щонайменше приблизно 45 % у розрахунку на масу матеріалу спалимого джерела тепла у сухому стані. В деяких варіантах виконання джерело тепла курильних виробів, які відповідають цьому винаходу, являє собою спалиме джерело тепла на основі вуглецю. У цьому описі термін "джерело тепла на основі вуглецю" вжите для опису джерела тепла, що містить в основному вуглець. Спалимі джерела тепла на основі вуглецю для використання в курильних виробах, які відповідають цьому винаходу, можуть мати вміст вуглецю щонайменше приблизно 50 %, за варіантом, якому віддають перевагу, - щонайменше приблизно 60 %, за варіантом, якому віддають більшу перевагу, - щонайменше приблизно 70 %, за варіантом, якому віддають найбільшу перевагу, - щонайменше приблизно 80 % у розрахунку на масу матеріалу спалимого джерела тепла на основі вуглецю у сухому стані. Курильні вироби, які відповідають цьому винаходу, можуть включати в себе спалимі вуглецьвмісні джерела тепла, утворені з одного або декількох прийнятних вуглецьвмісних 7 UA 114312 C2 5 10 15 20 25 30 35 40 45 50 55 60 матеріалів. У разі необхідності, одна або декілька в'яжуча(-их) речовина(-ин) може(-уть) бути змішана(-і) з одним або декількома вуглецьвмісним(-и) матеріалом(-ами). За варіантом, якому віддають перевагу, згаданою(-ими) однією або декількома в'яжучою(-ими) речовиною(-ами) є органічна(-і) в'яжуча(-і) речовина(-и). До прийнятних відомих органічних в'яжучих речовин належать, але без обмеження ними, смоли (наприклад, гуарова камедь), модифіковані целюлози і похідні целюлози (наприклад, метилцелюлоза, карбоксиметилцелюлоза, гідроксипропілцелюлоза і гідроксипропілметилцелюлоза), борошно, крохмалі; цукри, рослинні олії та їх комбінації. У одному з варіантів виконання, якому віддають перевагу, спалиме джерело тепла формується із суміші порошку вуглецю, модифікованої целюлози, борошна та цукру. Замість або на додаток до однієї або декількох в'яжучої(-их) речовини(-ин), спалимі джерела тепла для використання в курильних виробах, які відповідають цьому винаходу, можуть містити одну або декілька домішку(-ок) для поліпшення властивостей спалимого джерела тепла. До прийнятних домішок належать, але без обмеження ними, домішки, що сприяють твердненню спалимого джерела тепла (наприклад, спікальна домішка), домішки, що сприяють запалюванню спалимого джерела тепла (наприклад, окисники, такі як перхлорати, хлорати, нітрати, пероксиди, перманганати та/або цирконій), домішки, що сприяють горінню спалимого джерела тепла (наприклад, калій і солі калію, такі як цитрат калію), і домішки, що сприяють розкладанню одного або декількох газів, що утворюються при згорянні спалимого джерела тепла (наприклад, каталізатори, такі як CuO, Fe2О3 і Al2О3). Спалимі вуглецьвмісні джерела тепла для використання в курильних виробах, які відповідають цьому винаходу, переважно формують шляхом змішування одного або декількох вуглецьвмісних матеріалів з однією або декількома в'яжучою(-ими) речовиною(-ами) та іншими домішками, у разі їх включення, та формуванням заготовки необхідної форми. Суміш одного або декількох вуглецьвмісного(-их) матеріалу(-ів), однієї або декількох в'яжучої(-их) речовини(ин) і факультативно інших домішок, може бути сформована в заготовку бажаної форми із застосуванням будь-яких прийнятних методів формування керамічних матеріалів, таких як, наприклад, шлікерне лиття, екструзія, лиття під тиском та пресування в прес-формі. В деяких варіантах виконання, яким віддають перевагу, згадану суміш формують в заготовку бажаної форми шляхом екструзії. За варіантом, якому віддають перевагу, суміш одного або декількох вуглецьвмісного(-их) матеріалу(-ів), однієї або декількох в'яжучої(-их) речовини(-ин) та інших домішок формують в заготовку у вигляді видовженого стрижня. Проте слід мати на увазі, що згадана суміш одного або декількох вуглецьвмісного(-их) матеріалу(-ів), однієї або декількох в'яжучої(-их) речовини(ин) та інших домішок може бути сформована в заготовки інших бажаних форм. Після формування, зокрема, після екструзії, заготовку у вигляді видовженого стрижня або іншої бажаної форми, за варіантом, якому віддають перевагу, сушать для зниження вмісту вологи, після чого піролізують у неокисній атмосфері при температурі, достатній для карбонізації однієї або декількох в'яжучої(-их) речовини(-ин), у разі присутності, і суттєвою мірою усунення будь-яких летких речовин у згаданій заготовці у вигляді видовженого стрижня або іншої форми. Заготовку у вигляді видовженого стрижня або іншої бажаної форми піролізують переважно в атмосфері азоту при температурі від приблизно 700 °C до приблизно 900 °C. Спалиме джерело тепла, за варіантом, якому віддають перевагу, має пористість від приблизно 20 % до приблизно 80 %, за варіантом, якому віддають більшу перевагу, - від приблизно 20 % до 60 %. За варіантом, якому віддають ще більшу перевагу, спалиме джерело тепла має пористість від приблизно 50 % до приблизно 70 %, за варіантом, якому віддають більшу перевагу, - від приблизно 50 % до приблизно 60 %, яка визначена, наприклад, із застосуванням ртутної порозіметрії або гелієвої пікнометрії. Необхідна пористість може легко бути досягнута в процесі виробництва спалимого джерела тепла із застосуванням звичайних способів і технологій. За варіантом, який забезпечує перевагу, спалимі вуглецьвмісні джерела тепла для використання в курильних виробах, які відповідають цьому винаходу, мають позірну густину від 3 3 приблизно 0,6 г/см до приблизно 1 г/см . За варіантом, якому віддають перевагу, спалиме джерело тепла має масу від приблизно 300 мг до приблизно 500 мг, за варіантом, якому віддають більшу перевагу, - від приблизно 400 мг до приблизно 450 мг. За варіантом, якому віддають перевагу, спалиме джерело тепла має довжину від приблизно 7 мм до приблизно 17 мм, за варіантом, якому віддають більшу перевагу, - від приблизно 7 мм до приблизно 15 мм, за варіантом, якому віддають найбільшу перевагу, - від приблизно 7 мм до 8 UA 114312 C2 5 10 15 20 25 30 35 40 45 50 55 60 приблизно 13 мм. За варіантом, якому віддають перевагу, спалиме джерело тепла має діаметр від приблизно 5 мм до приблизно 9 мм, за варіантом, якому віддають більшу перевагу, - від приблизно 7 мм до приблизно 8 мм. За варіантом, якому віддають перевагу, спалиме джерело тепла має загалом постійний діаметр. Однак спалиме джерело тепла альтернативно може бути звужуваним, так що діаметр задньої частини спалимого джерела тепла є більшим, ніж діаметр його передньої частини. Особливу перевагу віддають спалимим джерелам тепла, які мають загалом циліндричну форму. Спалиме джерело тепла може, наприклад, бути циліндром або звужуваним циліндром загалом круглого поперечного перерізу або ж циліндром або звужуваним циліндром загалом еліптичного поперечного перерізу. Курильні вироби, які відповідають цьому винаходу, мають один або декілька шляхів повітряного потоку, по яким повітря може просмоктуватись через курильний виріб для вдихання користувачем. У деяких варіантах здійснення цього винаходу джерело тепла має щонайменше один поздовжній канал для повітряного потоку, який надає один або декілька шлях(-ів) повітряного потоку через джерело тепла. Термін "канал для повітряного потоку", вжитий у цьому описі, означає канал, що простягається уздовж довжини джерела тепла, через який повітря може просмоктуватись через курильний виріб для вдихання користувачем. Такі джерела тепла, які мають один або декілька поздовжній(-іх) канал(-ів) для повітряного потоку, згадуються у цьому описі як "несуцільні" джерела тепла. Діаметр щонайменше одного поздовжнього каналу для повітряного потоку може становити від приблизно 1,5 мм до приблизно 3 мм, за варіантом, якому віддають більшу перевагу, - від приблизно 2 мм до приблизно 2,5 мм. Внутрішня поверхня цього щонайменше одного поздовжнього каналу для повітряного потоку може бути частково або повністю покрита, як докладніше описано в WO-A-2009/022232. В альтернативних варіантах здійснення цього винаходу в джерелі тепла не передбачені будь-які поздовжні канали для повітряного потоку, так що повітря, просмоктуване через курильний виріб, не проходить через будь-які канали для повітряного потоку вздовж цього джерела тепла. Такі джерела тепла згадуються в цьому описі як "суцільні" джерела тепла. Курильні вироби, що включають в себе суцільні джерела тепла, визначають альтернативні шляхи повітряного потоку через курильний виріб. В курильних виробах, що відповідають цьому винаходу, які містять суцільні джерела тепла, теплопередавання від джерела тепла до аерозолетвірного субстрату відбувається в основному із застосуванням теплопровідності, і нагрівання аерозолетвірного субстрату із застосуванням конвекції зводиться до мінімального рівня або зменшується. Тому, у разі суцільних джерел тепла, особливо важливою є оптимізація теплопередавання із застосуванням теплопровідності між джерелом тепла і аерозолетвірним субстратом. Було встановлено, що використання другого теплопровідного елемента чинить особливо сприятливий вплив на курильні властивості курильних виробів, що включають в себе суцільні джерела тепла, які мають незначний компенсаційний вплив конвективного нагрівання або не мають будь-якого компенсаційного впливу. За варіантом, якому віддають перевагу, курильні вироби, які відповідають цьому винаходу, включають в себе аерозолетвірні субстрати, що містять щонайменше один аерозолеутворювач і матеріал, здатний вивільнювати леткі сполуки у відповідь на нагрівання. Згаданим щонайменше одним аерозолеутворювачем може бути будь-яка прийнятна відома сполука або суміш сполук, яка(-і), у разі використання, полегшують утворення густого і стабільного аерозолю. Аерозолеутворювач, за варіантом, якому віддають перевагу, є стійким до термічного розкладання при робочій температурі курильного виробу. До прийнятних аерозолеутворювачів, які є добре відомими в цій галузі, належать, наприклад, багатоатомні спирти, складні ефіри багатоатомних спиртів, такі як моно-, ди- або триацетат гліцерину, і аліфатичні складні ефіри моно-, ди- або полікарбонових кислот, такі як диметилдодекандіоат і диметилтетрадекандіоат. Аерозолеутворювачами, яким віддають перевагу для використання в курильних виробах, що відповідають цьому винаходу, є багатоатомні спирти, такі як триетиленгліколь, 1,3-бутандіол, і за варіантом, якому віддають найбільшу перевагу, - гліцерин, або їх суміші. За варіантом, якому віддають перевагу, матеріал, здатний вивільнювати леткі сполуки у відповідь на нагрівання, являє собою певну кількість матеріалу рослинного походження, за варіантом, якому віддають більшу перевагу, - певну кількість гомогенізованого матеріалу рослинного походження. Наприклад, аерозолетвірний субстрат може містити один або декілька 9 UA 114312 C2 5 10 15 20 25 30 35 40 45 50 55 60 матеріал(-ів), одержаний(-их) з рослин, в тому числі, але без обмеження ними, тютюн; чай, наприклад, зелений чай; перцеву м'яту; лавр; евкаліпт; базилік; шавлію; вербену; естрагон. Згаданий матеріал рослинного походження може містити домішки, в тому числі, але без обмеження ними, зволожувачі, ароматизатори, в'яжучі речовини і їх суміші. За варіантом, якому віддають перевагу, матеріал рослинного походження складається по суті з тютюнового матеріалу, за варіантом, якому віддають найбільшу перевагу, - гомогенізованого тютюнового матеріалу. За варіантом, якому віддають перевагу, аерозолетвірний субстрат має довжину від приблизно 5 мм до приблизно 20 мм, за варіантом, якому віддають більшу перевагу, - від приблизно 8 мм до приблизно 12 мм. За варіантом, якому віддають перевагу, довжина передньої частини аерозолетвірного субстрату, оточеної першим теплопровідним елементом, становить від приблизно 2 мм до приблизно 10 мм, за варіантом, якому віддають більшу перевагу, - від приблизно 3 мм до приблизно 8 мм, за варіантом, якому віддають найбільшу перевагу, - від приблизно 4 мм до приблизно 6 мм. За варіантом, якому віддають перевагу, довжина задньої частини аерозолетвірного субстрату, яка не оточена першим теплопровідним елементом, становить від приблизно 3 мм до приблизно 10 мм. Іншими словами, аерозолетвірний субстрат, за варіантом, якому віддають перевагу, виступає нижче за ходом повітря за межі першого теплопровідного елемента на відстань від приблизно 3 мм до приблизно 10 мм. За варіантом, якому віддають більшу перевагу, аерозолетвірний субстрат виступає нижче за ходом повітря за межі першого теплопровідного елемента на відстань щонайменше приблизно 4 мм. Джерело тепла і аерозолетвірний субстрат курильних виробів, які відповідають цьому винаходу, можуть бути загалом суміжними один з іншим. Альтернативно джерело тепла і аерозолетвірний субстрат курильних виробів, які відповідають цьому винаходу, можуть бути рознесені на певну відстань один від іншого в подовжньому напрямку. За варіантом, якому віддають перевагу, курильні вироби, які відповідають цьому винаходу, включають в себе елемент скеровування повітряного потоку, розташований нижче за ходом повітря відносно аерозолетвірного субстрату. Згаданий елемент скеровування повітряного потоку визначає шлях повітряного потоку через курильний виріб. За варіантом, якому віддають перевагу, між нижнім за ходом повітря краєм аерозолетвірного субстрату і нижнім за ходом повітря краєм елемента скеровування повітряного потоку виконаний щонайменше один вхід для повітря. Елемент скеровування повітряного потоку скеровує повітря із цього щонайменше одного входу для повітря у напрямку вставлюваного в рот кінця курильного виробу. Згаданий елемент скеровування повітряного потоку може мати відкритий на краях по суті повітронепроникний порожнистий корпус. У таких варіантах виконання повітря, всмоктуване через щонайменше один вхід для повітря, спочатку просмоктується вище за ходом повітря вздовж зовнішньої частини відкритого на краях по суті повітронепроникного порожнистого корпусу, а потім нижче за ходом повітря через внутрішню частину згаданого відкритого на краях по суті повітронепроникного порожнистого корпусу. Згаданий по суті повітронепроникний порожнистий корпус може бути виготовлений з одного або декількох прийнятних повітронепроникних матеріалів, які є по суті термостабільними при температурі аерозолю, утвореного підведенням тепла від джерела тепла до аерозолетвірного субстрату. До прийнятних матеріалів, відомих в цій галузі, належать, але без обмеження ними, картон, пластмаса, кераміка та їх комбінації. За одним із варіантів виконання, якому віддають перевагу, згаданий відкритий на краях по суті повітронепроникний порожнистий корпус являє собою циліндр, за варіантом, якому віддають перевагу, прямий коловий циліндр. За іншим варіантом виконання, якому віддають перевагу, згаданий відкритий на краях по суті повітронепроникний порожнистий корпус являє собою усічений конус, за варіантом, якому віддають перевагу, усічений прямий коловий конус. Згаданий відкритий на краях по суті повітронепроникний порожнистий корпус може мати довжину від приблизно 7 мм до приблизно 50 мм, наприклад, довжину від приблизно 10 мм до приблизно 45 мм або від приблизно 15 мм до приблизно 30 мм. Елемент скеровування повітряного потоку може мати іншу довжину залежно від бажаної загальної довжини курильного виробу, а також наявності і довжини інших компонентів курильного виробу. Якщо згаданий відкритий на краях по суті повітронепроникний порожнистий корпус являє собою циліндр, цей циліндр може мати діаметр від приблизно 2 мм до приблизно 5 мм, наприклад, діаметр від приблизно 2,5 мм до приблизно 4,5 мм. Циліндр може мати інший діаметр залежно від необхідного загального діаметра курильного виробу. Якщо згаданий відкритий на краях по суті повітронепроникний порожнистий корпус являє 10 UA 114312 C2 5 10 15 20 25 30 35 40 45 50 55 60 собою усічений конус, верхній за ходом повітря край згаданого усіченого конусу може мати діаметр від приблизно 2 мм до приблизно 5 мм, наприклад, діаметр від приблизно 2,5 мм до приблизно 4,5 мм. Верхній за ходом повітря край усіченого конусу може мати інший діаметр залежно від необхідного загального діаметра курильного виробу. Якщо згаданий відкритий на краях по суті повітронепроникний порожнистий корпус являє собою усічений конус, нижній за ходом повітря край згаданого усіченого конусу може мати діаметр від приблизно 5 мм до приблизно 9 мм, наприклад, від приблизно 7 мм до приблизно 8 мм. Нижній за ходом повітря край усіченого конусу може мати інший діаметр залежно від необхідного загального діаметра курильного виробу. За варіантом, якому віддають перевагу, нижній за ходом повітря край усіченого конуса має загалом такий самий діаметр, що і діаметр аерозолетвірного субстрату. Відкритий на краях по суті повітронепроникний порожнистий корпус може прилягати до аерозолетвірного субстрату. Альтернативно відкритий на краях по суті повітронепроникний порожнистий корпус може бути заглиблений в аерозолетвірний субстрат. Наприклад, в деяких варіантах виконання відкритий на краях по суті повітронепроникний порожнистий корпус може бути заглиблений в аерозолетвірний субстрат на відстань до 0,5L, де L являє собою довжину аерозолетвірного субстрату. Верхній за ходом повітря край по суті повітронепроникного порожнистого корпусу має зменшений діаметр у порівнянні з діаметром аерозолетвірного субстрату. В деяких варіантах виконання нижній за ходом повітря край по суті повітронепроникного порожнистого корпусу має зменшений діаметр у порівнянні з діаметром аерозолетвірного субстрату. В інших варіантах виконання нижній за ходом повітря край по суті повітронепроникного порожнистого корпусу має по суті такий самий діаметр, що і діаметр аерозолетвірного субстрату. Якщо нижній за ходом повітря край по суті повітронепроникного порожнистого корпусу має зменшений діаметр у порівнянні з діаметром аерозолетвірного субстрату, згаданий по суті повітронепроникний порожнистий корпус може бути оточений вздовж обводу по суті повітронепроникним ущільненням. У таких варіантах виконання згадане по суті повітронепроникне ущільнення розташоване нижче за ходом повітря відносно одного або декількох входу(-ів) для повітря. Згадане по суті повітронепроникне ущільнення може бути загалом такого самого діаметра, що і діаметр аерозолетвірного субстрату. Наприклад, в деяких варіантах виконання нижній за ходом повітря край по суті повітронепроникного порожнистого корпусу може бути оточений по суті непроникним відрізком штранга або кільцем такого самого діаметра, що і діаметр аерозолетвірного субстрату. Згадане по суті повітронепроникне ущільнення може бути утворене з одного або декількох прийнятних повітронепроникних матеріалів, які по суті є термостабільними при температурі аерозолю, утвореного підведенням тепла від спалимого джерела тепла до аерозолетвірного субстрату. До прийнятних матеріалів, відомих в цій галузі, належать, але без обмеження ними, картон, пластмаса, віск, силікон, кераміка та їх комбінації. Принаймні частина довжини відкритого на краях по суті повітронепроникного порожнистого корпусу може бути оточена вздовж обводу повітропроникним дифузором. Цей повітропроникний дифузор може мати по суті такий самий діаметр, що і діаметр аерозолетвірного субстрату. Повітропроникний дифузор може бути утворений з одного або декількох прийнятного(-их) повітропроникного(-их) матеріалу(-ів), які є по суті термостабільними при температурі аерозолю, утвореного підведенням тепла від спалимого джерела тепла до аерозолетвірного субстрату. До прийнятних повітропроникних матеріалів, відомих в цій галузі, належать, але без обмеження ними, пористі матеріали, такі як, наприклад, ацетилцелюлозний джгут, бавовна, керамічні та полімерні поропласти з відкритими порами, тютюновий матеріал та їх комбінації. За одним із варіантів виконання, якому віддають перевагу, елемент скеровуванняповітряного потоку включає в себе відкриту на краях по суті повітронепроникну порожнисту трубку, яка має зменшений діаметр в порівнянні з діаметром аерозолетвірного субстрату, і кільцеве по суті повітронепроникне ущільнення загалом такого самого зовнішнього діаметра, що і діаметр аерозолетвірного субстрату, яке оточує вздовж обводу нижній за ходом повітря край згаданого порожнистого корпусу. Елемент скеровування повітряного потоку може також включати в себе внутрішню обгортку, яка оточує вздовж обводу порожнисту трубку і кільцеве по суті повітронепроникне ущільнення. Відкритий верхній за ходом повітря край порожнистої трубки може прилягати до нижнього за ходом повітря краю аерозолетвірного субстрату. Альтернативно відкритий верхній за ходом повітря край порожнистої трубки може бути вставлений або іншим чином заглиблений у нижній 11 UA 114312 C2 5 10 15 20 25 30 35 40 45 50 55 60 за ходом повітря край аерозолетвірного субстрату. Елемент скеровування повітряного потоку може також включати в себе кільцевий повітропроникний дифузор по суті такого самого зовнішнього діаметра, що і діаметр аерозолетвірного субстрату, який оточує вздовж обводу принаймні частину довжини порожнистої трубки вище за ходом повітря відносно кільцевого по суті повітронепроникного ущільнення. Наприклад, порожниста трубка може бути принаймні частково вставлена у відрізок штранга ацетилцелюлозного джгута. У іншому варіанті виконання, якому віддають перевагу, елемент скеровування повітряного потоку включає в себе відкритий на краях по суті повітронепроникний усічений порожнистий конус, що має верхній за ходом повітря край зменшеного діаметра в порівнянні з діаметром аерозолетвірного субстрату і нижній за ходом повітря край по суті того самого діаметра, що і діаметр аерозолетвірного субстрату. Згаданий відкритий верхній за ходом повітря край усіченого порожнистого конусу може прилягати до нижнього за ходом повітря краю аерозолетвірного субстрату. Альтернативно відкритий верхній за ходом повітря край усіченого порожнистого конусу може бути вставлений або іншим чином заглиблений у нижній за ходом повітря край аерозолетвірного субстрату. Елемент скеровування повітряного потоку може також включати в себе кільцевий повітряний дифузор загалом такого самого зовнішнього діаметра, що і діаметр аерозолетвірного субстрату, який оточує вздовж обводу принаймні частину довжини усіченого порожнистого конусу. Наприклад, усічений порожнистий конус може бути принаймні частково вставлений в штранг ацетилцелюлозного джгута. Курильні вироби, які відповідають цьому винаходу, за варіантом, якому віддають перевагу, також включають в себе розширювальну камеру, розташовану нижче за ходом повітря відносно аерозолетвірного субстрату, і, у разі присутності, нижче за ходом повітря відносно елемента скеровування повітряного потоку. Включення розширювальної камери за варіантом, який забезпечує перевагу, уможливлює додаткове охолодження аерозолю, утвореного підведенням тепла від джерела тепла до аерозолетвірного субстрату. Згадана розширювальна камера також забезпечує перевагу, яка полягає в регулюванні загальної довжини курильних виробів, які відповідають цьому винаходу, до бажаної величини, наприклад, до довжини, подібної довжині традиційних сигарет, шляхом відповідного вибору довжини розширювальної камери. За варіантом, якому віддають перевагу, ця розширювальна камера являє собою видовжену порожнисту трубку. Курильні вироби, які відповідають цьому винаходу, можуть також включати в себе мундштук, розташований нижче за ходом повітря відносно аерозолетвірного субстрату, і, у разі присутності, нижче за ходом повітря відносно елемента скеровування повітряного потоку і розширювальної камери. Мундштук може, наприклад, включати в себе фільтр, виготовлений з ацетилцелюлози, паперу або інших прийнятних відомих фільтрувальних матеріалів. За варіантом, якому віддають перевагу, мундштук має низьку ефективність фільтрації, за варіантом, якому віддають більшу перевагу, - дуже низьку ефективність фільтрації. Альтернативно або на додаток мундштук може включати в себе один або декілька сегментів, які містять абсорбенти, адсорбенти, ароматизатори та інші модифікатори аерозолю і домішки, які використовують в фільтрах для традиційних сигарет, або їх комбінації. Курильні вироби, які відповідають цьому винаходу, можна складати з використанням відомих способів і обладнання. Нижче цей винахід буде описаний, лише як приклад, з посиланням на додані фігури, зпосеред яких: Фіг. 1 являє собою схематичний подовжній розріз курильного виробу, який відповідає першому варіанту здійснення цього винаходу; Фіг. 2 являє собою схематичний подовжній розріз курильного виробу, який відповідає другому варіанту здійснення цього винаходу; і Фіг. 3 являє собою схематичний подовжній розріз курильного виробу, який відповідає третьому варіанту здійснення цього винаходу. Курильний виріб 2, показаний на Фіг. 1, включає в себе спалиме вуглецьвмісне джерело 4 тепла, аерозолетвірний субстрат 6, видовжену розширювальну камеру 8 і мундштук 10, розташовані співвісно та впритул торець до торця. Спалиме вуглецьвмісне джерело 4 тепла, аерозолетвірний субстрат 6, видовжена розширювальна камера 8 і мундштук 10 загорнуті в зовнішню обгортку 12 із сигаретного паперу з низькою повітропроникністю. Як показано на Фіг. 1, неспалиме газостійке перше бар'єрне покриття 14 розміщене на по суті всій задній поверхні спалимого вуглецьвмісного джерела 4 тепла. В альтернативному варіанті виконання неспалимий по суті повітронепроникний перший бар'єр виконаний у формі 12 UA 114312 C2 5 10 15 20 25 30 35 40 45 50 55 60 диска, який прилягає до задньої поверхні спалимого вуглецьвмісного джерела 4 тепла і передньої поверхні аерозолетвірного субстрату 6. Спалиме вуглецьвмісне джерело 4 тепла являє собою несуцільне джерело тепла і має центральний канал 16 для повітряного потоку, який простягається в поздовжньому напрямку через спалиме вуглецьвмісне джерело 4 тепла і неспалиме газостійке перше бар'єрне покриття 14. Газостійке термостійке друге бар'єрне покриття (не показане) передбачене на внутрішній поверхні центрального каналу 16 для повітряного потоку. Аерозолетвірний субстрат 6 розташований безпосередньо нижче за ходом повітря відносно спалимого вуглецьвмісного джерела 4 тепла і включає в себе відрізок циліндричного штранга тютюнового матеріалу 18, який містить гліцерин як аерозолеутворювач, і який оточений вздовж обводу обгорткою 20 для штранга фільтра. Перший теплопровідний елемент 22, що складається з трубки з алюмінієвої фольги, оточує вздовж обводу задню частину 4b спалимого вуглецьвмісного джерела 4 тепла, контактує із цією частиною і прилягає до передньої частини 6а аерозолетвірного субстрату 6. Як показано на Фіг. 1, задня частина аерозолетвірного субстрату 6 не оточена першим теплопровідним елементом 22. Видовжена розширювальна камера 8 розташована нижче за ходом повітря відносно аерозолетвірного субстрату 6 і включає в себе циліндричну відкриту на краях картонну трубку 24. Мундштук 10 курильного виробу 2 розташований нижче за ходом повітря відносно розширювальної камери 8 і включає в себе відрізок циліндричного штранга ацетилцелюлозного джгута 26 з дуже низькою ефективністю фільтрації, оточений вздовж обводу обгорткою 28 для штранга фільтра. Мундштук 10 може бути оточений вздовж обводу обідковим папером (не показаний). Другий теплопровідний елемент 30, що складається з трубки з алюмінієвої фольги, оточує зовнішню обгортку 12 і контактує з нею. Цей другий теплопровідний елемент 30 розташований над першим теплопровідним елементом 22 і має такі самі розміри, що і перший теплопровідний елемент 22. Отже, другий теплопровідний елемент 30 лежить безпосередньо над першим теплопровідним елементом 22, при цьому зовнішня обгортка 12 розташована між ними. При використанні користувач підпалює спалиме вуглецьвмісне джерело 4 тепла, після чого всмоктує повітря через центральний канал 16 для повітряного потоку нижче за ходом повітря у бік мундштука 10. Передня частина 6а аерозолетвірного субстрату 6 нагрівається головним чином із застосуванням теплопровідності через суміжну неспалиму задню ділянку 4b спалимого вуглецьвмісного джерела 4 тепла і перший теплопровідний елемент 22. Просмоктуване повітря нагрівається у міру його проходження через центральний канал 16 для повітряного потоку спалимого вуглецьвмісного джерела тепла 4, після чого нагріває аерозолетвірний субстрат 6 із застосуванням конвекції. Нагрівання аерозолетвірного субстрату 6 вивільняє леткі і напівлеткі сполуки і гліцерин з тютюнового матеріалу 18, які уносяться нагрітим просмоктуваним повітрям при його протіканні через аерозолетвірний субстрат 6. Нагріте повітря і унесені сполуки проходять нижче за ходом повітря через розширювальну камеру 8, охолоджуються і конденсуються, утворюючи аерозоль, який проходить через мундштук 10 в ротову порожнину користувача. Другий теплопровідний елемент 30 утримує тепло всередині курильного виробу 2 для сприяння підтримуванню температури першого теплопровідного елемента 22 під час куріння. Це, в свою чергу, сприяє підтримуванню температури аерозолетвірного субстрату 6, щоб полегшити подальшу удосконалену доставку аерозолю. Курильний виріб 54 за другим варіантом здійснення цього винаходу, який показаний на Фіг. 2, включає в себе спалиме вуглецьвмісне джерело 40 тепла, аерозолетвірний субстрат 6, елемент 44 скеровування повітряного потоку, видовжену розширювальну камеру 8 і мундштук 10, розташовані співвісно та впритул торець до торця. Спалиме вуглецьвмісне джерело 40 тепла, аерозолетвірний субстрат 6, елемент 44 скеровування повітряного потоку, видовжена розширювальна камера 8 і мундштук 10 загорнуті в зовнішню обгортку 12 із сигаретного паперу з низькою повітропроникністю. Як показано на Фіг. 2, на всій задній поверхні спалимого вуглецьвмісного джерела 40 тепла курильного виробу 54 передбачене неспалиме по суті повітронепроникне бар'єрне покриття 14. У альтернативному варіанті виконання замість покриття передбачений неспалимий по суті повітронепроникний бар'єр у формі диска, який прилягає до задньої поверхні спалимого вуглецьвмісного джерела тепла 40 і передньої поверхні аерозолетвірного субстрату 6. Спалиме вуглецьвмісне джерело 40 тепла являє собою суцільне джерело тепла, і в курильному виробі 54, який відповідає другому варіанту виконання, повітря, просмоктуване через згаданий курильний виріб для вдихання користувачем, не проходить через будь-які 13 UA 114312 C2 5 10 15 20 25 30 35 40 45 50 канали для повітряного потоку вздовж спалимого джерела 40 тепла. Аерозолетвірний субстрат 6, розширювальна камера 8 і мундштук 10 мають таку саму конструкцію і функції, як описано вище відносно курильного виробу 2 за першим варіантом виконання, показаного на Фіг. 1. Як і в курильному виробі 2 за першим варіантом виконання, показаному на Фіг. 1, перший теплопровідний елемент 22, що складається з трубки з алюмінієвої фольги, оточує вздовж обводу задню частину 4b спалимого вуглецьвмісного джерела 40 тепла, контактує з нею і прилягає до передньої частини 6а аерозолетвірного субстрату 6. Передбачений також другий теплопровідний елемент 30, який складається з подібної трубки з алюмінієвої фольги, як описано вище стосовно курильного виробу 2 за першим варіантом виконання, показаного на Фіг. 1. Елемент 44 скеровування повітряного потоку розташований нижче за ходом повітря відносно аерозолетвірного субстрату 6 і включає в себе відкриту на краях по суті повітронепроникну порожнисту трубку 56, виготовлену з, наприклад, картону, яка має зменшений діаметр у порівнянні з діаметром аерозолетвірного субстрату 6. Верхній за ходом повітря край відкритої на краях порожнистої трубки 56 прилягає до аерозолетвірного субстрату 6. Нижній за ходом повітря край відкритої на краях порожнистої трубки 56 оточений вздовж обводу кільцевим по суті повітронепроникним ущільненням 58, по суті такого самого діаметра, що і діаметр аерозолетвірного субстрату 6. Решта відкритої на краях порожнистої трубки вставлена у відрізок циліндричного штранга ацетилцелюлозного джгута 60 по суті такого самого діаметра, що і діаметр аерозолетвірного субстрату 6. Відкрита на краях порожниста трубка 56 і відрізок циліндричного штранга ацетилцелюлозного джгута 60 оточені вздовж обводу повітронепроникною внутрішньою обгорткою 50. Як також показано на Фіг. 2, в зовнішній обгортці 12, яка оточує вздовж обводу внутрішню обгортку 50, передбачений круговий ряд входів 52 для повітря. При використанні, коли користувач здійснює затягування на мундштуці 10, холодне повітря всмоктується в курильний виріб 54, який відповідає другому варіанту здійснення цього винаходу, через входи 52 для повітря. Всмоктане повітря проходить вище за ходом повітря між зовнішньою частиною відкритої на краях порожнистої трубки 56 і внутрішньою обгорткою 50 через відрізок циліндричного штранга ацетилцелюлозного джгута 60 до аерозолетвірного субстрату 6. Як і в курильному виробі 2, який відповідає першому варіанту здійснення цього винаходу, показаному на Фіг. 1 і описаному вище, аерозолетвірний субстрат 6 нагрівається із застосуванням теплопровідності для утворення аерозолю, який уноситься просмоктуваним повітрям при його протіканні через аерозолетвірний субстрат 6. Просмоктуване повітря і унесений аерозоль проходять нижче за ходом повітря через внутрішню частину порожнистої трубки 56 елемента 44 скеровування повітряного потоку у розширювальну камеру 8, де вони охолоджуються і конденсуються. Після цього охолоджений аерозоль проходить нижче за ходом повітря через мундштук 10 курильного виробу 54 в ротову порожнину користувача. Неспалиме по суті повітронепроникне бар'єрне покриття 14, передбачене на всій задній поверхні спалимого вуглецьвмісного джерела 40 тепла, відокремлює спалиме вуглецьвмісне джерело тепла 40 від шляхів повітряного потоку через курильний виріб 54, так що повітря, просмоктуване при використанні через курильний виріб 54 вздовж шляхів повітряного потоку, не контактує безпосередньо зі спалимим вуглецьвмісним джерелом 40 тепла. Другий теплопровідний елемент 30 утримує тепло всередині курильного виробу 54, як описано вище стосовно курильного виробу 2 за першим варіантом виконання, показаного на Фіг. 1. Курильні вироби за другим варіантом здійснення цього винаходу, показаним на Фіг. 2, були складені з компонентів, перелічених нижче у Таблиці 1. 14 UA 114312 C2 Таблиця 1 Курильний виріб Загальна довжина (мм) Діаметр (мм) Пористе вуглецьвмісне джерело тепла Довжина (мм) Діаметр (мм) Товщина першого бар'єрного покриття (мкм) Аерозолетвірний субстрат Довжина (мм) Діаметр (мм) 3 Густина (г/см ) Аерозолеутворювач 84 7,8 8 7,8 500 10 7,8 0,73 Гліцерин 20 % у розрахунку на масу тютюну у сухому стані Кількість аерозолеутворювача Елемент скеровування повітряного потоку Довжина (мм) Діаметр (мм) Довжина штранга з пористого матеріалу (мм) Діаметр порожнистої трубки (мм) Кількість входів для повітря Діаметр входів для повітря (мм) Відстань входу для повітря від верхнього за ходом повітря краю (мм) Розширювальна камера Довжина (мм) Діаметр (мм) Мундштук Довжина (мм) Діаметр (мм) Теплопровідні елементи Довжина (мм) Діаметр (мм) Товщина алюмінієвої фольги (мкм) Довжина задньої частини спалимого вуглецьвмісного джерела тепла (мм) Довжина передньої частини аерозолетвірного субстрату (мм) Довжина задньої частини аерозолетвірного субстрату (мм) 5 10 15 20 26 7,8 24 3,5 4-8 0,2 24 33 7,8 7 7,8 8 7,8 20 4 4 6 Курильний виріб 60, який відповідає третьому варіанту здійснення цього винаходу, показаний на Фіг. 3, має аналогічну конструкцію з курильним виробом 54, який відповідає другому варіанту здійснення цього винаходу, показаним на Фіг. 2. Однак курильний виріб 60, показаний на Фіг. 3, відрізняється від курильного виробу 54, показаного на Фіг. 2, за конструкцією елемента 44 скеровування повітряного потоку, як описано нижче. Крім того, на відміну від курильного виробу 54, показаного на Фіг. 2, другий теплопровідний елемент 30 курильного виробу 60 виступає на приблизно 3 мм за межі першого теплопровідного елемента 22 в напрямку нижче за ходом повітря. Отже, другий теплопровідний елемент 30' вкриває більшу частину аерозолетвірного субстрату 6. За третім варіантом здійснення цього винаходу елемент 44 скеровування повітряного потоку включає в себе спрямований по осі відкритий на краях по суті повітронепроникний усічений конус 62, який розташований по центру всередині курильного виробу 60. Нижній за ходом повітря край порожнистого конусу 62 має по суті такий самий діаметр, що і діаметр аерозолетвірного субстрату 6, і верхній за ходом повітря край порожнистого конусу 62 має зменшений діаметр у порівнянні з діаметром аерозолетвірного субстрату 6. Порожнистий конус 62 може бути виготовлений з будь-якого прийнятного повітронепроникного матеріалу, у тому числі, але без обмеження ними, картону, пластмаси та їх комбінації. Верхній за ходом повітря край по суті повітронепроникного усіченого порожнистого конусу 15 UA 114312 C2 5 10 15 20 25 30 35 40 45 50 62 заглиблений в аерозолетвірний субстрат 6. В зовнішній обгортці 12, яка оточує вздовж обводу порожнистий конус 62 нижче за ходом повітря відносно аерозолетвірного субстрату 6, виконаний круговий ряд входів 52 для повітря. При використанні, коли користувач здійснює затягування на мундштуці 10 курильного виробу 60 за третім варіантом здійснення цього винаходу, холодне повітря всмоктується в курильний виріб 60 через входи 52 для повітря. Це холодне повітря проходить вище за ходом повітря між зовнішньою обгорткою 12 і зовнішньою частиною порожнистого конусу 62 елемента 44 скеровування повітряного потоку в аерозолетвірний субстрат 6. Як і в курильному виробі 54 за другим варіантом здійснення цього винаходу, показаному на Фіг. 2 і описаному вище, аерозолетвірний субстрат 6 нагрівається із застосуванням теплопровідності для утворення аерозолю, який уноситься просмоктуваним повітрям при його протіканні через аерозолетвірний субстрат 6. Просмоктуване повітря і унесений аерозоль проходять нижче за ходом повітря через внутрішню частину порожнистого конусу 62 елемента 44 скеровування повітряного потоку у розширювальну камеру 8, де вони охолоджуються і конденсуються. Після цього охолоджений аерозоль проходить нижче за ходом повітря через мундштук 10 курильного виробу 60 в ротову порожнину користувача. Другий теплопровідний елемент 30 утримує тепло всередині курильного виробу 60 як описано вище стосовно курильного виробу 2 за першим варіантом виконання, показаного на Фіг. 1. Крім того, другий теплопровідний елемент 30' передає тепло вздовж аерозолетвірного субстрату 6 за межі нижнього за ходом повітря краю першого теплопровідного елемента 22. Тому тепло диспергується у більшому об'ємі аерозолетвірного субстрату 6, і забезпечується більш постійна доставка аерозолю між затяжками, як описано вище. Було виявлено, що під час куріння курильного виробу 60 за третім варіантом виконання, показаного на Фіг. 3, температура задньої частини 4b спалимого джерела тепла 40 (визначена із застосуванням термопари, розташованої на відстані приблизно 1 мм від нижнього за ходом повітря краю спалимого джерела 40 тепла) є на приблизно 50 °С вищою за відповідну температуру в ідентичному курильному виробі без другого теплопровідного елемента 30'. Крім того, було встановлено, що температура передньої частини аерозолетвірного субстрату 6 (визначена із застосуванням термопари, розташованої на відстані приблизно 2 мм від верхнього за ходом повітря краю аерозолетвірного субстрату 6) є на 20-50 °C вищою за відповідну температуру в ідентичному курильному виробі без другого теплопровідного елемента 30'. Крім того, було встановлено, що тривалість куріння курильного виробу 60 за третім варіантом здійснення цього винаходу збільшується на приблизно 1 хв або 2 затяжки у порівнянні з тривалістю куріння ідентичного курильного виробу без другого теплопровідного елемента 30'. Крім того, було встановлено, що курильний виріб 60 за третім варіантом здійснення цього винаходу доставляє на приблизно 25 % більше нікотину впродовж куріння в порівнянні з ідентичним курильним виробом без другого теплопровідного елемента. Аналогічно було встановлено, що курильний виріб 60 доставляє на приблизно 30 % більше гліцерину впродовж куріння в порівнянні з ідентичним курильним виробом без другого теплопровідного елемента 30'. Курильні вироби, які відповідають третьому варіанту здійснення цього винаходу, можуть бути складені з окремих описаних компонентів, параметри яких можуть бути визначені за аналогією з інформацією, наведеною в Таблиці 1 для другого варіанта здійснення цього винаходу. Варіанти здійснення цього винаходу, показані на Фіг. 1-3 і описані вище, ілюструють, але не обмежують цей винахід. Інші варіанти здійснення цього винаходу можуть бути здійснені без відступу від його суті та обсягу, і слід мати на увазі, що конкретні варіанти здійснення, описані вище, не є обмежувальними. 16 UA 114312 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Курильний виріб, який включає в себе: джерело тепла; аерозолетвірний субстрат, розташований нижче за ходом повітря відносно згаданого джерела тепла; перший теплопровідний елемент, розташований навколо задньої частини джерела тепла і суміжної передньої частини аерозолетвірного субстрату і в контакті з ними; і другий теплопровідний елемент, розташований навколо принаймні частини першого теплопровідного елемента, при цьому принаймні частина згаданого другого теплопровідного елемента радіально відокремлена від згаданого першого теплопровідного елемента. 2. Курильний виріб за п. 1, який відрізняється тим, що весь другий теплопровідний елемент радіально відокремлений від першого теплопровідного елемента, так що безпосередній контакт між згаданими першим і другим теплопровідними елементами відсутній. 3. Курильний виріб за п. 1 або п. 2, який відрізняється тим, що перший теплопровідний елемент і другий теплопровідний елемент радіально відокремлені щонайменше одним шаром теплоізоляційного матеріалу. 4. Курильний виріб за п. 3, який відрізняється тим, що згаданий теплоізоляційний матеріал являє собою паперову обгортку. 5. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що другий теплопровідний елемент містить один або декілька шарів тепловідбивного матеріалу. 6. Курильний виріб за п. 5, який відрізняється тим, що згаданий тепловідбивний матеріал відбиває більше ніж 50 % падаючого випромінення. 7. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що другий теплопровідний елемент містить один або декілька шарів алюмінію. 8. Курильний виріб за будь-яким із пп. 1-6, який відрізняється тим, що другий теплопровідний елемент містить сталь. 9. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що другий теплопровідний елемент лежить над принаймні частиною аерозолетвірного субстрату і принаймні частиною джерела тепла. 10. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що другий теплопровідний елемент має максимальну товщину від 5 мкм до 50 мкм. 11. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що перший теплопровідний елемент і другий теплопровідний елемент радіально відокремлені проміжком, який становить щонайменше 50 мкм. 12. Курильний виріб за будь-яким із попередніх пунктів, який також включає в себе зовнішню паперову обгортку навколо другого теплопровідного елемента. 13. Курильний виріб за будь-яким із пп. 1-11, який відрізняється тим, що другий теплопровідний елемент розміщений на зовнішньому боці цього курильного виробу, так що другий теплопровідний елемент є видимим на зовнішній поверхні згаданого курильного виробу. 14. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що другий теплопровідний елемент виготовлений із шаруватого матеріалу, який містить один або декілька шарів теплопровідного матеріалу. 15. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що згадане джерело тепла являє собою суцільне спалиме джерело тепла, в якому не передбачені поздовжні канали для повітряного потоку, так що повітря, просмоктуване через курильний виріб під час використання, не проходить через джерело тепла аніякими канали для повітря. 16. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що другий теплопровідний елемент виступає за межі першого теплопровідного елемента в напрямку, що відповідає ходу повітря. 17. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що верхні за ходом повітря краї першого теплопровідного елемента і другого теплопровідного елемента по суті суміщені. 18. Спосіб регулювання доставки аерозолю між затяжками при курінні курильного виробу, який включає забезпечення наявності курильного виробу за п. 1 і регулювання величини, на яку другий теплопровідний елемент виступає за межі першого теплопровідного елемента в напрямку, що відповідає ходу повітря над аерозолетвірним субстратом. 17 UA 114312 C2 Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 18
