Використання захисних несучих для додаткових каналів

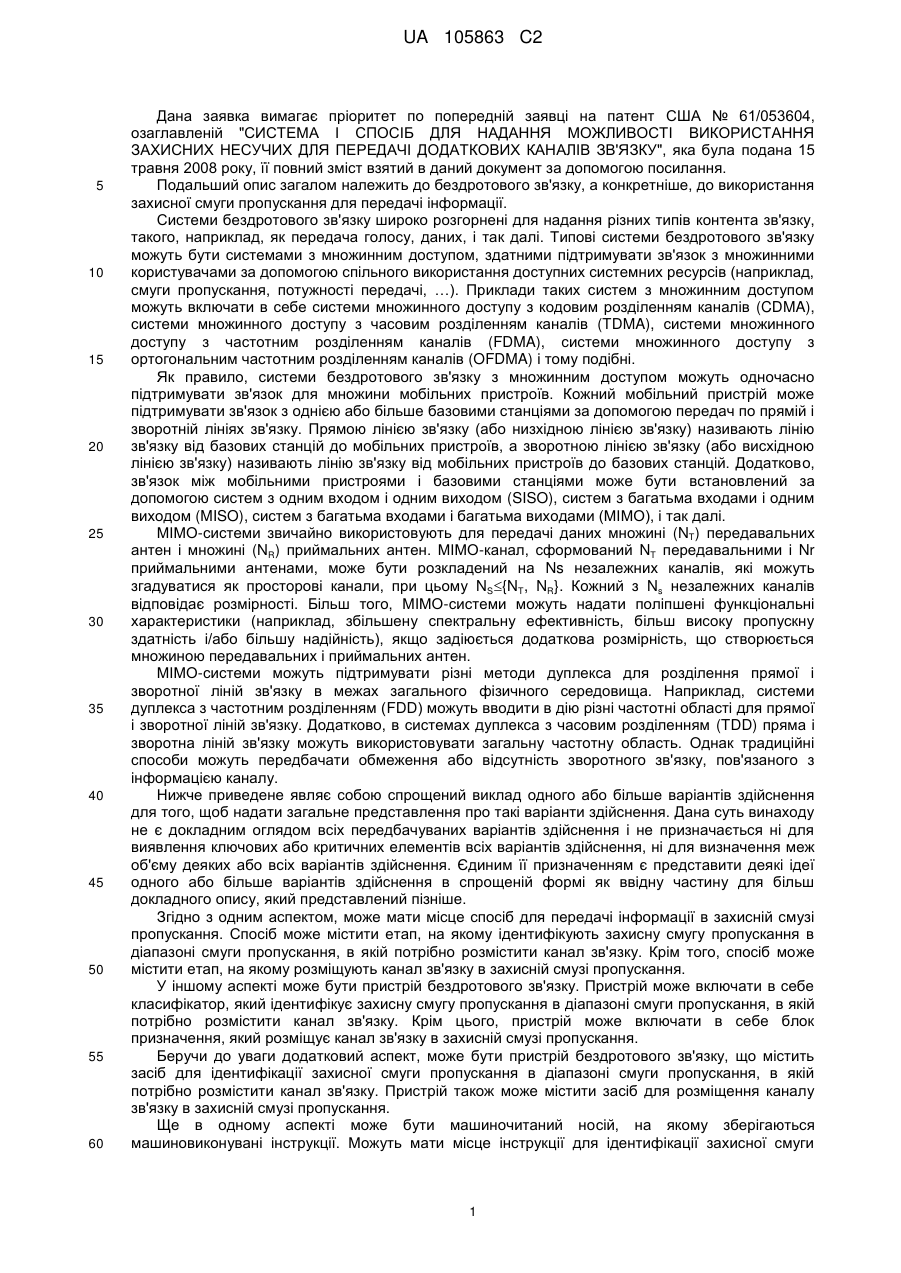

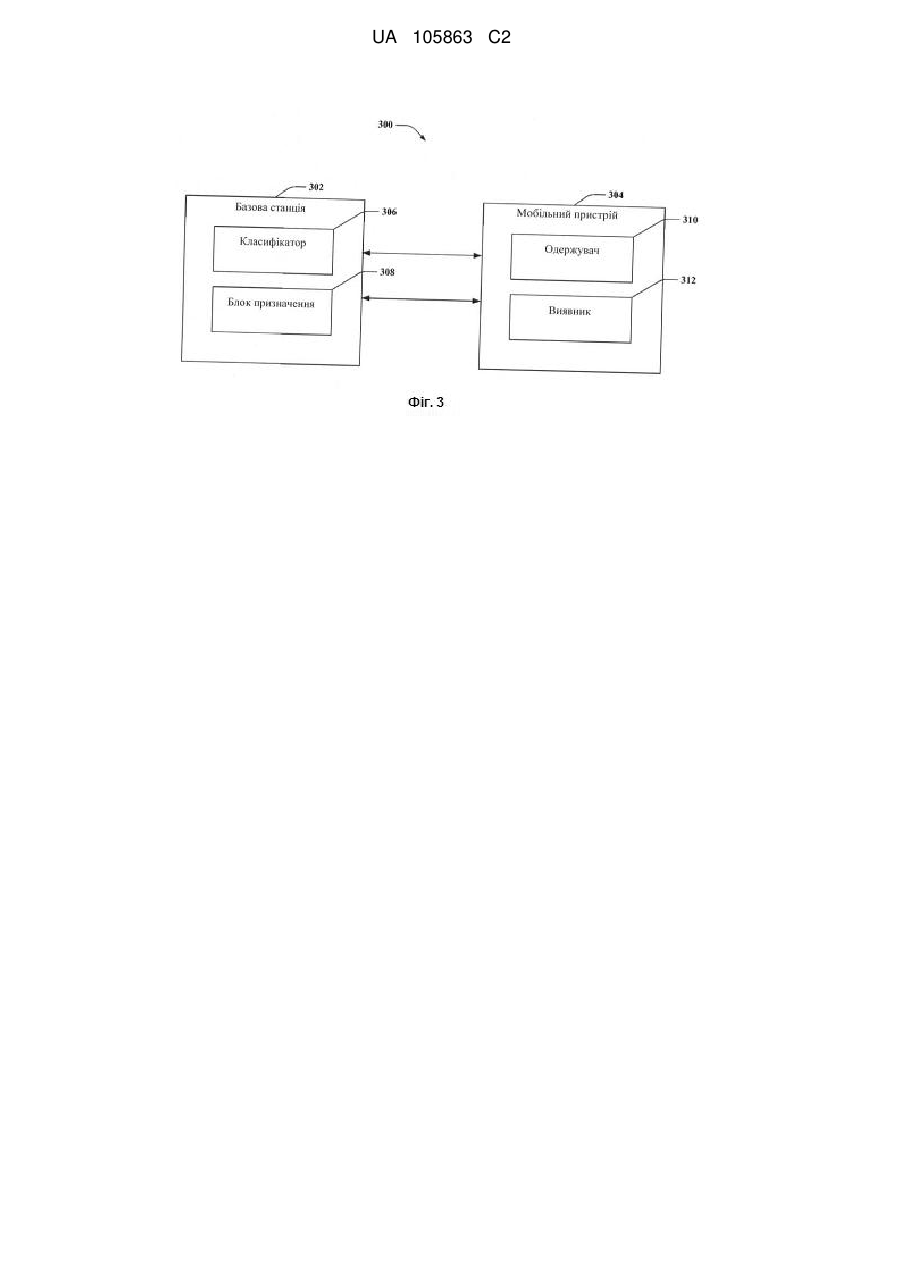

Реферат: Для сприяння в мінімізації перешкод діапазон смуги пропускання може мати захисні інтервали з обох сторін для зниження витоку в сусідні діапазони смуги пропускання. Однак у випадках відносно малої потужності ризик витоку знижується. Отже, захисні смуги пропускання можуть використовуватися для відкриття нових каналів, по яких може передаватися інформація. Таким чином, може використовуватися більша кількість смуг пропускання при збереженні захисних аспектів, таких як невеликі перешкоди для сусідніх смуг. Використання захисної смуги пропускання для передачі нових каналів сприяє зворотній сумісності, оскільки діючі пристрої звичайно не контролюють захисну смугу пропускання. Ці методи також можуть використовуватися на базових станціях високої потужності за допомогою оголошення захисного інтервалу, більшого ніж необхідно для діючих пристроїв, і використання додатково створеної захисної смуги пропускання для передачі нових каналів. UA 105863 C2 (12) UA 105863 C2 UA 105863 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка вимагає пріоритет по попередній заявці на патент США № 61/053604, озаглавленій "СИСТЕМА І СПОСІБ ДЛЯ НАДАННЯ МОЖЛИВОСТІ ВИКОРИСТАННЯ ЗАХИСНИХ НЕСУЧИХ ДЛЯ ПЕРЕДАЧІ ДОДАТКОВИХ КАНАЛІВ ЗВ'ЯЗКУ", яка була подана 15 травня 2008 року, її повний зміст взятий в даний документ за допомогою посилання. Подальший опис загалом належить до бездротового зв'язку, а конкретніше, до використання захисної смуги пропускання для передачі інформації. Системи бездротового зв'язку широко розгорнені для надання різних типів контента зв'язку, такого, наприклад, як передача голосу, даних, і так далі. Типові системи бездротового зв'язку можуть бути системами з множинним доступом, здатними підтримувати зв'язок з множинними користувачами за допомогою спільного використання доступних системних ресурсів (наприклад, смуги пропускання, потужності передачі, …). Приклади таких систем з множинним доступом можуть включати в себе системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA), системи множинного доступу з ортогональним частотним розділенням каналів (OFDMA) і тому подібні. Як правило, системи бездротового зв'язку з множинним доступом можуть одночасно підтримувати зв'язок для множини мобільних пристроїв. Кожний мобільний пристрій може підтримувати зв'язок з однією або більше базовими станціями за допомогою передач по прямій і зворотній лініях зв'язку. Прямою лінією зв'язку (або низхідною лінією зв'язку) називають лінію зв'язку від базових станцій до мобільних пристроїв, а зворотною лінією зв'язку (або висхідною лінією зв'язку) називають лінію зв'язку від мобільних пристроїв до базових станцій. Додатково, зв'язок між мобільними пристроями і базовими станціями може бути встановлений за допомогою систем з одним входом і одним виходом (SISO), систем з багатьма входами і одним виходом (MISO), систем з багатьма входами і багатьма виходами (МІМО), і так далі. МІМО-системи звичайно використовують для передачі даних множині (NT) передавальних антен і множині (NR) приймальних антен. МІМО-канал, сформований NT передавальними і Nr приймальними антенами, може бути розкладений на Ns незалежних каналів, які можуть згадуватися як просторові канали, при цьому NS{NT, NR}. Кожний з Ns незалежних каналів відповідає розмірності. Більш того, МІМО-системи можуть надати поліпшені функціональні характеристики (наприклад, збільшену спектральну ефективність, більш високу пропускну здатність і/або більшу надійність), якщо задіюється додаткова розмірність, що створюється множиною передавальних і приймальних антен. МІМО-системи можуть підтримувати різні методи дуплекса для розділення прямої і зворотної ліній зв'язку в межах загального фізичного середовища. Наприклад, системи дуплекса з частотним розділенням (FDD) можуть вводити в дію різні частотні області для прямої і зворотної ліній зв'язку. Додатково, в системах дуплекса з часовим розділенням (TDD) пряма і зворотна ліній зв'язку можуть використовувати загальну частотну область. Однак традиційні способи можуть передбачати обмеження або відсутність зворотного зв'язку, пов'язаного з інформацією каналу. Нижче приведене являє собою спрощений виклад одного або більше варіантів здійснення для того, щоб надати загальне представлення про такі варіанти здійснення. Дана суть винаходу не є докладним оглядом всіх передбачуваних варіантів здійснення і не призначається ні для виявлення ключових або критичних елементів всіх варіантів здійснення, ні для визначення меж об'єму деяких або всіх варіантів здійснення. Єдиним її призначенням є представити деякі ідеї одного або більше варіантів здійснення в спрощеній формі як ввідну частину для більш докладного опису, який представлений пізніше. Згідно з одним аспектом, може мати місце спосіб для передачі інформації в захисній смузі пропускання. Спосіб може містити етап, на якому ідентифікують захисну смугу пропускання в діапазоні смуги пропускання, в якій потрібно розмістити канал зв'язку. Крім того, спосіб може містити етап, на якому розміщують канал зв'язку в захисній смузі пропускання. У іншому аспекті може бути пристрій бездротового зв'язку. Пристрій може включати в себе класифікатор, який ідентифікує захисну смугу пропускання в діапазоні смуги пропускання, в якій потрібно розмістити канал зв'язку. Крім цього, пристрій може включати в себе блок призначення, який розміщує канал зв'язку в захисній смузі пропускання. Беручи до уваги додатковий аспект, може бути пристрій бездротового зв'язку, що містить засіб для ідентифікації захисної смуги пропускання в діапазоні смуги пропускання, в якій потрібно розмістити канал зв'язку. Пристрій також може містити засіб для розміщення каналу зв'язку в захисній смузі пропускання. Ще в одному аспекті може бути машиночитаний носій, на якому зберігаються машиновиконувані інструкції. Можуть мати місце інструкції для ідентифікації захисної смуги 1 UA 105863 C2 5 10 15 20 25 30 35 40 45 50 55 60 пропускання в діапазоні смуги пропускання, в якій потрібно розмістити канал зв'язку, і для розміщення каналу зв'язку в захисній смузі пропускання. Беручи до уваги ще один аспект, в системі бездротового зв'язку може бути пристрій. Пристрій може включати в себе процесор, сконфігурований для ідентифікації захисної смуги пропускання в діапазоні смуги пропускання, в якій потрібно розмістити канал зв'язку. Крім цього, процесор може бути сконфігурований для розміщення каналу зв'язку в захисній смузі пропускання. Згідно з одним аспектом, може мати місце спосіб для обробки інформації, вміщеної в захисну смугу пропускання, що містить етапи, на яких збирають інформацію, вміщену в діапазон смуги пропускання, і визначають, чи знаходиться зібрана інформація в захисній смузі пропускання діапазону смуги пропускання. У іншому аспекті може бути пристрій бездротового зв'язку. Пристрій може містити одержувач, який збирає інформацію, вміщену в діапазон смуги пропускання. Крім того, пристрій може містити виявник, який визначає, чи знаходиться зібрана інформація в захисній смузі пропускання діапазону смуги пропускання. Беручи до уваги додатковий аспект, може бути пристрій бездротового зв'язку, що включає в себе засіб для збору інформації, вміщеної в діапазон смуги пропускання. Пристрій також може включати в себе засіб для визначення, чи знаходиться зібрана інформація в захисній смузі пропускання діапазону смуги пропускання. Ще в одному аспекті може бути машиночитаний носій, на якому зберігаються машиновиконувані інструкції для збору інформації, вміщеної в діапазон смуги пропускання. Також можуть бути інструкції для визначення, чи знаходиться зібрана інформація в захисній смузі пропускання діапазону смуги пропускання. Беручи до уваги ще один аспект, може використовуватися система бездротового зв'язку. Система може включати в себе пристрій з процесором, сконфігурованим для збору інформації, вміщеної в діапазон смуги пропускання. Процесор також може бути сконфігурований для визначення, чи знаходиться зібрана інформація в захисній смузі пропускання діапазону смуги пропускання. На завершення вищесказаного і пов'язаних результатів, один або більше варіантів здійснення містять ознаки, що описуються детальніше далі і конкретно позначені в формулі винаходу. Подальший опис і прикладені креслення в подробицях відображають деякі ілюстративні аспекти одного або більше варіантів здійснення. Ці аспекти вказують однак тільки на деякі з різних шляхів застосування принципів різних варіантів здійснення, і описувані варіанти здійснення призначені, щоб включати в себе всі такі аспекти і їх еквіваленти. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Фіг. 1 є ілюстрацією системи бездротового зв'язку відповідно до різних аспектів винаходу, що викладаються в даному документі. Фіг. 2 є ілюстрацією типового діапазону смуги пропускання відповідно до аспектів, розкритих в даному документі. Фіг. 3 є ілюстрацією типової системи зв'язку по смузі пропускання для використання захисної смуги пропускання при обміні даними відповідно до аспектів, розкритих в даному документі. Фіг. 4 є ілюстрацією типової системи для оцінки захисної смуги пропускання відповідно до аспектів, розкритих в даному документі. Фіг. 5 є ілюстрацією типової системи для передачі інформації по захисній смузі пропускання відповідно до аспектів, розкритих в даному документі. Фіг. 6 є ілюстрацією типової системи для вироблення смуги пропускання зв'язку відповідно до аспектів, розкритих в даному документі. Фіг. 7 є ілюстрацією типової системи зв'язку з деталізованим мобільним пристроєм для обробки інформації, вміщеної в захисну смугу пропускання, відповідно до аспектів, розкритих в даному документі. Фіг. 8 є ілюстрацією типової методології для передачі інформації в захисній смузі пропускання відповідно до аспектів, розкритих в даному документі. Фіг. 9 є ілюстрацією типової методології для обробки інформації, розміщеної в каналі захисної смуги пропускання відповідно до аспектів, розкритих в даному документі. Фіг. 10 є ілюстрацією зразкового мобільного пристрою, який сприяє використанню каналу даних в захисній смузі пропускання, відповідно до аспектів, розкритих в даному документі. Фіг. 11 є ілюстрацією зразкової системи, яка сприяє використанню каналу даних в захисній смузі пропускання, відповідно до аспектів, розкритих в даному документі. Фіг. 12 є ілюстрацією зразкового бездротового мережевого оточення, яке може застосовуватися спільно з різними системами і способами, описаними в даному документі. 2 UA 105863 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 13 є ілюстрацією зразкової системи, яка сприяє використанню захисної смуги пропускання для перенесення інформації, відповідно до аспектів, розкритих в даному документі. Фіг. 14 є ілюстрацією зразкової системи, яка обробляє інформацію, що передається через захисну смугу пропускання відповідно до аспектів, розкритих в даному документі. Способи, які описуються в даному документі, можуть використовуватися для різних систем бездротового зв'язку, таких як множинний доступ з кодовим розділенням каналів (CDMA), множинний доступ з часовим розділенням каналів (TDMA), множинний доступ з частотним розділенням каналів (FDMA), множинний доступ з ортогональним частотним розділенням каналів (OFDMA), FDMA з однією несучою (SC-FDMA) і інші системи. Терміни "система" і "мережа" часто використовуються взаємозамінно. Система CDMA може реалізовувати такі технології радіозв'язку, як універсальний наземний радіодоступ (UTRA), CDMA2000 і т. д. UTRA включає в себе технологію широкосмугового CDMA (W-CDMA) і інші варіанти CDMA. CDMA2000 охоплює Проміжний Стандарт (IS)-2000, стандарти IS-95 і IS-856. Система TDMA може реалізовувати таку технологію радіозв'язку, як глобальна система мобільного зв'язку (GSM). Система OFDMA може реалізовувати такі технології радіозв'язку, як Розвинений універсальний наземний радіодоступ (Evolved UTRA або E-UTRA), Надмобільний Широкосмуговий зв'язок (UMB), Інститут інженерів по електротехніці і електроніці (IEEE) 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, Flash-OFDM® і т. д. Універсальний наземний радіодоступ (UTRA) і EUTRA є частиною універсальної системи мобільного зв'язку (UMTS). Проект Довготривалого Розвитку (LTE) 3GPP являє собою плановану версію UMTS з використанням Е-UTRA, яка застосовує OFDMA на низхідній лінії зв'язку і SC-FDMA на висхідній лінії зв'язку. UTRA, E-UTRA, UMTS, LTE i GSM описуються в документах організації, яка називається "Проект партнерства 3го покоління" (3GPP-3rd Generation Partnership Project). CDMA2000 і UMB описуються в документах організації, яка називається "Другий проект партнерства 3-го покоління" (3GPP2). Далі описуються різні варіанти здійснення з посиланням на креслення, причому всюди однакові посилальні позиції використовуються для посилання на однакові елементи. У подальшому описі для пояснення викладаються численні конкретні деталі, щоб надати повне розуміння одного або більше варіантів здійснення. Проте, можна ясно побачити, що такий варіант(и) здійснення може застосовуватися на практиці без цих конкретних деталей. У інших випадках добре відомі конструкції і пристрої показані в формі структурної схеми для того, щоб сприяти опису одного або більше варіантів здійснення. Під використовуваними в даній заявці термінами "компонент", "модуль", "система" і тому подібне мають на увазі такі, що належать до пов'язаного з комп'ютером об'єкта, або апаратного забезпечення, програмно-апаратного забезпечення, комбінації апаратного і програмного забезпечення, програмного забезпечення або виконуваного програмного забезпечення. Наприклад, компонент може бути, але не обмежуватися цим, процесом, запущеним на процесорі, процесором, об'єктом, виконуваним файлом, потоком виконання, програмою і/або комп'ютером. Як ілюстрація, і додаток, що виконується на обчислювальному пристрої, і обчислювальний пристрій може бути компонентом. Один або більше компонентів можуть знаходитися в рамках процесу і/або потоку виконання, і компонент може бути локалізований на одному комп'ютері і/або розподілений між двома або більше комп'ютерами. Крім цього, ці компоненти можуть виконуватися з різних комп'ютерочитаних носіїв, на яких зберігаються різні структури даних. Компоненти можуть обмінюватися інформацією шляхом локальних і/або віддалених процесів, наприклад, відповідно до сигналу, що має один або більше пакетів даних (наприклад, дані від одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі, і/або по мережі, такій як Інтернет, з іншими системами за допомогою сигналу). Додатково, в деяких аспектах, стадії і/або дії способу або алгоритму можуть, у вигляді окремих або будь-якого числа, комбінацій або наборів кодів і/або інструкцій, знаходитися на машиночитаному носії і/або комп'ютерочитаному носії, який може бути взятий в комп'ютерний програмний продукт. Крім того, різні варіанти здійснення описуються в цьому документі застосовано до мобільного пристрою. Мобільний пристрій може також називатися системою, абонентським модулем, абонентською станцією, мобільною станцією, мобільним об'єктом, віддаленою станцією, віддаленим терміналом, терміналом доступу, користувацьким терміналом, терміналом, пристроєм бездротового зв'язку, користувацьким агентом, користувацьким пристроєм або користувацьким обладнанням (UE). Мобільний пристрій може бути стільниковим телефоном, бездротовим телефоном, телефоном з підтримкою протоколу ініціації сесії (SIP), станцією бездротової місцевої лінії (WLL), кишеньковим персональним комп'ютером (КПК), переносним пристроєм з можливістю бездротового з'єднання, обчислювальним пристроєм або іншим пристроєм для обробки, сполученим з бездротовим модемом. Крім того, різні варіанти 3 UA 105863 C2 5 10 15 20 25 30 35 40 45 50 55 60 здійснення описуються в цьому документі застосовно до базової станції. Базова станція може задіюватися для зв'язку з мобільним(и) пристроєм(ями) і може також називатися точкою доступу, Вузлом В або з використанням якої-небудь іншої термінології. Більш того, різні аспекти або ознаки винаходу, що описуються в даному документі, можуть бути реалізовані як спосіб, пристрій або вироби, з використанням стандартних програмних і/або інженерних методів. Термін "виріб", що використовується в даному документі, має на увазі охоплення комп'ютерної програми, доступної з якого-небудь комп'ютерочитаного пристрою, несучої або носія. Наприклад, комп'ютерочитані носії можуть включати в себе, але не обмежуватися цим, магнітні запам'ятовуючі пристрої (наприклад, жорсткий диск, гнучкий диск, магнітні карти і т. д.), оптичні диски (наприклад, компакт-диск (CD), цифровий універсальний диск (DVD) і т. д.), інтелектуальні карти і пристрої флеш-пам'яті (наприклад, EPROM, плата, карта, накопичувач-ключ і т. д.). Додатково, різні носії даних, що описуються в даному документі, можуть являти собою один або більше пристроїв і/або інших машиночитаних носіїв для зберігання інформації. Термін "машиночитаний носій" може включати в себе, не будучи обмеженим цим, бездротові канали і різні інші носії з можливістю зберігання, утримування і/або перенесення інструкції(ій) і/або даних. Звернемося тепер до фіг. 1, на якій проілюстрована система 100 бездротового зв'язку відповідно до різних варіантів здійснення, представлених в даному документі. Система 100 містить базову станцію 102, яка може включати в себе множину антенних груп. Наприклад, одна антенна група може включати в себе антени 104 і 106, інша група може містити антени 108 і 110, і додаткова група може включати в себе антени 112 і 114. Для кожної антенної групи проілюстровано дві антени; однак для кожної групи може бути задіяно більше або менше антен. Базова станція 102 може додатково включати в себе ланцюг передавача і ланцюг приймача, кожен з яких може, в свою чергу, містити множину компонентів, пов'язаних з передачею і прийомом сигналів (наприклад, процесори, модулятори, мультиплексори, демодулятори, демультиплексори, антени і т. д.), що буде в повній мірі зрозуміло фахівцеві в даній галузі техніки. Базова станція 102 може підтримувати зв'язок з одним або більше мобільними пристроями, такими як мобільний пристрій 116 і мобільний пристрій 122; однактреба брати до уваги, що базова станція 102 може підтримувати зв'язок практично з будь-яким числом мобільних пристроїв, подібних до мобільних пристроїв 116 і 122. Мобільні пристрої 116 і 122 можуть бути, наприклад, стільниковими телефонами, смартфонами, компактними комп'ютерами, кишеньковими пристроями зв'язку, кишеньковими обчислювальними пристроями, супутниковими радіоприймачами, системами глобального позиціонування, КПК і/або будь-яким іншим прийнятним пристроєм для здійснення зв'язку через систему 100 бездротового зв'язку. Як показано, мобільний пристрій 116 знаходиться на зв'язку з антенами 112 і 114, причому антени 112 і 114 передають інформацію на мобільний пристрій 116 по прямій лінії 118 зв'язку і приймають інформацію від мобільного пристрою 116 по зворотній лінії 120 зв'язку. При цьому мобільний пристрій 122 знаходиться на зв'язку з антенами 104 і 106, причому антени 104 і 106 передають інформацію на мобільний пристрій 122 по прямій лінії 124 зв'язку і приймають інформацію від мобільного пристрою 122 по зворотній лінії 126 зв'язку. Наприклад, в системі дуплекса з частотним розділенням (FDD) пряма лінія 118 зв'язку може задіяти частотний інтервал, відмінний від того, який використовується зворотною лінією 120 зв'язку, а пряма лінія 124 зв'язку може застосовувати частотний інтервал, відмінний від того, який застосовується зворотною лінією 126 зв'язку. Додатково, в системі дуплекса з часовим розділенням (TDD) пряма лінія 118 зв'язку і зворотна лінія 120 зв'язку можуть задіяти спільний частотний інтервал, і пряма лінія 124 зв'язку, і зворотна лінія 126 зв'язку можуть задіяти спільний частотний інтервал. Набір антен і/або область, для здійснення зв'язку в якій вони призначені, може згадуватися як сектор базової станції 102. Наприклад, множина антен може призначатися для зв'язку з мобільними пристроями в секторі з областей, що покриваються базовою станцією 102. При здійсненні зв'язку по прямих лініях 118 і 124 зв'язку передавальні антени базової станції 102 можуть задіяти формування діаграми спрямованості, щоб поліпшити відношення сигнал-шум прямих ліній 118 і 124 зв'язку для мобільних пристроїв 116 і 122. Також, в той час як базова станція 102 задіє формування діаграми спрямованості для передачі на мобільні пристрої 116 і 122, які довільно розосереджені по асоційованій зоні покриття, мобільні пристрої в сусідніх стільниках можуть піддаватися меншим перешкодам в порівнянні з варіантом, коли базова станція передає через єдину антену на всі свої мобільні пристрої. Тепер звернемося до фіг. 2, на якій розкривається зразкова конфігурація 200 смуги пропускання з використанням захисної смуги пропускання. При традиційній роботі базова станція і мобільний пристрій можуть здійснювати зв'язок один з одним в діапазоні смуги 4 UA 105863 C2 5 10 15 20 25 30 35 40 45 50 55 60 пропускання (наприклад, в діапазоні доступних частот). Однак існує імовірність того, що при здійсненні зв'язку є витік з діапазону смуги пропускання, особливо в ситуаціях, коли здійснююча зв'язок базова станція працює на відносно високій потужності. Цей витік може викликати перешкоди для зв'язку в сусідніх діапазонах смуги пропускання. Щоб пом'якшити проблеми перешкод і витоку, в системах зв'язку може використовуватися захисна смуга пропускання. Захисна смуга пропускання являє собою ділянку смуги пропускання по краях діапазону смуги пропускання, яка звичайно не використовується. Наприклад, діапазон смуги пропускання може займати діапазон від F1 до F2. По краях можуть існувати граничні області, розміщені в діапазоні смуги пропускання, де звичайно не передається інформація (наприклад, від F1 до F1-x і від F2-y до F2). Витік з однієї смуги частот в іншу смугу частот зменшується, оскільки збільшується частотне розділення. Це розділення надається захисною смугою. Захисна смуга пропускання може служити для двох функцій: зупиняти перешкоди від зв'язку на інших діапазонах смуги пропускання (наприклад, щоб інші не створювали перешкоди для зв'язку) і мінімізувати вплив від зв'язку (наприклад, щоб інформація не створювала іншим перешкоди для зв'язку). Однак у разі базових станцій відносно малої потужності (наприклад, фемтостільникових базових станцій) звичайно має місце мінімальний витік і, таким чином, мінімальні перешкоди. Тому використання захисної смуги пропускання (наприклад, загального захисного інтервалу, захисного інтервалу стандартного розміру) може утруднювати здійснення зв'язку, оскільки доступна для зв'язку смуга пропускання не максимізована. Захисна смуга пропускання може використовуватися для передачі інформації, коли це доцільно, і тим самим поліпшувати зв'язок. Канал 202 може розміщуватися в захисній смузі пропускання і використовуватися для передачі інформації щонайменше на один мобільний пристрій. Може вибиратися інформація для розміщення в каналі 202, і може здійснюватися передача на мобільний пристрій. Мобільний пристрій може визначати, чи вміщає в себе захисна смуга пропускання інформації, і відповідно обробляти інформацію. Використання захисної смуги пропускання суперечить тому, що традиційно мається на увазі в дослідницьких колах. Захисна смуга пропускання може явно додаватися, жертвуючи смугою пропускання, доступною для передачі даних, щоб запобігти витоку. Отже, мінімізація захисту, що надається захисною смугою пропускання, заради передачі більшого обсягу інформації буде суперечити загальним напрямкам в дослідженнях. Однак теоретично виникає несподіваний результат відносно базових станцій малої потужності, який полягає в тому, що інформація може передаватися в захисній смузі пропускання без збільшення витоку (наприклад, за межі заданого порога). Так і є, оскільки потужність витоку звичайно залежить як від потужності передачі, так і від величини захисної смуги пропускання. Потужність витоку збільшується у міру збільшення потужності передачі і зменшується у міру збільшення частотного розділення. Для забезпечення фіксованої допустимої величини потужності витоку для базових станцій високої потужності, як правило, потрібна більш широка захисна смуга пропускання, а для базових станцій малої потужності може використовуватися менш широка захисна смуга пропускання. Використання захисних піднесучих для передачі каналів (наприклад, додаткових каналів) може сприяти зворотній сумісності з діючими пристроями. Оскільки діючі термінали звичайно не контролюють захисні піднесучі, на них нові канали не надають впливу. Нові канали можуть бути додані при збереженні сумісності з діючими системами шляхом оголошення більш широкої захисної смуги пропускання, ніж необхідно для діючих пристроїв. "Оголошені захисні" піднесучі можуть бути частиною захисних піднесучих і можуть використовуватися для передачі нових каналів. Наприклад, для роботи базової станції LTE можуть бути необхідними 16 захисних піднесучих, щоб задовольняти вимогам до спектра випускання. Базова станція LTE може оголошувати діючим LTE-пристроям, що базова станція використовує приблизно 24 захисних піднесучих; однак під час фактичної роботи використовуються тільки 16 захисних піднесучих. У такому випадку діючі LTE-термінали контролюють (наприклад, виключно контролюють) N-24 піднесучих, де N є загальною кількістю піднесучих. 8, що залишилися, оголошених захисних піднесучих можуть використовуватися для передачі нових каналів, які контролюються (наприклад, виключно контролюються) новими LTE-терміналами. Оскільки ці канали знаходяться в захисній смузі пропускання діючих LTE-терміналів, вони не контролюють ці канали, і, отже, нові канали не впливають на них. До того ж у вищезазначеному прикладі, оскільки 16 захисних піднесучих достатньо, щоб задовольняти вимогам до спектра випускання, навіть базові станції високої потужності можуть використовувати аспекти, що розкриваються в даному документі. Потрібно зазначити, що оголошена величина може являти собою захисну смугу пропускання або використовувану смугу пропускання (наприклад, загальна мінус захисна). 5 UA 105863 C2 5 10 15 20 25 30 35 40 45 50 55 Тепер звернемося до фіг. 3, на якій розкривається зразкова система 300 для передачі інформації по захисній смузі пропускання, звичайно спільно з передачею інформації в незахисній ділянці. Захисна смуга пропускання може використовуватися для перенесення специфічної інформації, такої як інформація, яка прийнятна для низькошвидкісного зв'язку між базовою станцією 302 (наприклад, макростільниковою базовою станцією (Вузлом В)) і мобільним пристроєм 304 (наприклад, користувацьким обладнанням (UE)). Однак захисна смуга пропускання може як і раніше використовуватися для обмеження витоку в інші діапазони смуги пропускання, в доповнення до надання каналу зв'язку. Базова станція 302 може застосовувати класифікатор 306, який ідентифікує захисну смугу пропускання в діапазоні смуги пропускання, в якій слід розмістити канал зв'язку. Може виконуватися аналіз на діапазоні смуги пропускання для визначення захисної смуги пропускання. Згідно з одним з варіантів здійснення, захисна смуга пропускання є стандартною практично для всіх повідомлень від базової станції (наприклад, задана величина, така як частота х, задана частка в процентах діапазону смуги пропускання і т. д.), і, отже, класифікатор 306 може виконувати пошук, виконувати відносно невеликі обчислення, робити контрольне вимірювання і т. д. Однак в залежності від здійснюючих зв'язок інших базових станцій, від інформації, яка повинна бути передана, а також і від інших чинників захисна смуга пропускання може бути специфічною для окремої передачі або для типів передач, і, отже, класифікатор 306 може виконувати більш складний аналіз, щоб ідентифікувати діапазон. Блок 308 призначення може розміщувати канал зв'язку в захисній смузі пропускання (наприклад, відкривати канал, по якому інформація може передаватися на мобільний пристрій 304). Крім цього, класифікатор 306 може ідентифікувати захисні піднесучі між діапазонами смуги пропускання різних несучих при розгортанні системи з множиною несучих, щоб розміщувати щонайменше один новий канал (наприклад, що розміщується блоком 308 призначення). Одержувач 310 може збирати інформацію, вміщену в діапазон смуги пропускання (наприклад, вміщену в захисну ділянку і/або незахисну ділянку). Виявник 312 може визначати, чи знаходиться зібрана інформація в захисній смузі пропускання діапазону смуги пропускання. Можливо, що мобільний пристрій 304 здійснює зв'язок з різними базовими станціями, і тому в деяких сеансах зв'язку інформація може передаватися в захисній смузі пропускання, тоді як в деяких захисний інтервал може не використовуватися. У одній з реалізацій мобільний пристрій 304 може вміщувати в сховище інформацію, що стосується зв'язку з окремими базовими станціями, і використовувати збережену інформацію, щоб зберегти ресурси при майбутньому використанні. Наприклад, якщо конкретна базова станція в минулому відправляла інформацію через канал в захисній смузі пропускання, то мобільний пристрій 304 може передбачати, що базова станція 302 передає інформацію в захисному інтервалі, і автоматично відповідно змінювати режим роботи. Потрібно зазначити, що функціональність, яка розкривається в даному документі як частина базової станції 302, може використовуватися в мобільному пристрої 304, а функціональність мобільного пристрою 304, яка розкривається в даному документі, може використовуватися в базовій станції 302. Наприклад, мобільний пристрій 304 може включати в себе класифікатор 306 і/або блок 308 призначення. Тепер звернемося до фіг. 4, на якій розкривається зразкова система 400 для передачі інформації за допомогою використання захисної смуги пропускання. Базова станція 302 може використовувати класифікатор 306 для ідентифікації, чи є захисна смуга пропускання в діапазоні смуги пропускання, а якщо це так, то де розташовується захисна смуга пропускання. Це може відбуватися при передачі інформації через діапазон смуги пропускання, а також і перед роботою (наприклад, шляхом визначення, чи повинен очікуваний зв'язок використовувати захисну смугу пропускання). Тестер 402 може визначати, чи може захисна смуга пропускання використовуватися (наприклад, є можливість використання, повинна використовуватися і т. д.) для передачі інформації, при цьому звичайно визначення основується на потужності передачі передавача (наприклад, базові станції відносно малої потужності можуть використовувати захисну смугу пропускання). Можливо, що який-небудь Вузол В і/або UE, який використовує захисну смугу пропускання, не задовольняє специфічним спектральним міткам. Однак, якщо передбачається відносно мала потужність (наприклад, нижча макростільникового Вузла В) щонайменше деяка частина захисної смуги пропускання може використовуватися для передачі. Якщо є первинне визначення за допомогою тестера 402, що потужність передачі дуже висока для надійного зв'язку в захисній смузі пропускання (наприклад, оцінний витік за межами заданої величини), то тестер 402 може визначати, чи може бути знижена потужність базових станцій, щоб звести витік до мінімуму і, таким чином, створити можливість для каналу в захисному інтервалі. 6 UA 105863 C2 5 10 15 20 25 30 35 40 45 50 55 60 Базова станція 302 може застосовувати аналізатор 404, який визначає, де в захисній смузі пропускання потрібно розмістити канал зв'язку. Незважаючи на те, що канал може бути розміщений у всьому захисному інтервалі або може використовуватися множина каналів, щоб зайняти весь захисний інтервал, може бути бажаним використати тільки ділянку захисного інтервалу щонайменше в деяких ситуаціях. Наприклад, з урахуванням очікуваного витоку аналізатор 404 може визначити, що деякий захисний інтервал повинен залишатися вільним. На основі визначення і/або характеристичної оцінки (наприклад, важливість інформації, яку потрібно розмістити в захисному інтервалі, важливість інформації в діапазоні смуги пропускання, очікуваний витік і т. д.), аналізатор 404 може визначити, де в захисному інтервалі повинен розміщуватися канал. Наприклад, може бути розміщення в середині захисного інтервалу, біля або навпроти краю захисного інтервалу, випадкове розміщення і т. д. Крім того, аналізатор 404 може вибирати розмір каналу, виходячи з оцінки інформації, яку потрібно передати. Згідно з одним з варіантів здійснення, аналізатор 404 може вибирати розміщення каналу в захисній смузі пропускання таким чином, щоб канал не створював перешкод. Крім цього, розміщення може вибиратися таким чином, щоб дані в каналі не заважали існуючим або очікуваним сеансам зв'язку в ділянці даних незахисної смуги пропускання, а також і в інших діапазонах смуги пропускання. У одній з реалізацій захисту каналу можна добитися за допомогою використання захисної смуги пропускання з певним місцеположенням (наприклад, новий канал має свою власну захисну смугу пропускання). Потрібно зазначити, що захисна смуга пропускання з певним місцеположенням може бути також придатна і для каналів, які не передаються в захисній смузі пропускання. Базова станція 302 може використовувати діапазон смуги пропускання, щоб встановлювати зв'язок глобально (наприклад, з множиною мобільних пристроїв в межах області) або напряму (наприклад, з конкретним мобільним пристроєм). На основі цього зв'язку мобільний пристрій 304 може збирати інформацію в діапазоні смуги пропускання за допомогою одержувача 310. Мобільний пристрій 304 може використовувати виявник 312, який визначає, чи знаходиться зібрана інформація в захисній смузі пропускання діапазону смуги пропускання. Тепер звернемося до фіг. 5, на якій розкривається зразкова система 500 для передачі інформації в захисній смузі пропускання. Базова станція 302 може передавати інформацію в діапазоні смуги пропускання на мобільний пристрій 304. Базова станція 302 може використовувати класифікатор 306, який ідентифікує захисну смугу пропускання в діапазоні смуги пропускання, в якій потрібно розмістити канал зв'язку. Після ідентифікації блок 308 призначення може розміщувати канал зв'язку в захисній смузі пропускання, яка може використовуватися для передачі інформації. У доповнення до розміщення каналу зв'язку може призначатися інформація для передачі по каналу. Згідно з одним з варіантів здійснення, каналу може призначатися інформація, а потім інформація завантажується в канал для передачі. Однак, згідно з іншою конфігурацією, може вибиратися інформація, і на основі вибору може створюватися і розміщуватися канал. Базова станція 302 може використовувати блок 502 оцінки, який визначає інформацію, що призначається для передачі по каналу зв'язку. Спільно з блоком 502 оцінки може використовуватися селектор 504, який призначає інформацію для передачі по каналу зв'язку. Таким чином, блок 502 оцінки може аналізувати інформацію, яка повинна бути передана, а селектор 504 може вибирати інформацію для використання в захисному інтервалі в залежності від результату аналізу. У одній з реалізацій визначення інформації для призначення основується на швидкості передачі даних. Наприклад, канал в захисній смузі пропускання може використовуватися для низькошвидкісного зв'язку і застосовувати повторне використання часу або повторне використання частоти. При повторному використанні часу множина повідомлень відправляються від різних джерел в різний час по одному і тому ж каналу. Повідомлення переноситься за відсутності конфліктів. Якщо має місце конфлікт (наприклад, дві або більше базових станцій і/або мобільні пристрої передають в один час), базова станція може зробити спробу повторної передачі в більш пізній час (наприклад, з використанням випадково вибраної затримки). При повторному використанні частоти множина повідомлень можуть передаватися в один час (наприклад, за допомогою використання сигналізації на основі маяка). Приклади повідомлень, які можуть бути відправлені по каналу, можуть включати в себе повідомлення про використання ресурсів (RUM) і/або преамбулу з малою мірою повторного використання (LRP), а також інші низькошвидкісні керуючі повідомлення. RUM може бути запитом до сусідніх об'єктів (наприклад, базових станцій і/або мобільних пристроїв) на звільнення певних ресурсів, щоб забезпечити можливість поліпшити функціональність. LRP може бути повідомленням, 7 UA 105863 C2 5 10 15 20 25 30 35 40 45 50 55 60 відправленим для того, щоб дати пристрою (наприклад, мобільному пристрою) можливість ідентифікувати сусідні пристрої (наприклад, базові станції), навіть, якщо сусідні пристрої мають відносно малу потужність. Крім того, базова станція 302 може використовувати передавач 506, який випускає призначену інформацію по каналу зв'язку на мобільний пристрій 304. Мобільний пристрій 304 може включати в себе одержувач 310, який збирає інформацію, вміщену в діапазон смуги пропускання, і виявник 312, який визначає, чи знаходиться зібрана інформація в захисній смузі пропускання діапазону смуги пропускання. Тепер звернемося до фіг. 6, на якій розкривається зразкова система 600 для передачі інформації через канал в захисній смузі пропускання. Базова станція 302 може встановлювати зв'язок з мобільним пристроєм 304 через діапазон смуги пропускання, вироблений генератором 602. Генератор 602 може оцінювати заздалегідь задані обмеження для діапазону смуги пропускання, а також активно аналізувати умови визначення діапазону смуги пропускання для використання. У ході вироблення діапазону смуги пропускання генератор 602 також може виробити захисну смугу пропускання. У процесі роботи генератор 602 може оголошувати більшу, ніж необхідно, захисну смугу пропускання і використовувати додаткову захисну смугу пропускання для додавання нових каналів. Генератор 602 також може оголошувати перший набір захисних піднесучих на першому каналі, що контролюється першим класом пристроїв (наприклад, діючими пристроями), і оголошувати другий набір захисних піднесучих на другому каналі, що контролюється другим класом пристроїв (наприклад, пристроями нового зразка). При роботі з множиною несучих великий діапазон смуги пропускання розбивається на множину менших сегментів смуги пропускання, кожний з яких може згадуватися як несуча. Деякі з несучих могли б використовуватися, щоб задіювати системи зв'язку, які працюють незалежно від інших несучих, щонайменше наскільки це стосується деяких UE (наприклад, діючих UE). Тобто система 600 може розгортатися таким чином, щоб діючі UE (наприклад, які не підтримують роботу з множиною несучих), могли встановлювати зв'язок з базовою станцією через одну з цих несучих так само, як і у випадку, коли в наявності є тільки ця несуча. У такій системі, якщо захисна смуга пропускання присутня між смугами пропускання, що використовуються двома несучими, вона може використовуватися для передачі нових каналів на UE нового зразка. Класифікатор 306 може ідентифікувати захисну смугу пропускання в діапазоні смуги пропускання, в якій потрібно розмістити канал зв'язку. Базова станція 302 може задіювати вимірника 604, який ідентифікує, коли використовувати захисну смугу пропускання для передачі інформації. Якщо застосовано, блок 308 призначення може розміщувати канал зв'язку в захисній смузі пропускання. У різних аспектах, що розкриваються в даному документі, можуть використовуватися методи штучного інтелекту, тобто, треба розуміти, що визначення, приведені в даному документі, можуть бути здійснені на практиці за допомогою використання методів штучного інтелекту. Ці методи можуть використовувати одну з численних методологій для навчання на основі даних і подальшого виведення логічних і/або прийняття рішень, пов'язаного з динамічним зберіганням інформації на множині модулів пам'яті (наприклад, Приховані Марківські Моделі (НММ) і пов'язані прототипні моделі залежності, більш загальні ймовірнісні графічні моделі, такі як Байєсівські мережі, наприклад, створені за допомогою структурного пошуку з використанням оцінки або наближення Байєсівської моделі, лінійні класифікатори, такі як машини опорних векторів (SVM), нелінійні класифікатори, такі як способи, що згадуються як методології "нейронної мережі", методології нечіткої логіки, і інші підходи, які виконують злиття даних, і т. д.) відповідно до реалізації різних автоматизованих аспектів, описаних в даному документі. Мобільний пристрій 304 може включати в себе одержувач 310, який збирає інформацію, вміщену в діапазон смуги пропускання, і виявник 312, який визначає, чи знаходиться зібрана інформація в захисній смузі пропускання діапазону смуги пропускання. Тепер звернемося до фіг. 7, на якій розкривається зразкова система 700 для використання захисної смуги пропускання, щоб передавати інформацію, з виділеною деталізацією мобільного пристрою 304. Базова станція 302 може включати в себе класифікатор 306, який ідентифікує захисну смугу пропускання в діапазоні смуги пропускання, в якій потрібно розмістити канал зв'язку. Крім цього, базова станція 302 може використати блок 308 призначення, який розміщує канал зв'язку в захисній смузі пропускання. Мобільний пристрій 304 може обробляти інформацію в діапазоні смуги пропускання (наприклад, в захисній ділянці і в незахисній ділянці). Може використовуватися регулятор 702, який здійснює підготовку до збирання інформації, вміщеної в діапазон смуги пропускання. Підготовка до збирання може включати в себе активацію мобільного пристрою 304 (наприклад, увімкнення мобільного пристрою 304), надання мобільному пристрою 304 можливості збирати інформацію, створення лінії зв'язку з базовою станцією, зміну діапазону частот, який 8 UA 105863 C2 5 10 15 20 25 30 35 40 45 50 55 60 контролюється, і тому подібне. Може використовуватися одержувач 310, який збирає інформацію, вміщену в діапазон смуги пропускання. Зібрана інформація може оцінюватися (наприклад, за допомогою використання методів штучного інтелекту), і на основі результату оцінки виявник 312 визначає, чи знаходиться зібрана інформація в захисній смузі пропускання діапазону смуги пропускання. На основі конфігурації мобільного пристрою 304 для поліпшення роботи може відбуватися фільтрація. Фільтрація, як правило, використовується для видалення сигналів і шуму за межами діапазону смуги пропускання, в якому очікується інформація. Наприклад, мобільний пристрій 304 може чекати інформацію в межах діапазону смуги пропускання без захисного інтервалу. Виявник 312 може визначити, що це очікування неправильне, і, отже, фільтрація повинна бути розширена, щоб включити в себе захисну смугу пропускання. Так само мобільний пристрій 304 може чекати інформацію в захисному інтервалі, хоч захисний інтервал не використовується, і фільтрація повинна бути скорочена, щоб підвищити ефективність. Отже, може бути використаний регулятор 704, який обмежує фільтрацію при негативному визначенні або розширює фільтрацію при позитивному визначенні. Наприклад, якщо половина захисної смуги пропускання, яка є найбільш близькою до смуги пропускання, доступної для даних, включає в себе канал, то фільтрація може бути розширена, щоб включити в себе цю половину захисного інтервалу. Може використовуватися знімач 706, який витягує зібрану інформацію (наприклад, розділяє інформацію в захисному інтервалі і в незахисному інтервалі). Крім цього, знімач 706 може порівнювати щонайменше два набори захисних піднесучих і вміщати інформацію в найбільший набір незахисних піднесучих, визначений шляхом порівняння, одержувач 310 збирає щонайменше два набори захисних піднесучих. На фіг. 8-9 показані методології, що належать до зв'язку через захисну смугу пропускання. Незважаючи на те, що з метою простоти пояснення методології показуються і описуються у вигляді послідовності дій, потрібно розуміти і враховувати, що методології не обмежуються порядком етапів, оскільки деякі етапи, відповідно до одного або більше варіантів здійснення, можуть відбуватися в іншому порядку і/або одночасно з іншими етапами з числа етапів, показаних і описаних в даному документі. Наприклад, фахівці в даній галузі будуть розуміти і враховувати, що методологія могла б, як альтернатива, бути представлена як послідовність взаємопов'язаних станів або подій, наприклад, у вигляді діаграми станів. Більш того, не всі проілюстровані етапи можуть вимагатися для реалізації методології відповідно до одного або більше варіантів здійснення. Тепер звернемося до фіг. 8, на якій розкривається зразкова методологія 800 для передачі інформації по захисній смузі пропускання. Діапазон смуги пропускання (наприклад, що включає в себе захисну смугу пропускання) може вироблятися за допомогою події 802. Згідно з одним варіантом здійснення, інформація, яку потрібно передати, і/або смуга пропускання, що використовується іншими об'єктами, оцінюється, і, на основі результатів оцінки, вироблюється (наприклад, резервується, використовується і т. д.) діапазон смуги пропускання. Перевірка 804 може використовуватися для визначення, чи присутня захисна ділянка як частина діапазону смуги пропускання і чи є можливість використання захисної ділянки. Наприклад, якщо базова станція має дуже високу потужність (наприклад, відому на момент вироблення), то перевірка може визначити, що на етапі 806 повинна використовуватися стандартна процедура. Перевірка 804 може являти собою ідентифікацію того, коли використати захисну смугу пропускання для передачі інформації. Якщо визначається, що захисний інтервал може використовуватися, то процедура виконання способу може перейти до дії 808. Протягом дії 808 може ідентифікуватися захисна смуга пропускання в діапазоні смуги пропускання, в якій потрібно розмістити канал зв'язку. Діапазон смуги пропускання, як і інформація, яка повинна бути передана, може аналізуватися протягом дії 810. Дія 810 може включати в себе визначення інформації, яка повинна бути призначена для передачі (наприклад, по каналу зв'язку). Може відбуватися інша перевірка 812, що визначає, чи повинен використовуватися канал, і якщо визначається, що канал не повинен використовуватися, то процедура виконання способу 800 може перейти до дії 806. Перевірка 812 може основуватися на результаті аналізу, який відбувається в ході події 810. Наприклад, якщо є малий обсяг інформації і доступна широка незахисна смуга пропускання, то може бути визначено, що канал в захисній ділянці не повинен використовуватися. Якщо канал повинен використовуватися, то інформація для передачі може вибиратися на етапі 814. Таким чином, етап 814 може являти собою призначення інформації для передачі по каналу зв'язку. Для вибраної інформації може визначатися, де в захисній смузі пропускання розміщувати канал зв'язку в ході події 816. Розміщення каналу зв'язку в захисній смузі 9 UA 105863 C2 5 10 15 20 25 30 35 40 45 50 55 60 пропускання може відбуватися протягом дії 818, і випускання призначеної інформації по каналу зв'язку може мати місце в ході події 820. Тепер звернемося до фіг. 9, на якій розкривається зразкова методологія 900 для обробки інформації, що передається через діапазон смуги пропускання. Сеанс зв'язку може ініціюватися на етапі 902, звичайно між щонайменше однією базовою станцією і щонайменше одним мобільним пристроєм. У ході події 904 може збиратися інформація, вміщена в діапазон смуги пропускання. Визначення того, чи знаходиться зібрана інформація в захисній смузі пропускання діапазону смуги пропускання або в незахисній ділянці, може відбуватися протягом дії 906. Може відбуватися перевірка 908, яка визначає, чи відповідає діапазон фільтрації тому, де зберігається інформація. Якщо фільтрація повинна бути обмежена, то методологія 900 може перейти до дії 910 для виконання відповідного обмеження. Якщо фільтрація повинна бути розширена, то методологія 900 може просуватися до етапу 912 для розширення. Дія 910 і етап 912 можуть являти собою обмеження фільтрації при негативному визначенні або розширення фільтрації при позитивному визначенні. Хоч і не показано, перевірка 908 також може давати в результаті визначення того, що фільтрація є відповідною і не повинна змінюватися. Незалежно від виходу перевірки 908, методологія 900 може, зрештою, перейти до події 914 для витягання зібраної інформації. Витягнута інформація може оброблятися на етапі 916 (наприклад, збереження витягнутої інформації, зміна режиму роботи на основі витягнутої інформації і т. п.). Треба брати до уваги, що, відповідно до одного або більше аспектів, описаних в даному документі, можуть бути зроблені логічні висновки, що стосуються того, як використати захисну смугу пропускання, як витягувати інформацію і тому подібні. Використовуваний в даному документі термін "робити логічний висновок" або "логічний висновок" загалом належить до процесу міркування або виведення висновку про стан системи, навколишнього середовища і/або користувача, виходячи з набору результатів спостережень, які фіксуються за допомогою подій і/або даних. Логічний висновок може застосовуватися для ідентифікації певного контексту або дії, або може генерувати розподіл ймовірностей по станах, наприклад. Логічний висновок може бути ймовірнісним, тобто обчисленням розподілу ймовірностей по представляючих інтерес станах, на основі розгляду даних і подій. Логічний висновок також може належати до методів, що застосовуються для складання високорівневих подій з набору подій і/або даних. Такий логічний висновок приводить до побудови нових подій або дій з набору подій, що спостерігаються, і/або збережених даних про події, незалежно від того, чи близько зіставлені події за часом, і чи надходять події і дані з одного або декількох джерел подій і даних. Згідно з прикладом, один або більше приведених вище способів можуть включати в себе етап, на якому роблять логічні висновки, які належать до передачі інформації через канал, розміщений в захисній смузі пропускання. Як додаткова ілюстрація може бути зроблений логічний висновок, пов'язаний з вибором кількості фізичних циклів як параметр періоду активізації, з урахуванням передбачуваного застосування, бажаного зберігання енергії і т. д. Треба брати до уваги, що попередні приклади носять ілюстративний характер і не передбачають обмеження числа логічних висновків, які можуть бути зроблені, або того, яким чином такі логічні висновки робляться в поєднанні з різними варіантами здійснення і/або способами, описаними в даному документі. Фіг. 10 є ілюстрацією мобільного пристрою 1000, який сприяє використанню захисної смуги пропускання для передачі інформації. Мобільний пристрій 1000 містить приймач 1002, який приймає сигнал, наприклад, від приймальної антени (не показана), і виконує услід за цим типові дії (наприклад, фільтрує, посилює, проводить понижувальне перетворення і т. д.) над прийнятим сигналом, і оцифровує приведений до необхідних умов сигнал, щоб отримати відліки. Приймач 1002 може бути, наприклад, приймачем MMSE, і може містити демодулятор 1004, який може демодулювати прийняті символи і надавати їх в процесор 1006 для оцінки каналу. Процесор 1006 може бути процесором, призначеним для аналізу інформації, прийнятої приймачем 1002, і/або генерування інформації для передачі за допомогою передавача 1016, процесором, який керує одним або більше компонентами мобільного пристрою 1000, і/або процесором, який як аналізує інформацію, прийняту приймачем 1002, і генерує інформацію для передачі за допомогою передавача 1016, так і керує одним або більше компонентами мобільного пристрою 1000. Мобільний пристрій 1000 може додатково містити запам'ятовуючий пристрій 1008, який функціонально підключений з процесором 1006, і який може зберігати дані для передачі, прийняті дані, інформацію, пов'язану з доступними каналами, дані, асоційовані з сигналом, що аналізується, і/або рівнем перешкод, інформацію, пов'язану з призначеним каналом, потужністю, швидкістю передачі або тому подібним, і будь-яку іншу відповідну інформацію для 10 UA 105863 C2 5 10 15 20 25 30 35 40 45 50 55 оцінки каналу і зв'язку через канал. Запам'ятовуючий пристрій 1008 може додатково зберігати протоколи і/або алгоритми, асоційовані з оцінкою і/або використанням каналу (наприклад, основані на функціональних характеристиках, на місткості і т. д.). Треба брати до уваги, що сховище даних (наприклад, запам'ятовуючий пристрій 1008), що описується в даному документі, може бути або енергозалежним запам'ятовуючим пристроєм, або енергонезалежним запам'ятовуючим пристроєм, або може включати в себе і енергозалежний, і енергонезалежний запам'ятовуючі пристрої. Як ілюстрація, але не для обмеження, енергонезалежний запам'ятовуючий пристрій може включати в себе постійний запам'ятовуючий пристрій (ROM), програмований ROM (PROM), електрично програмований ROM (EPROM), електрично стираний PROM (EEPROM) або флеш-пам'ять. Енергозалежний запам'ятовуючий пристрій може включати в себе оперативний запам'ятовуючий пристрій (RAM), який виконує функцію зовнішньої швидкодіючої буферної пам'яті. Як ілюстрація, але не для обмеження, RAM доступний в багатьох формах, таких як синхронний RAM (SRAM), динамічний RAM (DRAM), синхронний динамічний RAM (SDRAM), SDRAM з подвоєною швидкістю передачі даних (DDR SDRAM), вдосконалений SDRAM (ESDRAM), DRAM з синхронним зв'язком (SLDRAM) і RAM з шиною прямого резидентного доступу (DRRAM). Запам'ятовуючий пристрій 1008 систем і способів предмета винаходу передбачає охоплення цих і будь-яких інших запам'ятовуючих пристроїв відповідного типу, але не обмежується ними. Процесор 1002 додатково функціонально підключений до одержувача 1010 і/або до виявника 1012. Одержувач 1010 і/або виявник 1012 може включати в себе функціональність, пов'язану з іншими подібними і/або однойменними об'єктами, розкритими в даному документі. Одержувач 1010 може збирати інформацію, вміщену в діапазон смуги пропускання. Крім цього, виявник 1012 може визначати, чи знаходиться зібрана інформація в захисній смузі пропускання діапазону смуги пропускання. Ще мобільний пристрій 1000 додатково містить модулятор 1014 і передавач 1016, який передає сигнал (наприклад, основний CQI і диференціальний CQI), наприклад, на базову станцію, інший мобільний пристрій і т. д. Хоч все це і зображено як окреме від процесора 1006, треба розуміти, що одержувач 1010 і/або виявник 1012 можуть бути частиною процесора 1006 або деякої кількості процесорів (не показані). Фіг. 11 є ілюстрацією системи 1100, яка сприяє передачі інформації через захисну смугу пропускання. Система 1100 містить базову станцію 1102 (наприклад, точку доступу, …) з приймачем 1110, який приймає сигнал(и) від одного або більше мобільних пристроїв 1104 через множину приймальних антен 1106, і з передавачем 1124, який передає на один або більше мобільних пристроїв 1104 через множину передавальнихантен 1108. Приймач 1110 може приймати інформацію від приймальних антен 1106 і функціонально підключений до демодулятора 1112, який демодулює прийняту інформацію. Демодульовані символи аналізуються процесором 1114, який може бути аналогічний процесору, описаному вище відносно фіг. 7, і який підключений до запам'ятовуючого пристрою 1116, який зберігає інформацію, пов'язану з оцінкою рівня сигналу (наприклад, пілотного сигналу) і/або рівнем перешкод, даними, які повинні передаватися на мобільний пристрій(ої) 1104, або прийматися від нього (або на іншу базову станцію (не показана), або від неї), і/або будь-яку іншу відповідну інформацію, пов'язану з виконанням різних дій і функцій, викладених в даному документі. Процесор 1114 додатково функціонально підключений до класифікатора 1118 і/або блока 1120 призначення. Класифікатор 1118 може ідентифікувати захисну смугу пропускання в діапазоні смуги пропускання, в якій потрібно розмістити канал зв'язку, звичайно на основі результату аналізу. Блок 1120 призначення може розміщувати канал зв'язку в захисній смузі пропускання. Додатково, процесор 1114 може передавати по каналу прямої лінії зв'язку, щоб перенести повідомлення FLAB або повідомлення ARB. Інформація, яка повинна бути передана, може надаватися в модулятор 1122. Модулятор 1122 може мультиплексувати інформацію для передачі передавачем 1124 через антену 1108 на мобільний пристрій(ої) 1104. Хоч все і зображено як окреме від процесора 1114, треба розуміти, що класифікатор 1118 і/або блок 1120 призначення можуть бути частиною процесора 1114 або деякої кількості процесорів (не показані). Фіг. 12 показує зразкову систему 1200 бездротового зв'язку. Система 1200 бездротового зв'язку скорочено зображує одну базову станцію 1210 і один мобільний пристрій 1250. Однак треба брати до уваги, що система 1200 може включати в себе більше однієї базової станції і/або більше одного мобільного пристрою, причому додаткові базові станції і/або мобільні пристрої можуть бути по суті аналогічні зразковій базовій станції 1210 і мобільному пристрою 1250, які описуються нижче, або відрізнятися від них. Крім цього, треба брати до уваги, що базова станція 1210 і/або мобільний пристрій 1250 може застосовувати системи (фіг. 1, 3-7 і 10 11 UA 105863 C2 5 10 15 20 25 30 35 40 45 50 55 60 11) і/або способи (фіг. 8-9), описані в даному документі, щоб сприяти здійсненню бездротового зв'язку між собою. На базовій станції 1210 дані трафіка для множини потоків даних надаються від джерела 1212 даних на процесор 1214 даних передачі (ТХ). Згідно з прикладом, кожний потік даних може передаватися через відповідну антену. Процесор 1214 ТХ даних форматує, кодує і перемежовує потік даних трафіка на основі конкретної схеми кодування, вибраної для цього потоку даних, щоб надати кодовані дані. Кодовані дані для кожного потоку даних можуть бути мультиплексовані з даними пілотного сигналу з використанням методів мультиплексування з ортогональним частотним розділенням (OFDM). Додатково, або як альтернатива, пілотні символи можуть бути мультиплексовані з частотним розділенням (FDM), мультиплексовані з часовим розділенням (TDM) або мультиплексовані з кодовим розділенням (CDM). Дані пілотного сигналу, як правило, являють собою відому комбінацію даних, яка обробляється відомим способом і може використовуватися на мобільному пристрої 1250 для оцінки характеристики каналу. Мультиплексовані пілотний сигнал і кодовані дані для кожного потоку даних можуть модулюватися (наприклад, зіставлятися з символами) на основі конкретної модуляційної схеми (наприклад, двійкова фазова маніпуляція (BPSK), квадратурна фазова маніпуляція (QPSK), багаторівнева фазова маніпуляція (M-PSK) або багаторівнева квадратурна амплітудна модуляція (M-QAM) і т. д.), вибраної для кожного відповідного потоку даних, щоб надати модуляційні символи. Швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть визначатися інструкціями, які виконуються на процесорі 1230 або надходять від нього. Модуляційні символи для потоків даних можуть бути надані на процесор 1220 ТХ МІМО, який може додатково обробляти модуляційні символи (наприклад, для OFDM). Потім процесор 1220 ТХ МІМО надає NT потоків модуляційних символів на NT передавачів (TMTR) 1222a-1222t. У різних варіантах здійснення процесор 1220 обробки ТХ МІМО застосовує ваги формування діаграми спрямованості до символів потоків даних і до антени, від якої символ передається. Кожний передавач 1222 приймає і обробляє відповідний потік символів, щоб надати один або більше аналогових сигналів, і здійснює додаткове приведення до необхідних умов (наприклад, посилює, фільтрує і проводить підвищуюче перетворення) аналогових сигналів, щоб надати модульований сигнал, придатний для передачі по МІМО-каналу. Додатково, Nr модульованих сигналів від передавачів 1222а- 1222t передаються від NT антен 1224а-1224t, відповідно. На мобільному пристрої 1250 модульовані сигнали, що передаються, приймаються за допомогою NR антен 1252а-1252r, і прийнятий сигнал від кожної антени 1252 надається на відповідний приймач (RCVR) 1254а-1254r. Кожний приймач 1254 приводить до необхідних умов (наприклад, фільтрує, посилює і проводить понижувальне перетворення) відповідного сигналу, оцифровує приведений до необхідних умов сигнал, щоб надати відліки, і додатково обробляє відліки, щоб надати відповідний "прийнятий" потік символів. Процесор 1260 RX даних може приймати і обробляти NR потоків символів, прийнятих від Nr приймачів 1254, на основі методу обробки конкретного приймача, щоб надати NT "детектованих" потоків символів. Процесор 1260 RX даних може демодулювати, деперемежовувати і декодувати кожний детектований потік символів, щоб відновити дані трафіка для потоку даних. Обробка за допомогою процесора 1260 RX даних є доповнюючою для тієї, що виконується процесором 1220 ТХ МІМО і процесором 1214 ТХ даних на базовій станції 1210. Процесор 1270 може періодично визначати, яку матрицю попереднього кодування задіяти, як обговорювалося вище. Додатково, процесор 1270 може виробляти повідомлення для передачі по зворотній лінії зв'язку, що містить ділянку індексу матриці і ділянку оцінного значення. Повідомлення для передачі по зворотній лінії зв'язку може містити інформацію різного виду відносно каналу зв'язку і/або прийнятого потоку даних. Повідомлення для передачі по зворотній лінії зв'язку може оброблятися процесором 1238 ТХ даних, який також приймає дані трафіка для множини потоків даних від джерела 1236 даних, модулюватися модулятором 1280, приводитися до необхідних умов передавачами 1254а-1254r і передаватися назад на базову станцію 1210. На базовій станції 1210 модульовані сигнали від мобільного пристрою 1250 приймаються антеною 1224, приводяться до необхідних умов приймачами 1222, демодулюються демодулятором 1240 і обробляються процесором 1242 RX даних, щоб витягнути повідомлення для передачі по зворотній лінії зв'язку, передане мобільним пристроєм 1250. Додатково, процесор 1230 може обробити витягнуте повідомлення, щоб визначити, яку матрицю попереднього кодування використати для визначення ваги формування діаграми спрямованості. 12 UA 105863 C2 5 10 15 20 25 30 35 40 45 50 55 60 Процесори 1230 і 1270 можуть направляти роботу (наприклад, керувати, координувати, організовувати і т. д.) на базовій станції 1210 і мобільному пристрої 1250, відповідно. Відповідні процесори 1230 і 1270 можуть бути пов'язані із запам'ятовуючими пристроями 1232 і 1272, які зберігають програмні коди і дані. Крім того, процесори 1230 і 1270 можуть виконувати обчислення для отримання оцінок частоти і імпульсної характеристики для висхідної лінії зв'язку і низхідної лінії зв'язку, відповідно. Потрібно розуміти, що варіанти здійснення, описані в даному документі, можуть бути реалізовані в апаратному забезпеченні, програмному забезпеченні, програмно-апаратному забезпеченні, проміжному програмному забезпеченні, мікрокоді або будь-якій їх комбінації. У разі апаратної реалізації модулі обробки можуть бути реалізовані в одній або більше спеціалізованих інтегральних схемах (ASIC), цифрових сигнальних процесорах (DSP), пристроях для цифрової обробки сигналу (DSPD), програмованих логічних пристроях (PLD), програмованих вентильних матрицях (FPGA), процесорах, керуючих пристроях, мікроконтролерах, мікропроцесорах, інших електронних модулях, призначених для виконання функцій, описаних в даному документі, або їх комбінації. Коли варіанти здійснення реалізовуються в програмному забезпеченні, програмноапаратному забезпеченні, проміжному програмному забезпеченні або мікрокоді, програмному коді або сегментах коду, вони можуть зберігатися в машиночитаному носії, наприклад, компоненті зберігання. Сегмент коду може відображати процедуру, функцію, підпрограму, програму, стандартну програму, стандартну підпрограму, модуль, пакет програмного забезпечення, клас або будь-яку комбінацію інструкцій, структур даних або операторів програми. Сегмент коду може бути пов'язаний з іншим сегментом коду або апаратною схемою за допомогою пересилання і/або прийому інформації, даних, аргументів, параметрів або вмісту пам'яті. Інформація, аргументи, параметри, дані і т. д. можуть пересилатися, переправлятися або передаватися з використанням будь-якого відповідного засобу, в тому числі спільного використання пам'яті, пересилання повідомлень, передачі, естафетної передачі даних, передачі по мережі і т. д. У разі програмної реалізації методи, описані в даному документі, можуть бути реалізовані модулями (наприклад, процедурами, функціями і так далі), які виконують функції, описані в даному документі. Коди програмного забезпечення можуть зберігатися в блоках пам'яті і виконуватися процесорами. Блок пам'яті може бути реалізований всередині процесора або бути зовнішнім відносно до процесора, в цьому випадку вони можуть бути підключені з можливістю зв'язку за допомогою того або іншого засобу, відомого в даній галузі техніки. Що стосується фіг. 13, проілюстрована система 1300, яка здійснює передачу інформації через захисну смугу пропускання. Наприклад, система 1300 може знаходитися щонайменше частково в мобільному пристрої. Потрібно зазначити, що система 1300 представлена як така, що включає в себе функціональні блоки, які можуть бути функціональними блоками, що представляють функції, які реалізовуються процесором, програмним забезпеченням або їх комбінацією (наприклад, програмно-апаратним забезпеченням). Система 1300 включає в себе логічне групування 1302 засобів, які можуть діяти спільно. Наприклад, логічне групування 1302 може включати в себе засіб 1304 для ідентифікації захисної смуги пропускання в діапазоні смуги пропускання, в якій потрібно розмістити канал зв'язку. Крім того, логічне групування 1302 може включати в себе засіб 1308 для розміщення каналу зв'язку в захисній смузі пропускання. Логічне групування 1302 також може включати в себе і, таким чином, представляти засіб для визначення, чи може захисна смуга пропускання використовуватися для передачі інформації, основуючись на потужності передачі передавача, засіб для визначення того, де в захисній смузі пропускання розміщувати канал зв'язку, засіб для призначення інформації для передачі по каналу зв'язку, засіб для визначення інформації, яку потрібно призначити для передачі по каналу зв'язку, засіб для випускання призначеної інформації по каналу зв'язку, засіб для використання захисних піднесучих між діапазонами смуги пропускання різних несучих при розгортанні системи з множиною несучих, щоб розміщувати канал зв'язку, засіб для оголошення більшої, ніж необхідно, захисної смуги пропускання і використання додаткової захисної смуги пропускання для додавання нових каналів, засіб для оголошення першого набору захисних піднесучих на першому каналі, що контролюється першим класом пристроїв, і засіб для оголошення другого набору захисних піднесучих на другому каналі, що контролюється другим класом пристроїв, засіб для ідентифікації того, коли використовувати захисну смугу пропускання для передачі інформації, і/або засіб для вироблення діапазону смуги пропускання. Додатково, система 1300 може включати в себе запам'ятовуючий пристрій 1308, який вміщає в себе інструкції для виконання функцій, асоційованих з засобами 1304 і 1306. Незважаючи на те, що все показане як таке, що є зовнішнім для запам'ятовуючого пристрою 1308, потрібно розуміти, 13 UA 105863 C2 5 10 15 20 25 30 що один або більше з засобів 1304 і 1306 можуть знаходитися в межах запам'ятовуючого пристрою 1308. Звернемося до фіг. 14, на якій проілюстрована система 1400, яка обчислює приведений зворотний зв'язок, застосовуючи послідовні інтерференційний операції на переставлених кодових словах. Система 1400 може знаходитися в межах базової станції, наприклад. Як зображено, система 1400 включає в себе функціональні блоки, які можуть представляти функції, що реалізовуються процесором, програмним забезпеченням або їх комбінацією (наприклад, програмно-апаратним забезпеченням). Система 1400 включає в себе логічне групування 1402 засобів, які сприяють керуванню передачею по прямій лінії зв'язку. Логічне групування 1402 може включати в себе засіб 1404 для збору інформації, вміщеної в діапазон смуги пропускання, а також засіб 1406 для визначення, чи знаходиться зібрана інформація в захисній смузі пропускання діапазону смуги пропускання. Крім того, логічне групування 1402 може включати в себе засіб 1408 для обмеження фільтрації при негативному визначенні або розширення фільтрації при позитивному визначенні, а також засіб 1410 для витягання зібраної інформації. Логічне групування 1402 також може включати в себе засіб для порівняння щонайменше двох наборів захисних піднесучих і засіб для використання найменшого набору захисних піднесучих, визначеного шляхом порівняння, причому засіб для збору інформації, вміщеної в діапазон смуги пропускання, включає в себе засіб для збирання щонайменше двох наборів захисних піднесучих. Додатково, система 1400 може включати в себе запам'ятовуючий пристрій 1412, який вміщує в себе інструкції для виконання функцій, співвіднесених з засобами 1404, 1406, 1408 і 1410. Незважаючи на те, що все показане як таке, що є зовнішнім для запам'ятовуючого пристрою 1412, потрібно розуміти, що засоби 1404, 1406, 1408 і 1410 можуть знаходитися в межах запам'ятовуючого пристрою 1412. Вищеописане включає в себе приклади одного або більше варіантів здійснення. Звичайно, неможливо описати кожну можливу комбінацію компонентів або процедур виконання способів з метою опису вищезазначених варіантів здійснення, але будь-який фахівець в даній галузі техніки може зрозуміти, що можливі багато які додаткові комбінації і перестановки різних варіантів здійснення. Відповідно, описані варіанти здійснення мають на увазі охоплення всіх таких змін, модифікацій і варіацій, які знаходяться в межах суті і об'єму прикладеної формули винаходу. Додатково, в тому значенні, в якому термін "включає в себе" використовується або в описі здійснення винаходу, або в формулі винаходу, цей термін мається на увазі як "такий, що включає в себе", до деякої міри аналогічний термін "містить" інтерпретується як "такий, що містить" при застосуванні як перехідне слово в пункті формули винаходу. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Спосіб передачі інформації в захисній смузі, який включає етапи, на яких: ідентифікують захисну смугу пропускання в діапазоні смуги пропускання, на якій потрібно розмістити канал зв'язку на захисній смузі; розміщують канал зв'язку на згаданій захисній смузі в згаданій захисній смузі пропускання; оголошують перший набір захисних піднесучих згаданої захисної смуги на першому каналі, який контролюється першим класом пристроїв; і оголошують другий набір захисних піднесучих згаданої захисної смуги на другому каналі, який контролюється другим класом пристроїв, причому другий набір захисних піднесучих є піднабором з першого набору захисних піднесучих, причому другий клас пристроїв використовує піднесучі, включені у доповнення другого набору захисних піднесучих в першому наборі захисних піднесучих, для передач, які відрізняються від передач як захисних піднесучих. 2. Спосіб за п. 1, який додатково включає етап, на якому визначають, чи може захисна смуга пропускання використовуватися для передачі інформації, основуючись на потужності передачі передавача. 3. Спосіб за п. 1, який додатково включає етап, на якому використовують захисні піднесучі між діапазонами смуги пропускання різних несучих при розгортанні системи з множиною несучих, щоб розміщати канал зв'язку. 4. Спосіб за п. 1, який додатково включає етап, на якому призначають інформацію для передачі по каналу зв'язку. 5. Спосіб за п. 4, який додатково включає етап, на якому визначають інформацію, яку потрібно призначити для передачі по каналу зв'язку. 6. Спосіб за п. 5, в якому визначення інформації, яку потрібно призначити, основане на швидкості передачі даних. 7. Спосіб за п. 4, який додатково включає етап, на якому випромінюють призначену інформацію по каналу зв'язку. 14 UA 105863 C2 5 10 15 20 25 30 35 40 45 50 55 8. Спосіб за п. 1, який додатково включає етап, на якому оголошують більшу, ніж необхідно, захисну смугу пропускання, і використовують цю більшу, ніж необхідно, захисну смугу пропускання для додавання нових каналів. 9. Спосіб за п. 1, в якому канал зв'язку застосовує повторне використання часу або повторне використання частоти. 10. Пристрій зв′язку, який містить: класифікатор, який ідентифікує захисну смугу пропускання в діапазоні смуги пропускання, на якій потрібно розмістити канал зв'язку на захисній смузі; блок призначення, який розміщує канал зв'язку на згаданій захисній смузі пропускання згаданої захисної смуги; і генератор, який оголошує перший набір захисних піднесучих на першому каналі, який контролюється першим класом пристроїв, і оголошує другий набір захисних піднесучих на другому каналі, який контролюється другим класом пристроїв, причому другий набір захисних піднесучих є піднабором з першого набору захисних піднесучих, причому другий клас пристроїв використовує піднесучі, включені у доповнення другого набору захисних піднесучих в першому наборі захисних піднесучих, для передач, які відрізняються від передач як захисних піднесучих. 11. Пристрій за п. 10, який додатково містить тестер, який визначає, чи може захисна смуга пропускання використовуватися для передачі інформації, основуючись на потужності передачі передавача. 12. Пристрій за п. 10, який додатково містить аналізатор, який використовує захисні піднесучі між діапазонами смуги пропускання різних несучих при розгортанні системи з множиною несучих, щоб розміщати канал зв'язку. 13. Пристрій за п. 10, який додатково містить селектор, який призначає інформацію для передачі по каналу зв'язку. 14. Пристрій за п. 13, який додатково містить блок оцінки, який визначає інформацію, яку потрібно призначити для передачі по каналу зв'язку. 15. Пристрій за п. 14, в якому визначення інформації, яку потрібно призначити, основане на швидкості передачі даних. 16. Пристрій за п. 13, який додатково містить передавач, який випромінює призначену інформацію по каналу зв'язку. 17. Пристрій за п. 10, який додатково містить генератор, який оголошує більшу, ніж необхідно, захисну смугу пропускання і використовує цю більшу, ніж необхідно, захисну смугу пропускання для додавання нових каналів. 18. Пристрій за п. 10, в якому канал зв'язку застосовує повторне використання часу або повторне використання частоти. 19. Пристрій зв′язку, який містить: засіб для ідентифікації захисної смуги пропускання в діапазоні смуги пропускання, на якій потрібно розмістити канал зв'язку на захисній смузі; засіб для розміщення каналу зв'язку на згаданій захисній смузі пропускання згаданої захисної смуги; засіб для оголошення першого набору захисних піднесучих на першому каналі, який контролюється першим класом пристроїв; і засіб для оголошення другого набору захисних піднесучих на другому каналі, який контролюється другим класом пристроїв, причому другий набір захисних піднесучих є піднабором з першого набору захисних піднесучих, причому другий клас пристроїв використовує піднесучі, включені у доповнення другого набору захисних піднесучих в першому наборі захисних піднесучих, для передач, які відрізняються від передач як захисних піднесучих. 20. Пристрій за п. 19, який додатково містить засіб для визначення, чи може захисна смуга пропускання використовуватися для передачі інформації, на основі потужності передачі передавача. 21. Пристрій за п. 19, який додатково містить засіб для використання захисних піднесучих між діапазонами смуги пропускання різних несучих при розгортанні системи з множиною несучих, щоб розміщати канал зв'язку. 22. Пристрій за п. 19, який додатково містить засіб для призначення інформації для передачі по каналу зв'язку. 23. Пристрій за п. 22, який додатково містить засіб для визначення інформації, яку потрібно призначити для передачі по каналу зв'язку. 24. Пристрій за п. 23, в якому визначення інформації, яку потрібно призначити, основане на швидкості передачі даних. 15 UA 105863 C2 5 10 15 20 25 30 35 40 45 50 55 60 25. Пристрій за п. 22, який додатково містить засіб для випромінювання призначеної інформації по каналу зв'язку. 26. Пристрій за п. 19, який додатково містить засіб для оголошення більшої, ніж необхідно, захисної смуги пропускання і використання цієї більшої, ніж необхідно, захисної смуги пропускання для додавання нових каналів. 27. Пристрій за п. 19, в якому канал зв'язку застосовує повторне використання часу або повторне використання частоти. 28. Комп'ютерочитаний носій, який містить: програмний код для приписування комп'ютеру ідентифікувати захисну смугу пропускання в діапазоні смуги пропускання, на якій потрібно розмістити канал зв'язку на захисній смузі; програмний код для приписування комп'ютеру розміщувати канал зв'язку на згаданій захисній смузі пропускання згаданої захисної смуги; програмний код для приписування комп'ютеру оголошувати перший набір захисних піднесучих на першому каналі, який контролюється першим класом пристроїв; і програмний код для приписування комп'ютеру оголошувати другий набір захисних піднесучих на другому каналі, що контролюється другим класом пристроїв, причому другий набір захисних піднесучих є піднабором з першого набору захисних піднесучих, причому другий клас пристроїв використовує піднесучі, включені у доповнення другого набору захисних піднесучих в першому наборі захисних піднесучих, для передач, які відрізняються від передач як захисних піднесучих. 29. Комп'ютерочитаний носій за п. 28, який додатково містить програмний код для приписування комп'ютеру визначати, чи може захисна смуга пропускання використовуватися для передачі інформації, основуючись на потужності передачі передавача. 30. Комп'ютерочитаний носій за п. 28, який додатково містить програмний код для приписування комп'ютеру використати захисні піднесучі між діапазонами смуги пропускання різних несучих при розгортанні системи з множиною несучих, щоб розміщати новий канал зв'язку. 31. Комп'ютерочитаний носій за п. 28, який додатково містить програмний код для приписування комп'ютеру призначати інформацію для передачі по каналу зв'язку. 32. Комп'ютерочитаний носій за п. 31, який додатково містить програмний код для приписування комп'ютеру визначати інформацію, яку потрібно призначити для передачі по каналу зв'язку. 33. Комп'ютерочитаний носій за п. 32, в якому визначення інформації, яку потрібно призначити, основане на швидкості передачі даних. 34. Комп'ютерочитаний носій за п. 31, який додатково містить програмний код для приписування комп'ютеру випромінювати призначену інформацію по каналу зв'язку. 35. Комп'ютерочитаний носій за п. 28, який додатково містить програмний код для приписування комп'ютеру оголошувати більшу, ніж необхідно, захисну смугу пропускання і використовувати цю більшу, ніж необхідно, захисну смугу пропускання для додавання нових каналів. 36. Комп'ютерочитаний носій за п. 28, в якому канал зв'язку застосовує повторне використання часу або повторне використання частоти. 37. Щонайменше один процесор, сконфігурований для передачі інформації в захисній смузі пропускання, який містить: перший модуль для ідентифікації захисної смуги пропускання в діапазоні смуги пропускання, на якій потрібно розмістити канал зв'язку; другий модуль для розміщення каналу зв'язку на захисній смузі пропускання; третій модуль для оголошення першого набору захисних піднесучих на першому каналі, який контролюється першим класом пристроїв; і четвертий модуль для оголошення другого набору захисних піднесучих на другому каналі, який контролюється другим класом пристроїв, причому другий набір захисних піднесучих є піднабором з першого набору захисних піднесучих, причому другий клас пристроїв використовує піднесучі, включені у доповнення другого набору захисних піднесучих в першому наборі захисних піднесучих, для передач, які відрізняються від передач як захисних піднесучих. 38. Процесор за п. 37, який додатково містить п'ятий модуль для визначення, чи може захисна смуга пропускання використовуватися для передачі інформації, на основі потужності передачі передавача. 39. Процесор за п. 37, який додатково містить п'ятий модуль для використання захисних піднесучих між діапазонами смуги пропускання різних несучих при розгортанні системи з множиною несучих, щоб розміщати канал зв'язку. 40. Процесор за п. 37, який додатково містить п'ятий модуль для призначення інформації для передачі по каналу зв'язку. 41. Процесор за п. 40, який додатково містить шостий модуль для визначення інформації, яку потрібно призначити для передачі по каналу зв'язку. 16 UA 105863 C2 5 42. Процесор за п. 41, в якому визначення інформації, яку потрібно призначити, основане на швидкості передачі даних. 43. Процесор за п. 40, який додатково містить шостий модуль для випромінювання призначеної інформації по каналу зв'язку. 44. Процесор за п. 37, який додатково містить п'ятий модуль для оголошення більшої, ніж необхідно, захисної смуги пропускання і використання цієї більшої, ніж необхідно, захисної смуги пропускання для додавання нових каналів. 45. Процесор за п. 37, в якому канал зв'язку застосовує повторне використання часу або повторне використання частоти. 17 UA 105863 C2 18 UA 105863 C2 19 UA 105863 C2 20 UA 105863 C2 21 UA 105863 C2 22 UA 105863 C2 23 UA 105863 C2 24 UA 105863 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 25
