Термоелектричний генератор

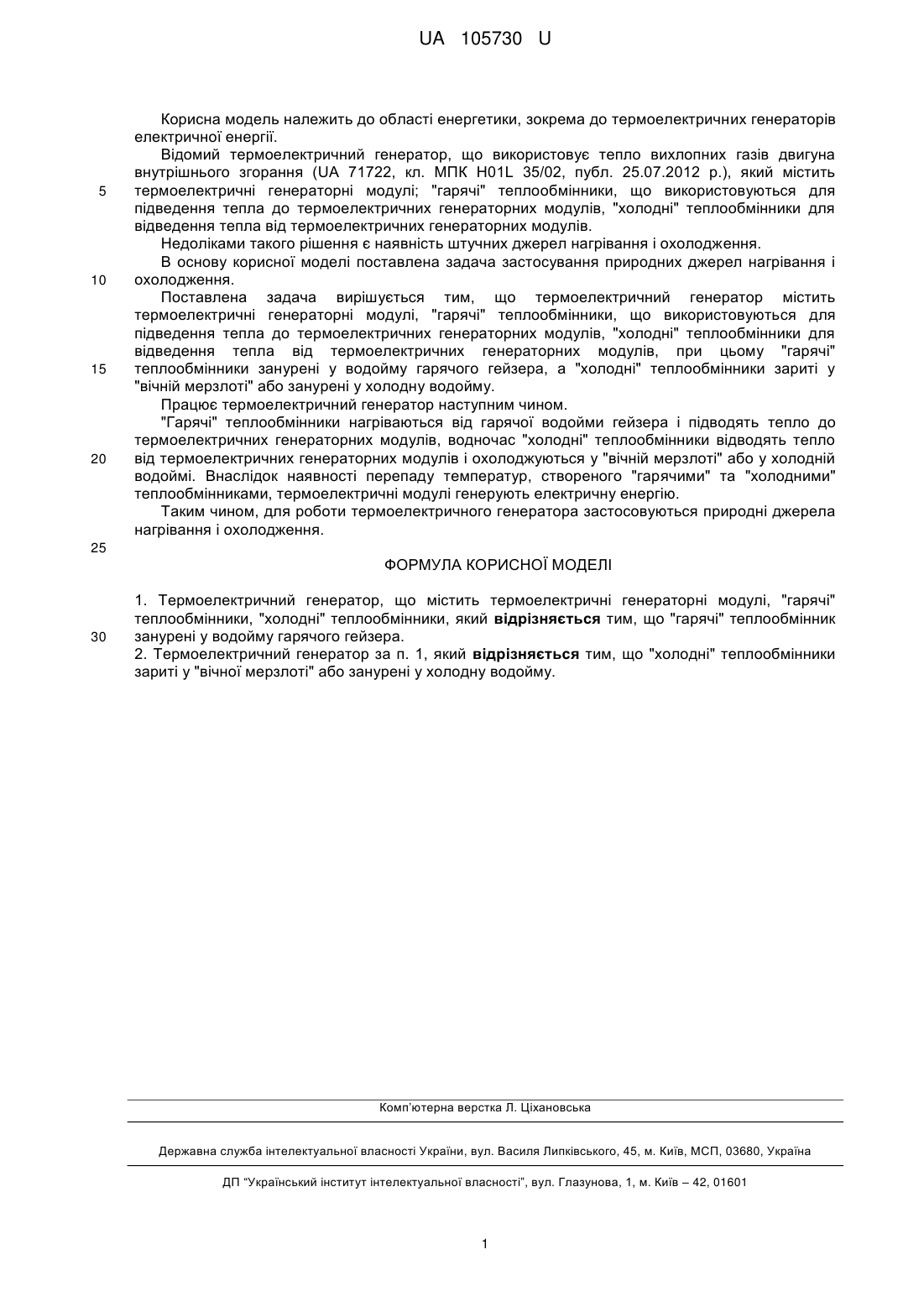

Реферат: Термоелектричний генератор містить термоелектричні генераторні модулі, "гарячі" теплообмінники, "холодні" теплообмінники. "Гарячі" теплообмінники занурююють у водойму гарячого гейзера. UA 105730 U (54) ТЕРМОЕЛЕКТРИЧНИЙ ГЕНЕРАТОР UA 105730 U UA 105730 U 5 10 15 20 Корисна модель належить до області енергетики, зокрема до термоелектричних генераторів електричної енергії. Відомий термоелектричний генератор, що використовує тепло вихлопних газів двигуна внутрішнього згорання (UA 71722, кл. МПК H01L 35/02, публ. 25.07.2012 р.), який містить термоелектричні генераторні модулі; "гарячі" теплообмінники, що використовуються для підведення тепла до термоелектричних генераторних модулів, "холодні" теплообмінники для відведення тепла від термоелектричних генераторних модулів. Недоліками такого рішення є наявність штучних джерел нагрівання і охолодження. В основу корисної моделі поставлена задача застосування природних джерел нагрівання і охолодження. Поставлена задача вирішується тим, що термоелектричний генератор містить термоелектричні генераторні модулі, "гарячі" теплообмінники, що використовуються для підведення тепла до термоелектричних генераторних модулів, "холодні" теплообмінники для відведення тепла від термоелектричних генераторних модулів, при цьому "гарячі" теплообмінники занурені у водойму гарячого гейзера, а "холодні" теплообмінники зариті у "вічній мерзлоті" або занурені у холодну водойму. Працює термоелектричний генератор наступним чином. "Гарячі" теплообмінники нагріваються від гарячої водойми гейзера і підводять тепло до термоелектричних генераторних модулів, водночас "холодні" теплообмінники відводять тепло від термоелектричних генераторних модулів і охолоджуються у "вічній мерзлоті" або у холодній водоймі. Внаслідок наявності перепаду температур, створеного "гарячими" та "холодними" теплообмінниками, термоелектричні модулі генерують електричну енергію. Таким чином, для роботи термоелектричного генератора застосовуються природні джерела нагрівання і охолодження. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 1. Термоелектричний генератор, що містить термоелектричні генераторні модулі, "гарячі" теплообмінники, "холодні" теплообмінники, який відрізняється тим, що "гарячі" теплообмінник занурені у водойму гарячого гейзера. 2. Термоелектричний генератор за п. 1, який відрізняється тим, що "холодні" теплообмінники зариті у "вічної мерзлоті" або занурені у холодну водойму. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
