Спосіб регенарації мембран для процесу зворотного осмосу

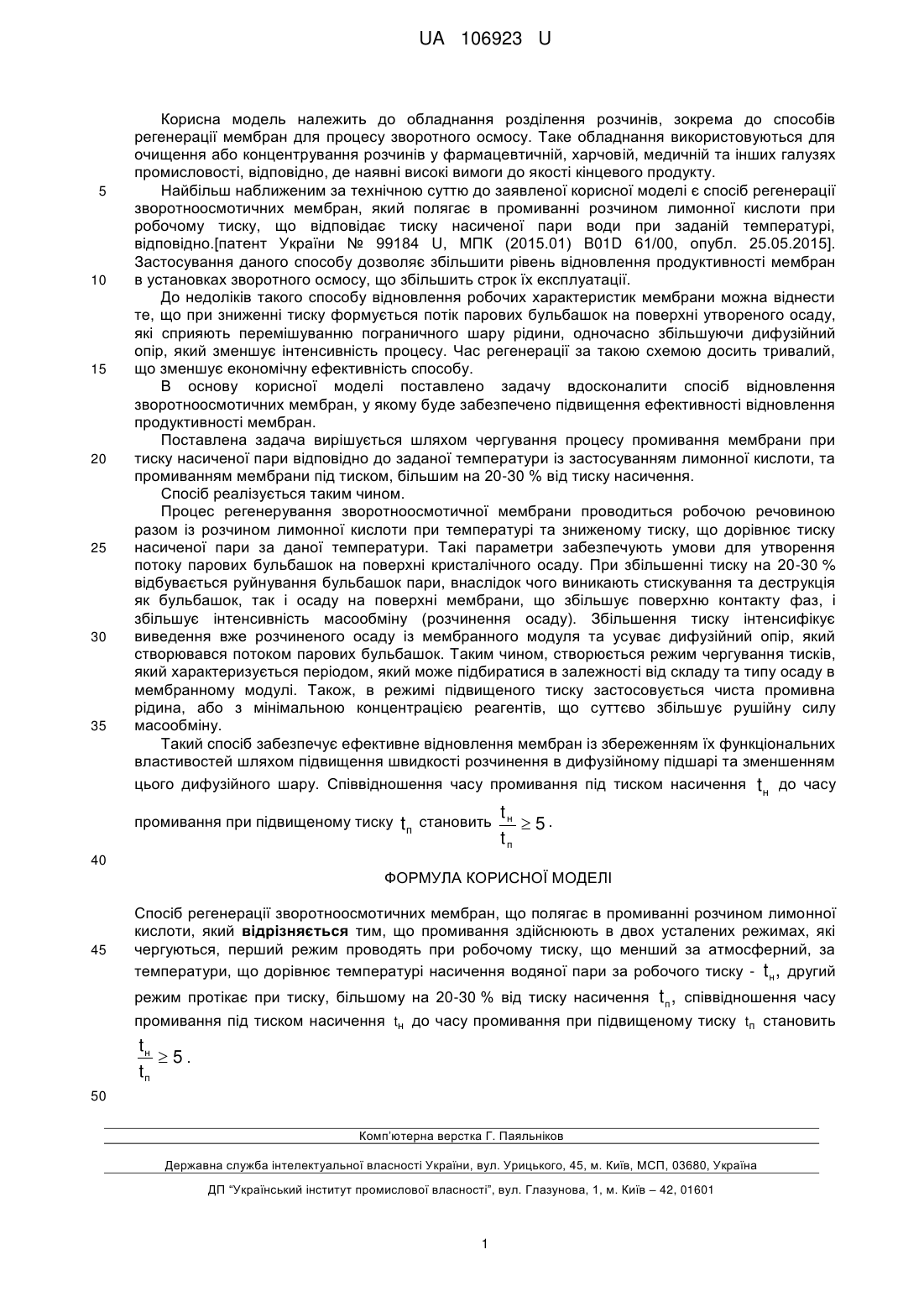

Реферат: Спосіб регенерації зворотноосмотичних мембран полягає в промиванні розчином лимонної кислоти. Промивання здійснюється в двох усталених режимах, які чергуються. Перший режим проходить при робочому тиску, що менший за атмосферний, за температури, що дорівнює температурі насичення водяної пари за робочого тиску - t н . Другий режим протікає при тиску, більшому на 20-30 % від тиску насичення t п . Співвідношення часу промивання під тиском насичення tн до часу промивання при підвищеному тиску tп становить tн 5. tп UA 106923 U (12) UA 106923 U UA 106923 U 5 10 15 20 25 30 35 Корисна модель належить до обладнання розділення розчинів, зокрема до способів регенерації мембран для процесу зворотного осмосу. Таке обладнання використовуються для очищення або концентрування розчинів у фармацевтичній, харчовій, медичній та інших галузях промисловості, відповідно, де наявні високі вимоги до якості кінцевого продукту. Найбільш наближеним за технічною суттю до заявленої корисної моделі є спосіб регенерації зворотноосмотичних мембран, який полягає в промиванні розчином лимонної кислоти при робочому тиску, що відповідає тиску насиченої пари води при заданій температурі, відповідно.[патент України № 99184 U, МПК (2015.01) B01D 61/00, опубл. 25.05.2015]. Застосування даного способу дозволяє збільшити рівень відновлення продуктивності мембран в установках зворотного осмосу, що збільшить строк їх експлуатації. До недоліків такого способу відновлення робочих характеристик мембрани можна віднести те, що при зниженні тиску формується потік парових бульбашок на поверхні утвореного осаду, які сприяють перемішуванню пограничного шару рідини, одночасно збільшуючи дифузійний опір, який зменшує інтенсивність процесу. Час регенерації за такою схемою досить тривалий, що зменшує економічну ефективність способу. В основу корисної моделі поставлено задачу вдосконалити спосіб відновлення зворотноосмотичних мембран, у якому буде забезпечено підвищення ефективності відновлення продуктивності мембран. Поставлена задача вирішується шляхом чергування процесу промивання мембрани при тиску насиченої пари відповідно до заданої температури із застосуванням лимонної кислоти, та промиванням мембрани під тиском, більшим на 20-30 % від тиску насичення. Спосіб реалізується таким чином. Процес регенерування зворотноосмотичної мембрани проводиться робочою речовиною разом із розчином лимонної кислоти при температурі та зниженому тиску, що дорівнює тиску насиченої пари за даної температури. Такі параметри забезпечують умови для утворення потоку парових бульбашок на поверхні кристалічного осаду. При збільшенні тиску на 20-30 % відбувається руйнування бульбашок пари, внаслідок чого виникають стискування та деструкція як бульбашок, так і осаду на поверхні мембрани, що збільшує поверхню контакту фаз, і збільшує інтенсивність масообміну (розчинення осаду). Збільшення тиску інтенсифікує виведення вже розчиненого осаду із мембранного модуля та усуває дифузійний опір, який створювався потоком парових бульбашок. Таким чином, створюється режим чергування тисків, який характеризується періодом, який може підбиратися в залежності від складу та типу осаду в мембранному модулі. Також, в режимі підвищеного тиску застосовується чиста промивна рідина, або з мінімальною концентрацією реагентів, що суттєво збільшує рушійну силу масообміну. Такий спосіб забезпечує ефективне відновлення мембран із збереженням їх функціональних властивостей шляхом підвищення швидкості розчинення в дифузійному підшарі та зменшенням цього дифузійного шару. Співвідношення часу промивання під тиском насичення t н до часу промивання при підвищеному тиску tп становить tн  5. tп 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб регенерації зворотноосмотичних мембран, що полягає в промиванні розчином лимонної кислоти, який відрізняється тим, що промивання здійснюють в двох усталених режимах, які чергуються, перший режим проводять при робочому тиску, що менший за атмосферний, за температури, що дорівнює температурі насичення водяної пари за робочого тиску - t н , другий режим протікає при тиску, більшому на 20-30 % від тиску насичення t п , співвідношення часу промивання під тиском насичення tн до часу промивання при підвищеному тиску tп становить tн 5. tп 50 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
