Спосіб перетворення теплової енергії палива в механічну роботу

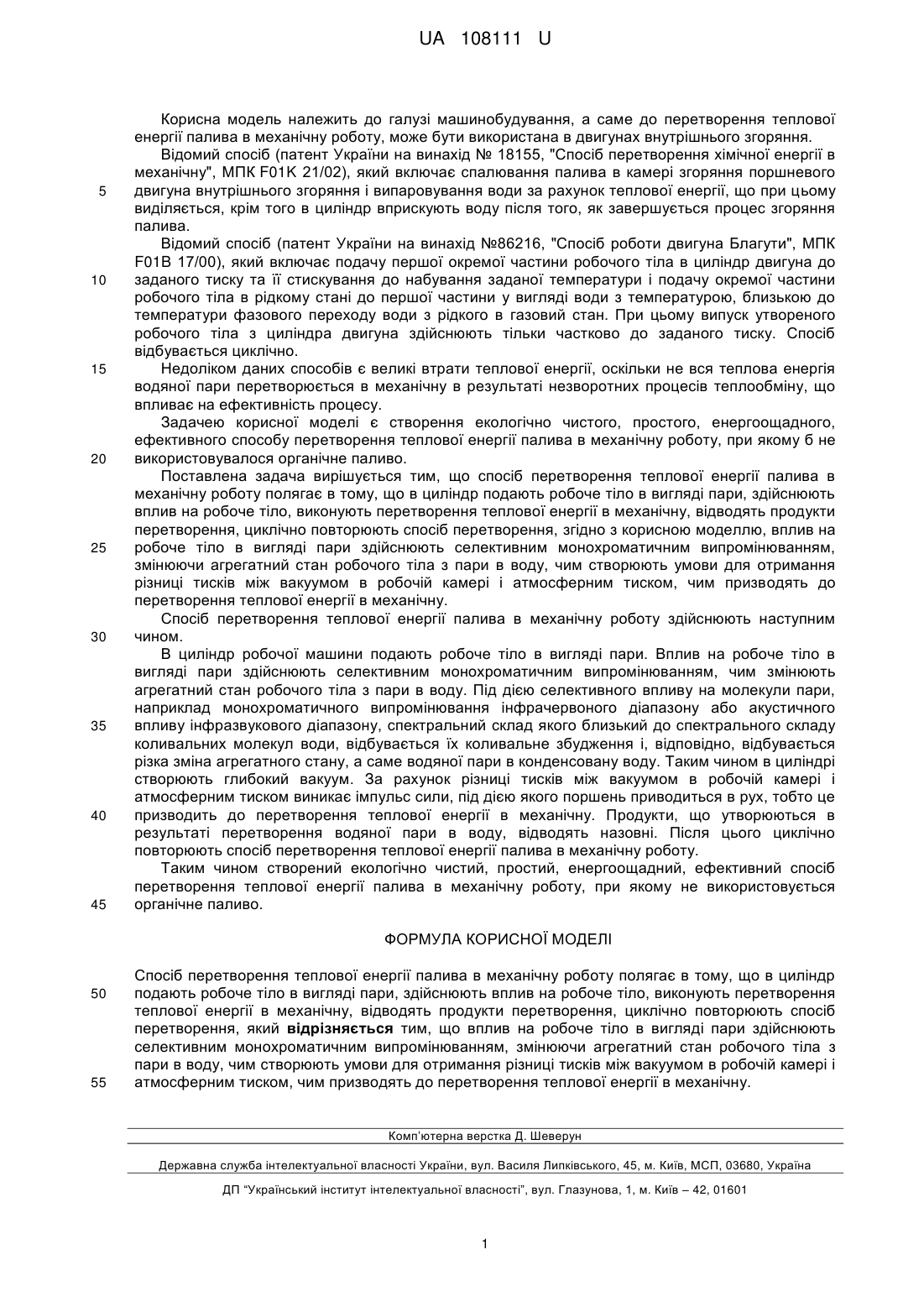

Реферат: Спосіб перетворення теплової енергії палива в механічну роботу, у якому в циліндр подають робоче тіло в вигляді пари, здійснюють вплив на робоче тіло, виконують перетворення теплової енергії в механічну, відводять продукти перетворення, циклічно повторюють спосіб перетворення. Вплив на робоче тіло в вигляді пари здійснюють селективним монохроматичним випромінюванням, змінюючи агрегатний стан робочого тіла з пари в воду. UA 108111 U (12) UA 108111 U UA 108111 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування, а саме до перетворення теплової енергії палива в механічну роботу, може бути використана в двигунах внутрішнього згоряння. Відомий спосіб (патент України на винахід № 18155, "Спосіб перетворення хімічної енергії в механічну", МПК F01K 21/02), який включає спалювання палива в камері згоряння поршневого двигуна внутрішнього згоряння і випаровування води за рахунок теплової енергії, що при цьому виділяється, крім того в циліндр вприскують воду після того, як завершується процес згоряння палива. Відомий спосіб (патент України на винахід №86216, "Спосіб роботи двигуна Благути", МПК F01B 17/00), який включає подачу першої окремої частини робочого тіла в циліндр двигуна до заданого тиску та її стискування до набування заданої температури і подачу окремої частини робочого тіла в рідкому стані до першої частини у вигляді води з температурою, близькою до температури фазового переходу води з рідкого в газовий стан. При цьому випуск утвореного робочого тіла з циліндра двигуна здійснюють тільки частково до заданого тиску. Спосіб відбувається циклічно. Недоліком даних способів є великі втрати теплової енергії, оскільки не вся теплова енергія водяної пари перетворюється в механічну в результаті незворотних процесів теплообміну, що впливає на ефективність процесу. Задачею корисної моделі є створення екологічно чистого, простого, енергоощадного, ефективного способу перетворення теплової енергії палива в механічну роботу, при якому б не використовувалося органічне паливо. Поставлена задача вирішується тим, що спосіб перетворення теплової енергії палива в механічну роботу полягає в тому, що в циліндр подають робоче тіло в вигляді пари, здійснюють вплив на робоче тіло, виконують перетворення теплової енергії в механічну, відводять продукти перетворення, циклічно повторюють спосіб перетворення, згідно з корисною моделлю, вплив на робоче тіло в вигляді пари здійснюють селективним монохроматичним випромінюванням, змінюючи агрегатний стан робочого тіла з пари в воду, чим створюють умови для отримання різниці тисків між вакуумом в робочій камері і атмосферним тиском, чим призводять до перетворення теплової енергії в механічну. Спосіб перетворення теплової енергії палива в механічну роботу здійснюють наступним чином. В циліндр робочої машини подають робоче тіло в вигляді пари. Вплив на робоче тіло в вигляді пари здійснюють селективним монохроматичним випромінюванням, чим змінюють агрегатний стан робочого тіла з пари в воду. Під дією селективного впливу на молекули пари, наприклад монохроматичного випромінювання інфрачервоного діапазону або акустичного впливу інфразвукового діапазону, спектральний склад якого близький до спектрального складу коливальних молекул води, відбувається їх коливальне збудження і, відповідно, відбувається різка зміна агрегатного стану, а саме водяної пари в конденсовану воду. Таким чином в циліндрі створюють глибокий вакуум. За рахунок різниці тисків між вакуумом в робочій камері і атмосферним тиском виникає імпульс сили, під дією якого поршень приводиться в рух, тобто це призводить до перетворення теплової енергії в механічну. Продукти, що утворюються в результаті перетворення водяної пари в воду, відводять назовні. Після цього циклічно повторюють спосіб перетворення теплової енергії палива в механічну роботу. Таким чином створений екологічно чистий, простий, енергоощадний, ефективний спосіб перетворення теплової енергії палива в механічну роботу, при якому не використовується органічне паливо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб перетворення теплової енергії палива в механічну роботу полягає в тому, що в циліндр подають робоче тіло в вигляді пари, здійснюють вплив на робоче тіло, виконують перетворення теплової енергії в механічну, відводять продукти перетворення, циклічно повторюють спосіб перетворення, який відрізняється тим, що вплив на робоче тіло в вигляді пари здійснюють селективним монохроматичним випромінюванням, змінюючи агрегатний стан робочого тіла з пари в воду, чим створюють умови для отримання різниці тисків між вакуумом в робочій камері і атмосферним тиском, чим призводять до перетворення теплової енергії в механічну. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
