Система передачі багатопрограмного транспортного потоку по каналах аналогової радіорелейної лінії еврика-камчм

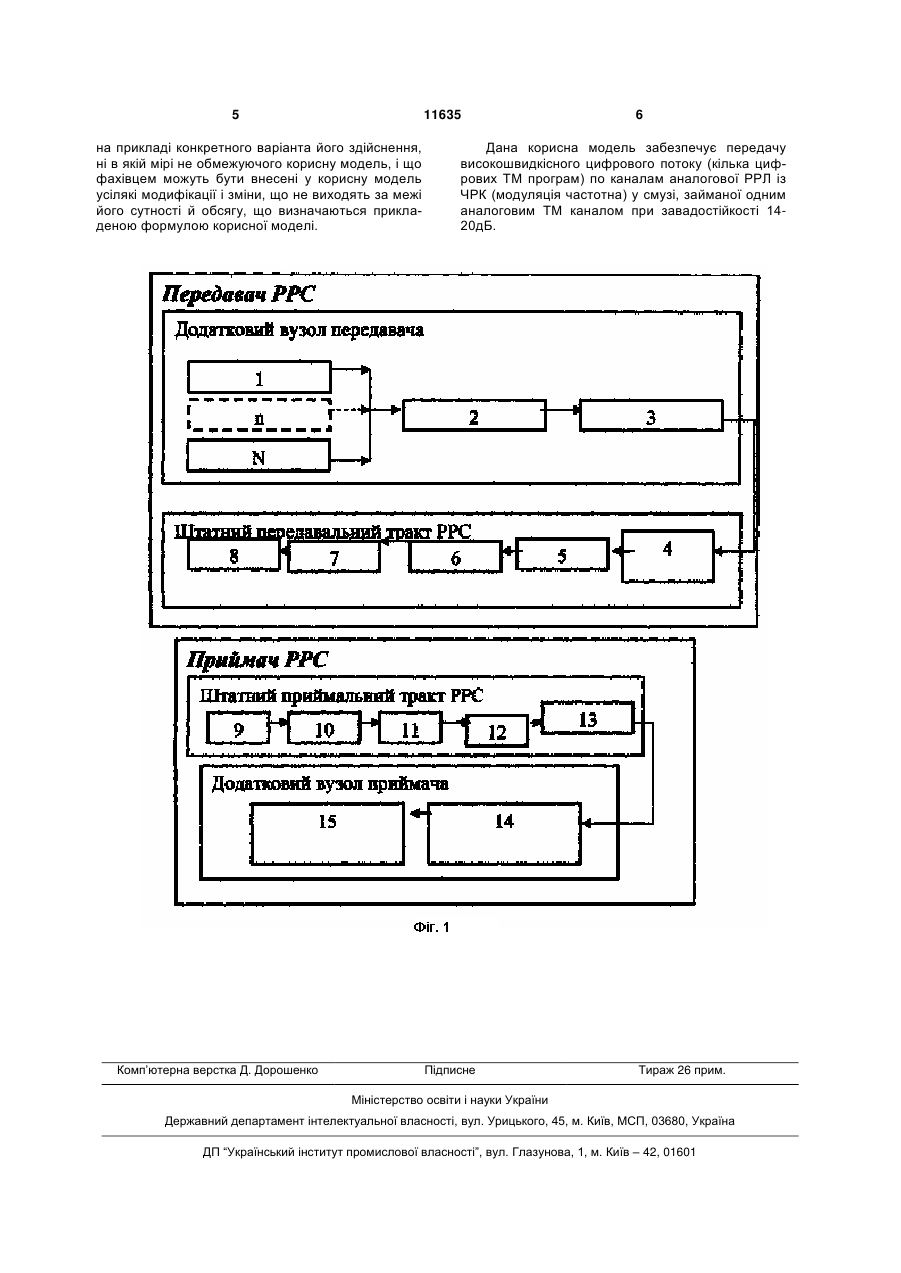

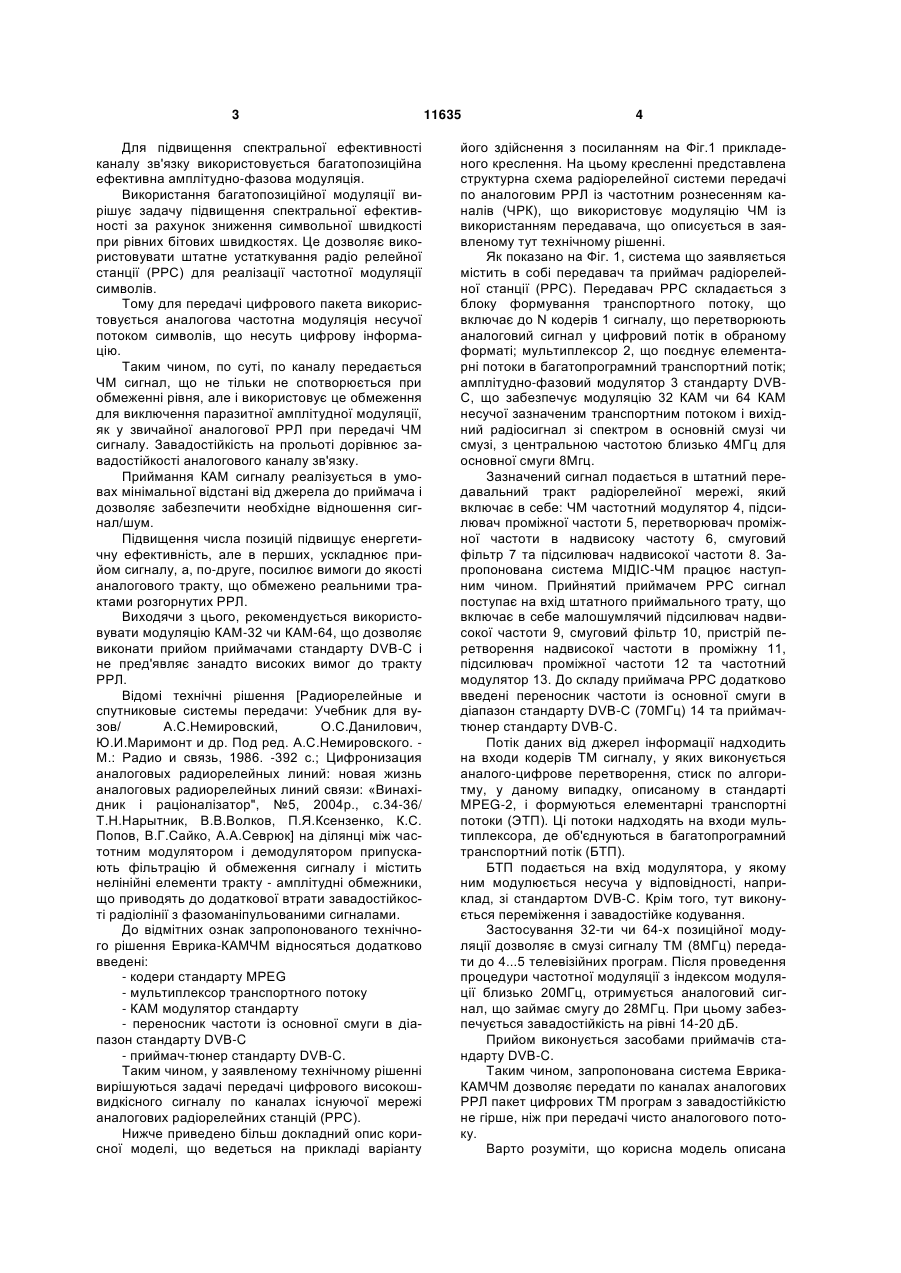

Система передачі багатопрограмного транспортного потоку по каналах аналогової радіорелейної лінії Еврика-КАМЧМ, що містить передавач з передавальним трактом, який складається з частотного модулятора 4, підсилювача проміжної частоти 5, смугового фільтра 7, конвертора 6, що перетворює проміжну частоту в надвисоку частоту, 3 Для підвищення спектральної ефективності каналу зв'язку використовується багатопозиційна ефективна амплітудно-фазова модуляція. Використання багатопозиційної модуляції вирішує задачу підвищення спектральної ефективності за рахунок зниження символьної швидкості при рівних бітових швидкостях. Це дозволяє використовувати штатне устаткування радіо релейної станції (РРС) для реалізації частотної модуляції символів. Тому для передачі цифрового пакета використовується аналогова частотна модуляція несучої потоком символів, що несуть цифрову інформацію. Таким чином, по суті, по каналу передається ЧМ сигнал, що не тільки не спотворюється при обмеженні рівня, але і використовує це обмеження для виключення паразитної амплітудної модуляції, як у звичайної аналогової РРЛ при передачі ЧМ сигналу. Завадостійкість на прольоті дорівнює завадостійкості аналогового каналу зв'язку. Приймання КАМ сигналу реалізується в умовах мінімальної відстані від джерела до приймача і дозволяє забезпечити необхідне відношення сигнал/шум. Підвищення числа позицій підвищує енергетичну ефективність, але в перших, ускладнює прийом сигналу, а, по-друге, посилює вимоги до якості аналогового тракту, що обмежено реальними трактами розгорнутих РРЛ. Виходячи з цього, рекомендується використовувати модуляцію КАМ-32 чи КАМ-64, що дозволяє виконати прийом приймачами стандарту DVB-C і не пред'являє занадто високих вимог до тракту РРЛ. Відомі технічні рішення [Радиорелейные и спутниковые системы передачи: Учебник для вузов/ А.С.Немировский, О.С.Данилович, Ю.И.Маримонт и др. Под ред. А.С.Немировского. М.: Радио и связь, 1986. -392 с.; Цифронизация аналоговых радиорелейных линий: новая жизнь аналоговых радиорелейных линий связи: «Винахідник і раціоналізатор", №5, 2004р., с.34-36/ Т.Н.Нарытник, В.В.Волков, П.Я.Ксензенко, К.С. Попов, В.Г.Сайко, А.А.Севрюк] на ділянці між частотним модулятором і демодулятором припускають фільтрацію й обмеження сигналу і містить нелінійні елементи тракту - амплітудні обмежники, що приводять до додаткової втрати завадостійкості радіолінії з фазоманіпульованими сигналами. До відмітних ознак запропонованого технічного рішення Еврика-КАМЧМ відносяться додатково введені: - кодери стандарту MPEG - мультиплексор транспортного потоку - КАМ модулятор стандарту - переносник частоти із основної смуги в діапазон стандарту DVB-C - приймач-тюнер стандарту DVB-C. Таким чином, у заявленому технічному рішенні вирішуються задачі передачі цифрового високошвидкісного сигналу по каналах існуючої мережі аналогових радіорелейних станцій (РРС). Нижче приведено більш докладний опис корисної моделі, що ведеться на прикладі варіанту 11635 4 його здійснення з посиланням на Фіг.1 прикладеного креслення. На цьому кресленні представлена структурна схема радіорелейної системи передачі по аналоговим РРЛ із частотним рознесенням каналів (ЧРК), що використовує модуляцію ЧМ із використанням передавача, що описується в заявленому тут технічному рішенні. Як показано на Фіг. 1, система що заявляється містить в собі передавач та приймач радіорелейної станції (РРС). Передавач РРС складається з блоку формування транспортного потоку, що включає до N кодерів 1 сигналу, що перетворюють аналоговий сигнал у цифровий потік в обраному форматі; мультиплексор 2, що поєднує елементарні потоки в багатопрограмний транспортний потік; амплітудно-фазовий модулятор 3 стандарту DVBC, що забезпечує модуляцію 32 КАМ чи 64 КАМ несучої зазначеним транспортним потоком і вихідний радіосигнал зі спектром в основній смузі чи смузі, з центральною частотою близько 4МГц для основної смуги 8Мгц. Зазначений сигнал подається в штатний передавальний тракт радіорелейної мережі, який включає в себе: ЧМ частотний модулятор 4, підсилювач проміжної частоти 5, перетворювач проміжної частоти в надвисоку частоту 6, смуговий фільтр 7 та підсилювач надвисокої частоти 8. Запропонована система МІДІС-ЧМ працює наступним чином. Прийнятий приймачем РРС сигнал поступає на вхід штатного приймального трату, що включає в себе малошумлячий підсилювач надвисокої частоти 9, смуговий фільтр 10, пристрій перетворення надвисокої частоти в проміжну 11, підсилювач проміжної частоти 12 та частотний модулятор 13. До складу приймача РРС додатково введені переносник частоти із основної смуги в діапазон стандарту DVB-C (70МГц) 14 та приймачтюнер стандарту DVB-C. Потік даних від джерел інформації надходить на входи кодерів ТМ сигналу, у яких виконується аналого-цифрове перетворення, стиск по алгоритму, у даному випадку, описаному в стандарті MPEG-2, і формуються елементарні транспортні потоки (ЭТП). Ці потоки надходять на входи мультиплексора, де об'єднуються в багатопрограмний транспортний потік (БТП). БТП подається на вхід модулятора, у якому ним модулюється несуча у відповідності, наприклад, зі стандартом DVB-C. Крім того, тут виконується переміження і завадостійке кодування. Застосування 32-ти чи 64-х позиційної модуляції дозволяє в смузі сигналу ТМ (8МГц) передати до 4...5 телевізійних програм. Після проведення процедури частотної модуляції з індексом модуляції близько 20МГц, отримується аналоговий сигнал, що займає смугу до 28МГц. При цьому забезпечується завадостійкість на рівні 14-20 дБ. Прийом виконується засобами приймачів стандарту DVB-C. Таким чином, запропонована система ЕврикаКАМЧМ дозволяє передати по каналах аналогових РРЛ пакет цифрових ТМ програм з завадостійкістю не гірше, ніж при передачі чисто аналогового потоку. Варто розуміти, що корисна модель описана 5 11635 на прикладі конкретного варіанта його здійснення, ні в якій мірі не обмежуючого корисну модель, і що фахівцем можуть бути внесені у корисну модель усілякі модифікації і зміни, що не виходять за межі його сутності й обсягу, що визначаються прикладеною формулою корисної моделі. Комп’ютерна верстка Д. Дорошенко 6 Дана корисна модель забезпечує передачу високошвидкісного цифрового потоку (кілька цифрових ТМ програм) по каналам аналогової РРЛ із ЧРК (модуляція частотна) у смузі, займаної одним аналоговим ТМ каналом при завадостійкості 1420дБ. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
