Шпуля картонна для виробів зі скловолокна

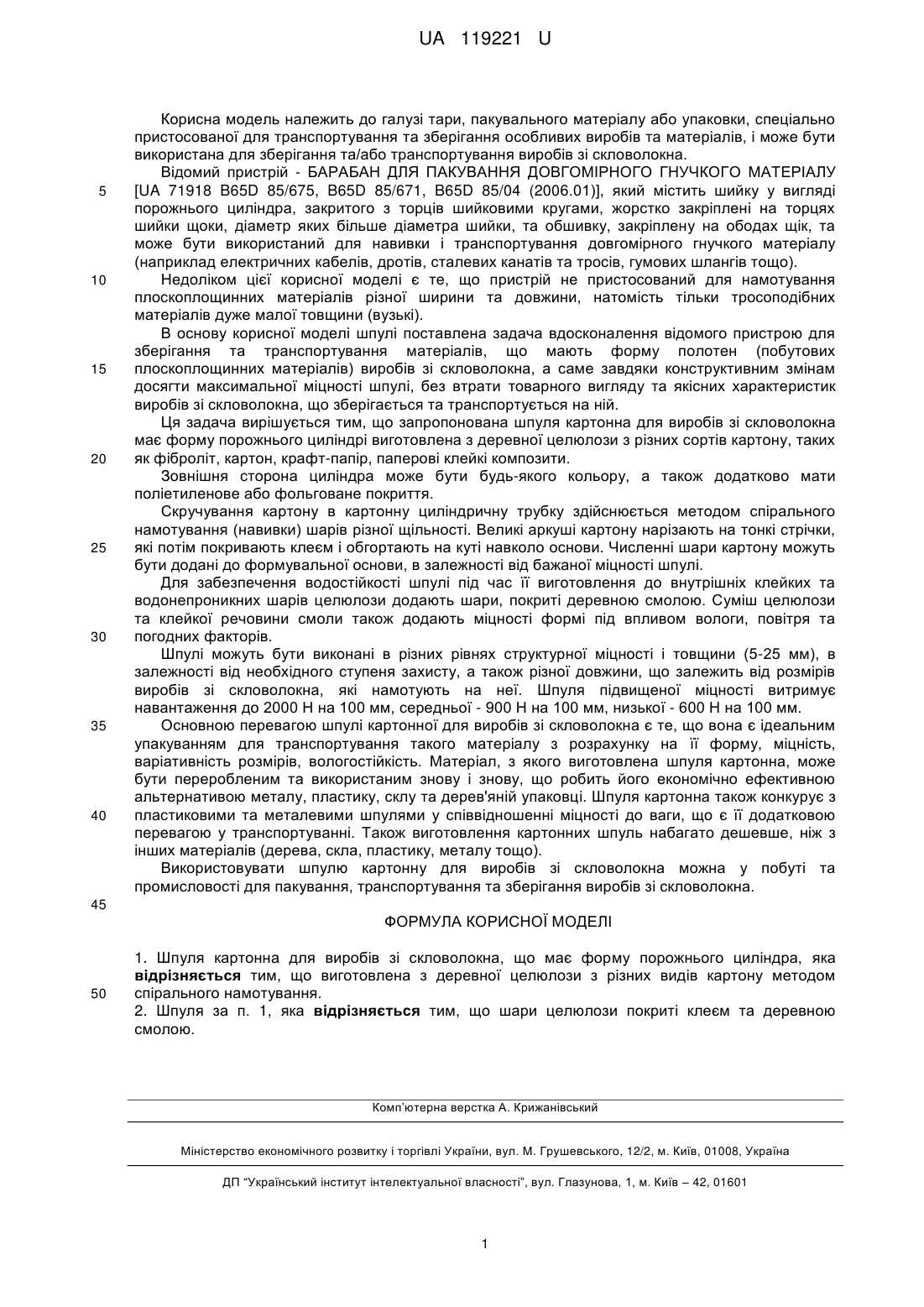

Реферат: UA 119221 U UA 119221 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі тари, пакувального матеріалу або упаковки, спеціально пристосованої для транспортування та зберігання особливих виробів та матеріалів, і може бути використана для зберігання та/або транспортування виробів зі скловолокна. Відомий пристрій - БАРАБАН ДЛЯ ПАКУВАННЯ ДОВГОМІРНОГО ГНУЧКОГО МАТЕРІАЛУ [UA 71918 B65D 85/675, B65D 85/671, B65D 85/04 (2006.01)], який містить шийку у вигляді порожнього циліндра, закритого з торців шийковими кругами, жорстко закріплені на торцях шийки щоки, діаметр яких більше діаметра шийки, та обшивку, закріплену на ободах щік, та може бути використаний для навивки і транспортування довгомірного гнучкого матеріалу (наприклад електричних кабелів, дротів, сталевих канатів та тросів, гумових шлангів тощо). Недоліком цієї корисної моделі є те, що пристрій не пристосований для намотування плоскоплощинних матеріалів різної ширини та довжини, натомість тільки тросоподібних матеріалів дуже малої товщини (вузькі). В основу корисної моделі шпулі поставлена задача вдосконалення відомого пристрою для зберігання та транспортування матеріалів, що мають форму полотен (побутових плоскоплощинних матеріалів) виробів зі скловолокна, а саме завдяки конструктивним змінам досягти максимальної міцності шпулі, без втрати товарного вигляду та якісних характеристик виробів зі скловолокна, що зберігається та транспортується на ній. Ця задача вирішується тим, що запропонована шпуля картонна для виробів зі скловолокна має форму порожнього циліндрі виготовлена з деревної целюлози з різних сортів картону, таких як фіброліт, картон, крафт-папір, паперові клейкі композити. Зовнішня сторона циліндра може бути будь-якого кольору, а також додатково мати поліетиленове або фольговане покриття. Скручування картону в картонну циліндричну трубку здійснюється методом спірального намотування (навивки) шарів різної щільності. Великі аркуші картону нарізають на тонкі стрічки, які потім покривають клеєм і обгортають на куті навколо основи. Численні шари картону можуть бути додані до формувальної основи, в залежності від бажаної міцності шпулі. Для забезпечення водостійкості шпулі під час її виготовлення до внутрішніх клейких та водонепроникних шарів целюлози додають шари, покриті деревною смолою. Суміш целюлози та клейкої речовини смоли також додають міцності формі під впливом вологи, повітря та погодних факторів. Шпулі можуть бути виконані в різних рівнях структурної міцності і товщини (5-25 мм), в залежності від необхідного ступеня захисту, а також різної довжини, що залежить від розмірів виробів зі скловолокна, які намотують на неї. Шпуля підвищеної міцності витримує навантаження до 2000 Н на 100 мм, середньої - 900 Н на 100 мм, низької - 600 Н на 100 мм. Основною перевагою шпулі картонної для виробів зі скловолокна є те, що вона є ідеальним упакуванням для транспортування такого матеріалу з розрахунку на її форму, міцність, варіативність розмірів, вологостійкість. Матеріал, з якого виготовлена шпуля картонна, може бути переробленим та використаним знову і знову, що робить його економічно ефективною альтернативою металу, пластику, склу та дерев'яній упаковці. Шпуля картонна також конкурує з пластиковими та металевими шпулями у співвідношенні міцності до ваги, що є її додатковою перевагою у транспортуванні. Також виготовлення картонних шпуль набагато дешевше, ніж з інших матеріалів (дерева, скла, пластику, металу тощо). Використовувати шпулю картонну для виробів зі скловолокна можна у побуті та промисловості для пакування, транспортування та зберігання виробів зі скловолокна. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Шпуля картонна для виробів зі скловолокна, що має форму порожнього циліндра, яка відрізняється тим, що виготовлена з деревної целюлози з різних видів картону методом спірального намотування. 2. Шпуля за п. 1, яка відрізняється тим, що шари целюлози покриті клеєм та деревною смолою. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
