Кругла пила

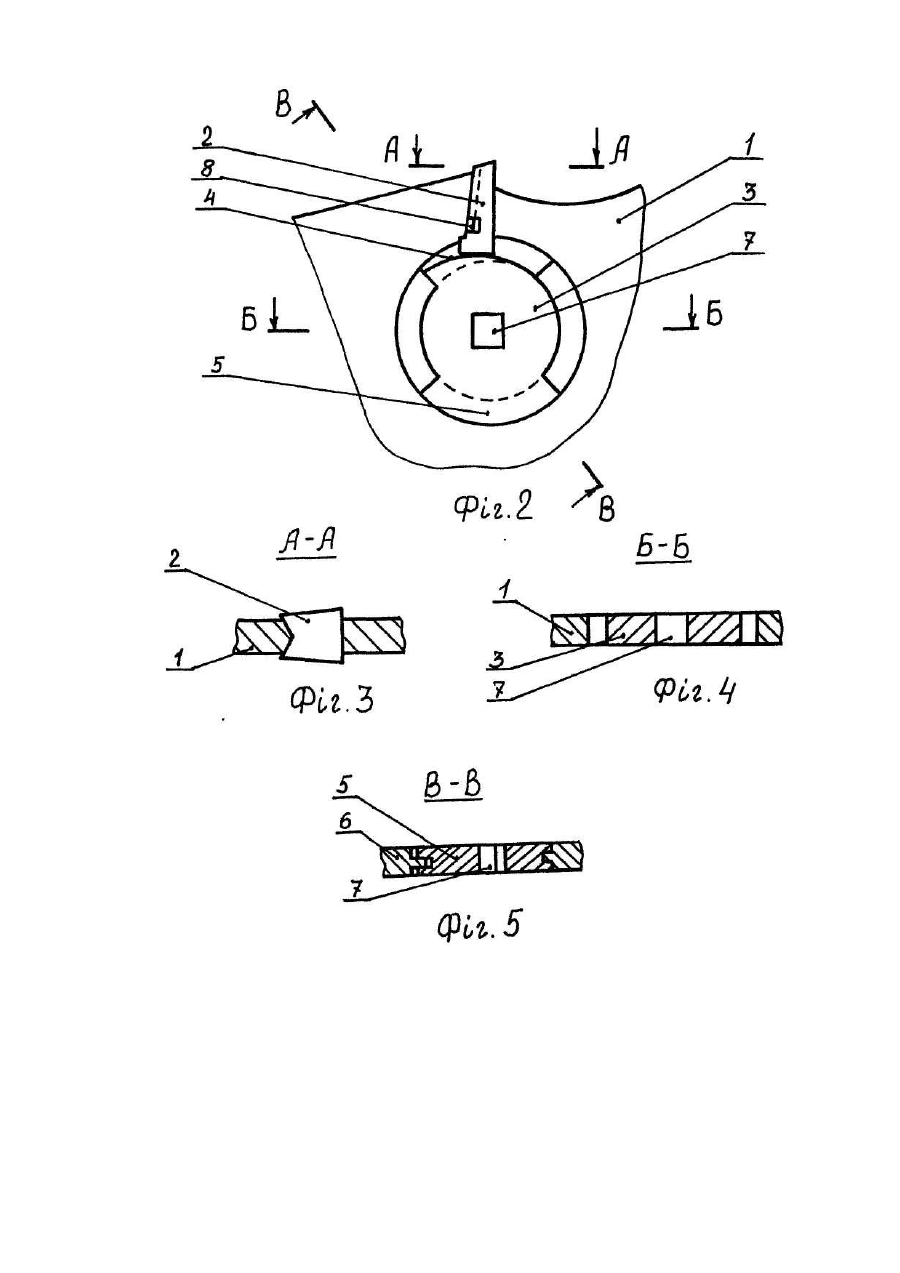

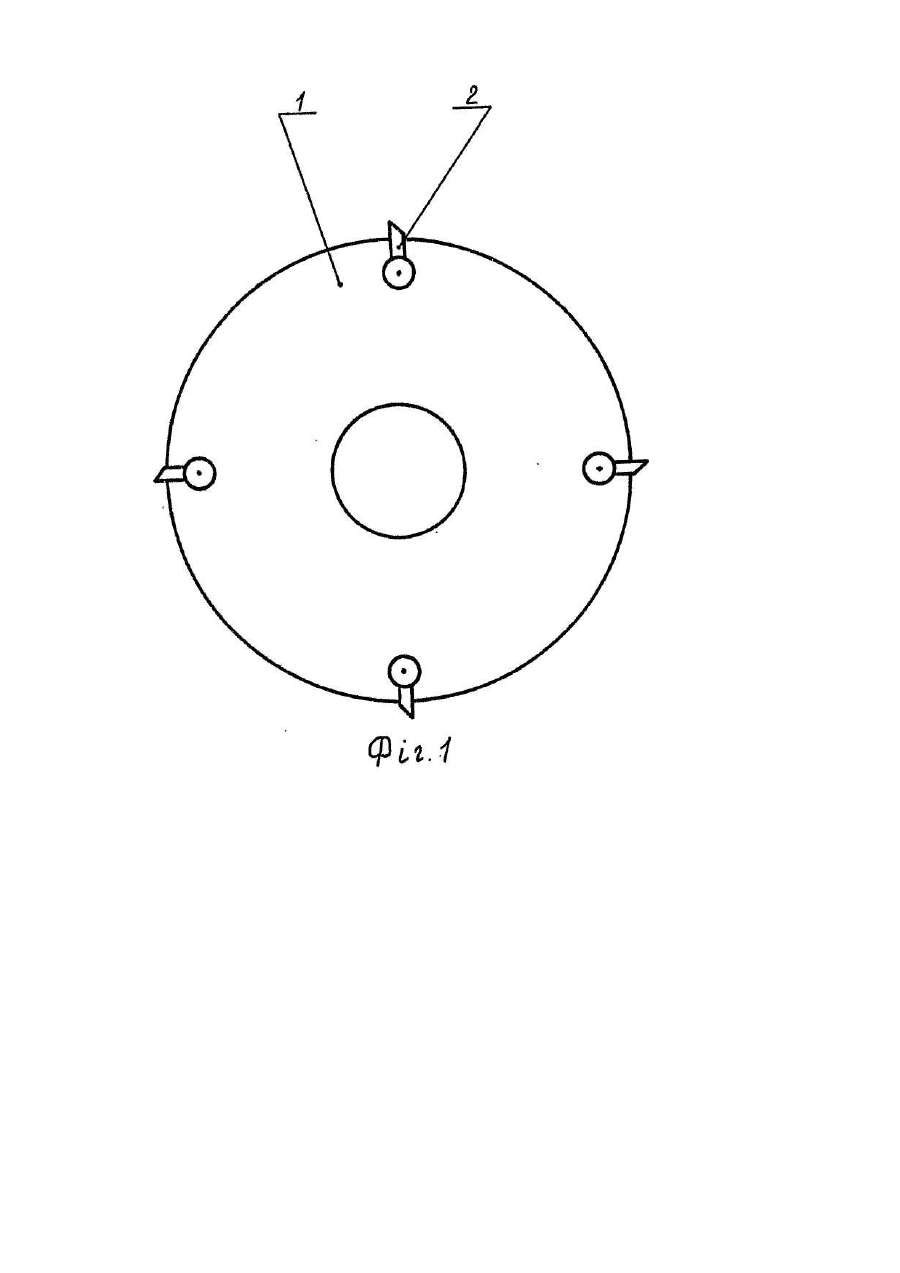

Винахід відноситься до лісової та деревообробної промисловості І може бути використаний у круглопильних верстатах. Відома кругла пила, яка має корпус із гніздами, у направляючих яких змонтовані вставні зубці за допомогою замків, виконаних у вигляді дискового ексцентрика з проріззю [1]. Недоліком даної конструкції замка є низька надійність кріплення вставних зубців внаслідок непостійності кута підйому і сил стиснення, а також невеликий хід дискового ексцентрика. Винахід вирішує задачу збільшення надійності кріплення вставних зубців у корпусі пили шляхом виконання робочої частини зажимного елементу по спіралі Архімеда, що приводить до збільшення лінійного ходу зажимного елементу, постійності сил зажиму. Ці переваги отримуємо завдяки тому, що у відомій пилі, яка має корпус Із гніздами, у направляючих яких змонтовані вставні зубці клиновидної форми за допомогою зажимного елементу (замка), який взаємодіє з тильною стороною зубця, відповідно із заявлюваним винаходом, робочу частину зажимного елементу виконано у вигляді спіралі Архімеда. На фіг. 1 зображено загальний вигляд круглої пили; на фіг. 2 - схема кріплення зубця у корпусі пили; на фіг. З - переріз А-А на фіг. 2; на фіг. 4 - переріз Б-Б на фіг. 2; на фіг. 5 - переріз В-В на фіг. 2. Кругла пила складається Із корпусу 1 пили (фіг. 1), у призматичних направляючих якого встановлені вставні зубці 2. Зубці 2 (фіг. 2) фіксуються замками 3, які встановлено під основою зубців 2. Замки 3 виконано у вигляді плоского кулачка з робочою поверхнею 4, яка взаємодіє з тильною стороною зубця 2 і яка виконана у вигляді спіралі Архімеда. Замки 3 мають шліци-направляючі 5. У корпусі 1 пили є аналогічні шліцинаправляючі 6 (фіг. 5). У замку виконано отвір 7 під ключ, Кріплення вставних зубців у круглих пилах здійснюється таким чином. Вставний зубець 2 (фіг. 2) вставляється у гніздо корпусу 1 пили 1 орієнтується у призматичних направляючих. Потім встановлюється замок 3 із ключем у отвір 7. Замок провертається і переміщує зубець 2 до упору 8, причому шліци-направляючі замка З входять у шліци-направляючі корпусу 1 пили, чим забезпечують надійне кріплення вставного зубця 2 І замка 3 у корпусі 1 пили. Зажим зубця 2 здійснюється при обертанні диску замка 3 робочою поверхнею 4, яку виконують по спіралі Архімеда. Виконання робочої поверхні 4 замка 3 по спіралі Архімеда дає постійність сил стиснення зубців 2 у корпусі 1 пили, а також значний лінійний хід. Це, в свою чергу, забезпечує рівномірний зажим вставних зубців, покращує умови експлуатації та знижує вимоги до точності виготовлення вставних зубців у порівнянні з відомими замками. Технологічно не важко виготовити запропонований пристрій. Виготовлено експериментальний зразок пили.
