Пристрій для моделювання механічної дії вибуху пмв-і
Номер патенту: 14427
Опубліковано: 15.05.2006
Автори: Касьянов Володимир Олексійович, Литвинський Гаррі Григорович, Шульгін Павло Миколайович
Формула / Реферат
Пристрій для моделювання механічної дії вибуху, що включає еквівалентний матеріал, корпус моделі, вибуховий модуль, який відрізняється тим, що вибуховий модуль, виконано у вигляді порожнього циліндра, у якому розташовано імітатор заряду ВР із капсулем, затвор з бойком, та напрямної, у якій розміщено штовхач.
Текст

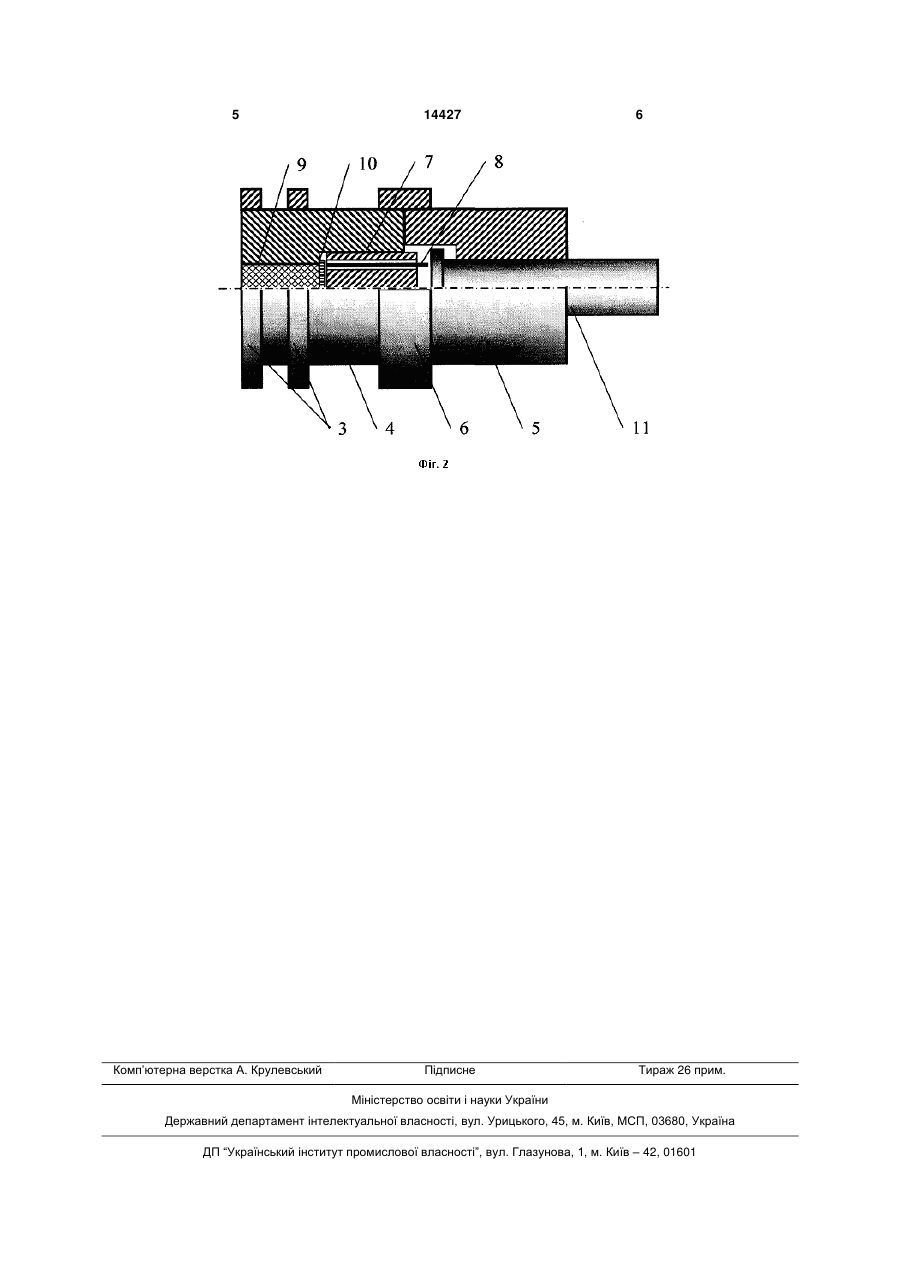

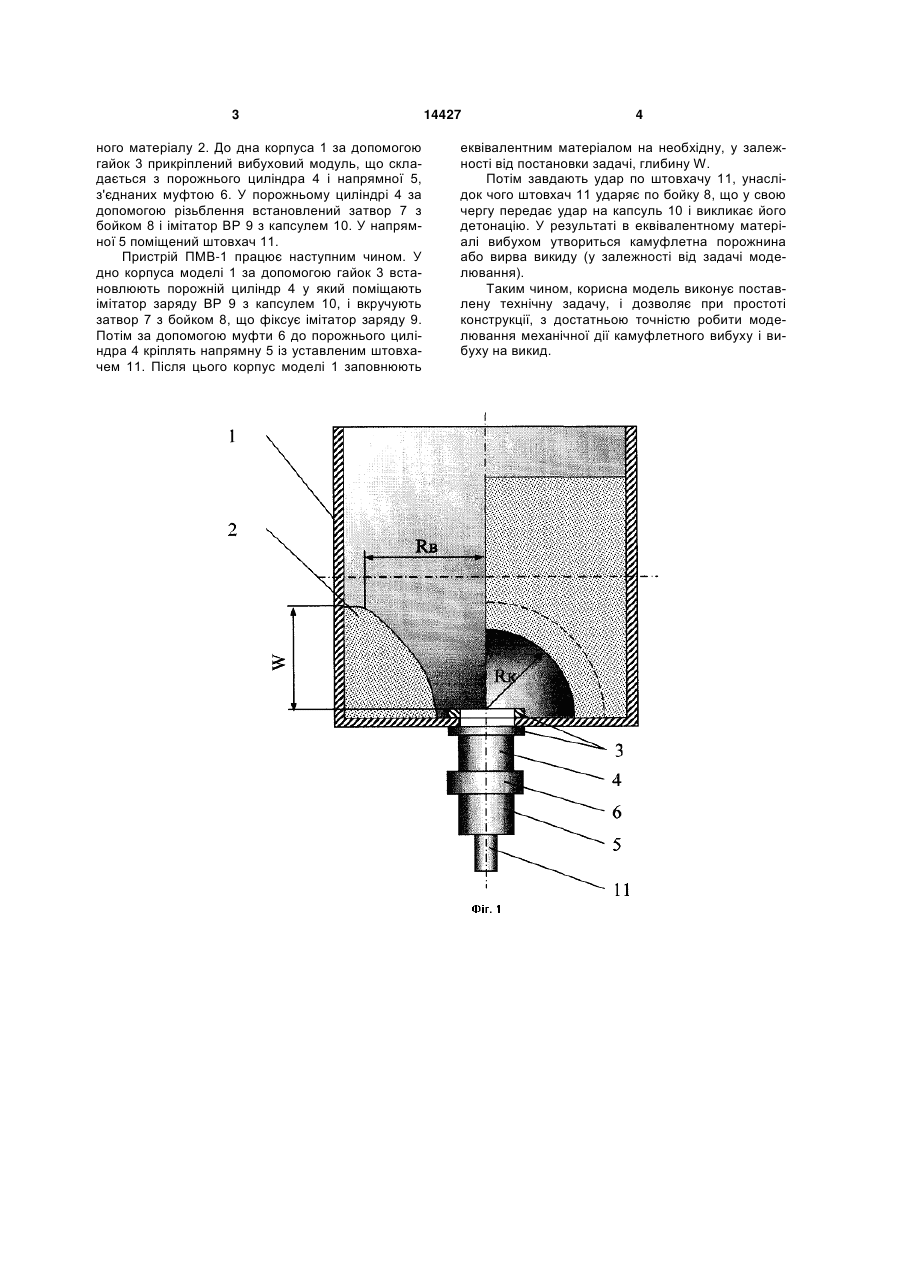

Пристрій для моделювання механічної дії вибуху, що включає еквівалентний матеріал, корпус моделі, вибуховий модуль, який відрізняється тим, що вибуховий модуль, виконано у вигляді порожнього циліндра, у якому розташовано імітатор заряду ВР із капсулем, затвор з бойком, та напрямної, у якій розміщено штовхач. (19) (21) u200510985 (22) 21.11.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Литвинський Гаррі Григорович, Шульгін Павло Миколайович, Касьянов Володимир Олексійович (73) ДОНБАСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 ного матеріалу 2. До дна корпуса 1 за допомогою гайок 3 прикріплений вибуховий модуль, що складається з порожнього циліндра 4 і напрямної 5, з'єднаних муфтою 6. У порожньому циліндрі 4 за допомогою різьблення встановлений затвор 7 з бойком 8 і імітатор ВР 9 з капсулем 10. У напрямної 5 поміщений штовхач 11. Пристрій ПМВ-1 працює наступним чином. У дно корпуса моделі 1 за допомогою гайок 3 встановлюють порожній циліндр 4 у який поміщають імітатор заряду ВР 9 з капсулем 10, і вкручують затвор 7 з бойком 8, що фіксує імітатор заряду 9. Потім за допомогою муфти 6 до порожнього циліндра 4 кріплять напрямну 5 із уставленим штовхачем 11. Після цього корпус моделі 1 заповнюють 14427 4 еквівалентним матеріалом на необхідну, у залежності від постановки задачі, глибину W. Потім завдають удар по штовхачу 11, унаслідок чого штовхач 11 ударяє по бойку 8, що у свою чергу передає удар на капсуль 10 і викликає його детонацію. У результаті в еквівалентному матеріалі вибухом утвориться камуфлетна порожнина або вирва викиду (у залежності від задачі моделювання). Таким чином, корисна модель виконує поставлену технічну задачу, і дозволяє при простоті конструкції, з достатньою точністю робити моделювання механічної дії камуфлетного вибуху і вибуху на викид. 5 Комп’ютерна верстка А. Крулевський 14427 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for modeling of mechanical action of explosion of pmv-i
Автори англійськоюLytvynskyi Harri Hryhorovych, Shulhin Pavlo Mykolaiovych, Kasianov Volodymyr Oleksiiovych
Назва патенту російськоюУстройство для моделирования механического действия взрыва пмв-і
Автори російськоюЛитвинский Гарри Григорьевич, Шульгин Павел Николаевич, Касьянов Владимир Алексеевич
МПК / Мітки
МПК: F42D 1/00
Мітки: механічної, дії, пмв-і, моделювання, пристрій, вибуху
