Взуття

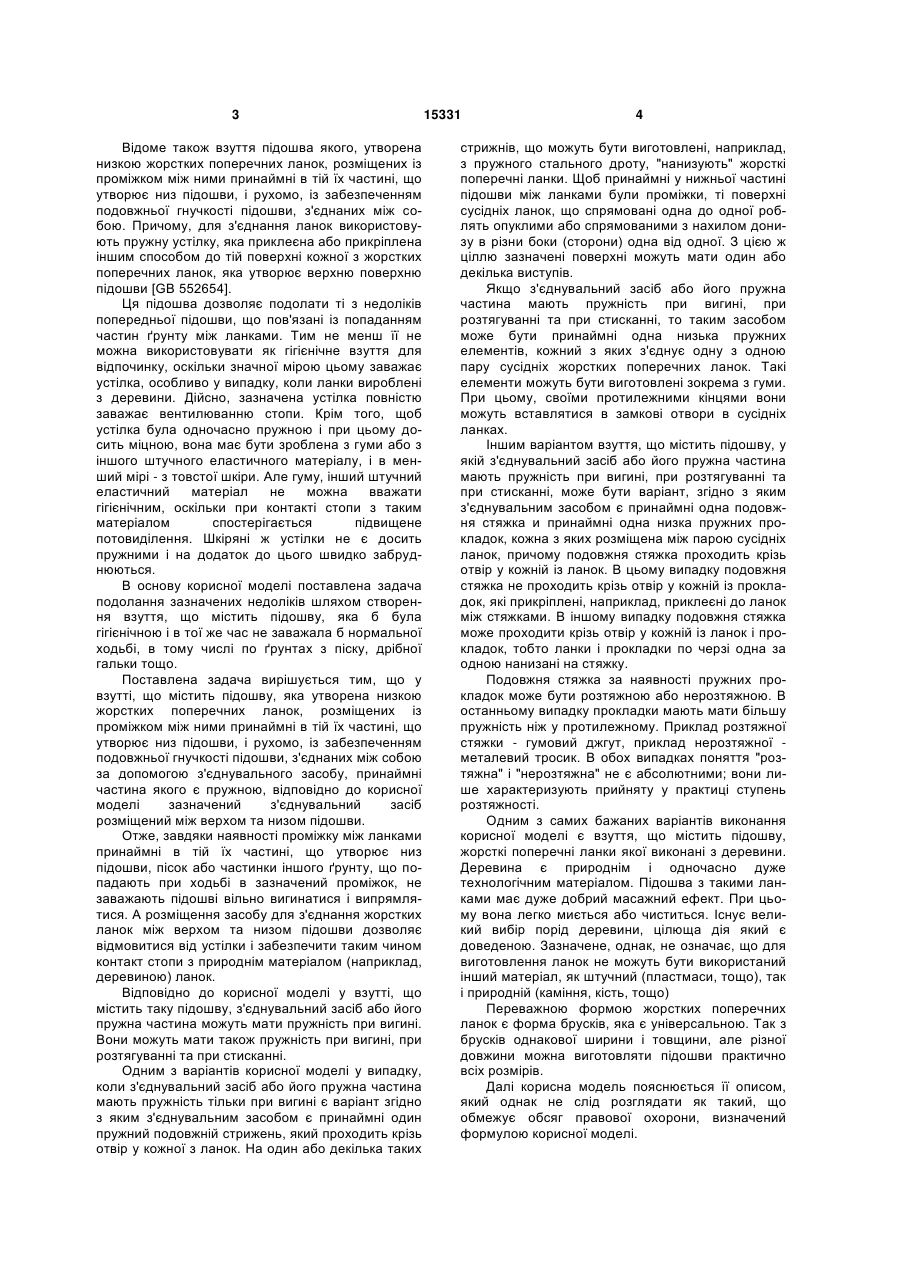

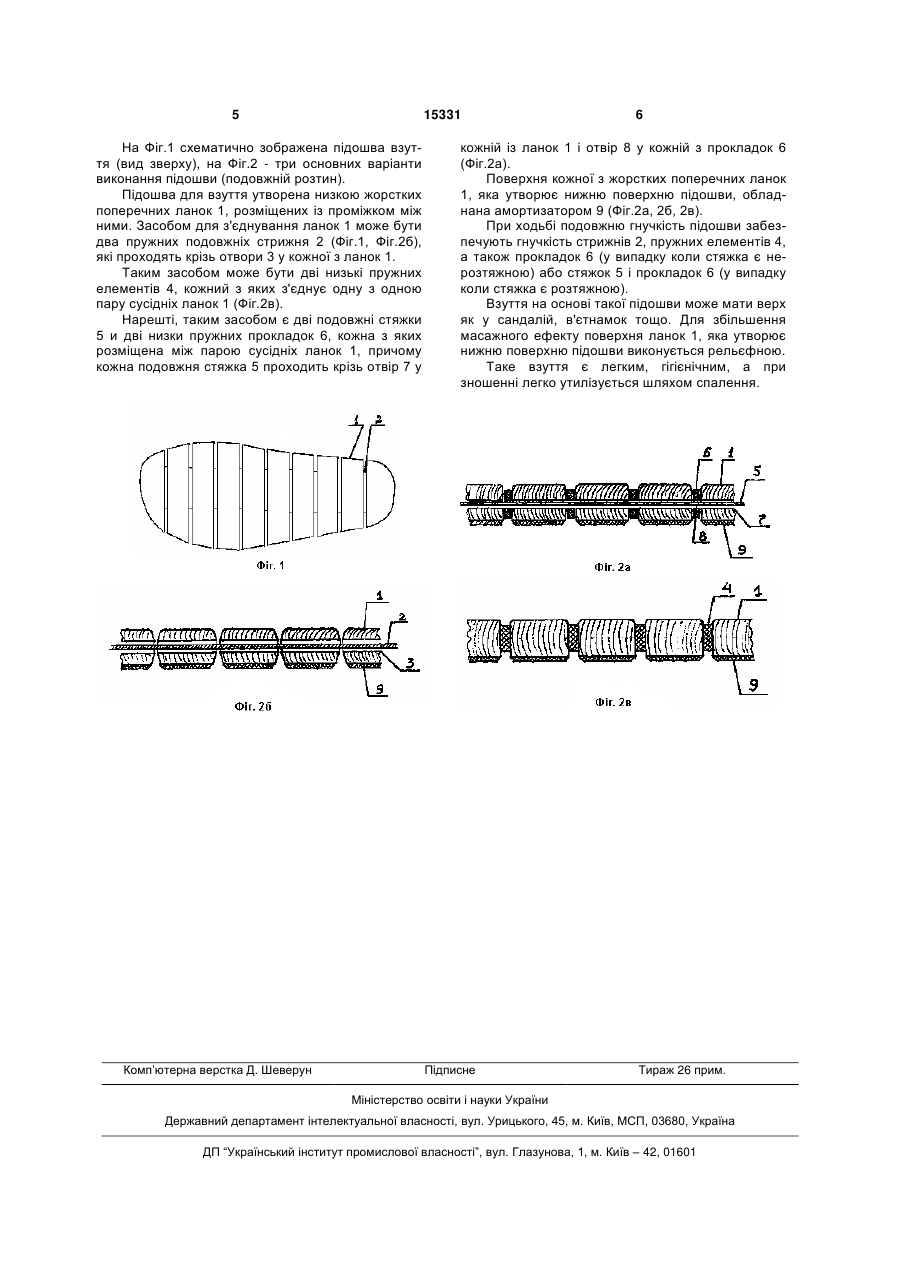

1. Взуття, що містить підошву, яка утворена низкою жорстких поперечних ланок, розміщених із проміжком між ними принаймні в тій їх частині, що утворює низ підошви, і рухомо, із забезпеченням подовжньої гнучкості підошви, з'єднаних між собою за допомогою з'єднувального засобу, принаймні частина якого є пружною, яке відрізняється тим, що зазначений з'єднувальний засіб розміщений між верхом та низом підошви. 2. Взуття за п. 1, яке відрізняється тим, що з'єднувальний засіб або його пружна частина мають пружність при вигині. 3. Взуття за п. 1, яке відрізняється тим, що з'єднувальний засіб або його пружна частина мають пружність при вигині, при розтягуванні та при стисканні. 4. Взуття за п. 2, яке відрізняється тим, що з'єднувальним засобом є принаймні один пружний подовжній стрижень, який проходить крізь отвір у кожної з ланок. U 2 15331 1 3 Відоме також взуття підошва якого, утворена низкою жорстких поперечних ланок, розміщених із проміжком між ними принаймні в тій їх частині, що утворює низ підошви, і рухомо, із забезпеченням подовжньої гнучкості підошви, з'єднаних між собою. Причому, для з'єднання ланок використовують пружну устілку, яка приклеєна або прикріплена іншим способом до тій поверхні кожної з жорстких поперечних ланок, яка утворює верхню поверхню підошви [GB 552654]. Ця підошва дозволяє подолати ті з недоліків попередньої підошви, що пов'язані із попаданням частин ґрунту між ланками. Тим не менш її не можна використовувати як гігієнічне взуття для відпочинку, оскільки значної мірою цьому заважає устілка, особливо у випадку, коли ланки вироблені з деревини. Дійсно, зазначена устілка повністю заважає вентилюванню стопи. Крім того, щоб устілка була одночасно пружною і при цьому досить міцною, вона має бути зроблена з гуми або з іншого штучного еластичного матеріалу, і в менший мірі - з товстої шкіри. Але гуму, інший штучний еластичний матеріал не можна вважати гігієнічним, оскільки при контакті стопи з таким матеріалом спостерігається підвищене потовиділення. Шкіряні ж устілки не є досить пружними і на додаток до цього швидко забруднюються. В основу корисної моделі поставлена задача подолання зазначених недоліків шляхом створення взуття, що містить підошву, яка б була гігієнічною і в тої же час не заважала б нормальної ходьбі, в тому числі по ґрунтах з піску, дрібної гальки тощо. Поставлена задача вирішується тим, що у взутті, що містить підошву, яка утворена низкою жорстких поперечних ланок, розміщених із проміжком між ними принаймні в тій їх частині, що утворює низ підошви, і рухомо, із забезпеченням подовжньої гнучкості підошви, з'єднаних між собою за допомогою з'єднувального засобу, принаймні частина якого є пружною, відповідно до корисної моделі зазначений з'єднувальний засіб розміщений між верхом та низом підошви. Отже, завдяки наявності проміжку між ланками принаймні в тій їх частині, що утворює низ підошви, пісок або частинки іншого ґрунту, що попадають при ходьбі в зазначений проміжок, не заважають підошві вільно вигинатися і випрямлятися. А розміщення засобу для з'єднання жорстких ланок між верхом та низом підошви дозволяє відмовитися від устілки і забезпечити таким чином контакт стопи з природнім матеріалом (наприклад, деревиною) ланок. Відповідно до корисної моделі у взутті, що містить таку підошву, з'єднувальний засіб або його пружна частина можуть мати пружність при вигині. Вони можуть мати також пружність при вигині, при розтягуванні та при стисканні. Одним з варіантів корисної моделі у випадку, коли з'єднувальний засіб або його пружна частина мають пружність тільки при вигині є варіант згідно з яким з'єднувальним засобом є принаймні один пружний подовжній стрижень, який проходить крізь отвір у кожної з ланок. На один або декілька таких 15331 4 стрижнів, що можуть бути виготовлені, наприклад, з пружного стального дроту, "нанизують" жорсткі поперечні ланки. Щоб принаймні у нижньої частині підошви між ланками були проміжки, ті поверхні сусідніх ланок, що спрямовані одна до одної роблять опуклими або спрямованими з нахилом донизу в різни боки (сторони) одна від одної. З цією ж ціллю зазначені поверхні можуть мати один або декілька виступів. Якщо з'єднувальний засіб або його пружна частина мають пружність при вигині, при розтягуванні та при стисканні, то таким засобом може бути принаймні одна низька пружних елементів, кожний з яких з'єднує одну з одною пару сусідніх жорстких поперечних ланок. Такі елементи можуть бути виготовлені зокрема з гуми. При цьому, своїми протилежними кінцями вони можуть вставлятися в замкові отвори в сусідніх ланках. Іншим варіантом взуття, що містить підошву, у якій з'єднувальний засіб або його пружна частина мають пружність при вигині, при розтягуванні та при стисканні, може бути варіант, згідно з яким з'єднувальним засобом є принаймні одна подовжня стяжка и принаймні одна низка пружних прокладок, кожна з яких розміщена між парою сусідніх ланок, причому подовжня стяжка проходить крізь отвір у кожній із ланок. В цьому випадку подовжня стяжка не проходить крізь отвір у кожній із прокладок, які прикріплені, наприклад, приклеєні до ланок між стяжками. В іншому випадку подовжня стяжка може проходити крізь отвір у кожній із ланок і прокладок, тобто ланки і прокладки по черзі одна за одною нанизані на стяжку. Подовжня стяжка за наявності пружних прокладок може бути розтяжною або нерозтяжною. В останньому випадку прокладки мають мати більшу пружність ніж у протилежному. Приклад розтяжної стяжки - гумовий джгут, приклад нерозтяжної металевий тросик. В обох випадках поняття "розтяжна" і "нерозтяжна" не є абсолютними; вони лише характеризують прийняту у практиці ступень розтяжності. Одним з самих бажаних варіантів виконання корисної моделі є взуття, що містить підошву, жорсткі поперечні ланки якої виконані з деревини. Деревина є природнім і одночасно дуже технологічним матеріалом. Підошва з такими ланками має дуже добрий масажний ефект. При цьому вона легко миється або чиститься. Існує великий вибір порід деревини, цілюща дія який є доведеною. Зазначене, однак, не означає, що для виготовлення ланок не можуть бути використаний інший матеріал, як штучний (пластмаси, тощо), так і природній (каміння, кість, тощо) Переважною формою жорстких поперечних ланок є форма брусків, яка є універсальною. Так з брусків однакової ширини і товщини, але різної довжини можна виготовляти підошви практично всіх розмірів. Далі корисна модель пояснюється її описом, який однак не слід розглядати як такий, що обмежує обсяг правової охорони, визначений формулою корисної моделі. 5 15331 На Фіг.1 схематично зображена підошва взуття (вид зверху), на Фіг.2 - три основних варіанти виконання підошви (подовжній розтин). Підошва для взуття утворена низкою жорстких поперечних ланок 1, розміщених із проміжком між ними. Засобом для з'єднування ланок 1 може бути два пружних подовжніх стрижня 2 (Фіг.1, Фіг.2б), які проходять крізь отвори 3 у кожної з ланок 1. Таким засобом може бути дві низькі пружних елементів 4, кожний з яких з'єднує одну з одною пару сусідніх ланок 1 (Фіг.2в). Нарешті, таким засобом є дві подовжні стяжки 5 и дві низки пружних прокладок 6, кожна з яких розміщена між парою сусідніх ланок 1, причому кожна подовжня стяжка 5 проходить крізь отвір 7 у Комп’ютерна верстка Д. Шеверун 6 кожній із ланок 1 і отвір 8 у кожній з прокладок 6 (Фіг.2а). Поверхня кожної з жорстких поперечних ланок 1, яка утворює нижню поверхню підошви, обладнана амортизатором 9 (Фіг.2а, 2б, 2в). При ходьбі подовжню гнучкість підошви забезпечують гнучкість стрижнів 2, пружних елементів 4, а також прокладок 6 (у випадку коли стяжка є нерозтяжною) або стяжок 5 і прокладок 6 (у випадку коли стяжка є розтяжною). Взуття на основі такої підошви може мати верх як у сандалій, в'єтнамок тощо. Для збільшення масажного ефекту поверхня ланок 1, яка утворює нижню поверхню підошви виконується рельєфною. Таке взуття є легким, гігієнічним, а при зношенні легко утилізується шляхом спалення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
