Контактно-поверхневий водонагрівач з регулярною насадкою

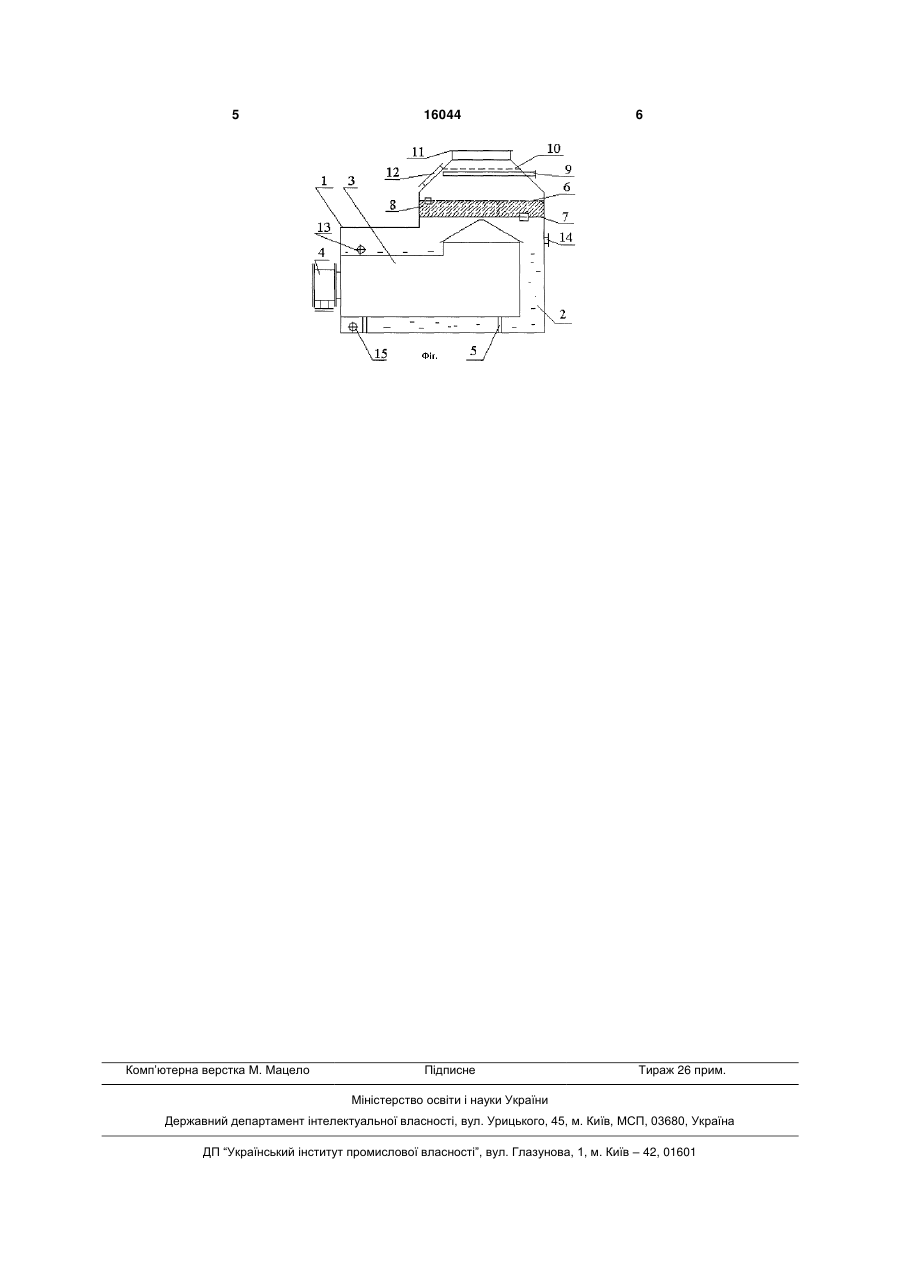

Контактно-поверхневий водонагрівач з регулярною насадкою, що містить камеру згоряння, 3 ефективність роботи контактно-поверхневого водонагрівача знижується. В основу корисної моделі поставлена задача вдосконалення контактної камери такого водонагрівача шляхом того, що контактна камера крім барботажних решіток містить регулярну насадку, яка встановлена поміж барботажних решіток і складається з щільно розміщених плоских гофрованих листів з сітчастого матеріалу, що дозволяє при знижені витрати води організувати тепломасообмін між плівкою рідини на поверхні регулярної насадки та продуктами згоряння. За руху рідини по насадці зростає поверхня контакту води та продуктів згоряння в контактній камері, що підвищує ефективність роботи контактно-поверхневого водонагрівача з регулярною насадкою. Поставлена задача вирішується за рахунок того, що контактно-поверхневий водонагрівач з регулярною насадкою, що містить камеру згоряння, розміщену в корпусі, обладнаному вибуховим клапаном та водозбірником з патрубком відводу води, а також розташовану над камерою згоряння контактну камеру, яка утворена барботажними решітками з переливом, встановленими перпендикулярно руху продуктів згоряння, та окрім цього послідовно розміщені над контактною камерою зрошувач, крапельний сепаратор та патрубок відводу парогазової сумішші. Новим є те, що безпосередньо в об'ємі між верхньою та нижньою барботажними решітками встановлюється регулярна насадка. Насадка складається з розміщених впритул один до одного плоских та гофрованих в поздовжньому напрямі листів, виконаних з сітчастого матеріалу, таким чином, що між ними утворюються канали трикутного перерізу. При цьому напрям гофрів має такий кут нахилу до вертикалі, який унеможливлює вільний проліт крапель в об'ємі насадки. Така конструкція контактно-поверхневого водонагрівача з регулярною насадкою дозволяє при зниженні витрати води проводити процес тепломасообміну в контактній камері за руху рідини в плівковому режимі, організованому на поверхні регулярної насадки. Це збільшує поверхню контакту води та продуктів згоряння та інтенсифікує тепломасообмін в контактній камері. Застосування сітчастих матеріалів вносить подвійний ефект в роботу контактної камери - зростають кількісні параметри тепломасообміну та виключається барботажний режим в зоні регулярної насадки, оскільки парогазовий потік перерозподіляється між кана 16044 4 лами регулярної насадки. Це підвищує ефективність роботи контактно-поверхневого водонагрівача з регулярною насадкою в цілому. На кресленні представлено контактноповерхневий водонагрівач з регулярною насадкою, який складається з корпусу 1 з водозбірником 2, у якому горизонтально встановлена камера згоряння 3 з пальником 4, закріплена на стійках 5. Водонагрівач має контактну камеру, основними елементами якої є верхня 6 та нижня 7 барботажні решітки з переливом, поміж якими встановлено регулярну насадку 8, виготовлену с сітчастого матеріалу, над верхньою барботажною решіткою в контактній камері встановлено зрошувач 9, крапельний сепаратор 10, патрубок відводу парогазової суміші 11 та вибуховий, клапан 12. В водозбірнику розміщено патрубок відводу води 13, переливний патрубок 14 та дренажний патрубок 15. Контактно-поверхневий водонагрівач працює наступним чином. Крізь зрошувач 9 вода подається на верхню барботажну решітку 6, збігає з неї на регулярну насадку 8 нагрівається високотемпературними продуктами згоряння та крізь нижню барботажну решітку 7 стікає у водозбірник 2. Охолоджені продукти згоряння проходячи контактну камеру з барботажними решітками 6, 7 і регулярною насадкою 8, надходять до крапельного сепаратора 10 і крізь патрубок відводу парогазової суміші 11 виводяться назовні. У водозбірнику 2 вода, контактуючи з поверхнею камери згоряння 3, нагрівається до температури, вищої, ніж температура мокрого термометра в контактній камері, та виводиться з водонагрівача патрубком відводу води 13. Для безпеки використання водонагрівач обладнано вибуховим клапаном 12. Таким чином, представлена конструкція контактно-поверхневого водонагрівача з регулярною насадкою дозволяє при зниженні витрати води перевести контактну камеру водонагрівача з роботи в барботажному режимі до роботи в плівковому режимі, організованому на поверхні регулярної насадки, що є ефективнішим ніж струмковий. Це розвиває поверхню контакту води та продуктів згоряння в контактній камері та інтенсифікує тепломасообмін в апараті. Джерела інформації: 1. ТУ У 18289882.001-97 2. Декл. пат. України UA № 59749 кл. F24H1/10 Опубл. бюл. №9, 2003р., Сало В.П., Сало A.B., Сало A.M., № 20021210047 від 15/09/2003 5 Комп’ютерна верстка М. Мацело 16044 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
