Патрон з еластичною кулею

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 16670

Опубліковано: 15.08.2006

Автор: Шевченко Віктор Леонідович

Завантажити PDF файл.

Формула / Реферат

2.Патрон з еластичною кулею за п.1, який відрізняється тим, що, між двома півсферами виконано циліндричну ділянку.

3.Патрон з еластичною кулею за п.1 і 2, який відрізняється тим, що, компенсаційну порожнину у внутрішній частині еластичної кулі виконано поздовж циліндричної ділянки.

4.Патрон з еластичною кулею за п.1 і 2, який відрізняється тим, що, компенсаційну порожнину у внутрішній частині еластичної кулі виконано під кутом в межах 30° відносно вісі циліндричної ділянки.

Текст

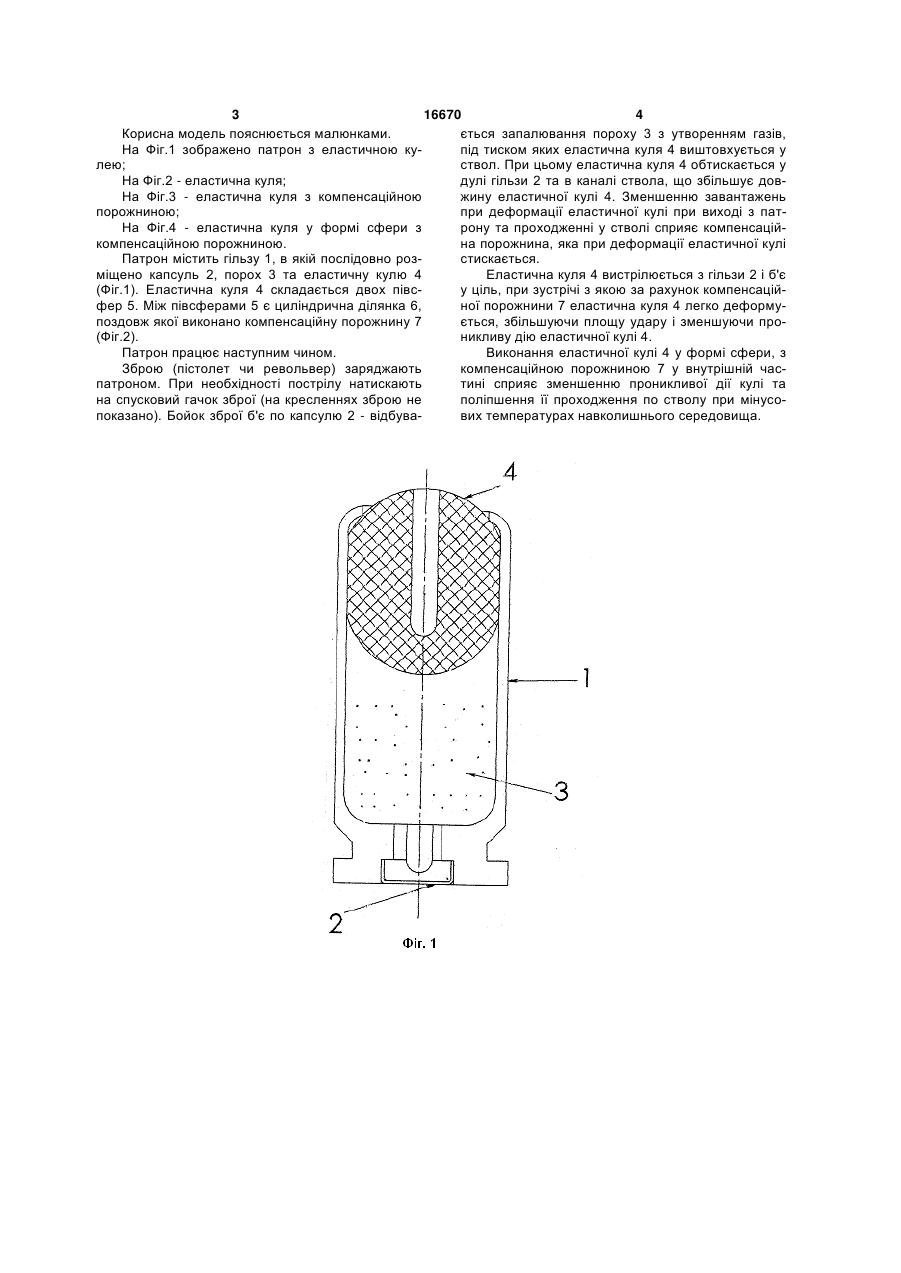

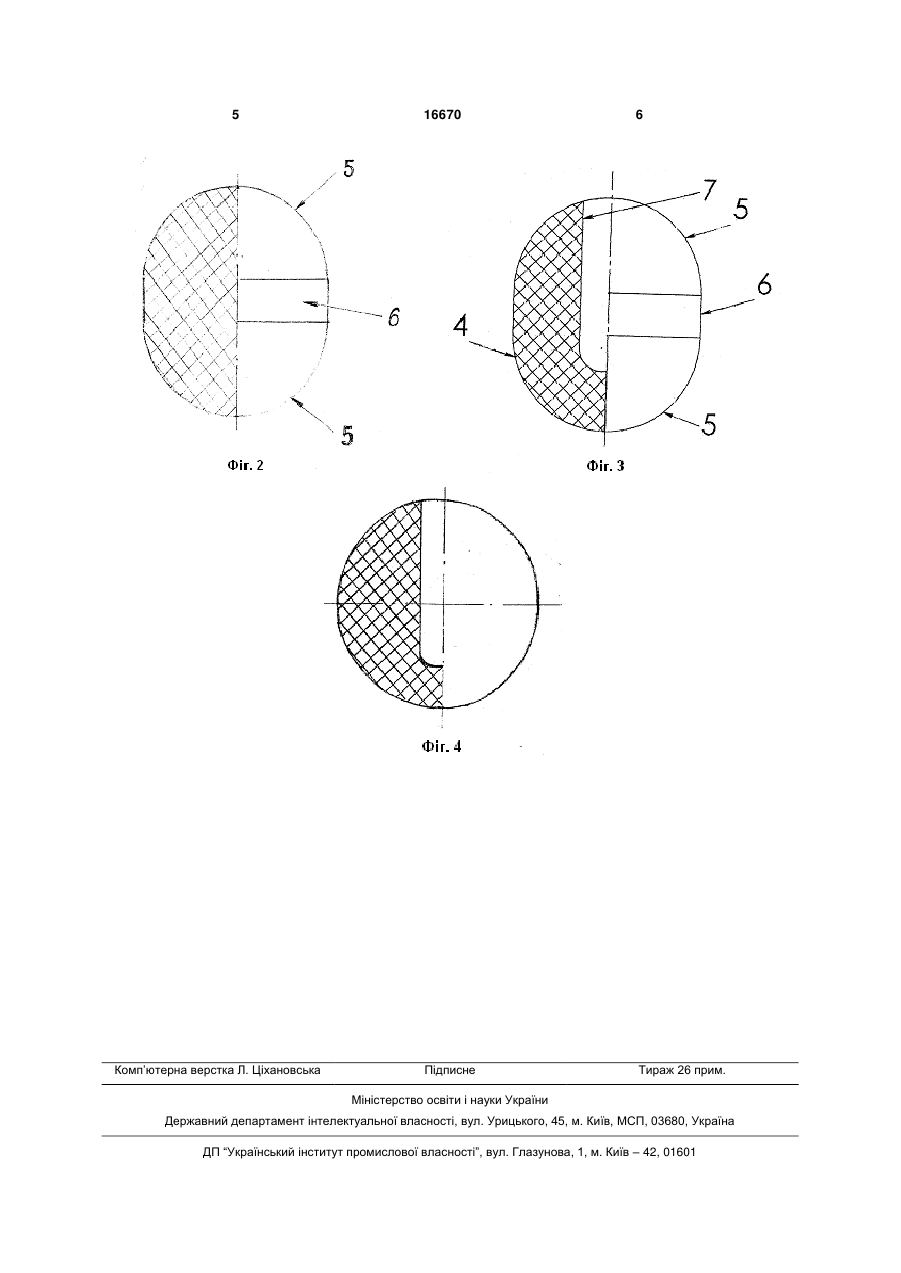

1.Патрон з еластичною кулею, що містить гільзу, в якій послідовно розміщено капсуль, порох і еластичну кулю, який відрізняється тим, що еластична куля складається з двох півсфер, у внутрішній частині яких виконано компенсаційну порожнину. 3 16670 4 Корисна модель пояснюється малюнками. ється запалювання пороху 3 з утворенням газів, На Фіг.1 зображено патрон з еластичною купід тиском яких еластична куля 4 виштовхується у лею; ствол. При цьому еластична куля 4 обтискається у На Фіг.2 - еластична куля; дулі гільзи 2 та в каналі ствола, що збільшує довНа Фіг.3 - еластична куля з компенсаційною жину еластичної кулі 4. Зменшенню завантажень порожниною; при деформації еластичної кулі при виході з патНа Фіг.4 - еластична куля у формі сфери з рону та проходженні у стволі сприяє компенсаційкомпенсаційною порожниною. на порожнина, яка при деформації еластичної кулі Патрон містить гільзу 1, в якій послідовно розстискається. міщено капсуль 2, порох 3 та еластичну кулю 4 Еластична куля 4 вистрілюється з гільзи 2 і б'є (Фіг.1). Еластична куля 4 складається двох півсу ціль, при зустрічі з якою за рахунок компенсаційфер 5. Між півсферами 5 є циліндрична ділянка 6, ної порожнини 7 еластична куля 4 легко деформупоздовж якої виконано компенсаційну порожнину 7 ється, збільшуючи площу удару і зменшуючи про(Фіг.2). никливу дію еластичної кулі 4. Патрон працює наступним чином. Виконання еластичної кулі 4 у формі сфери, з Зброю (пістолет чи револьвер) заряджають компенсаційною порожниною 7 у внутрішній часпатроном. При необхідності пострілу натискають тині сприяє зменшенню проникливої дії кулі та на спусковий гачок зброї (на кресленнях зброю не поліпшення її проходження по стволу при мінусопоказано). Бойок зброї б'є по капсулю 2 - відбувавих температурах навколишнього середовища. 5 Комп’ютерна верстка Л. Ціхановська 16670 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Shell with elastic bullet

Автори англійською

Shevchenko Viktor Leonidovych

Назва патенту російською

Патрон с элестической пулей

Автори російською

Шевченко Виктор Леонидович

МПК / Мітки

Автори: Білаш Микола Павлович, Кліменко Михайло Юрійович

МПК: F42B 30/00, F42B 12/00

Мітки: кулею, калібру, еластичною, патрон

Формула / Реферат:

Патрон з еластичною кулею калібру 9 мм, що складається з гільзи, в якій послідовно розміщені капсуль-спалахувач, метальний заряд і еластична куля, який відрізняється тим, що еластична куля, якою споряджено патрон, має масу 0,8-1,2 грама.
