Вузол спряження сталевих елементів із залізобетонною плитою структурної сталезалізобетонної конструкції

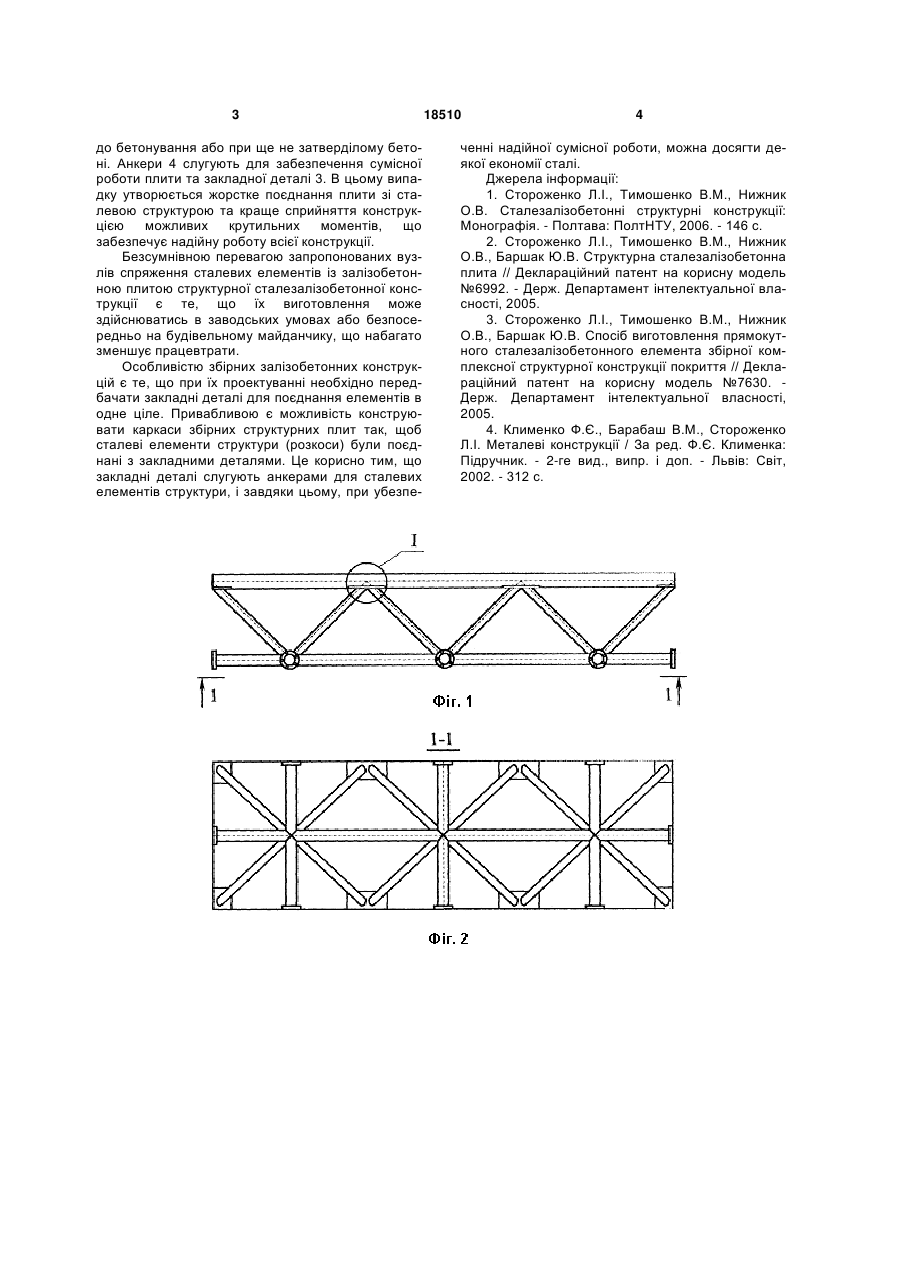

Вузол спряження сталевих елементів із залізобетонною плитою структурної сталезалізобетонної конструкції, який відрізняється тим, що кінці сталевих елементів виконані з привареними закладними деталями з можливістю встановлення на місце до бетонування плити. (19) (21) u200604841 (22) 03.05.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Стороженко Леонід Іванович, Тимошенко Вячеслав Михайлович, Нижник Олександр Васильович (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ 3 до бетонування або при ще не затверділому бетоні. Анкери 4 слугують для забезпечення сумісної роботи плити та закладної деталі 3. В цьому випадку утворюється жорстке поєднання плити зі сталевою структурою та краще сприйняття конструкцією можливих крутильних моментів, що забезпечує надійну роботу всієї конструкції. Безсумнівною перевагою запропонованих вузлів спряження сталевих елементів із залізобетонною плитою структурної сталезалізобетонної конструкції є те, що їх виготовлення може здійснюватись в заводських умовах або безпосередньо на будівельному майданчику, що набагато зменшує працевтрати. Особливістю збірних залізобетонних конструкцій є те, що при їх проектуванні необхідно передбачати закладні деталі для поєднання елементів в одне ціле. Привабливою є можливість конструювати каркаси збірних структурних плит так, щоб сталеві елементи структури (розкоси) були поєднані з закладними деталями. Це корисно тим, що закладні деталі слугують анкерами для сталевих елементів структури, і завдяки цьому, при убезпе 18510 4 ченні надійної сумісної роботи, можна досягти деякої економії сталі. Джерела інформації: 1. Стороженко Л.І., Тимошенко В.М., Нижник О.В. Сталезалізобетонні структурні конструкції: Монографія. - Полтава: ПолтНТУ, 2006. - 146 с. 2. Стороженко Л.І., Тимошенко В.М., Нижник О.В., Баршак Ю.В. Структурна сталезалізобетонна плита // Деклараційний патент на корисну модель №6992. - Держ. Департамент інтелектуальної власності, 2005. 3. Стороженко Л.І., Тимошенко В.М., Нижник О.В., Баршак Ю.В. Спосіб виготовлення прямокутного сталезалізобетонного елемента збірної комплексної структурної конструкції покриття // Деклараційний патент на корисну модель №7630. Держ. Департамент інтелектуальної власності, 2005. 4. Клименко Ф.Є., Барабаш В.М., Стороженко Л.І. Металеві конструкції / За ред. Ф.Є. Клименка: Підручник. - 2-ге вид., випр. і доп. - Львів: Світ, 2002. - 312 с. 5 Комп’ютерна верстка А. Крулевський 18510 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
