Механізована установка зважування та подання сипких матеріалів у ківш

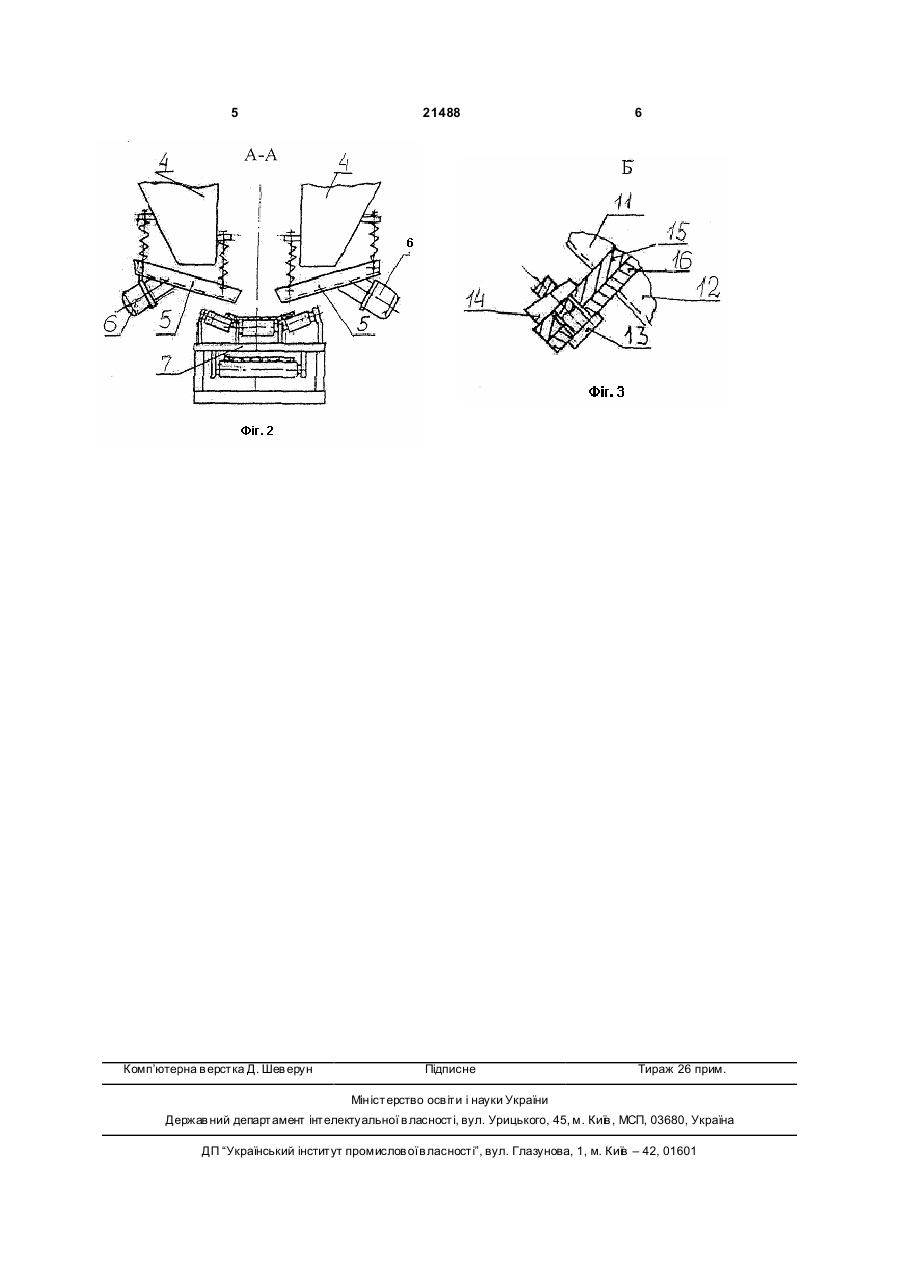

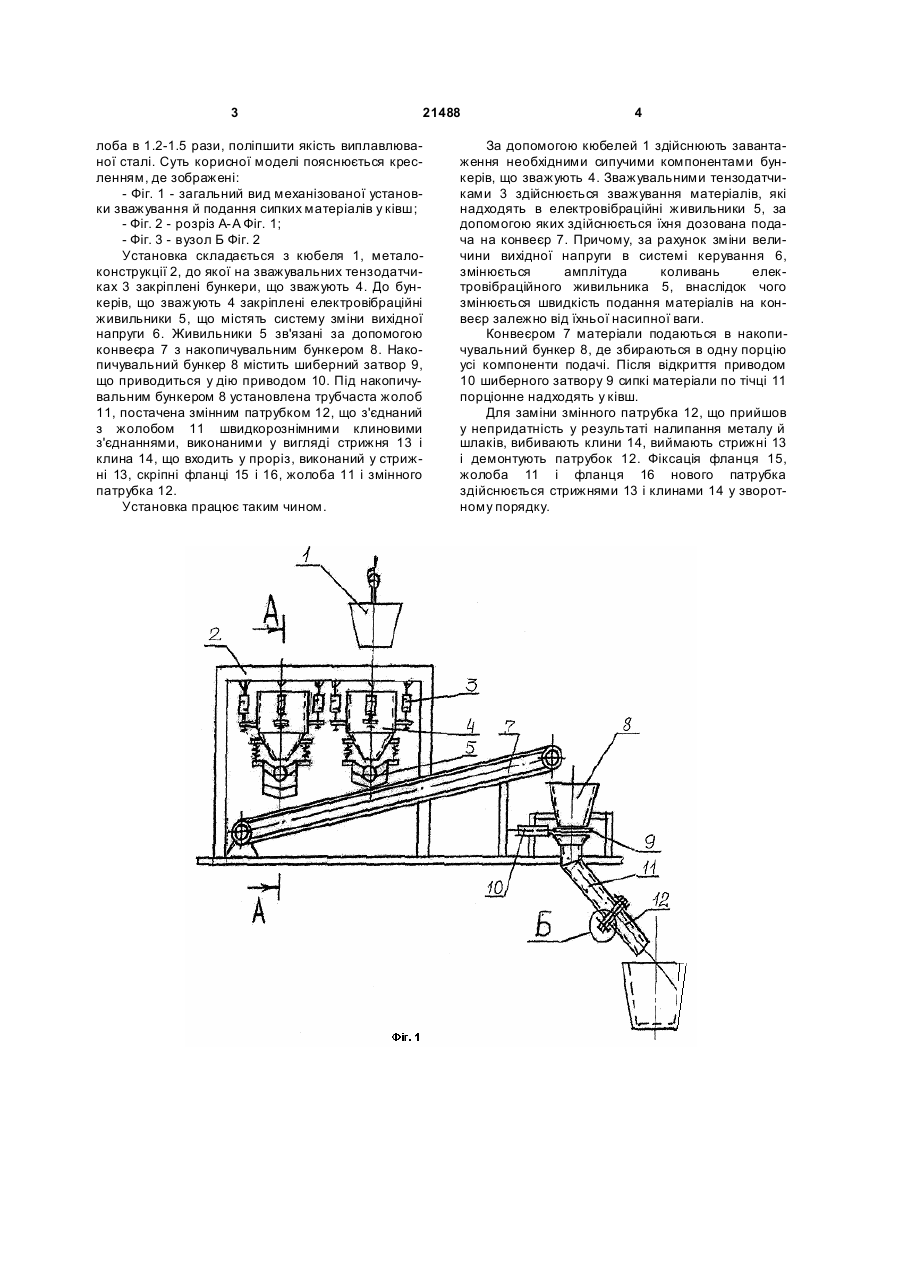

1. Механізована установка зважування та подання сипких матеріалів у ківш, що містить завантажувальний кюбель, бункери, що зважують, електровібраційні живильники, конвеєр й жолоб, яка відрізняє ться тим, що між конвеєром і жолобом встановлений накопичувальний бункер, що містить шиберний затвор, а жолоб оснащено змінним патрубком, з'єднаним з жолобом за допомогою клинових з'єднань. 2. Установка за п. 1, яка відрізняється тим, що електровібраційні живильники оснащені системою зміни вихідної напруги на блоці керування. (19) (21) u200610587 (22) 06.10.2006 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Кліманчук Владислав Владиславович, Аріх Сергій Георгійович, Ларіонов Олександр Олексійович, Семенюк Павло Петрович, Гафіна Ігор Анатолійович, Кладковой Юрій Олександрович, Забєлін Анатолій Семенович, Ірха Віктор Миколайович, Івашина Володимир Володимирович, Гуленков Борис Вікторович, Корленштейн Мусій Емануілович, Тростянецький Олег Броніславович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ІМЕНІ ІЛЛІЧА" 3 21488 лоба в 1.2-1.5 рази, поліпшити якість виплавлюваної сталі. Суть корисної моделі пояснюється кресленням, де зображені: - Фіг. 1 - загальний вид механізованої установки зважування й подання сипких матеріалів у ківш; - Фіг. 2 - розріз А-А Фіг. 1; - Фіг. 3 - вузол Б Фіг. 2 Установка складається з кюбеля 1, металоконструкції 2, до якої на зважувальних тензодатчиках 3 закріплені бункери, що зважують 4. До бункерів, що зважують 4 закріплені електровібраційні живильники 5, що містять систему зміни вихідної напруги 6. Живильники 5 зв'язані за допомогою конвеєра 7 з накопичувальним бункером 8. Накопичувальний бункер 8 містить шиберний затвор 9, що приводиться у дію приводом 10. Під накопичувальним бункером 8 установлена трубчаста жолоб 11, постачена змінним патрубком 12, що з'єднаний з жолобом 11 швидкорознімними клиновими з'єднаннями, виконаними у вигляді стрижня 13 і клина 14, що входить у проріз, виконаний у стрижні 13, скріпні фланці 15 і 16, жолоба 11 і змінного патрубка 12. Установка працює таким чином. 4 За допомогою кюбелей 1 здійснюють завантаження необхідними сипучими компонентами бункерів, що зважують 4. Зважувальними тензодатчиками 3 здійснюється зважування матеріалів, які надходять в електровібраційні живильники 5, за допомогою яких здійснюється їхня дозована подача на конвеєр 7. Причому, за рахунок зміни величини вихідної напруги в системі керування 6, змінюється амплітуда коливань електровібраційного живильника 5, внаслідок чого змінюється швидкість подання матеріалів на конвеєр залежно від їхньої насипної ваги. Конвеєром 7 матеріали подаються в накопичувальний бункер 8, де збираються в одну порцію усі компоненти подачі. Після відкриття приводом 10 шиберного затвору 9 сипкі матеріали по тічці 11 порціонне надходять у ківш. Для заміни змінного патрубка 12, що прийшов у непридатність у результаті налипання металу й шлаків, вибивають клини 14, виймають стрижні 13 і демонтують патрубок 12. Фіксація фланця 15, жолоба 11 і фланця 16 нового патрубка здійснюється стрижнями 13 і клинами 14 у зворотному порядку. 5 Комп’ютерна в ерстка Д. Шев ерун 21488 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
