Інформаційна дорожня піраміда
Формула / Реферат

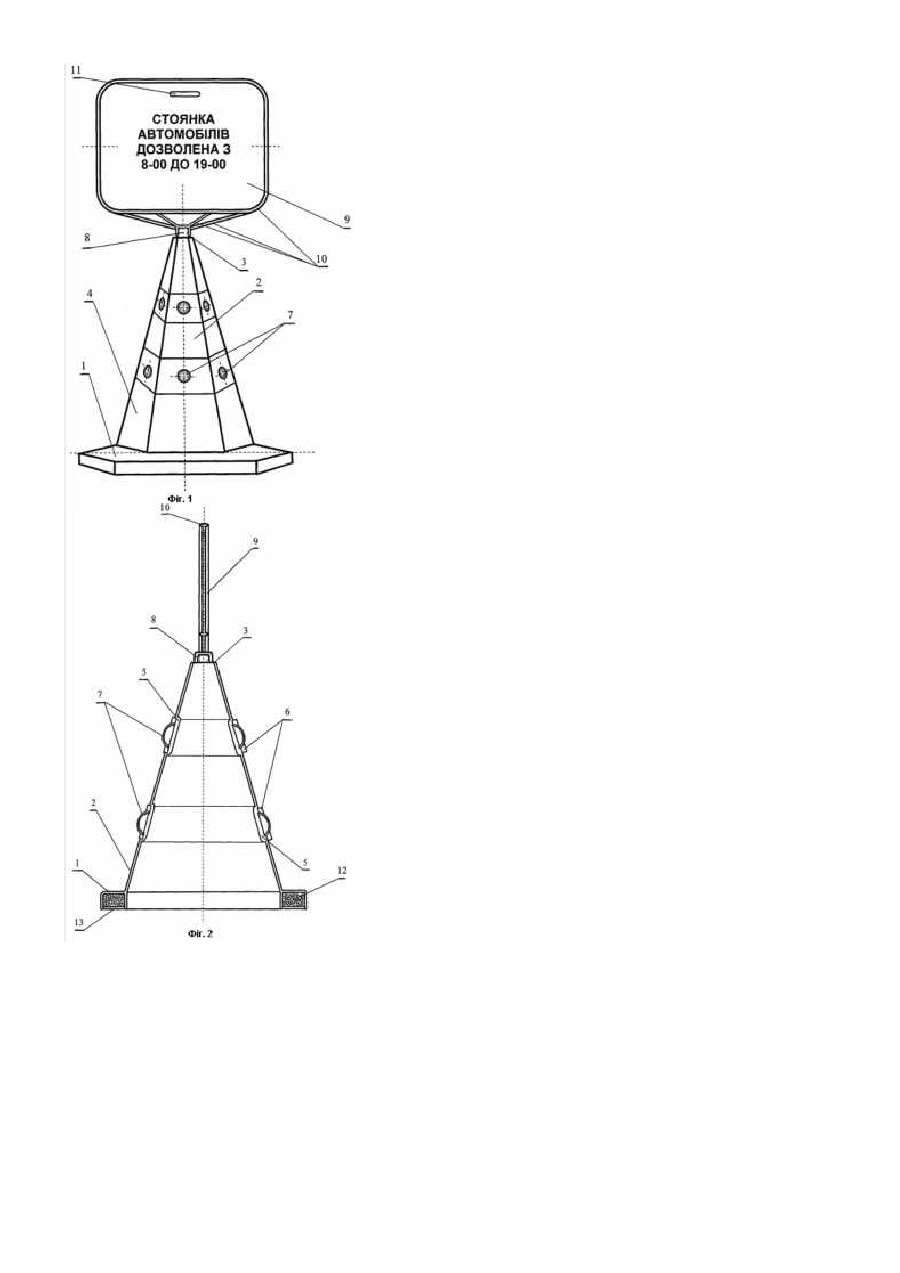

1. Інформаційна дорожня піраміда, яка складається з основи і розміщеного на ній пірамідального корпусу з вершиною та бічними гранями, зовнішня поверхня яких містить елементи з колірними характеристиками, що відрізняються від колірних характеристик бічних граней, та/або світловідбивні елементи, яка відрізняється тим, що піраміда містить також інформаційне табло, зчленоване з вершиною пірамідального корпусу, а основа містить матеріал, питома вага якого вище питомої ваги матеріалу пірамідального корпусу та інформаційного табло.
2. Інформаційна дорожня піраміда за п. 1, яка відрізняється тим, що основа виконана у вигляді правильної шестигранної призми.

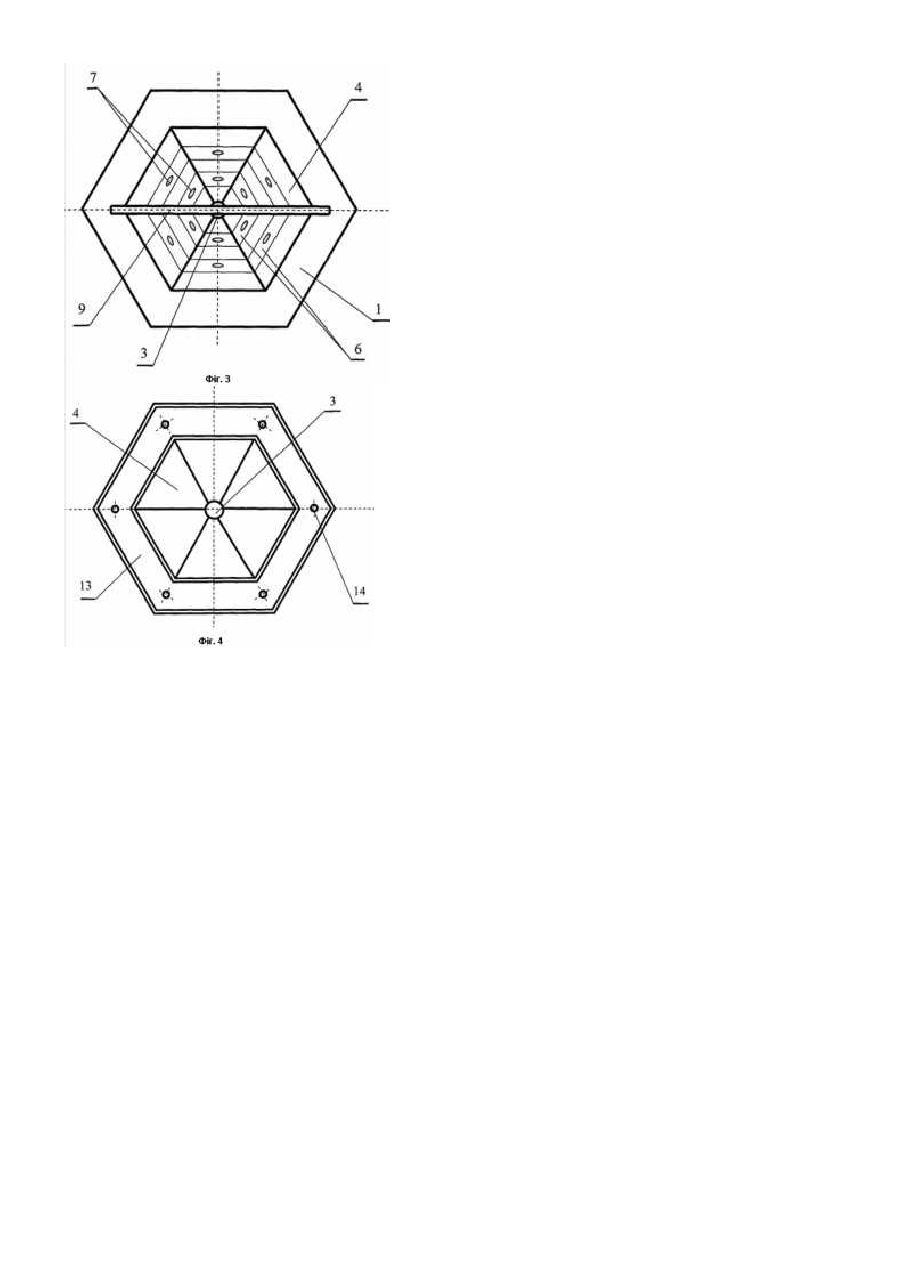

3. Інформаційна дорожня піраміда за п. 1, яка відрізняється тим, що пірамідальний корпус виконаний у вигляді правильної шестигранної піраміди, нижні ребра якої паралельні бічним граням основи.
4. Інформаційна дорожня піраміда за пп. 1-3, яка відрізняється тим, що інформаційне табло роз'ємно зчленоване з вершиною пірамідального корпусу за допомогою гвинтового з'єднання.
5. Інформаційна дорожня піраміда за пп. 1-4, яка відрізняється тим, що інформаційне табло оснащене ребрами жорсткості.
6. Інформаційна дорожня піраміда за пп. 1-5, яка відрізняється тим, що основа з пірамідальним корпусом виконані з полімерного матеріалу переважно червоного або оранжевого кольору.
7. Інформаційна дорожня піраміда за пп. 1-6, яка відрізняється тим, що внутрішня її частина порожниста.
8. Інформаційна дорожня піраміда за пп. 1-7, яка відрізняється тим, що основа виконана з порожниною, закритою знизу кришкою.
9. Інформаційна дорожня піраміда за п. 8, яка відрізняється тим, що в порожнині основи розміщений матеріал з великою питомою вагою, наприклад металевий наповнювач, пісок або дрібний гравій.
10. Інформаційна дорожня піраміда за пп. 1-9, яка відрізняється тим, що бічні грані пірамідального корпусу виконані з двома поперечними пазами по замкненому контуру, які оснащені шестигранними пластиковими насадками переважно білого кольору.
11. Інформаційна дорожня піраміда за пп. 1-10, яка відрізняється тим, що грані пластикових насадок мають отвори з розміщеними в них світловідбивними елементами (катафотами).
Текст
Корисна модель відноситься до дорожніх покажчиків, зокрема до транспортабельних інформаційних дорожніх засобів і може бути використана для підвищення безпеки автомобільного руху, а також у якості інформаційних та рекламних засобів на дорогах або інших громадських місцях. Відома інформаційна дорожня піраміда [див. патент Великобританії №GB2207943, кл. Е01F9/012, публ. 15.02.1989p.], яка містить основу з розміщеним на ній пірамідальним корпусом з вершиною та бічними гранями, причому зовнішня поверхня бічних граней містить елементи, колірні характеристики яких відрізняються від колірних характеристик бічних граней та/або світлоповертальні елементи. Світлоповертальні елементи розміщені на бічних гранях у виїмках трапецієвидної форми. Піраміда виконана з пластмаси жовтого або червоного кольору. Основа оснащена по периметру трьома симетрично розташованими нішами для її кріплення до поверхні дороги: або постійно (за допомогою гвинтів чи цвяхів), або тимчасово, розташовуючи в нішах камені чи цеглу. Вершина пірамідального корпусу плоска з округлим поглибленням, призначеним для зручності підняття піраміди при її транспортуванні. Відома піраміда спеціалізована для попередження учасників дорожнього руху про можливі небезпеки, проте не може інформувати щодо конкретної ситуації на ділянці дороги внаслідок відсутності місця на ній для розміщення інформаційних зон. Крім того, елементи основи (ніші), які призначені для кріплення піраміди до поверхні дороги, нераціональні, оскільки вимагають наявність додаткових аксесуарів (предметів, що її обважнюють, або гвинтів, цвяхів і т.п.). Задачею, поставленою в основу даної корисної моделі, є створення простої, легко транспортабельної конструкції інформаційного засобу на дорогах з можливістю привернення уваги учасників руху в складних дорожніх умовах та високим ступенем стійкості до зовнішніх механічних впливів. Рішення поставленої задачі досягається тим, що в інформаційній дорожній піраміді, яка включає основу і розміщений на ній пірамідальний корпус з вершиною та бічними гранями, зовнішня поверхня яких містить елементи з колірними характеристиками, що відрізняються, від колірних характеристик бічних граней та/або світлоповертальні елементи, згідно пропонованому технічному рішенню піраміда містить також інформаційне табло, зчленоване з вершиною пірамідального корпусу а основа містить матеріал, питома вага якого вище питомої ваги матеріалу пірамідального корпусу і інформаційного табло. Рішення поставленої задачі досягається також тим, що основа виконана у вигляді правильної шестигранної призми, а пірамідальний корпус виконаний у формі правильної шестигранної піраміди, нижні ребра якої паралельні бічним граням основи. Згідно даному технічному рішенню інформаційне табло роз'ємно зчленоване з вершиною пірамідального корпусу за допомогою гвинтового з'єднання і оснащене ребрами жорсткості, піраміда виконана з полімерного матеріалу переважно червоного або оранжевого кольору, причому внутрішня її частина порожниста. Основа виконана з порожниною, закритою знизу кришкою, в порожнині основи розміщений матеріал з великою питомою вагою, наприклад, металевий наповнювач, пісок, дрібний гравій. Бічні грані пірамідального корпусу виконані з поперечними пазами по замкненому контуру, які оснащені шестигранними пластиковими насадками переважно білого кольору, причому грані пластикових насадок мають отвори з розміщеними в них світлоповертальними елементами (катафотами). Суть запропонованого технічного рішення пояснюється кресленнями: Фіг.1 - інформаційна дорожня піраміда, вигляд спереду; Фіг.2 - інформаційна дорожня піраміда, вигляд збоку (у розрізі); Фіг.3 - інформаційна дорожня піраміда, вигляд зверху; Фіг.4 - інформаційна дорожня піраміда, вигляд ззаду. Інформаційна дорожня піраміда складається з основи 1, на якій розміщений пірамідальний корпус 2 з вершиною 3 і бічними гранями 4. Основа 1 з пірамідальним корпусом 2 являє собою виконаною з пластичного матеріалу литвом під тиском цілісну конструкцію, порожнисту усередині, причому за своєю зовнішньою формою основа 1 є правильною шестигранною призмою, зчленованою з шестигранним пірамідальним корпусом 2, нижні ребра якого паралельні бічним граням основи 1. По замкнутому контуру бічних граней 4 пірамідального корпусу 2 виконано два поперечні пази 5, у які вставлені дві пластикові насадки 6 з отворами на кожній з її граней, в які вмонтовані катафоти 7. Для привернення до піраміди уваги учасників дорожнього руху пірамідальний корпус 2 виконаний з пластичного матеріалу червоного або оранжевого кольору, а насадки 6 - білого, утворюючи таким чином смугасте забарвлення зовнішньої поверхні піраміди. До вершини 3 пірамідального корпусу 2 за допомогою гвинтового з'єднання 8 приєднане інформаційне табло 9 прямокутної форми з округлими кутами, виконане з пластика з ребрами жорсткості 10, які роблять його стійким до можливих зовнішніх механічних впливів. В верхній частині інформаційного табло 9 розміщений поздовжній технологічний отвір 11 для зручності перенесення та кріплення на табло дорожніх знаків або інших носіїв інформації. По периметру основи 1 утворена порожнина 12 у формі кільцевого шестигранника, яка заповнена обважнюючим матеріалом (наприклад, металеві предмети, пісок, гравій), що робить конструкцію в цілому стійкою до зовнішніх бічних механічних впливів (пориви вітру, механічні удари). Порожнина 12 основи 1 закрита знизу пластиковою кришкою 13, яка прикручена до основи за допомогою гвинтів 14. Піраміда транспортується до місця встановлювання у розібраному вигляді (корпус окремо від інформаційного табло). У місці встановлення до лицевої та/або зворотної поверхні інформаційного табло 9 прикріплюють відповідний інформації, після чого за допомогою гвинтового з'єднання 8 накручують його на пірамідальний корпус 1. Інформаційна дорожня піраміда може бути також використана в громадських місцях в інформаційнорекламних цілях.
ДивитисяДодаткова інформація
Назва патенту англійськоюInformation road pyramid
Автори англійськоюBabii Ihor Leonidovych
Назва патенту російськоюИнформационная дорожная пирамида
Автори російськоюБабий Игорь Леонидович
МПК / Мітки
МПК: G09F 19/22, E01F 9/00
Мітки: дорожня, піраміда, інформаційна
