Змащувально-охолоджуюча рідина для обробки металів різанням “лпш”

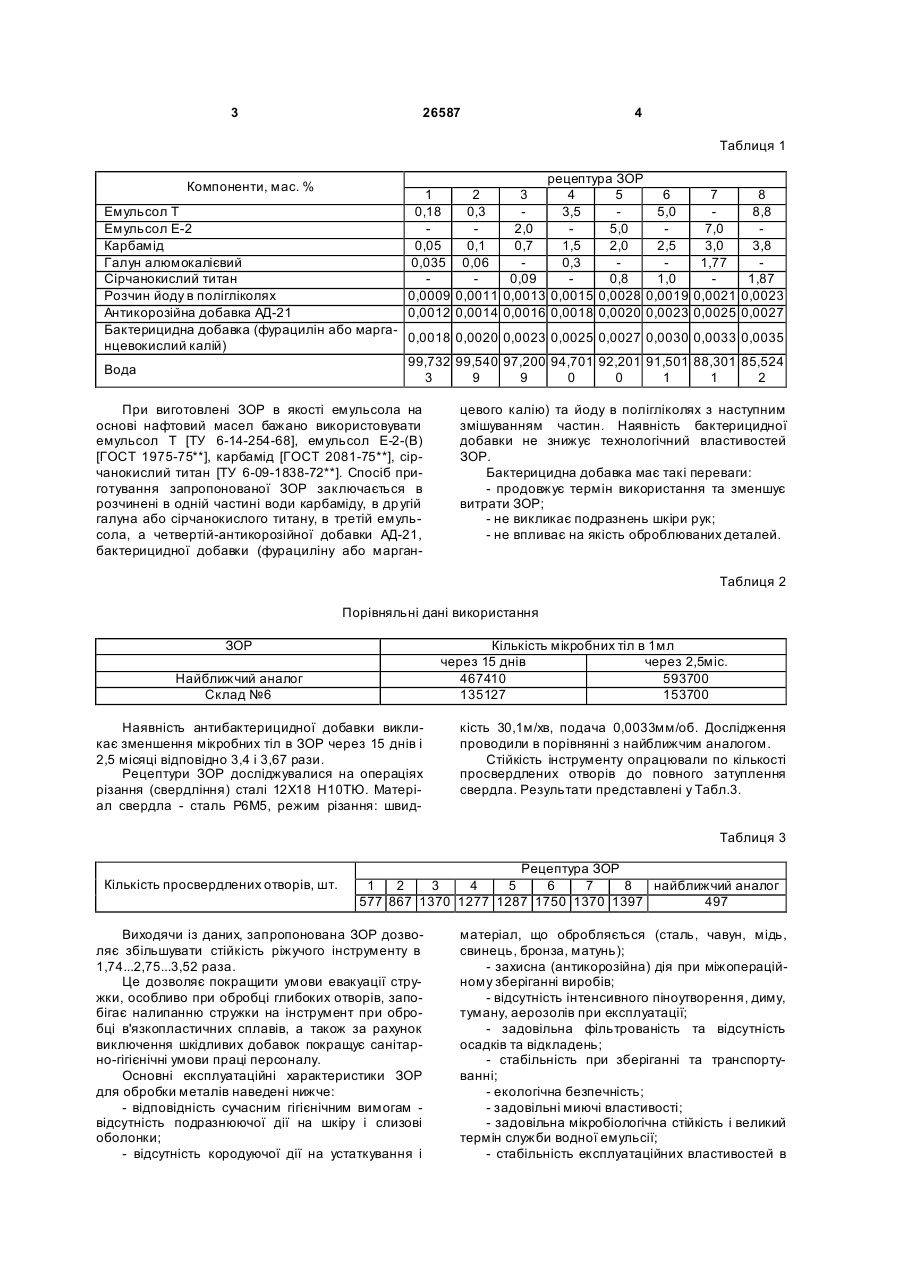

Змащувально-охолоджуюча рідина для обробки металів різанням, що містить емульсол, карбамід, галун алюмокалієвий або сірчанокислий титан, розчин йоду в полігліколях, антикорозійну добавку АД-21 та воду, яка відрізняється тим, що 3 26587 4 Таблиця 1 Компоненти, мас. % рецептура ЗОР 1 2 3 4 5 6 7 8 0,18 0,3 3,5 5,0 8,8 2,0 5,0 7,0 0,05 0,1 0,7 1,5 2,0 2,5 3,0 3,8 0,035 0,06 0,3 1,77 0,09 0,8 1,0 1,87 0,0009 0,0011 0,0013 0,0015 0,0028 0,0019 0,0021 0,0023 0,0012 0,0014 0,0016 0,0018 0,0020 0,0023 0,0025 0,0027 Емульсол Т Емульсол Е-2 Карбамід Галун алюмокалієвий Сірчанокислий титан Розчин йоду в полігліколях Антикорозійна добавка АД-21 Бактерицидна добавка (фурацилін або марга0,0018 0,0020 0,0023 0,0025 0,0027 0,0030 0,0033 0,0035 нцевокислий калій) 99,732 99,540 97,200 94,701 92,201 91,501 88,301 85,524 Вода 3 9 9 0 0 1 1 2 При виготовлені ЗОР в якості емульсола на основі нафтовий масел бажано використовувати емульсол Т [ТУ 6-14-254-68], емульсол Е-2-(В) [ГОСТ 1975-75**], карбамід [ГОСТ 2081-75**], сірчанокислий титан [ТУ 6-09-1838-72**]. Спосіб приготування запропонованої ЗОР заключається в розчинені в одній частині води карбаміду, в др угій галуна або сірчанокислого титану, в третій емульсола, а четвертій-антикорозійної добавки АД-21, бактерицидної добавки (фурациліну або марган цевого калію) та йоду в полігліколях з наступним змішуванням частин. Наявність бактерицидної добавки не знижує технологічний властивостей ЗОР. Бактерицидна добавка має такі переваги: - продовжує термін використання та зменшує витрати ЗОР; - не викликає подразнень шкіри рук; - не впливає на якість оброблюваних деталей. Таблиця 2 Порівняльні дані використання ЗОР Кількість мікробних тіл в 1мл через 15 днів через 2,5міс. 467410 593700 135127 153700 Найближчий аналог Склад №6 Наявність антибактерицидної добавки викликає зменшення мікробних тіл в ЗОР через 15 днів і 2,5 місяці відповідно 3,4 і 3,67 рази. Рецептури ЗОР досліджувалися на операціях різання (свердління) сталі 12X18 Н10ТЮ. Матеріал свердла - сталь Р6М5, режим різання: швид кість 30,1м/хв, подача 0,0033мм/об. Дослідження проводили в порівнянні з найближчим аналогом. Стійкість інструменту опрацювали по кількості просвердлених отворів до повного затуплення свердла. Результати представлені у Табл.3. Таблиця 3 Кількість просвердлених отворів, шт. Рецептура ЗОР 1 2 3 4 5 6 7 8 найближчий аналог 577 867 1370 1277 1287 1750 1370 1397 497 Виходячи із даних, запропонована ЗОР дозволяє збільшувати стійкість ріжучого інструменту в 1,74...2,75...3,52 раза. Це дозволяє покращити умови евакуації стружки, особливо при обробці глибоких отворів, запобігає налипанню стружки на інструмент при обробці в'язкопластичних сплавів, а також за рахунок виключення шкідливих добавок покращує санітарно-гігієнічні умови праці персоналу. Основні експлуатаційні характеристики ЗОР для обробки металів наведені нижче: - відповідність сучасним гігієнічним вимогам відсутність подразнюючої дії на шкіру і слизові оболонки; - відсутність кородуючої дії на устаткування і матеріал, що обробляється (сталь, чавун, мідь, свинець, бронза, матунь); - захисна (антикорозійна) дія при міжопераційному зберіганні виробів; - відсутність інтенсивного піноутворення, диму, туману, аерозолів при експлуатації; - задовільна фільтрованість та відсутність осадків та відкладень; - стабільність при зберіганні та транспортуванні; - екологічна безпечність; - задовільні миючі властивості; - задовільна мікробіологічна стійкість і великий термін служби водної емульсії; - стабільність експлуатаційних властивостей в 5 26587 6 перебігу - добра (на чотирикульові машини тертя няється мікростійкістю, не викликає корозії станка ЧКМТ плями зносу d=0,45...0,55); та деталей. - в'язкість кінематична при 50°, мм 2/с-70...120; Заявлене технічне рішення може бути викори- кислотне число, мг КОг - 4,0...6,0 ; стано в будівельній промисловості, воно описане в - маслянисті відокремлення, см 3 - відповідає матеріалах заявки повністю, що дає можливість вимогам. використати його в технології металообробки, зокВипробування на корозійну стійкість із освинрема на операціях різання металів. Таким сином, цьованої сталі [ТУ 14-1-708-73*], міді – [ГОСТ 859запропоноване рішення задовольняє критерію 78*]; чорних металів - втримують. Емульсія відрізкорисної моделі "промислова здатність". Комп’ютерна в ерстка О. Рябко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
