Система опалення та гарячого водопостачання

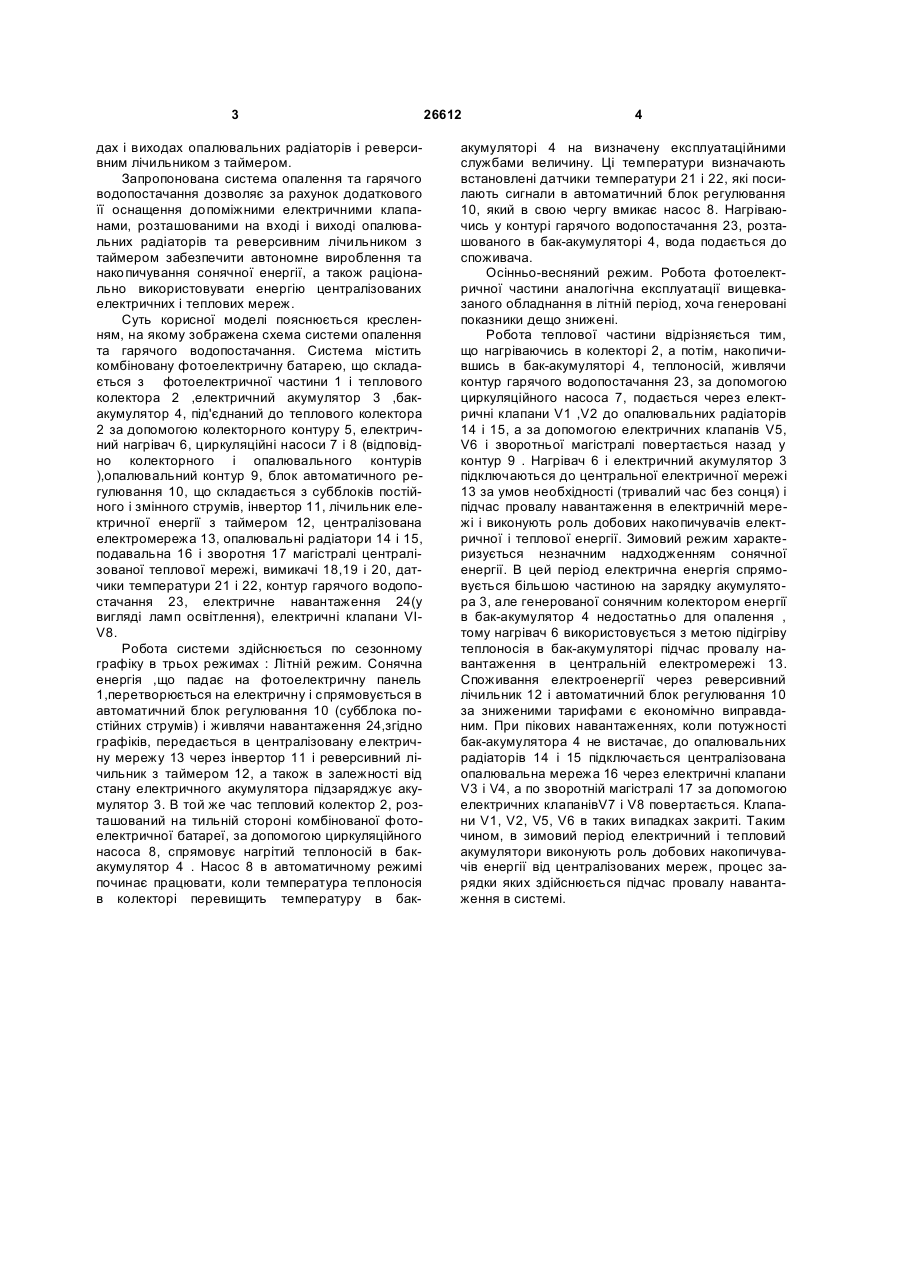

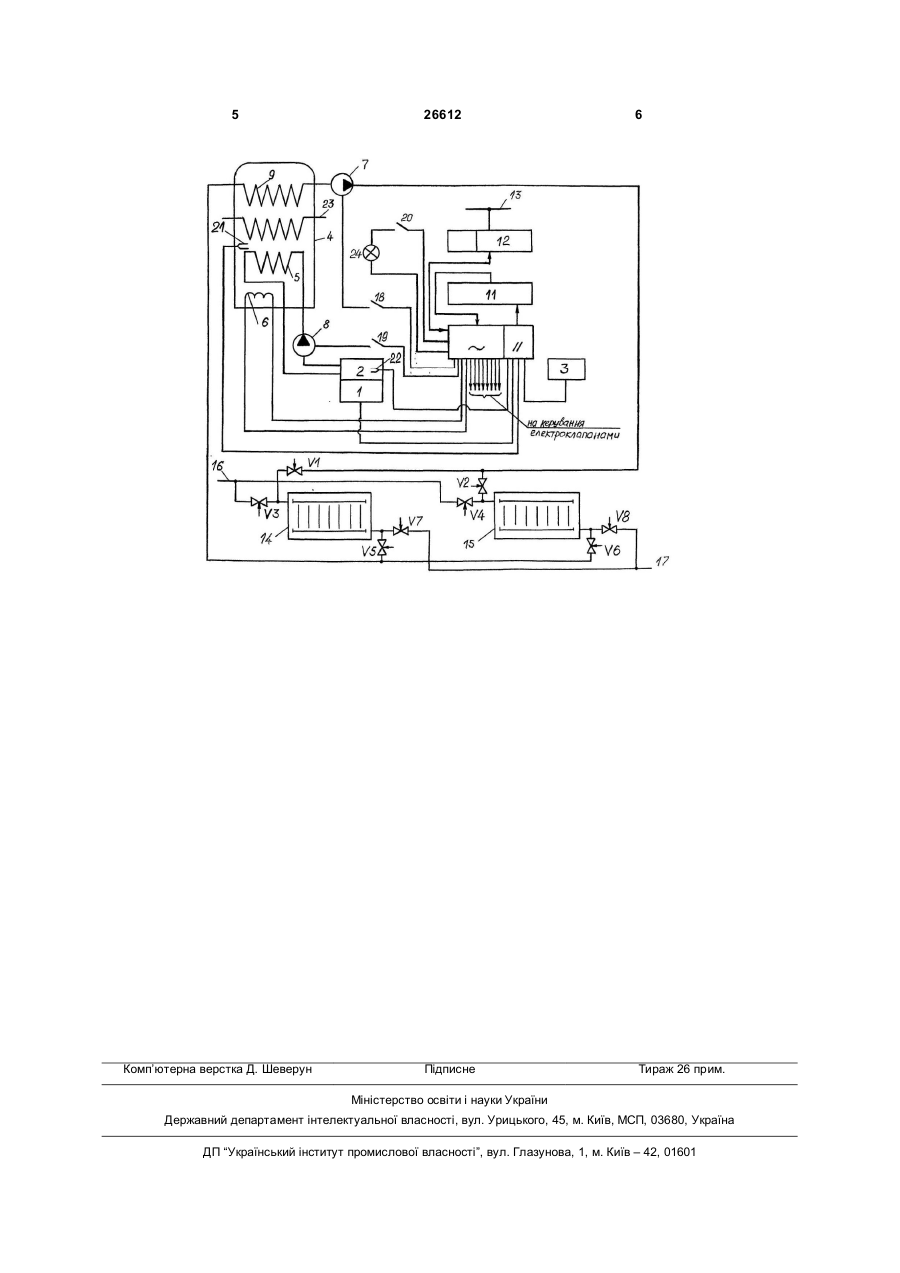

Система опалення та гарячого водопостачання, що містить комбіновану фотоелектричну батарею на базі сонячного колектора, акумулятор, автоматичний блок регулювання, електричний нагрівач, водяний теплообмінник, систему магістралей, обладнаних циркуляційними насосами, яка відрізняється тим, що додатково оснащена допоміжними електричними клапанами, розташованими на вході і виході опалювальних радіаторів, і реверсивним лічильником з таймером. (19) (21) u200706683 (22) 14.06.2007 (24) 25.09.2007 (46) 25.09.2007, Бюл. № 15, 2007 р. (72) Рєзцов Віктор Федорович, Суржик Таміла Володимирівна, Пундєв Валерій Опанасович, Шевчук Володимир Іванович (73) ІНСТИТУТ ВІДНОВЛЮВАЛЬНОЇ ЕНЕРГЕТИКИ НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ 3 дах і виходах опалювальних радіаторів і реверсивним лічильником з таймером. Запропонована система опалення та гарячого водопостачання дозволяє за рахунок додаткового її оснащення допоміжними електричними клапанами, розташованими на вході і виході опалювальних радіаторів та реверсивним лічильником з таймером забезпечити автономне вироблення та накопичування сонячної енергії, а також раціонально використовувати енергію централізованих електричних і теплових мереж. Суть корисної моделі пояснюється кресленням, на якому зображена схема системи опалення та гарячого водопостачання. Система містить комбіновану фотоелектричну батарею, що складається з фотоелектричної частини 1 і теплового колектора 2 ,електричний акумулятор 3 ,бакакумулятор 4, під'єднаний до теплового колектора 2 за допомогою колекторного контуру 5, електричний нагрівач 6, циркуляційні насоси 7 і 8 (відповідно колекторного і опалювального контурів ),опалювальний контур 9, блок автоматичного регулювання 10, що складається з субблоків постійного і змінного струмів, інвертор 11, лічильник електричної енергії з таймером 12, централізована електромережа 13, опалювальні радіатори 14 і 15, подавальна 16 і зворотня 17 магістралі централізованої теплової мережі, вимикачі 18,19 і 20, датчики температури 21 і 22, контур гарячого водопостачання 23, електричне навантаження 24(у вигляді ламп освітлення), електричні клапани VIV8. Робота системи здійснюється по сезонному графіку в трьох режимах : Літній режим. Сонячна енергія ,що падає на фотоелектричну панель 1,перетворюється на електричну і спрямовується в автоматичний блок регулювання 10 (субблока постійних струмів) і живлячи навантаження 24,згідно графіків, передається в централізовану електричну мережу 13 через інвертор 11 і реверсивний лічильник з таймером 12, а також в залежності від стану електричного акумулятора підзаряджує акумулятор 3. В той же час тепловий колектор 2, розташований на тильній стороні комбінованої фотоелектричної батареї, за допомогою циркуляційного насоса 8, спрямовує нагрітий теплоносій в бакакумулятор 4 . Насос 8 в автоматичному режимі починає працювати, коли температура теплоносія в колекторі перевищить температуру в бак 26612 4 акумуляторі 4 на визначену експлуатаційними службами величину. Ці температури визначають встановлені датчики температури 21 і 22, які посилають сигнали в автоматичний блок регулювання 10, який в свою чергу вмикає насос 8. Нагріваючись у контурі гарячого водопостачання 23, розташованого в бак-акумуляторі 4, вода подається до споживача. Осінньо-весняний режим. Робота фотоелектричної частини аналогічна експлуатації вищевказаного обладнання в літній період, хоча генеровані показники дещо знижені. Робота теплової частини відрізняється тим, що нагріваючись в колекторі 2, а потім, накопичившись в бак-акумуляторі 4, теплоносій, живлячи контур гарячого водопостачання 23, за допомогою циркуляційного насоса 7, подається через електричні клапани V1 ,V2 до опалювальних радіаторів 14 і 15, а за допомогою електричних клапанів V5, V6 і зворотньої магістралі повертається назад у контур 9 . Нагрівач 6 і електричний акумулятор 3 підключаються до центральної електричної мережі 13 за умов необхідності (тривалий час без сонця) і підчас провалу навантаження в електричній мережі і виконують роль добових накопичувачів електричної і теплової енергії. Зимовий режим характеризується незначним надходженням сонячної енергії. В цей період електрична енергія спрямовується більшою частиною на зарядку акумулятора 3, але генерованої сонячним колектором енергії в бак-акумулятор 4 недостатньо для опалення , тому нагрівач 6 використовується з метою підігріву теплоносія в бак-акумуляторі підчас провалу навантаження в центральній електромережі 13. Споживання електроенергії через реверсивний лічильник 12 і автоматичний блок регулювання 10 за зниженими тарифами є економічно виправданим. При пікових навантаженнях, коли потужності бак-акумулятора 4 не вистачає, до опалювальних радіаторів 14 і 15 підключається централізована опалювальна мережа 16 через електричні клапани V3 і V4, а по зворотній магістралі 17 за допомогою електричних клапанівV7 і V8 повертається. Клапани V1, V2, V5, V6 в таких випадках закриті. Таким чином, в зимовий період електричний і тепловий акумулятори виконують роль добових накопичувачів енергії від централізованих мереж, процес зарядки яких здійснюється підчас провалу навантаження в системі. 5 Комп’ютерна верстка Д. Шеверун 26612 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
