Вібраційна насіннєочисна машина

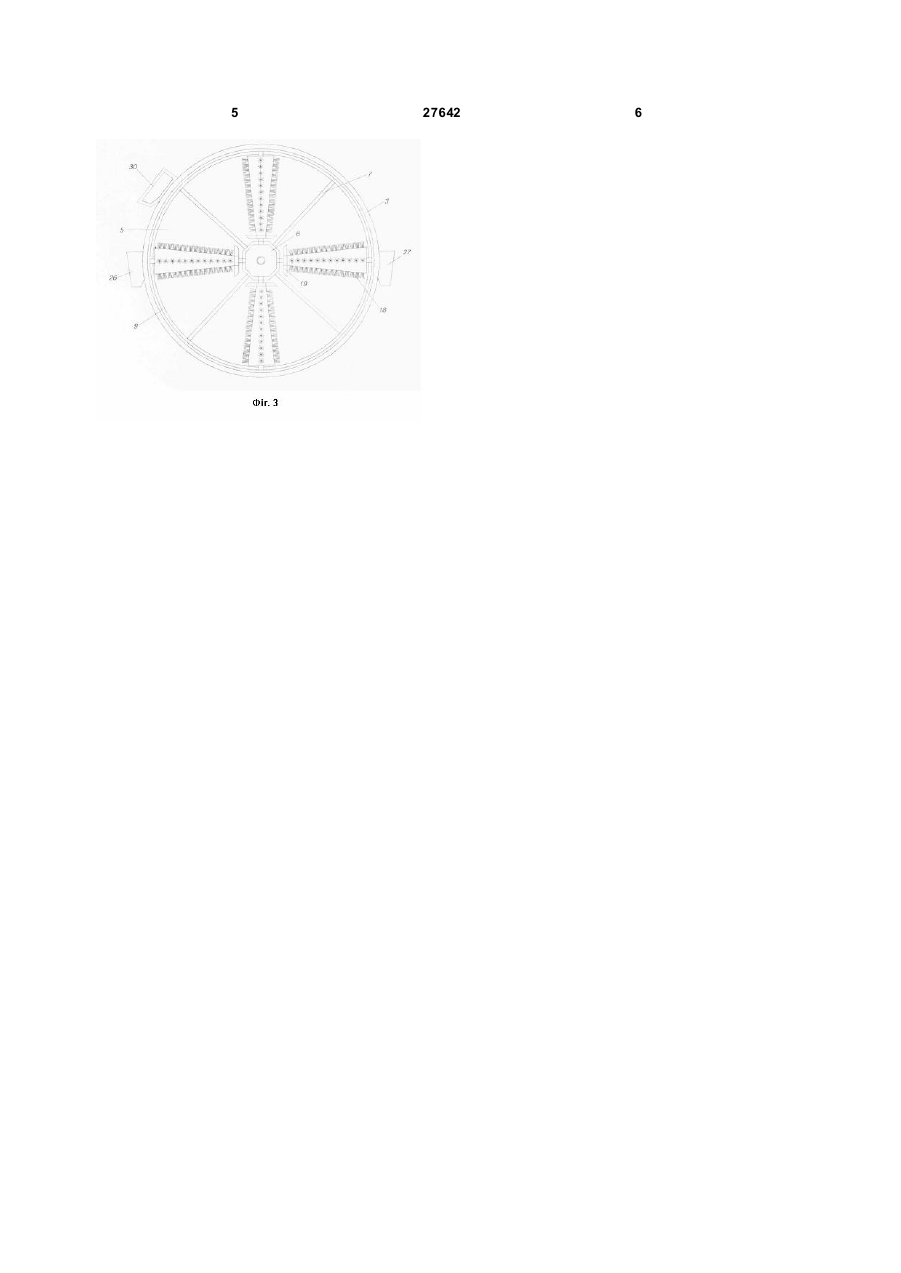

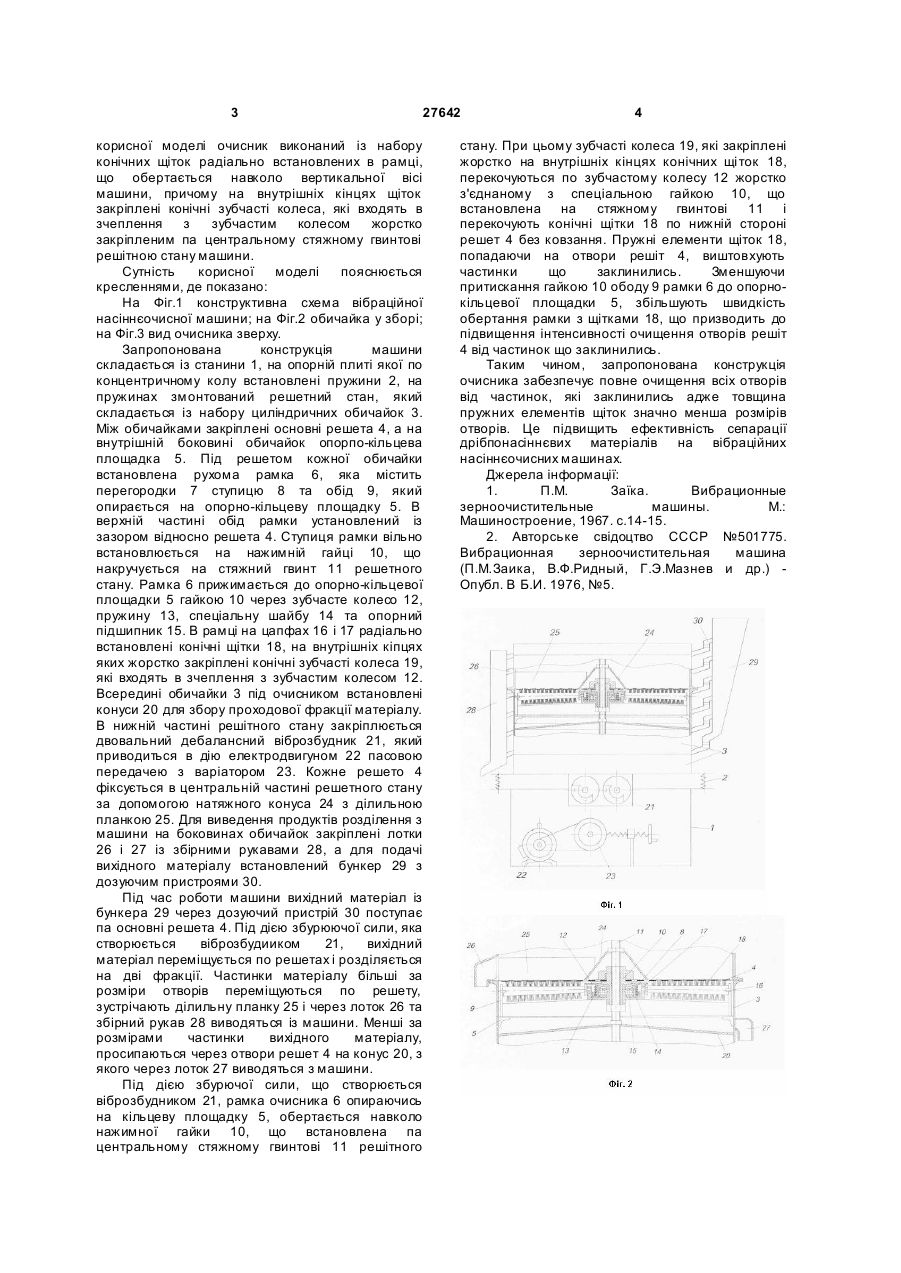

Вібраційна насіннєочисна машина, що містить решітний стан, виконаний із набору обичайок, між якими закріплені решета з очисниками, вібропривід решітного стана, завантажувальний пристрій і приймачі продуктів розділення, яка відрізняє ться тим, що очисник виконаний із набору конічних щіток, радіально встановлених в рамці, що обертається навколо вертикальної осі машини, причому на внутрішніх кінцях щіток закріплені конічні зубчасті колеса, які входять в зчеплення з зубчастим колесом, жорстко встановленим на центральному стяжному гвинті решітного стана машини. (19) (21) u200707081 (22) 25.06.2007 (24) 12.11.2007 (72) БАКУМ МИКОЛА ВАСИЛЬОВИЧ, UA, ПУТІВЦЕВ АНДРІЙ АН АТОЛІЙОВИЧ, U A, БІРЮКОВ ІГОР АН АТОЛІЙОВИЧ, UA, ЛУК'ЯНЕНКО ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, UA (73) ХАРКІВСЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ СІЛЬСЬКОГО ГОСПОДАРСТВА ІМ. ПЕТРА ВАСИЛЕНКА, U A (56) 3 27642 корисної моделі очисник виконаний із набору конічних щіток радіально встановлених в рамці, що обертається навколо вертикальної вісі машини, причому на внутрішніх кінцях щіток закріплені конічні зубчасті колеса, які входять в зчеплення з зубчастим колесом жорстко закріпленим па центральному стяжному гвинтові решітною стану машини. Сутність корисної моделі пояснюється кресленнями, де показано: На Фіг.1 конструктивна схема вібраційної насіннєочисної машини; на Фіг.2 обичайка у зборі; на Фіг.3 вид очисника зверху. Запропонована конструкція машини складається із станини 1, на опорній плиті якої по концентричному колу встановлені пружини 2, на пружинах змонтований решетний стан, який складається із набору циліндричних обичайок 3. Між обичайками закріплені основні решета 4, а на внутрішній боковині обичайок опорпо-кільцева площадка 5. Під решетом кожної обичайки встановлена рухома рамка 6, яка містить перегородки 7 ступицю 8 та обід 9, який опирається на опорно-кільцеву площадку 5. В верхній частині обід рамки установлений із зазором відносно решета 4. Ступиця рамки вільно встановлюється на нажимній гайці 10, що накручується на стяжний гвинт 11 решетного стану. Рамка 6 прижимається до опорно-кільцевої площадки 5 гайкою 10 через зубчасте колесо 12, пружину 13, спеціальну шайбу 14 та опорний підшипник 15. В рамці на цапфах 16 і 17 радіально встановлені конічні щітки 18, на внутрішніх кіпцях яких жорстко закріплені конічні зубчасті колеса 19, які входять в зчеплення з зубчастим колесом 12. Всередині обичайки 3 під очисником встановлені конуси 20 для збору проходової фракції матеріалу. В нижній частині решітного стану закріплюється двовальний дебалансний віброзбудник 21, який приводиться в дію електродвигуном 22 пасовою передачею з варіатором 23. Кожне решето 4 фіксується в центральній частині решетного стану за допомогою натяжного конуса 24 з ділильною планкою 25. Для виведення продуктів розділення з машини на боковинах обичайок закріплені лотки 26 і 27 із збірними рукавами 28, а для подачі вихідного матеріалу встановлений бункер 29 з дозуючим пристроями 30. Під час роботи машини вихідний матеріал із бункера 29 через дозуючий пристрій 30 поступає па основні решета 4. Під дією збурюючої сили, яка створюється віброзбудииком 21, вихідний матеріал переміщується по решетах і розділяється на дві фракції. Частинки матеріалу більші за розміри отворів переміщуються по решету, зустрічають ділильну планку 25 і через лоток 26 та збірний рукав 28 виводяться із машини. Менші за розмірами частинки вихідного матеріалу, просипаються через отвори решет 4 на конус 20, з якого через лоток 27 виводяться з машини. Під дією збурючої сили, що створюється віброзбудником 21, рамка очисника 6 опираючись на кільцеву площадку 5, обертається навколо нажимної гайки 10, що встановлена па центральному стяжному гвинтові 11 решітного 4 стану. При цьому зубчасті колеса 19, які закріплені жорстко на внутрішніх кінцях конічних щі ток 18, перекочуються по зубчастому колесу 12 жорстко з'єднаному з спеціальною гайкою 10, що встановлена на стяжному гвинтові 11 і перекочують конічні щітки 18 по нижній стороні решет 4 без ковзання. Пружні елементи щіток 18, попадаючи на отвори решіт 4, виштовхують частинки що заклинились. Зменшуючи притискання гайкою 10 ободу 9 рамки 6 до опорнокільцевої площадки 5, збільшують швидкість обертання рамки з щітками 18, що призводить до підвищення інтенсивності очищення отворів решіт 4 від частинок що заклинились. Таким чином, запропонована конструкція очисника забезпечує повне очищення всіх отворів від частинок, які заклинились адже товщина пружних елементів щіток значно менша розмірів отворів. Це підвищить ефективність сепарації дрібпонасіннєвих матеріалів на вібраційних насіннєочисних машинах. Джерела інформації: 1. П.М. Заїка. Вибрационные зерноочистительные машины. М.: Машиностроение, 1967. с.14-15. 2. Авторське свідоцтво СССР №501775. Вибрационная зерноочистительная машина (П.М.Заика, В.Ф.Ридный, Г.Э.Мазнев и др.) Опубл. В Б.И. 1976, №5. 5 27642 6
